Configuration pour un branchement au réseau IT
C

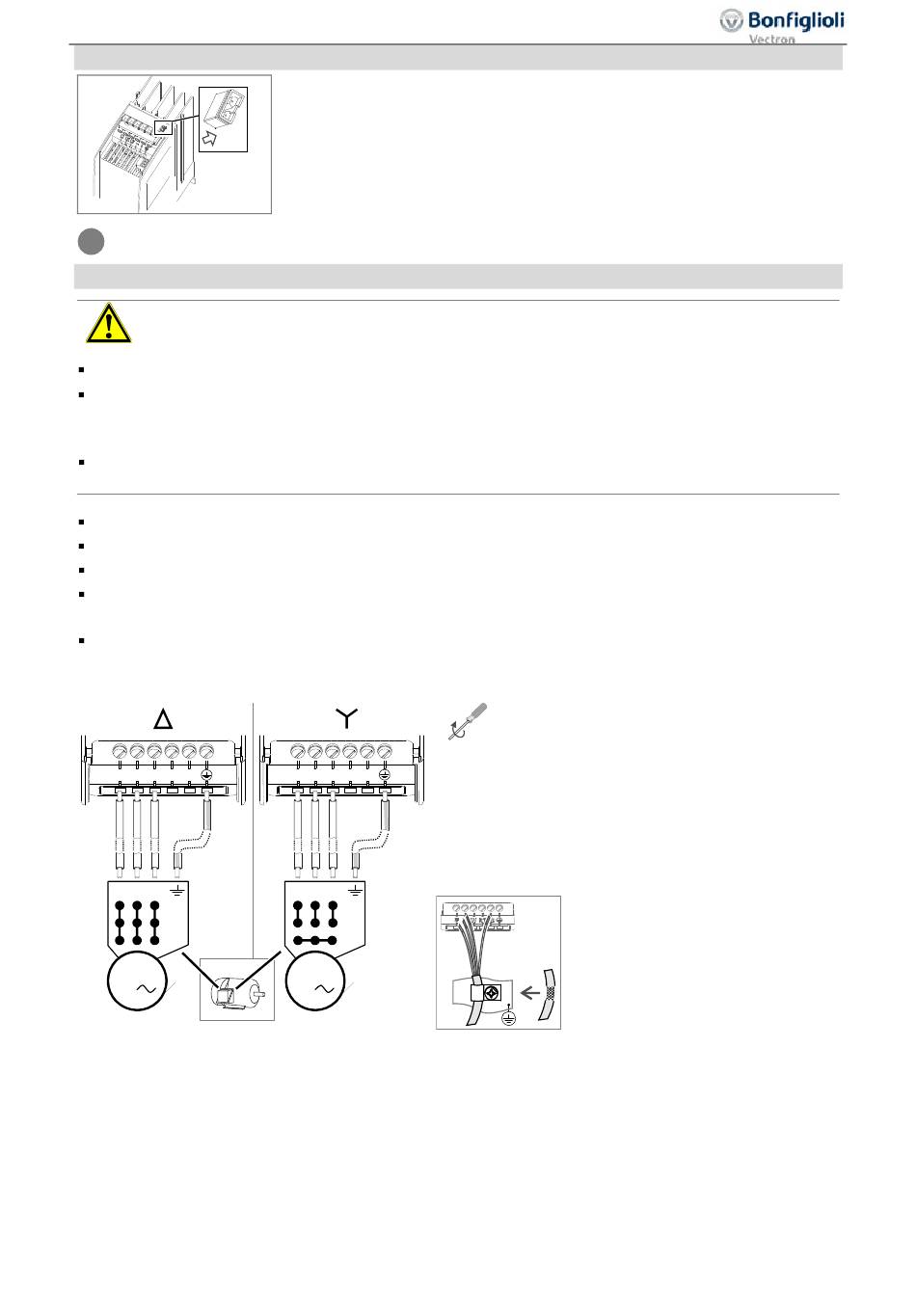

Connexion du moteur
Danger!
Couper l'alimentation électrique.
Tension dangereuse : pendant quelques temps, les bornes de puissance peuvent transpor-
ter des tensions dangereuses même après la déconnexion de l'alimentation. Attendre
quelques minutes avant de commencer à travailler sur le variateur.
Contrôler que l'appareil ne se trouve pas sous tension.
Mettre la borne de terre côté moteur à la masse.
Brancher le moteur.
Les câbles doivent être les plus courts possibles.
Respecter les informations sur la plaquette du moteur pour le branchement en étoile ou en
triangle.
Brancher le blindage des conducteurs du câble moteur au potentiel de terre au moyen du
collier ad hoc.
X2
U V W
Rb1 Rb2
U V W
M
3
05/2013
Pour brancher le variateur à un réseau IT, enlever le cavalier IT
Note:
L'enlèvement du cavalier IT réduit l'immunité aux perturbations, qui
peut être améliorée à l'aide de filtres extérieurs.
X2
U V W
Rb1 Rb2
Blindage du câble moteur
U V W
M
3
81
0,5 Nm
Rb1, Rb2:
Nécessaires unique-
ment pour le bran-
chement d'une résis-
tance de freinage.
