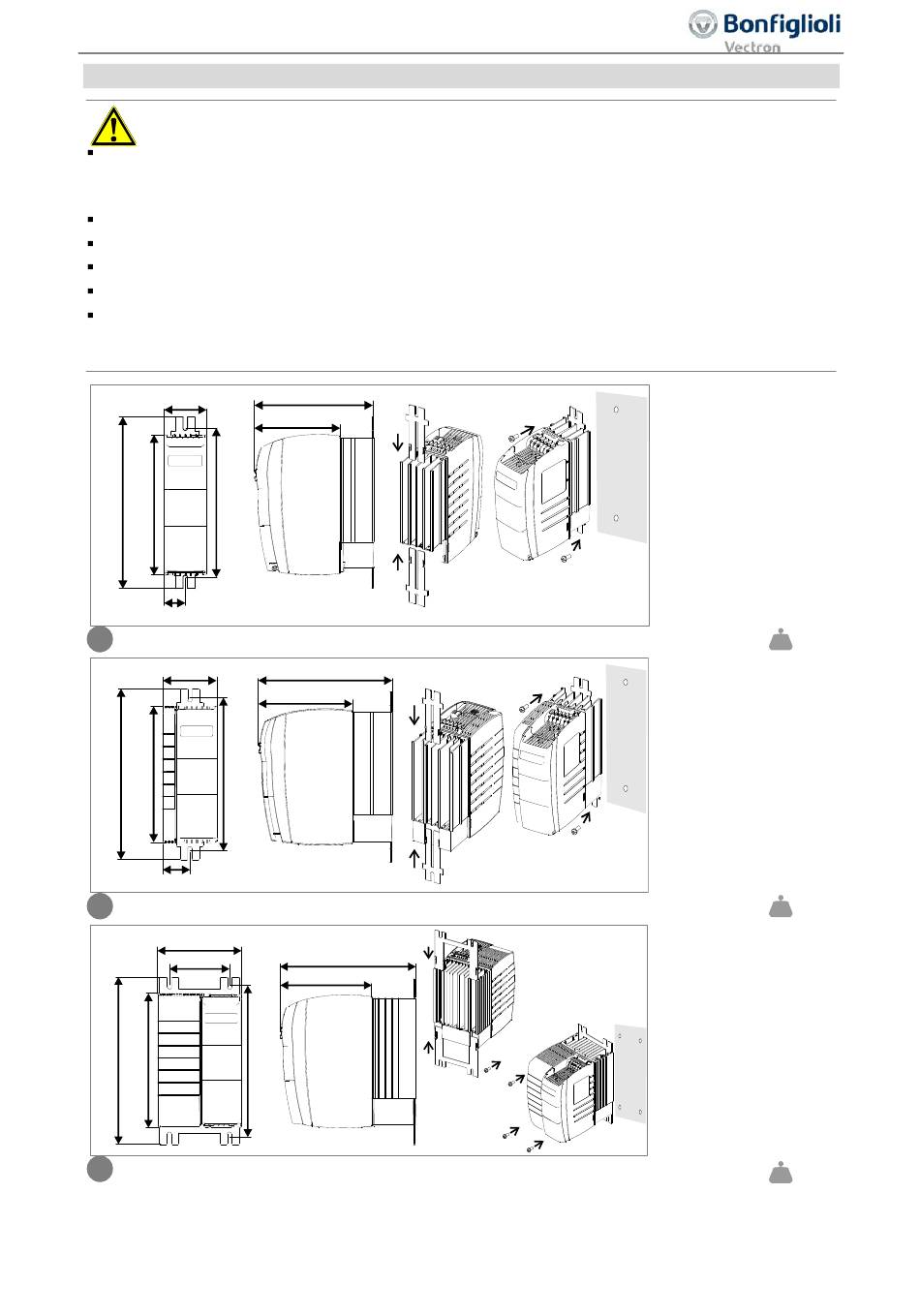

Montaje

Alarma!
Asegúrese de que ninguna partícula extraña (por ejemplo, polvo, virutas de metal,
alambres, tornillos, herramientas...) puede introducirse en el interior del convertidor de
frecuencia.
Instalar el convertidor de frecuencia en una placa de montaje no inflamable.
Instalación de abajo hacia arriba o en posición horizontal no es admisible.
Atornillar el convertidor de frecuencia en una placa de montaje metálica (no barnizada).
El convertidor de frecuencia debe de ser conectado a tierra.
Conectar los convertidores de frecuencia con el mismo potencial, los cuadros eléctricos,
marcos de máquinas, filtros, etc. a través de conductores de corta duración con la misma
tierra.
60
244
220
200
( +3 )
30
Tamaño 1
A1
80
200 220
250
(+3)
40
Tamaño 2
A2
125
90
250 200 220
(+3)
A3
Tamaño 3
05/2013
170
120
196
138
205
138
103
Tornillo 1.1
: M6
kg
Tornillo 1.5
: M6
kg
Tornillo 3.0
: M6
kg
