3. Externe Zwangssteuerung
Der elektrische Anschluss einschließlich der erfor-
derlichen Schutzmaßnahmen ist in Übereinstimmung
mit den örtlichen Vorschriften vorzunehmen.
Warnung
Vor jedem Eingriff in den Klemmenkas-
ten der Pumpe muss die Stromversor-
gung seit mindestens 5 Minuten abge-
schaltet sein. Die Hochspannungs-
Meldeleuchte darf nicht leuchten.
Wenn die UPED 80-120 FZ über die externen Ein-
gangsklemmen gesteuert werden soll, siehe Kapitel
5.1 Schaltbild in der allgemeinen Montage- und
Betriebsanleitung:
Eingangsklemmen:
• START/STOPP (Ein-/Ausschalten der Pumpe)
• MIN (Betrieb auf MIN-Kennlinie)
• 0.10V (Analogsteuerung 0-10 V).
Die Anschlüsse müssen so ausgeführt werden, wie
in den folgenden Kapiteln beschrieben.

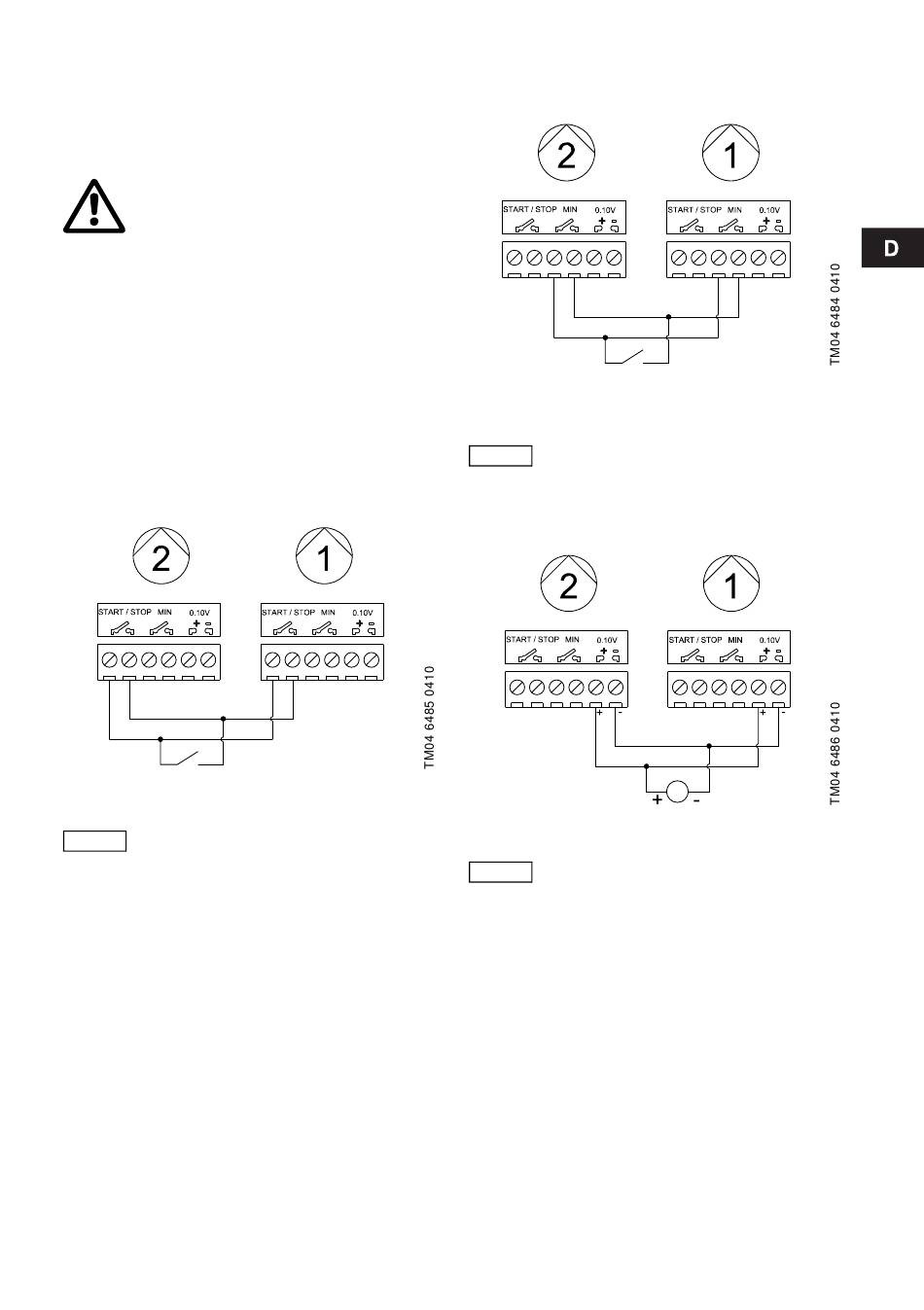

3.1 Extern Start/Stopp
Abb. 2 Extern Start/Stopp
Der Kontakt (Abb. 2) wird durch
Hinweis
"STOPP" angezeigt.
3.2 Externer Eingang für Betrieb auf MIN-
Kennlinie
Abb. 3 Externer Eingang für Betrieb auf MIN-
Kennlinie
Der Kontakt (Abb. 3) wird durch "MIN"
Hinweis
angezeigt (nicht aktiv).
3.3 Externer Analogeingang
(Steuerung 0-10 V)
Abb. 4 Externer Analogeingang (0-10 V)
0-10 VDC anlegen wie in Abb. 4 gezeigt.
Hinweis
