Einbau und Installation der Karte
Current flows (send):
Definition des Stromflusses in der Sende-
stromschleife, d.h. die Verbindung der Karte
APCIe-7xx0 (Sender) zum Peripheriegerät
(Empfänger) im Ruhezustand (kein serieller
Datenstrom)
Häkchen gesetzt: Strom fließt
kein Häkchen gesetzt: Strom fließt nicht
www.addi-data.de

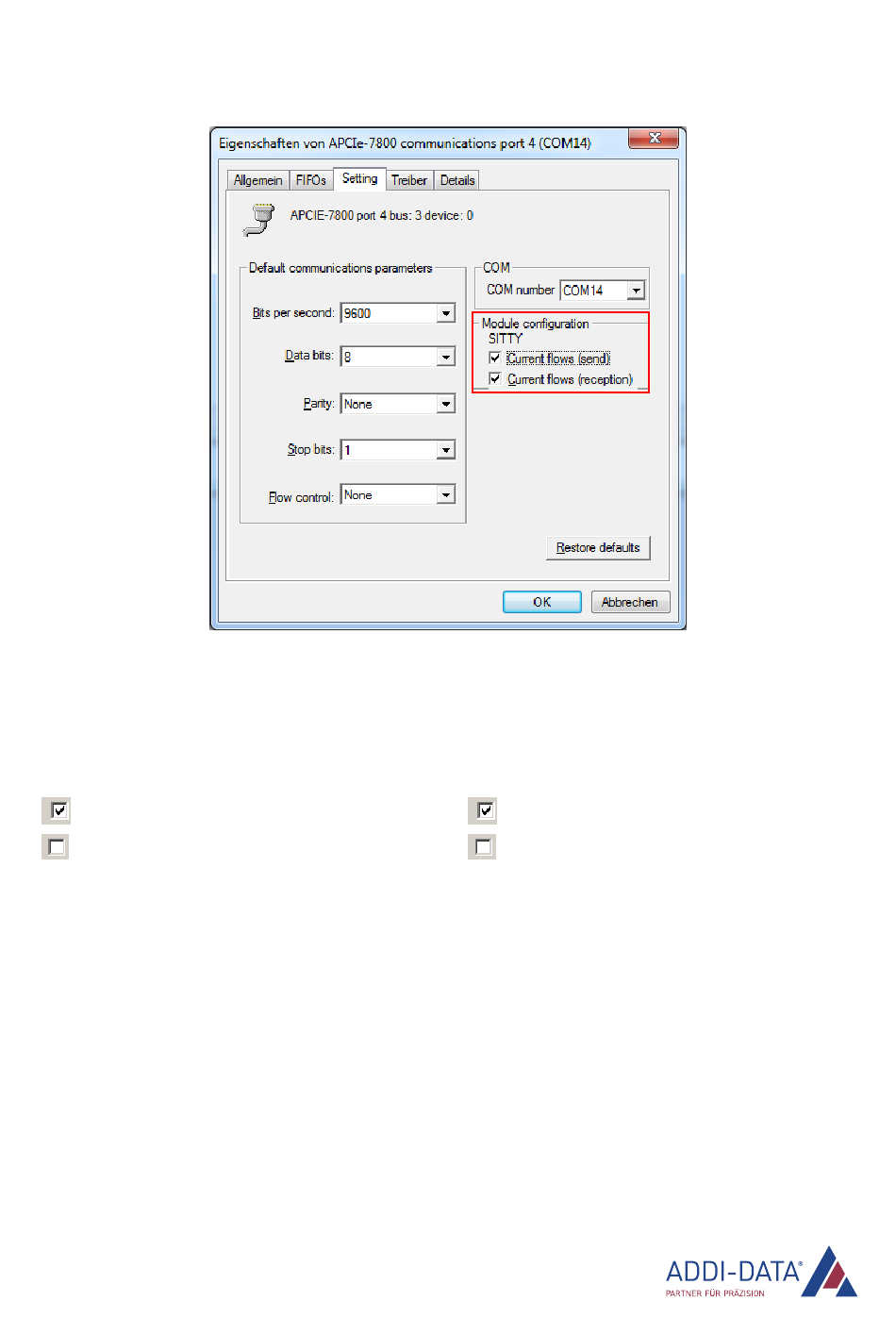

Abb. 3-21: Einstellungsbeispiel: TTY (20 mA Stromschleife)

Current flows (reception):
Definition des Stromflusses in der Empfangs-
stromschleife, d.h. die Verbindung der Karte
APCIe-7xx0 (Empfänger) zum Peripheriegerät
(Sender) im Ruhezustand (kein serieller
Datenstrom)
Häkchen gesetzt: Strom fließt
kein Häkchen gesetzt: Strom fließt nicht
