Einbau und Installation der Karte
Im Fenster „Flow Control Settings" können Sie die gewünschten Einstellungen vornehmen:
2) RS485
Dieser Übertragungsstandard muss zuerst über den „Geräte-Manager" des Betriebssystems gesetzt
werden (siehe auch Kap. 3.5):
1.
Öffnen Sie den „Geräte-Manager" und doppelklicken Sie auf die zu konfigurierende Schnittstelle
(z.B. „APCIe-7800 communications port 3 (COM12)").
2. Aktivieren Sie auf der Registerkarte „Setting" im Bereich „Module configuration" das Kontroll-
kästchen „RS485 ECHO enable" und klicken Sie auf „OK".
3. Rufen Sie anschließend das Testprogramm MTTTY auf.
4. Wählen Sie im MTTTY-Hauptfenster unter „Port" die richtige COM-Schnittstelle aus.
5. Verbinden Sie die Schnittstelle über den Menüpunkt „File/Connect".
Wenn nach Betätigen einer beliebigen Taste (= Daten bzw. Zeichen versenden) ein Zeichen auf dem
Bildschirm angezeigt wird (= Daten bzw. Zeichen empfangen), funktioniert die PC-Karte richtig.
www.addi-data.de

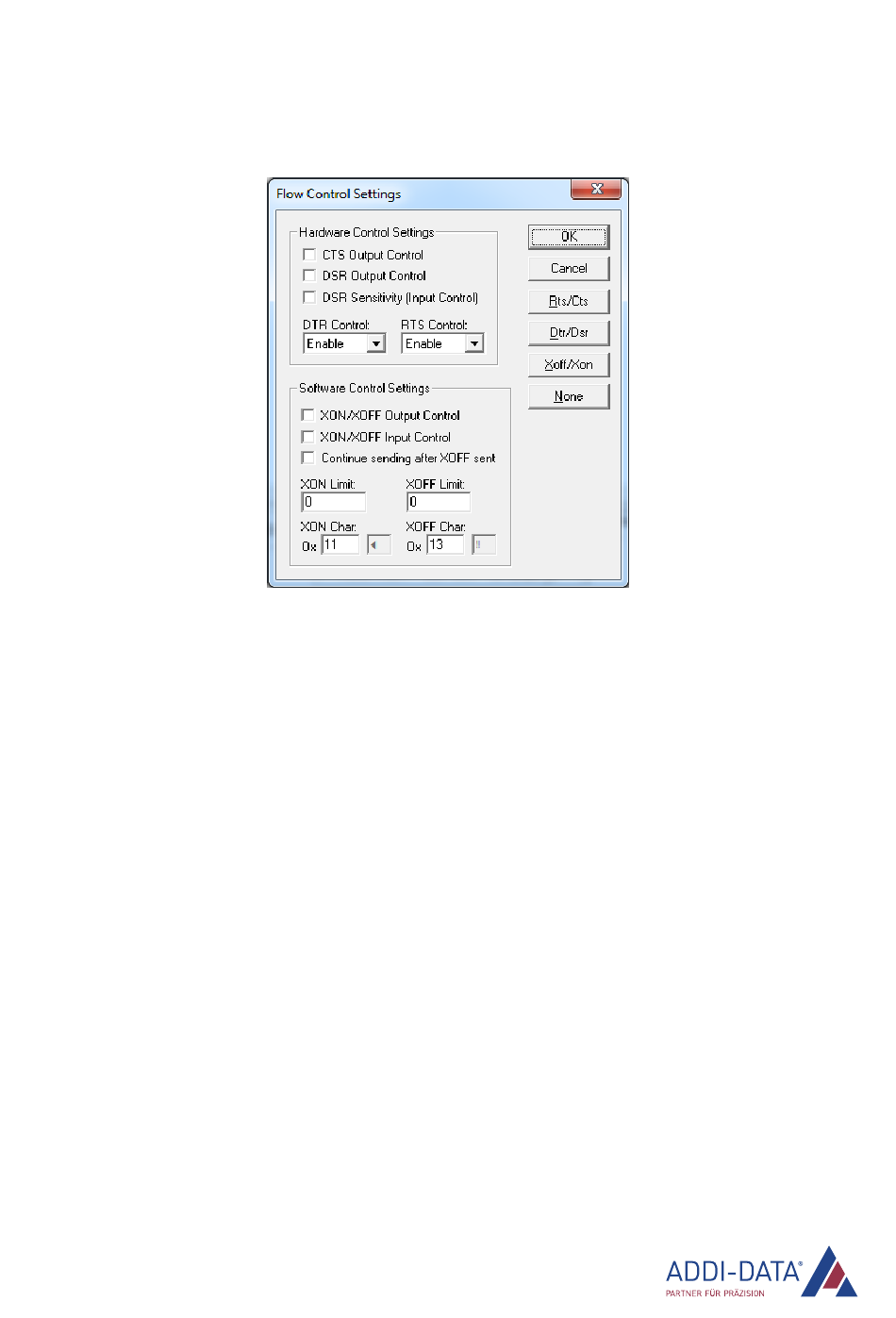

Abb. 3-27: Fenster „Flow Control Settings"
