CompactPowerMonitor CPM montieren
GEFAHR
Schwere Verletzungen der Augen oder der Haut durch Laserstrahlung
Wird das Gerät aus der eingemessenen Position bewegt, entsteht im Messbetrieb erhöhte
gestreute oder gerichtete Reflexion des Laserstrahls (Laserklasse 4).
X Befestigen Sie das Gerät so, dass es durch unbeabsichtigtes Anstoßen oder Zug an den
Kabeln oder Schläuchen nicht bewegt werden kann.
ACHTUNG
Beschädigung/Zerstörung des Gerätes
Zu lange Befestigungsschrauben können Bauteile im Gerät beschädigen.
X Die Befestigungsschrauben dürfen maximal 8 mm in das Gehäuse eingeschraubt werden.
Im Boden des Gehäuses befinden sich Befestigungsgewinde M4 und M6 für die Befestigung auf einer kun-
denseitigen Halterung. Wir empfehlen Schrauben der Festigkeitsklasse 8.8 und ein Anziehdrehmoment von
5 N∙m.

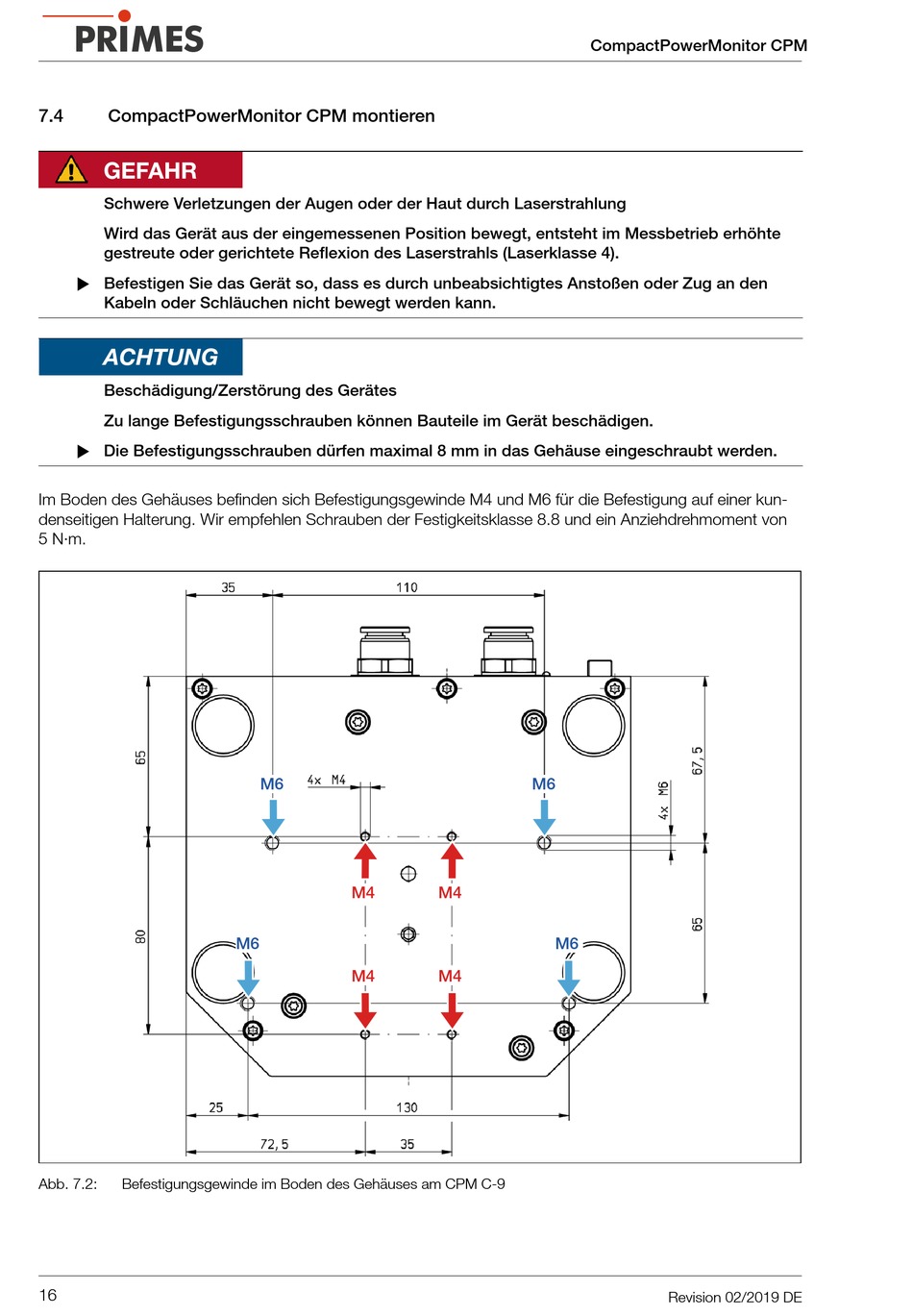

Abb. 7.2:
Befestigungsgewinde im Boden des Gehäuses am CPM C-9
16
M6
M4
M6
M4
CompactPowerMonitor CPM
M6
M4
M6
M4
Revision 02/2019 DE
