– Mettre l'INOTEST sur l'étalon.
– Dévisser les vis 20 et régler les rallonges jusqu'à
– Aligner les blocs de fixation 2, 10 (écriture vers
– Dévisser la vis de fixation 12 d'un demi tour, ré-
3.2 – Desserrer la butée fixe réglable 19, mettre
Instrument avec règle
supplémentaire
20
ce que les touches de mesure 4 prennent contact
avec celles de l'étalon.
le haut) parallèles et bloquer les vis de fixation
20.
gler le comparateur en le sortant ou en le retirant
de telle façon que l'aiguille se trouve en position
du milieu avec la course nécessaire. Bloquer la
vis de fixation.
l'INOTEST sur l'étalon et régler la butée 19 de
manière à ce que les contacts de mesure touchent
ceux de l'étalon, bloquer la butée réglable.

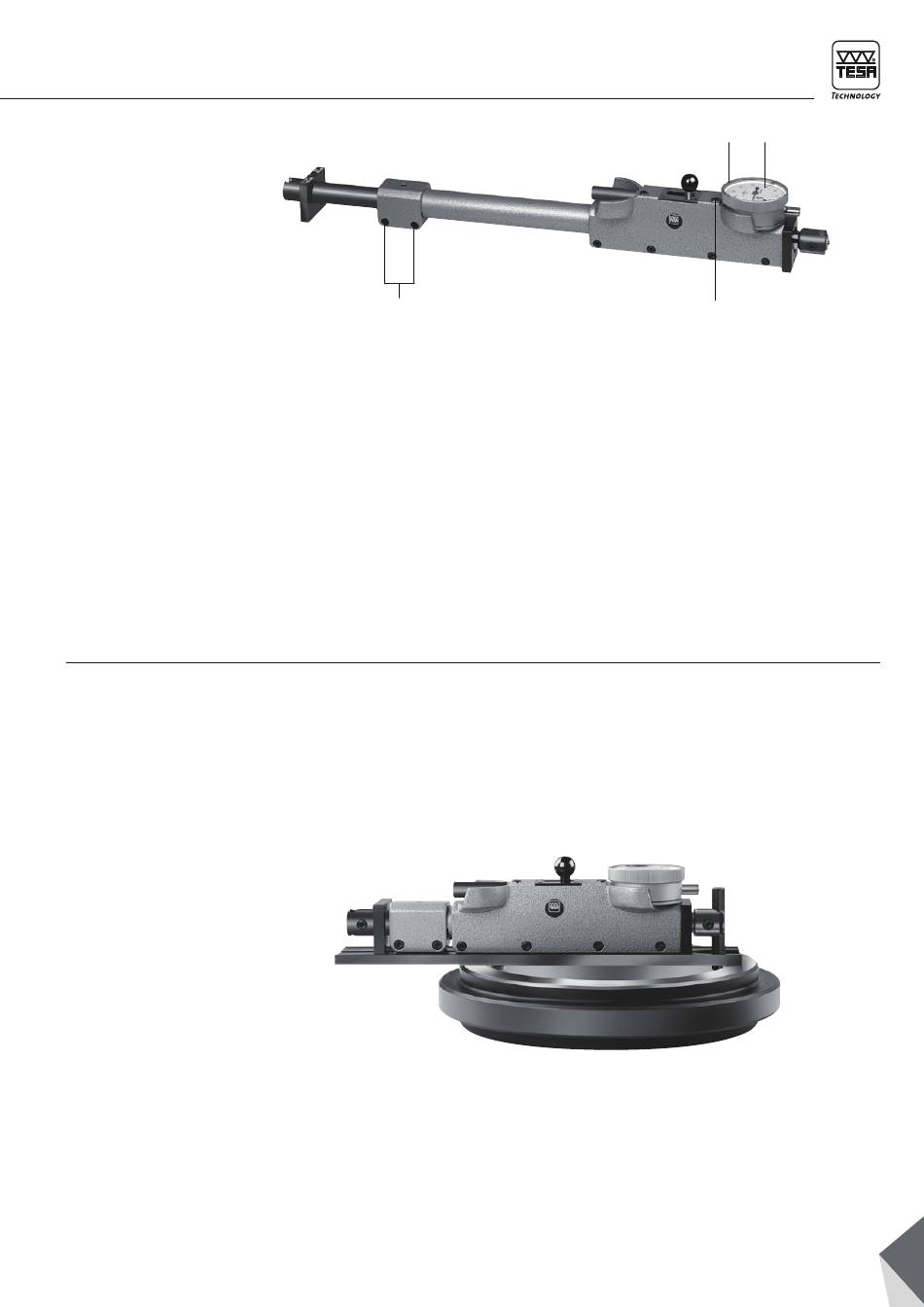

Fig. 8.
19
– Chercher le point de rebroussement, faire le
réglage fin en tournant le cadran 21 du compa-
rateur 5.
– Contrôler la répétition.
– Pour le réglage, procéder comme indiqué sous
3.1
Fig. 9.
INOTEST
21 5
7
