1 BESCHREIBUNG DES INSTRUMENTS

Der INOTEST ist ein mechanisches Vergleichsmess­
gerät zur Prüfung der Abmessungen großer Werk­
stücke. Der Normalsatz hat einen Anwendungsbe­
reich von 275 bis 1035 mm für Innenmessungen
und 250 bis 1010 mm für Außenmessungen. Der
INOTEST besteht aus folgenden zwei Hauptbe­
standteilen: dem Messkopf und den Verlängerun­
gen. Der Messkopf ist mit einem beweglichen Teil
versehen, dessen Verschiebung durch eine Messuhr
11
Der im Körper 1 des Messkopfes gelagerte Tastzylin­
der 2 führt eine Axialbewegung aus. Er ist auf Ku­
geln gelagert und trägt an seinem Ende die Spann­
zange 3 für den Messbolzen 4. Der Hebel 6 ist fest
mit dem Tastzylinder verbunden. Er steht in direkter
Berührung mit dem Messbolzen der Messuhr 5
und dem Federelement 7. Dieses Element liefert die
Messkraft, und durch seine Lage links oder rechts
am Gerät wird die Messrichtung festgelgt, d.h.
8
10 9
angezeigt wird. Die teleskopischen Verlängerungen
sind ausziehbar; sie sind über eine kräftige Klem­
mung mit dem Körper des Messkopfes verbun­
den. Für die Messung wird das im Hinblick auf den
durchzuführenden Prüfvorgang eingestellte Gerät
vorerst mittels einer Lehre oder eines Werkstückes
mit bekanntem Istmaß kalibriert. Die Messuhr am
Messkopf zeigt die Abweichung des gemessenen
Werkstückes gegenüber dem Bezugsmaß an.
5 6
1

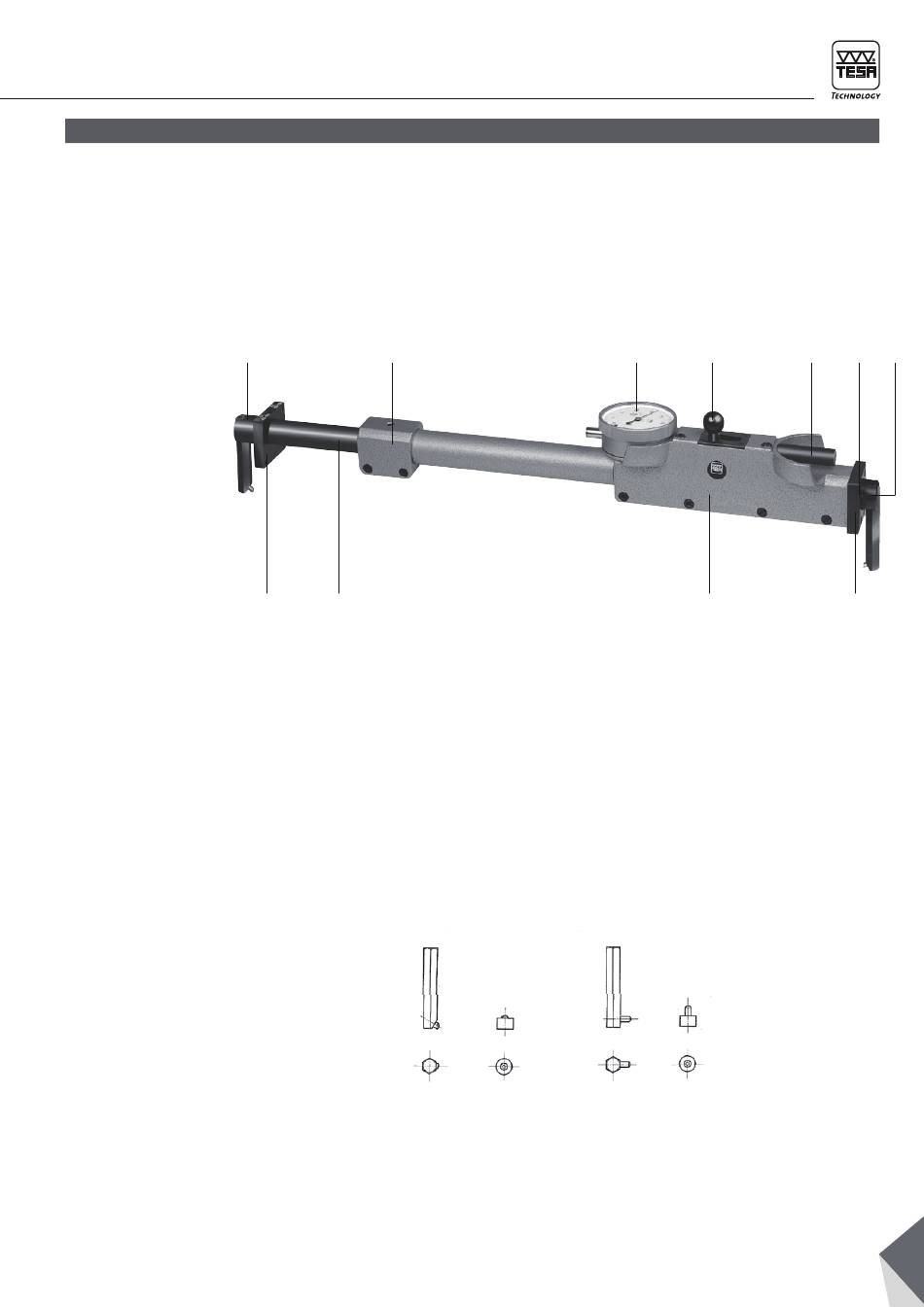

Abb. 1.
Innen­ oder Außenmessung. Die Verlänge rungen
des INOTEST sind sehr weit ausziehbar. Im Außen­
rohr 8 befindet sich das Verlängerungesrohr 9
mit seiner Stützplatte 10 und der Spannzange
11. Zusammengebaut und auf das zu prüfende
Maß eingestellt, ist der INOTEST ein leichtes und
handliches Gerät für die rasche Prüfung von Werk­
stücken aller Art.
Abb. 2.
INOTEST
7 2 4
3
