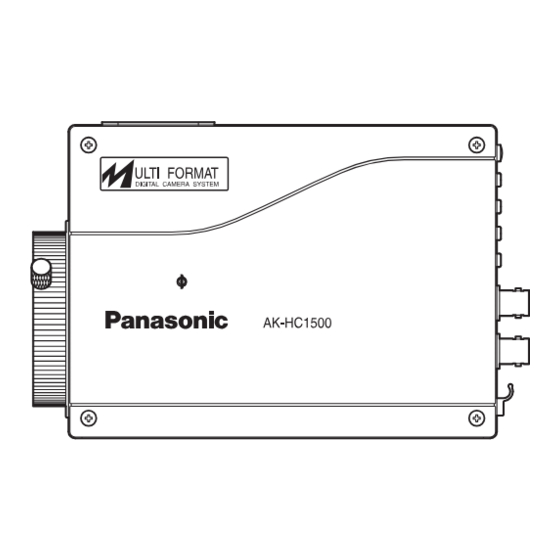

Seite 1 Operating Instructions Multi Purpose Camera AK-HC1500G Model No. Before operating this product, please read the instructions carefully and save this manual for future use. FJ0206MS12071 -FJ VQTB0110-7 Printed in Japan...
Seite 2: For Canada
ENGLISH VERSION CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER SERVICEABLE PARTS INSIDE. REFER TO SERVICING TO QUALIFIED SERVICE PERSONNEL. The lightning flash with arrowhead symbol, within an equilateral triangle, is intended to alert the user to the presence of uninsulated “dangerous voltage”...
Seite 3 WARNING: • TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS APPARATUS TO RAIN OR MOISTURE. • THE APPARATUS SHALL NOT BE EXPOSED TO DRIPPING OR SPLASHING AND THAT NO OBJECTS FILLED WITH LIQUIDS, SUCH AS VASES, SHALL BE PLACED ON THE APPARATUS.
Seite 4: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS Read these operating instructions carefully before using the unit. Follow the safety instructions on the unit and the applicable safety instructions listed below. Keep these operating instructions handy for future reference. 1) Read these instructions. 10) Protect the power cord form being walked on or pinched particularly ) Keep these instructions.
Seite 5 If you wish to discard this product, please contact your local authorities or dealer and ask for the correct method of disposal. Pursuant to at the directive 2004/108/EC, article 9(2) Panasonic Testing Centre Panasonic Service Europe, a division of Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, F.R. Germany - 4 (E) -...
Seite 6: Inhaltsverzeichnis
Contents Accessories .......... 5 Cable wiring specifications when connecting the camera directly Introduction ........... 6 to the AW-CB400, AW-RP655 or Characteristics ........6 AW-RP555 ........8 Precautions for use ......7 Operation procedure ......29 Precautions for installation ....9 How to adjust ........
Seite 7: Introduction
Multiple HD formats supported  Signal output of many different formats enabled by incorporating a format conversion circuit in Panasonic’s original LSI chip. Fabrication of a circuit for 4 Hz-based formats also supported. 14-bit A/D conversion and brand-new DSP featured ...
Seite 8: Precautions For Use
Precautions for use DON’TS  Do not attempt to disassemble the camera or other units. In order to prevent electric shock, do not remove screws or covers. There are no user-serviceable parts inside.  Do not abuse the camera. Avoid striking, shaking, etc. The camera contains sensitive components which could be damaged by improper handling or storage.
Seite 9 Precautions for use DO’S  Refer any servicing to qualified service personnel.  Handle the camera with care.  Protect the precision made lens by placing the lens cap over when the camera is not in use. If the lens is not installed, protect the surface of the prism by placing the body cap into the lens mount hole.
Seite 10: Precautions For Installation
Attach the drop-prevention wire as a way to prevent the camera from dropping.  When the unit is to be mounted onto a Panasonic pan-tilt head, use the mounting screws and drop-prevention wire that are supplied with the pan-tilt head.
Seite 11 Be sure to ask the dealer for the installation, adjustment and connection of this equipment. Parts to be provided by the customer for installation When the unit is to be mounted onto a Panasonic pan-tilt head, use the mounting screws and drop-prevention wire that are supplied with the pan-tilt head.
Seite 12 Precautions for installation Be sure to ask the dealer for the installation, adjustment and connection of this equipment.  Flat washers for use with 1/4˝ screws: 2 (For mounting the camera) or Flat washers for use with 3/8˝ screws: 2 (For mounting the camera) ...
Seite 13: Major Operating Controls And Their Functions
Major operating controls and their functions Front view Top view Mounting screws (Inch screws) 1/4-20UNC, Depth: 10 mm (3/8˝) 20 mm (13/16˝) 14 mm (9/16˝) 40.5 mm (1-5/8˝) Bottom view Rear view 50.8 mm Mounting screws (Inch screws) (2˝) 16 mm 1/4-20UNC, Depth: 10 mm (3/8˝) (5/8˝) 20 mm...
Seite 14: Lens Mount
Major operating controls and their functions  Lens mount /˝ standard bayonet type (B4 mount) lens is installed.  Lens fixing ring knob Lens is fixed by turning the knob clockwise.  Camera mounting hole (1/4-20UNC)  Camera mounting hole (3/8-16UNC) The screw holes can be used to secure the camera for installing it on camera housing, and when using a pan/tilt head or a tripod.
Seite 15: Cooling Fan
Major operating controls and their functions  HD SDI output connector [HD SDI OUT] HD SDI signal output is given by this line.  G/L input connector [G/L IN] For gen-lock with the camera, the external sync signal (black burst) or tri-level sync signal is supplied to this input connector.
Seite 16 Major operating controls and their functions  Tally output connector [TALLY OUT] The R tally and G tally signals are output from this connector. Pin No. Signal R_TALLY_OUT G_TALLY_OUT +1 V (500 mA Max)  IRIS connector [IRIS] Used to connect the IRIS control cables of the lens. Pin No.
Seite 17: How To Install
How to install Be sure to ask the dealer for the installation, adjustment and connection of this equipment. How to set the lens  2/3˝ bayonet type (B4 mount) lens of any makers can be used*.  Turn the lens fixing ring knob counterclockwise to remove the lens mount cap. ...
Seite 18 How to install Be sure to ask the dealer for the installation, adjustment and connection of this equipment.  Example where the camera is mounted on a ceiling or wall Secure the end of the wire onto the M6 or M4 anchor bolts by (Ceiling) tightening nut or secure it by tightening the M6 or M4 bolts.
Seite 19 How to install Be sure to ask the dealer for the installation, adjustment and connection of this equipment. (Wall) Secure the end of the wire onto the M6 or M4 anchor bolts by tightening nut or secure it by tightening the M6 or M4 bolts. Drop-prevention wire (sold separately) Mounting screw for wire (Inch screw: 1/4-20UNC) (supplied)
Seite 20 How to install Be sure to ask the dealer for the installation, adjustment and connection of this equipment.  Example of mounting the camera onto a bracket or tripod made by another manufacturer Mounting screw for wire (Inch screw: 1/4-20UNC) (supplied) Secure the end of the wire onto the M6 or M4 anchor bolts by tightening nut or secure it by tightening the M6 or M4 bolts.
Seite 21 How to install Be sure to ask the dealer for the installation, adjustment and connection of this equipment.  Example of mounting on a surface above the camera Mounting screws [*] (Inch screws: 1/4-20UNC) Spring washers [*] Flat washers [*] Camera mounting bracket [*] Drop-prevention wire (sold separately) Secure the end of the wire onto the M6 or M4 anchor bolts by...
Seite 22: How To Set Up The System
How to set up the system Configuration example 1: Connection of camera controller  Use multi cable supplied with AK-HRP150 for the connection of camera controller AK-HRP150 and this unit. AK-HC1500 Select “1” as the PROTOCOL setting. Lens HD SDI OUT IRIS Multi cable (POWER + CONTROL)
Seite 23: Controller
How to set up the system Configuration example 2: High-speed P/T system (1) IRIS Cable kit Lens AW-CAK4HIG HD SDI ZOOM/FOCUS AK-HC1500 Select “1” as the PROTOCOL setting. HD SDI Indoor pan/tilt head AW-PH400 10BASE-T straight cable (Pan/tilt control) Cable kit AW-CAK4HIG (Camera control) Monitor...
Seite 24 How to set up the system Configuration example 3: High-speed P/T system (2) Set and check the communication protocol and video format prior to installation. When mounting the camera on the AW-PH400 pan/tilt head and controlling it from the AW-CB400 remote operation panel, select “4”...
Seite 25 How to set up the system  Configuration example 4: Controlling the camera from the AW-RP655 or AW-RP555 controller When installing the camera on the AW-PH650 outdoor pan/tilt head, refer to the operating instructions of the AW-PH650. When placing the camera on the AW-PH650 and controlling it from the AW-RP655 or AW-RP555 controller, select “4”...
Seite 26: Control Exercised From The Aw-Cb400
How to set up the system Control exercised from the AW-CB400 When using the AW-CB400 for the AK-HC1500, its switches and dials function as shown in the figure below. For switching the GAIN/PED display and controller setting menu display. For details on the camera’s functions, open the camera’s menu and select the settings.
Seite 27: When The Camera Is To Be Controlled From The Aw-Rp655 Controller
How to set up the system When the camera is to be controlled from the AW-RP655 controller When the LCD is in the gain adjustment mode Each time the MODE button is pressed, the Select the desired gain setting from GAIN SELECT setting is switched between CAM and BAR.
Seite 28: When The Camera Is To Be Controlled From The Aw-Rp555 Controller
How to set up the system When the camera is to be controlled from the AW-RP555 controller Each time the GAIN button is pressed, the setting When these buttons are pressed while is switched in the sequence of LOW  MID  their LEDs are off, the PRESET, USER1 and HIGH ...
Seite 29: Cable Wiring Specifications When Connecting The Camera Directly To The Aw-Cb400, Aw-Rp655 Or Aw-Rp555
How to set up the system  Cable wiring specifications when connecting the camera directly to the AW-CB400, AW-RP655 or AW-RP555 AW-CB400 AW-RP655 AW-RP555 Modular connector 8-pin plug High-density D-Sub 15-pin connector (male) - 8 (E) -...
Seite 30: Operation Procedure
Operation procedure Turn on the power of each Adjust the black balance. equipment.  This adjustment is needed when the camera is used for the first time or after leaving unused for a long time.  The adjustment is necessary when Properly adjust the light for the the ambient temperature is greatly object.
Seite 31: How To Adjust
How to adjust Flange back adjustment (for zoom lens) The adjustment is to adjust the focus in all the range from the maximum zoom to the widest angle of the zoom lens.  Shoot a dark object to open the iris. ...
Seite 32: White Balance Adjustment
How to adjust White balance adjustment Adjust the white balance after shooting a white object by at least 50 % of the screen. NOTE: If the white signal level is over 100 % or less than 50 %, the white balance may not be normally adjusted.
Seite 33: Black Balance Adjustment
How to adjust Black balance adjustment  Adjust it with the lens closed. When the motor drive lens is controlled from the camera, adjusting the black balance causes the lens to be automatically closed. Gen-lock adjustment When multiple cameras are used or the camera is combined with other equipment, it is necessary to adjust the phase for phase matching by external synchronization.
Seite 34: Setting Of Menu Items
Setting of menu items How to display the menus Two methods are used to display the menus.  Using AK-HC1500 multi purpose camera to display the menus:  Hold down the MENU switch on the rear panel of the main unit for at least seconds to display the TOP menu.
Seite 35: Maintenance Menu
Setting of menu items  MAINTENANCE menu [1] BLACK SHADING DETECTION [READY, ACTIVE] For automatically correcting the black shading. CORRECT(DIG) [OFF, ON] For ON/OFF control of the detection correction. - 4 (E) -...
Seite 36 Setting of menu items  MAINTENANCE menu [2] PEDESTAL, GAMMA M PEDESTAL [–200 to +200] For adjusting the black level. R PEDESTAL [–100 to +100] For correcting the red in relation to the master pedestal. B PEDESTAL [–100 to +100] For correcting the blue in relation to the master pedestal.
Seite 37 Setting of menu items  MAINTENANCE menu [2] PEDESTAL, GAMMA B BLACK GAMMA [–15 to +15] For adjusting the gamma characteristics of the blue in the vicinity of the black in relation to the master gamma characteristics. GAMMA [OFF, ON] For turning the gamma correction ON or OFF.
Seite 38 Setting of menu items  MAINTENANCE menu [3] FLARE R FLARE [000 to 100] G FLARE [000 to 100] B FLARE [000 to 100] For adjusting the flare correction. FLARE [OFF, ON] For turning the flare correction ON or OFF. - 7 (E) -...
Seite 39 Setting of menu items  MAINTENANCE menu [4] KNEE, WHITE CLIP M KNEE POINT [80.00% to 107.00% (VIDEO MENU)] [30% to 90% (FILM MENU/VIDEO REC)] For adjusting the knee point. R KNEE POINT [–25.00% to +25.00%] For correcting the knee point of the red in relation to the master knee point.
Seite 40 Setting of menu items  MAINTENANCE menu [4] KNEE, WHITE CLIP A. KNEE POINT [80.00% to 107.00%] For setting the auto knee break point position. This setting does not take effect when a setting other than AUTO is selected for KNEE or ON is selected as the DRS setting when the VIDEO MENU has been selected or when the FILM MENU has been selected.
Seite 41 Setting of menu items  MAINTENANCE menu [4] KNEE, WHITE CLIP KNEE [OFF, MANUAL, AUTO] For selecting the knee operation mode. This setting does not take effect when FILM REC is selected. WHITE CLIP [OFF, ON] For tuning white clip ON or OFF. HIGH COLOR [OFF, ON] For improving the color reproducibility of the high-brightness areas when it is set to ON.
Seite 42 Setting of menu items  MAINTENANCE menu [6] DETAIL DETAIL [OFF, ON] For turning all the detail functions ON or OFF. TOTAL DTL LEVEL [–31 to +31] For setting the H DTL and V DTL levels. H DTL LEVEL [0 to 63] For setting the H DTL level.
Seite 43 Setting of menu items  MAINTENANCE menu [6] DETAIL SLIM DETAIL [OFF, ON] For setting the detail more finely at ON. DETAIL(+) [–31 to +31] For adjusting the detail gain in the + direction. DETAIL(–) [–31 to +31] For adjusting the detail gain in the – direction. DETAIL CLIP [0 to +63] For minimizing the glare caused by adding too much detail as a result of a detail clip...
Seite 44 Setting of menu items  MAINTENANCE menu [7] SKIN TONE DETAIL SKIN TONE DTL [OFF, ON] For turning the SKIN TONE DTL ON or OFF. SKIN GET [OFF, ON] When ON is selected, the box cursor is output to the screen center. When the image of the subject’s skin is placed inside the box cursor and the ENTER operation is performed, I CENTER and Q PHASE are set automatically.
Seite 45 Setting of menu items  MAINTENANCE menu [8] GAIN, AUTO IRIS LOW GAIN [–6dB to 30dB] MID GAIN [–6dB to 30dB] HIGH GAIN [–6dB to 30dB] For setting the amount by which the gain is to be increased when LOW, MID or HIGH has been selected by GAIN SELECT.
Seite 46 Setting of menu items  MAINTENANCE menu [9] SUPER GAIN These settings are performed when S.GAIN1, S.GAIN or S.GAIN has been selected by GAIN SELECT. MODE [S.GAIN1, S.GAIN2, S.GAIN3] For selecting the S.GAIN storage table. TOTAL GAIN [0dB to 72dB] For displaying the total gain for GAIN, PIX MIX, V MIX and FRAME MIX.
Seite 47 Setting of menu items  MAINTENANCE menu [9] SUPER GAIN LEVEL DEPENDENT [0 to 15] For removing the detail in the dark areas. The higher the number set, the wider the range in which the detail is removed. PEAK FREQUENCY [0 to 31] For setting the H DTL peak frequency.
Seite 48 Setting of menu items  MAINTENANCE menu [10] FRAME MODE SCAN REVERSE [OFF, REVERSE1 to 3] For selecting the video output scanning method. OFF: Normal scanning REVERSE1: Left/right reversed REVERSE: Top/bottom reversed REVERSE: Top/bottom and left/right reversed FRAME RATE RANGE [60-6, 60-4] For selecting the range over which the frame rate can be varied with variable frames.
Seite 49 Setting of menu items  MAINTENANCE menu [11] MATRIX MATRIX TABLE [A, B] For selecting the table in which the matrix data is to be stored. MATRIX R-G [–31 to +31] MATRIX R-B [–31 to +31] MATRIX G-R [–31 to +31] MATRIX G-B [–31 to +31] MATRIX B-R [–31 to +31] MATRIX B-G [–31 to +31]...
Seite 50: Color Correction
Setting of menu items  MAINTENANCE menu [12] COLOR CORRECTION SAT/PHASE [–63 to +63] SAT/PHASE [–63 to +63] SAT/PHASE [–63 to +63] SAT/PHASE [–63 to +63] SAT/PHASE [–63 to +63] SAT/PHASE [–63 to +63] R-Mg SAT/PHASE [–63 to +63] Mg-B SAT/PHASE [–63 to +63] B-Cy SAT/PHASE [–63 to +63] Cy-G SAT/PHASE [–63 to +63] G-Yl SAT/PHASE [–63 to +63]...
Seite 51: Setting Menu
Setting of menu items  SETTING menu [1] MODE D5600K [OFF, ON] : When the VIDEO MENU is selected LIGHTING [TUNGSTEN, DAYLIGHT]: When the FILM MENU is selected For electrically compensating for a color temperature of approximately 5,600K. GAIN SELECT [LOW, MID, HIGH, S.GAIN1 to 3] For selecting LOW, MID, HIGH, S.GAIN1, S.GAIN or S.GAIN as the gain setting.
Seite 52 Setting of menu items  SETTING menu [1] MODE CAM ID POSI [0 to 3] For selecting where the camera ID is to be displayed. 0: top left, 1: top right, : bottom left, : bottom right MATRIX TABLE [OFF, A, B] For selecting OFF, A or B as the matrix setting.
Seite 53 Setting of menu items  SETTING menu [1] MODE FORMAT [720/60p, 59.94p, 50p, 1080/60i, 59.94i, 50i, 1080/30p, 29.97p, 25p, 24p, 23.98p] For selecting the video output format. The format is switched when the ENTER operation is performed. STATUS [OFF, ON] For turning the AWB/ABB operation displays ON or OFF.
Seite 54 Setting of menu items  SETTING menu [1] MODE ABB OK: When the automatic black balance has been adjusted satisfactorily. OUT RANGE RGB: When the automatic black balance has not been adjusted satisfactorily. (“RGB” denotes the colors which were not balanced properly.) MENU ON BAR [OFF, ON] For selecting whether the menu is to be displayed with the color bars.
Seite 55 Setting of menu items  SETTING menu [2] SHUTTER SHUTTER MODE [OFF, ON, SYNCHRO] For selecting the operation mode of the shutter. OFF: For turning the shutter OFF. For setting the shutter speed which was set by SHUTTER SPEED. SYNCHRO: For setting the shutter speed which was set by SYNCHRO SCAN.
Seite 56 Setting of menu items  SETTING menu [3] GEN-LOCK GEN-LOCK INPUT [BNC, DSUB] For selecting whether the sync signals are to be input from the BNC or D-SUB connector. H PHASE-COARSE [–40 to +40 (720 mode)] [–60 to +60 (1080 mode)] For roughly adjusting the horizontal phase.
Seite 57 Setting of menu items  SETTING menu [5] PROTOCOL PROTOCOL [1 to 4] For selecting the remote control communication system in accordance with the system connected. 1: Information camera communication protocol (EIA4) For connecting the AK-HRP150 2: Information camera communication protocol (EIA) For connecting a PC 3: Convertible PC control protocol (EIA4)
Seite 58: Camera Id Menu
Setting of menu items  CAMERA ID menu An ID of not more than 10 characters consisting of alphanumerics, symbols and spaces can be set for the camera. The camera ID is displayed at all times when ON is selected in the CAM ID mode but displayed only when color bar signals are output in the BAR mode.
Seite 59: File Operation Menu
Setting of menu items  FILE OPERATION menu MODE [LOAD/STORE] Select LOAD when settings are to be loaded from a file; select STORE when the current settings are to be saved in a file. LOAD/STORE FROM For selecting the LOAD or STORE destination. PRESET, USER1 or USER can be selected as the LOAD destination when LOAD has been selected;...
Seite 60: Time Code Menu
Setting of menu items  TIME CODE menu TIME CODE is displayed only when the 70/60p or 70/59.94p has been selected as the FORMAT setting. RESET For resetting the time code to zero. HOUR [00 to 23] For setting the hour digits of the preset value for the time code.
Seite 61: Menu List
Setting of menu items Menu list Scene file items indicated by “” MAINTENANCE 1.BLACK SHADING DETECTION  CORRECT(DIG)  .PEDESTAL, GAMMA M PEDESTAL *1 R PEDESTAL  B PEDESTAL  M GAMMA  R GAMMA  B GAMMA  M BLACK GAMMA ...
Seite 62 Setting of menu items Scene file items indicated by “” MAINTENANCE 6.DETAIL SLIM DTL  DETAIL(+)  DETAIL(–)  DETAIL CLIP  DETAIL SOURCE  7.SKIN TONE DTL SKIN TONE DTL  SKIN GET  SKIN DTL CORING  Y MAX ...
Seite 63 Setting of menu items Scene file items indicated by “” MAINTENANCE 1.COLOR CORRECTION R SAT/PHASE  Mg SAT/PHASE  B SAT/PHASE  Cy SAT/PHASE  G SAT/PHASE  Yl SAT/PHASE  R_Mg SAT/PHASE  Mg_B SAT/PHASE  B_Cy SAT/PHASE  Cy_G SAT/PHASE ...
Seite 64: Appearance
Appearance Unit: mm (inch) 40.5 (1-5/8) 14 (9/16) 90 (3-9/16) 160 (6-5/16) 13.2 (17/32) 12 (15/32) 40.5 (1-5/8) 50.8 (2) (5/8) - 6 (E) -...
Seite 65: Specifications
Specifications Source voltage: 1 V DC Power consumption: 17 W indicates safety information. Image pickup device: /˝ 1 million-pixel IT, CCD  System: GBR image pickup system Resolving optical system: F1.4 prism Optical filter: ND; CLEAR, 1/4, 1/16, 1/64 Lens mount: Bayonet type Output format:...
Seite 66: Appendix
Appendix Control cable for information camera Connector: DHW10-15F00 (made by Advanced Connectek Inc.) Connector: 17JE-150-0(D8A6) (made by Daiichi Denshi Kogyo) Cover: DE-C8-J9-F5-1R (made by Japan Aviation Electronics Industry, Ltd.) Cover: DE-C8-J9-F5-1R (made by Japan Aviation Electronics Industry, Ltd.) - 65 (E) -...
Seite 67 Memo - 66 (E) -...
Seite 68 DEUTSCHE AUSGABE (GERMAN VERSION)  Öffnen Sie nicht das Gerät durch Abschrauben von Gehäuseteilen. Zur Vermeidung von elektrischem Schlag darf das Gehäuse nicht geöffnet werden. Im Geräteinneren befinden sich keine Teile, die vom Benutzer gewartet werden können. War tungs- Reparaturarbeiten gr undsätzlich autor isier tem Kundendienstpersonal überlassen.
Seite 69 Bitte treten Sie mit Ihrer Gemeindeverwaltung oder Ihrem Händler in Kontakt, wenn Sie dieses Produkt entsorgen möchten, und fragen Sie nach einer Entsorgungsmöglichkeit. Entsprechend der Richtlinie 2004/108/EG, Artikel 9(2) Panasonic Testing Centre Panasonic Service Europe, eine Abteilung der Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Deutschland - (G) -...
Seite 70 Inhalt Zubehör ..........3 Verdrahtungsspezifikationen bei direktem Anschluss der Kamera Einleitung ..........4 an AW-CB400, AW-RP655 oder Eigenschaften ........4 AW-RP555 ......... 6 Vorsichtsmaßnahmen zum Gebrauch ... 5 Bedienungsverfahren ......27 Vorsichtsmaßnahmen zur Installation ... 7 Einstellverfahren ........ 28 Auflagemaßeinstellung Wichtige Bedienungselemente (für Zoomobjektiv) .....
Seite 71: Einleitung
Ausstattung mit neuartigem 2/3-Zoll-1-Megapixel-CCD-Bildsensor. [1280(H)×720(V)]  Der /-Zoll--Megapixel-CCD-Bildsensor ist kompakt und leicht. Unterstützung zahlreicher HD-Formate  Die Formatumwandlungsschaltung in dem von Panasonic entwickelten LSI-Chip ermöglicht Signalausgabe in vielen verschiedenen Formaten. Die Nachrüstung mit einer Schaltung für Formate auf 4-Hz-Basis wird ebenfalls unterstützt.
Seite 72: Vorsichtsmaßnahmen Zum Gebrauch
Vorsichtsmaßnahmen zum Gebrauch VORSICHTSMASSNAHMEN  Versuchen Sie nicht, die Kamera oder andere Einheiten zu zerlegen. Um elektrische Schläge zu verhüten, dürfen keine Schrauben oder Abdeckungen entfernt werden. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren.  Missbrauchen Sie die Kamera nicht. Vermeiden Sie Anstoßen, Schütteln usw. Die Kamera enthält empfindliche Teile, die durch unsachgemäße Behandlung oder Lagerung beschädigt werden können.
Seite 73: Empfehlungen
Vorsichtsmaßnahmen zum Gebrauch EMPFEHLUNGEN  Überlassen Sie Wartungsarbeiten qualifiziertem Wartungspersonal.  Behandeln Sie die Kamera sorgfältig.  Schützen Sie das präzisionsgefertigte Objektiv durch Anbringen des Objektivdeckels, wenn die Kamera nicht benutzt wird. Wenn das Objektiv nicht angebracht ist, schützen Sie die Prismenoberfläche, indem Sie die Objektivanschlussöffnung mit dem Gehäusedeckel abdecken.
Seite 74: Vorsichtsmaßnahmen Zur Installation
Wenden Sie sich bezüglich Installation, Einstellung und Anschluss dieses Gerätes an Ihren Händler. Hinweise zu den Befestigungsschrauben und dem Fallschutzdraht Bringen Sie den Fallschutzdraht an, um Herunterfallen der Kamera zu verhüten.  Soll das Gerät an einen Panasonic Schwenk-/Neigekopf montiert werden, verwenden Sie die mit dem Schwenk-/Neigekopf gelieferten Befestigungsschrauben und den Fallschutzdraht.
Seite 75 Wenden Sie sich bezüglich Installation, Einstellung und Anschluss dieses Gerätes an Ihren Händler. Vom Kunden für die Installation zu beschaffende Teile Soll das Gerät an einen Panasonic Schwenk-/Neigekopf montiert werden, verwenden Sie die mit dem Schwenk-/Neigekopf gelieferten Befestigungsschrauben und den Fallschutzdraht.
Seite 76 Vorsichtsmaßnahmen zur Installation Wenden Sie sich bezüglich Installation, Einstellung und Anschluss dieses Gerätes an Ihren Händler.  Unterlegscheiben für 1/4˝-Schrauben: 2 (Zur Montage der Kamera) oder Unterlegscheiben für 3/8˝-Schrauben: 2 (Zur Montage der Kamera)  Federscheiben für 1/4˝-Schrauben: 2 (Zur Montage der Kamera) oder Federscheiben für 3/8˝-Schrauben: 2 (Zur Montage der Kamera) 6 Kamerahaltebügel: 1 Verwenden Sie eine Halterung aus einem Material und mit einer Form, die stabil genug...
Seite 77: Wichtige Bedienungselemente Und Ihre Funktionen
Wichtige Bedienungselemente und ihre Funktionen Vorderseite Oberseite Befestigungsschrauben (Zollschrauben) 1/4-20UNC, Tiefe: 10 mm 20 mm 14 mm 40,5 mm Unterseite Rückseite Befestigungsschrauben (Zollschrauben) 50,8 mm 1/4-20UNC, Tiefe: 10 mm 20 mm 40,5 mm Befestigungsschrauben (Zollschrauben) 3/8-16UNC, Tiefe: 10 mm - 0 (G) -...
Seite 78 Wichtige Bedienungselemente und ihre Funktionen  Objektivanschluss Dient dem Anschluss von Objektiven mit /˝-Standard-Bajonettverschluss (B4-Anschluss).  Knopf des Objektivbefestigungsrings Das Objektiv wird durch Rechtsdrehen des Knopfes fixiert.  Kameramontagebohrung (1/4-20UNC)  Kameramontagebohrung (3/8-16UNC) Die Gewindebohrungen können zur Befestigung der Kamera bei Montage an einem Kameragehäuse, einem Schwenk-/Neigekopf oder einem Stativ verwendet werden.
Seite 79 Wichtige Bedienungselemente und ihre Funktionen  HD SDI-Ausgangsbuchse [HD SDI OUT] Das HD SDI-Signal wird an dieser Buchse ausgegeben.  G/L-Eingangsbuchse [G/L IN] Für Genlock-Synchronisierung mit der Kamera wird das externe Sync-Signal (Black Burst) oder das Tri-Level-Sync-Signal in diese Eingangsbuchse eingespeist. ...
Seite 80 Wichtige Bedienungselemente und ihre Funktionen  Tallysignal-Ausgangsbuchse [TALLY OUT] Die Signale R-Tally und G-Tally werden von dieser Buchse ausgegeben. Stift-Nr. Signal Masse R_TALLY_OUT G_TALLY_OUT + V (max. 500 mA)  Blendensteuersignalbuchse [IRIS] Dient dem Anschluss der Blendensteuerkabel des Objektivs. Stift-Nr. Signal Stift-Nr.
Seite 81: Installationsverfahren
Installationsverfahren Wenden Sie sich bezüglich Installation, Einstellung und Anschluss dieses Gerätes an Ihren Händler. Anbringung des Objektivs  Ein Objektiv mit 2/3˝-Bajonettverschluss (B4-Anschluss) eines beliebigen Herstellers kann verwendet werden*.  Drehen Sie den Knopf des Objektivbefestigungrings entgegen dem Uhrzeigersinn, um die Objektivanschlusskappe abzunehmen. ...
Seite 82 Installationsverfahren Wenden Sie sich bezüglich Installation, Einstellung und Anschluss dieses Gerätes an Ihren Händler.  Beispiel für Decken- oder Wandmontage der Kamera Befestigen Sie das Ende des Drahtes an den M6 oder (Decke) M4-Ankerschrauben, indem Sie die Mutter oder die M6 oder M4-Schrauben anziehen.
Seite 83 Installationsverfahren Wenden Sie sich bezüglich Installation, Einstellung und Anschluss dieses Gerätes an Ihren Händler. (Wand) Befestigen Sie das Ende des Drahtes an den M6 oder M4-Ankerschrauben, indem Sie die Mutter oder die M6 oder M4-Schrauben anziehen. Fallschutzdraht (getrennt erhältlich) Befestigungsschraube für Draht (mitgeliefert) (Zollschraube: 1/4-20UNC) Federscheibe (mitgeliefert) Unterlegscheibe (mitgeliefert)
Seite 84 Installationsverfahren Wenden Sie sich bezüglich Installation, Einstellung und Anschluss dieses Gerätes an Ihren Händler.  Beispiel der Kameramontage an eine Halterung oder ein Stativ eines anderen Herstellers Befestigungsschraube für Draht (mitgeliefert) (Zollschraube: 1/4-20UNC) Befestigen Sie das Ende des Drahtes an den M6 oder M4-Ankerschrauben, indem Sie die Mutter oder die M6 oder M4-Schrauben anziehen.
Seite 85 Installationsverfahren Wenden Sie sich bezüglich Installation, Einstellung und Anschluss dieses Gerätes an Ihren Händler.  Beispiel der Montage an einer Fläche über der Kamera Befestigungsschrauben [*] (Zollschrauben: 1/4-20UNC) Federscheiben [*] Unterlegscheiben [*] Kamerahaltebügel [*] Fallschutzdraht (getrennt erhältlich) Befestigen Sie das Ende des Drahtes an den M6 oder M4-Ankerschrauben, indem Sie die Mutter oder die M6 oder M4-Schrauben anziehen.
Seite 86: Systemkonfiguration
Systemkonfiguration Konfigurationsbeispiel 1: Anschluss des Kamerasteuergerätes  Verwenden Sie das mit dem Steuergerät AK-HRP50 gelieferte Multikabel, um Steuergerät und Kamera zu verbinden. AK-HC1500 Wählen Sie “1” als PROTOCOL-Einstellung. Objektiv HD SDI OUT IRIS Multikabel (POWER + CONTROL) Netzgerät Monitor AW-PS505A Kamerasteuergerät AK-HRP150 ...
Seite 87: Konfigurationsbeispiel : Schnelles Schwenk-/Neigesystem ()
Systemkonfiguration Konfigurationsbeispiel 2: Schnelles Schwenk-/Neigesystem (1) IRIS Kabelsatz Objektiv AW-CAK4HIG HD SDI ZOOM/FOCUS AK-HC1500 Wählen Sie “1” als PROTOCOL- Einstellung. HD SDI Innenraum- Schwenk-/Neigekopf AW-PH400 10BASE-T-Geradkabel (Schwenk-/Neigesteuerung) Kabelsatz AW-CAK4HIG (Kamerasteuerung) Monitor Netzgerät Netzgerät AW-PS505A AW-PS505A Schwenk-/ Kamerasteuergerät Neigesteuerpult AK-HRP150 AW-RP400 - 0 (G) -...
Seite 88 Systemkonfiguration Konfigurationsbeispiel 3: Schnelles Schwenk-/Neigesystem (2) Nehmen Sie die Einstellung und Prüfung des Kommunikationsprotokolls und des Videoformats vor der Installation vor. Wenn Sie die Kamera am Schwenk-/Neigekopf AW-PH400 montieren und über die Fernsteuerkonsole AW-CB400 steuern, wählen Sie “4” als PROTOCOL-Einstellung der Kamera AK-HC500. Erfolgen Anschluss und Steuerung direkt über AW-CB400, wählen Sie “”...
Seite 89: Steuergerät Aw-Rp655 Oder
Systemkonfiguration  Konfigurationsbeispiel 4: Steuerung der Kamera über das Steuergerät AW-RP655 oder AW-RP555 Wenn Sie die Kamera am Freiluft-Schwenk-/Neigekopf AW-PH650 installieren, nehmen Sie auf die Bedienungsanleitung des AW-PH650 Bezug. Wenn Sie die Kamera am AW-PH650 montieren und über das Steuergerät AW-RP655 oder AW-RP555 steuern, wählen Sie “4”...
Seite 90: Steuerung Über Aw-Cb400
Systemkonfiguration Steuerung über AW-CB400 Wenn die Konsole AW-CB400 zur Steuerung der Kamera AK-HC500 verwendet wird, haben ihre Tasten und Knöpfe die folgenden Funktionen. Zum Umschalten der Anzeige GAIN/ PED und der Anzeige des Menüs CONTROLLER SETTING. Für Einzelheiten der Kamerafunktionen das Kameramenü...
Seite 91: Wenn Die Kamera Über Das Steuergerät Aw-Rp655 Gesteuert Werden Soll
Systemkonfiguration Wenn die Kamera über das Steuergerät AW-RP655 gesteuert werden soll Wenn sich das LCD im Verstärkungs-Einstellmodus befindet Bei jedem Drücken der Taste MODE wird die Wählen Sie die gewünschte Verstärkungseinstellung unter Einstellung zwischen CAM und BAR umgeschaltet. GAIN SELECT LOW bis S.GAIN aus. Bei der Einstellung BAR leuchtet die Taste MODE auf.
Seite 92: Wenn Die Kamera Über Das Steuergerät Aw-Rp555 Gesteuert Werden Soll
Systemkonfiguration Wenn die Kamera über das Steuergerät AW-RP555 gesteuert werden soll Bei jedem Drücken der Taste GAIN wechselt die Wenn diese Tasten gedrückt werden, während Einstellung in der Reihenfolge LOW  MID  ihre LEDs erloschen sind, werden jeweils die HIGH ...
Seite 93: Verdrahtungsspezifikationen Bei Direktem Anschluss Der Kamera An Aw-Cb400, Aw-Rp655 Oder Aw-Rp555
Systemkonfiguration  Verdrahtungsspezifikationen bei direktem Anschluss der Kamera an AW-CB400, AW-RP655 oder AW-RP555 AW-CB400 AW-RP655 AW-RP555 8-poliger Modulstecker 15-poliger HD-D-SUB- Anschluss (Stecker) - 6 (G) -...
Seite 94: Bedienungsverfahren
Bedienungsverfahren Schalten Sie alle Geräte ein. Stellen Sie den Schwarzabgleich ein.  Diese Einstellung ist notwendig, wenn die Kamera zum ersten Mal oder nach längerer Nichtbenutzung Stellen Sie die Beleuchtung für das benutzt wird. Aufnahmeobjekt korrekt ein.  Die Einstellung ist ebenfalls notwendig, wenn sich die Umgebungstemperatur stark geändert oder ein...
Seite 95: Einstellverfahren
Einstellverfahren Auflagemaßeinstellung (für Zoomobjektiv) Die Einstellung dient der optimalen Fokussierung in allen Zoombereichen von der maximalen Tele-Einstellung bis zur maximalen Weitwinkel-Einstellung des Zoomobjektivs.  Nehmen Sie ein dunkles Objekt auf, um die Blende zu öffnen.  Stellen Sie die Aufnahmeentfernung auf mindestens m ein, und lösen Sie dann den Auflagemaß-Fixierknopf des Objektivs.
Seite 96: Weißabgleicheinstellung
Einstellverfahren Weißabgleicheinstellung Stellen Sie den Weißabgleich ein, nachdem Sie ein weißes Objekt auf mindestens 50 % der Bildfläche aufgenommen haben. HINWEIS: Liegt der Weißsignalpegel über 00 % oder unter 50 %, kann der Weißabgleich nicht normal eingestellt werden. Farbtemperatur- und Weißabgleich-Einstellung (Referenz) Bei der Verbrennung von Kohlenstoff entstehen Blauer Himmel je nach der Temperatur verschiedene...
Seite 97: Schwarzabgleich-Einstellung
Einstellverfahren Schwarzabgleich-Einstellung  Nehmen Sie die Einstellung bei geschlossenem Objektiv vor. Wenn das motorgetriebene Objektiv von der Kamera aus gesteuert wird, bewirkt die Schwarzabgleich-Einstellung das automatische Schließen des Objektivs. Genlock-Einstellung Wenn mehrere Kameras verwendet werden oder die Kamera mit anderen Geräten kombiniert wird, muss die Phase zur Phasenanpassung durch externe Synchronisierung eingestellt werden.
Seite 98: Einstellung Von Menüposten
Einstellung von Menüposten Menü-Anzeigeverfahren Zwei Methoden werden zum Anzeigen der Menüs verwendet.  Verwendung der Mehrzweckkamera AK-HC1500 zum Anzeigen der Menüs:  Halten Sie die Taste MENU an der Rückwand der Kamera mindestens Sekunden lang gedrückt, um das Menü TOP anzuzeigen. ...
Seite 99: Menü Maintenance
Einstellung von Menüposten  Menü MAINTENANCE [1] BLACK SHADING DETECTION [READY, ACTIVE] Für automatische Black-Shading-Korrektur. CORRECT(DIG) [OFF, ON] Für EIN/AUS-Steuerung der Erkennungskorrektur. - (G) -...
Seite 100 Einstellung von Menüposten  Menü MAINTENANCE [2] PEDESTAL, GAMMA M PEDESTAL [–200 bis +200] Zur Einstellung des Schwarzpegels. R PEDESTAL [–100 bis +100] Zur Korrektur von Rot in Bezug auf den Master-Schwarzwert. B PEDESTAL [–100 bis +100] Zur Korrektur von Blau in Bezug auf den Master-Schwarzwert.
Seite 101 Einstellung von Menüposten  Menü MAINTENANCE [2] PEDESTAL, GAMMA B BLACK GAMMA [–15 bis +15] Zur Einstellung der Gammakurve von Blau in der Nähe von Schwarz in Bezug auf die Master-Gammakurve. GAMMA [OFF, ON] Zum Ein- oder Ausschalten der Gammakorrektur. BLACK GAMMA [OFF, ON] Zum Ein- oder Ausschalten der Schwarz- Gammakorrektur.
Seite 102 Einstellung von Menüposten  Menü MAINTENANCE [3] FLARE R FLARE [000 bis 100] G FLARE [000 bis 100] B FLARE [000 bis 100] Zur Einstellung der Streulichtkorrektur. FLARE [OFF, ON] Zum Ein- oder Ausschalten der Streulichtkorrektur. - 5 (G) -...
Seite 103 Einstellung von Menüposten  Menü MAINTENANCE [4] KNEE, WHITE CLIP M KNEE POINT [80.00% bis 107.00% (VIDEO MENU)] [30% bis 90% (FILM MENU/VIDEO REC)] Zur Einstellung des Kniepunkts. R KNEE POINT [–25.00% bis +25.00%] Zur Korrektur des Kniepunkts von Rot in Bezug auf den Master-Kniepunkt.
Seite 104 Einstellung von Menüposten  Menü MAINTENANCE [4] KNEE, WHITE CLIP A. KNEE POINT [80.00% bis 107.00%] Zur Einstellung der Knieautomatik- Knickpunktposition. Diese Einstellung ist unwirksam, wenn eine andere Einstellung als AUTO für KNEE gewählt wird, oder wenn ON als Einstellung von DRS gewählt wird, wenn VIDEO MENU oder FILM MENU gewählt worden ist.
Seite 105 Einstellung von Menüposten  Menü MAINTENANCE [4] KNEE, WHITE CLIP KNEE [OFF, MANUAL, AUTO] Zur Wahl des Kniebetriebsmodus. Diese Einstellung ist unwirksam, wenn FILM REC gewählt wird. WHITE CLIP [OFF, ON] Zum Ein- oder Ausschalten der Weißwertbegrenzung. HIGH COLOR [OFF, ON] Zur Verbesserung der Farbreproduzierbarkeit von hellen Bereichen bei Einstellung auf ON.
Seite 106 Einstellung von Menüposten  Menü MAINTENANCE [6] DETAIL DETAIL [OFF, ON] Zum Ein- oder Ausschalten aller Detailfunktionen. TOTAL DTL LEVEL [–31 bis +31] Zum Einstellen der Pegel von H DTL und V DTL. H DTL LEVEL [0 bis 63] Zur Einstellung des H DTL-Pegels. CRISP [0 bis 31] Zur Einstellung des Rauschunterdrückungspeg els der Detailsignale.
Seite 107 Einstellung von Menüposten  Menü MAINTENANCE [6] DETAIL SLIM DETAIL [OFF, ON] Zur feineren Detaileinstellung bei Wahl von DETAIL(+) [–31 bis +31] Zur Einstellung der Detailverstärkung in Richtung +. DETAIL(–) [–31 bis +31] Zur Einstellung der Detailverstärkung in Richtung –. DETAIL CLIP [0 bis +63] Zur Minimierung von Blendlicht, das infolge einer Detailbegrenzung durch Hinzufügung...
Seite 108 Einstellung von Menüposten  Menü MAINTENANCE [7] SKIN TONE DETAIL SKIN TONE DTL [OFF, ON] Zum Ein- oder Ausschalten von SKIN TONE DTL. SKIN GET [OFF, ON] Wenn ON gewählt wird, wird der Kastencursor in Bildschirmmitte ausgegeben. Wenn das Hautbild der Person in den Kastencursor platziert und die Operation ENTER durchgeführt wird, werden I CENTER und Q PHASE automatisch eingestellt.
Seite 109 Einstellung von Menüposten  Menü MAINTENANCE [8] GAIN, AUTO IRIS LOW GAIN [–6dB bis 30dB] MID GAIN [–6dB bis 30dB] HIGH GAIN [–6dB bis 30dB] Zur Einstellung des Verstärkungsanhebungsb etrags, wenn LOW, MID oder HIGH mit GAIN SELECT gewählt worden ist. A.IRIS LEVEL [0 bis 100] Zur Einstellung des Zielpegels (Helligkeit) der Blendenautomatik.
Seite 110 Einstellung von Menüposten  Menü MAINTENANCE [9] SUPER GAIN Diese Einstellungen werden durchgeführt, wenn S.GAIN, S.GAIN oder S.GAIN mit GAIN SELECT gewählt worden ist. MODE [S.GAIN1, S.GAIN2, S.GAIN3] Zur Wahl der S.GAIN-Speichertabelle. TOTAL GAIN [0dB bis 72dB] Zur Anzeige der Gesamtverstärkung für GAIN, PIX MIX, V MIX und FRAME MIX.
Seite 111 Einstellung von Menüposten  Menü MAINTENANCE [9] SUPER GAIN LEVEL DEPENDENT [0 bis 15] Zum Entfernen des Details in den dunklen Bereichen. Je höher der eingestellte Wert, desto breiter der Detailentfernungsbereich. PEAK FREQUENCY [0 bis 31] Zur Einstellung der H DTL-Spitzenfrequenz. M GAMMA [0.35 bis 0.75 (DRS OFF)] [–10 bis +10 (DRS ON)]...
Seite 112 Einstellung von Menüposten  Menü MAINTENANCE [10] FRAME MODE SCAN REVERSE [OFF, REVERSE1 bis 3] Zur Wahl der Videoausgang-Abtastmethode. OFF: Normale Abtastung REVERSE: Links/Rechts vertauscht REVERSE: Oben/Unten vertauscht REVERSE: Oben/Unten und Links/ Rechts vertauscht FRAME RATE RANGE [60-6, 60-4] Zur Wahl des Bereichs, in dem die Bildwechselfrequenz mit variablen Vollbildern variiert werden kann.
Seite 113 Einstellung von Menüposten  Menü MAINTENANCE [11] MATRIX MATRIX TABLE [A, B] Zur Wahl der Tabelle, in der die Matrixdaten gespeichert werden sollen. MATRIX R-G [–31 bis +31] MATRIX R-B [–31 bis +31] MATRIX G-R [–31 bis +31] MATRIX G-B [–31 bis +31] MATRIX B-R [–31 bis +31] MATRIX B-G [–31 bis +31] Zur Einstellung des Farbtons jeder Farbphase.
Seite 114: Color Correction
Einstellung von Menüposten  Menü MAINTENANCE [12] COLOR CORRECTION SAT/PHASE [–63 bis +63] SAT/PHASE [–63 bis +63] SAT/PHASE [–63 bis +63] SAT/PHASE [–63 bis +63] SAT/PHASE [–63 bis +63] SAT/PHASE [–63 bis +63] R-Mg SAT/PHASE [–63 bis +63] Mg-B SAT/PHASE [–63 bis +63] B-Cy SAT/PHASE [–63 bis +63] Cy-G SAT/PHASE [–63 bis +63] G-Yl SAT/PHASE [–63 bis +63]...
Seite 115: Menü Setting
Einstellung von Menüposten  Menü SETTING [1] MODE D5600K [OFF, ON]: Wenn VIDEO MENU gewählt wird LIGHTING [TUNGSTEN, DAYLIGHT]: Wenn FILM MENU gewählt wird Zur elektrischen Kompensierung einer Farbtemperatur von ca. 5600K. GAIN SELECT [LOW, MID, HIGH, S.GAIN1 bis 3] Zur Wahl von LOW, MID, HIGH, S.GAIN, S.GAIN oder S.GAIN als Verstärkungseinstellung.
Seite 116 Einstellung von Menüposten  Menü SETTING [1] MODE CAM ID POSI [0 bis 3] Zur Wahl der Anzeigeposition der Kamerakennung. 0: oben links, : oben rechts, : unten links, : unten rechts MATRIX TABLE [OFF, A, B] Zur Wahl von OFF, A oder B als Matrix- Einstellung.
Seite 117 Einstellung von Menüposten  Menü SETTING [1] MODE FORMAT [720/60p, 59.94p, 50p, 1080/60i, 59.94i, 50i, 1080/30p, 29.97p, 25p, 24p, 23.98p] Zur Wahl des Videoausgabeformats. Das Format wird bei Durchführung der Operation ENTER umgeschaltet. STATUS [OFF, ON] Zum Ein- oder Ausschalten der AWB/ABB- Betriebsanzeigen.
Seite 118 Einstellung von Menüposten  Menü SETTING [1] MODE ABB OK: Wenn der automatische Schwarzabgleich zufrieden stellend durchgeführt worden ist. OUT RANGE RGB: Wenn der automatische Schwarzabgleich nicht zufrieden stellend durchgeführt worden ist. (“RGB” kennzeichnet die Farben, die nicht korrekt abgeglichen wurden.) MENU ON BAR [OFF, ON] Zur Wahl, ob das Menü...
Seite 119 Einstellung von Menüposten  Menü SETTING [2] SHUTTER SHUTTER MODE [OFF, ON, SYNCHRO] Zur Wahl der Betriebsart des Verschlusses. OFF: Der Verschluss wird ausgeschaltet. Die mit SHUTTER SPEED eingestellte Verschlusszeit wird verwendet. SYNCHRO: Die mit SYNCHRO SCAN eingestellte Verschlusszeit wird verwendet.
Seite 120 Einstellung von Menüposten  Menü SETTING [3] GEN-LOCK GEN-LOCK INPUT [BNC, DSUB] Zur Wahl, ob die Sync-Signale über die Buchse BNC oder D-SUB eingegeben werden sollen. H PHASE-COARSE [–40 bis +40 (Modus 720)] [–60 bis +60 (Modus 1080)] Zur Grobeinstellung der horizontalen Phase. H PHASE-FINE [–45 bis +45] Zur Feineinstellung der horizontalen Phase.
Seite 121 Einstellung von Menüposten  Menü SETTING [5] PROTOCOL PROTOCOL [1 bis 4] Zur Wahl des Fernsteuerungs- Kommunikationssystems in Übereinstimmung mit dem angeschlossenen System. 1: Informations- Kamerakommunikationsprotokoll (EIA4) Zum Anschließen von AK-HRP50 2: Informations-Kamerakommunikationsprot okoll (EIA) Zum Anschließen eines PC 3: Konvertierbares PC-Steuerprotokoll (EIA4) Zum Anschließen von AW-CB400 (Baudzahl auf 9600 bps fixiert)
Seite 122: Menü Camera Id
Einstellung von Menüposten  Menü CAMERA ID Eine Kennung von nicht mehr als 0 Zeichen, bestehend aus Buchstaben und Ziffern, Sonderzeichen und Leerstellen, kann für die Kamera eingestellt werden. Die Kamerakennung wird stets angezeigt, wenn ON im Modus CAM ID gewählt wird. Im Modus BAR wird sie jedoch nur angezeigt, wenn Farbbalkensignale ausgegeben werden.
Seite 123: Menü File Operation
Einstellung von Menüposten  Menü FILE OPERATION MODE [LOAD/STORE] Wählen Sie LOAD, wenn Einstellungen von einer Datei geladen werden sollen; und wählen Sie STORE, wenn die aktuellen Einstellungen in einer Datei gespeichert werden sollen. LOAD/STORE FROM Zur Wahl der Zielposition für LOAD oder STORE.
Seite 124: Menü Time Code
Einstellung von Menüposten  Menü TIME CODE TIME CODE wird nur angezeigt, wenn 70/60p oder 70/59.94p als Einstellung für FORMAT gewählt worden ist. RESET Zur Rücksetzung des Timecodes auf Null. HOUR [00 bis 23] Zur Einstellung der Stundenziffern des Voreinstellwertes für den Timecode. MINUTE [00 bis 59] Zur Einstellung der Minutenziffern des Voreinstellwertes für den Timecode.
Seite 125: Menüliste
Einstellung von Menüposten Menüliste Szenendateiposten sind durch “” gekennzeichnet. MAINTENANCE .BLACK SHADING DETECTION  CORRECT(DIG)  .PEDESTAL, GAMMA M PEDESTAL * R PEDESTAL  B PEDESTAL  M GAMMA  R GAMMA  B GAMMA  M BLACK GAMMA  R BLACK GAMMA ...
Seite 126 Einstellung von Menüposten Szenendateiposten sind durch “” gekennzeichnet. MAINTENANCE 6.DETAIL SLIM DTL  DETAIL(+)  DETAIL(–)  DETAIL CLIP  DETAIL SOURCE  7.SKIN TONE DTL SKIN TONE DTL  SKIN GET  SKIN DTL CORING  Y MAX  Y MIN ...
Seite 127 Einstellung von Menüposten Szenendateiposten sind durch “” gekennzeichnet. MAINTENANCE .COLOR CORRECTION R SAT/PHASE  Mg SAT/PHASE  B SAT/PHASE  Cy SAT/PHASE  G SAT/PHASE  Yl SAT/PHASE  R_Mg SAT/PHASE  Mg_B SAT/PHASE  B_Cy SAT/PHASE  Cy_G SAT/PHASE ...
Seite 128: Aussehen
Aussehen Einheit: mm 40,5 13,2 40,5 50,8 - 6 (G) -...
Seite 129: Technische Daten
Technische Daten Versorgungsspannung: V Gleichstrom Leistungsaufnahme: 7 W ist die Sicherheitsinformation. Bildsensor: /˝-IT-CCD  mit je Million Pixel System: GBR-Bildabtastung Auflösendes Optiksystem: F.4-Prisma Optischer Filter: ND; CLEAR, /4, /6, /64 Objektivanschluss: Bajonettverschluss Ausgabeformat: 080: 60i/59.94i/50i/0psF/9.97psF/5psF/4psF/.98psF 70: 60p/59.94p/50p Empfindlichkeit: F0, 000 lx, 00K, Weißreflexionsrate 89,9 % Signal-Rauschabstand:...
Seite 130: Anhang
Anhang Steuerkabel für Kamerainformation Anschluss: DHW0-5F00 (hergestellt von Advanced Connectek Inc.) Anschluss: 7JE-50-0 (D8A6) (hergestellt von Daiichi Denshi Kogyo) Abdeckung: DE-C8-J9-F5-R ( hergestellt von Japan Aviation Electronics Abdeckung: DE-C8-J9-F5-R ( hergestellt von Japan Aviation Electronics Industry, Ltd.) Industry, Ltd.) - 6 (G) -...
Seite 131 Notizen - 64 (G) -...
Seite 132 VERSION FRANÇAISE (FRENCH VERSION)  Ne pas dévisser le couvercle. Pour réduire tout risque d’électrocution, ne pas retirer le couvercle. Il ne se trouve à l’intérieur aucune pièce qui puisse être réparée par l’utilisateur. Confier toute réparation à un personnel qualifié. AVERTISSEMENT: •...
Seite 133 Pour supprimer ce produit, contactez les autorités locales ou votre revendeur afin de connaître la procédure d’élimination à suivre. En accord avec la directive 2004/108/EC, article 9(2) Panasonic Testing Centre Panasonic Service Europe, une division de Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, F.R. Allemagne - (F) -...
Seite 134 Table des matières Accessoires .......... 3 Utilisation ..........27 Introduction ........... 4 Réglages ..........28 Réglage du foyer arrière Caractéristiques ........4 (pour un objectif zoom) ..... 8 Réglage de gain du diaphragme de Précautions d’utilisation ...... 5 l’objectif ........8 Précautions d’installation ....
Seite 135: Introduction
Nombreux formats HD acceptés  Nombreuses possibilités de formats pour le signal de sortie grâce à l’intégration d’un circuit de conversion de format dans la puce LSI originale de Panasonic. L’utilisation d’un circuit pour formats basés sur le 4 Hz est également permise.
Seite 136: Précautions D'utilisation
Précautions d’utilisation CE QU’IL NE FAUT PAS FAIRE  Ne pas tenter de démonter la caméra ou un des autres équipements. Pour éviter tout risque de choc électrique, ne pas ôter les vis ou les panneaux externes. L’appareil ne contient aucune pièce pouvant être réparée ou remplacée par l’utilisateur. ...
Seite 137 Précautions d’utilisation CE QU’IL FAUT FAIRE  Confier toute opération d’entretien à un dépanneur professionnel qualifié.  Manipuler la caméra avec précautions.  Protéger l’objectif de haute précision au moyen de son capuchon de protection quand la caméra n’est pas utilisée. Si l’objectif n’est pas en place, protéger la surface du prisme en plaçant le capuchon du boîtier sur l’ouverture de la monture d’objectif.
Seite 138: Précautions D'installation
Vis de montage et fil antichute Fixer le fil antichute pour éviter une chute de la caméra.  Si l’appareil doit être monté sur une tête panoramique Panasonic, utiliser les vis de montage et le fil antichute qui sont fournis avec la tête panoramique.
Seite 139 S’enquérir auprès du revendeur sur l’installation, les ajustements et les connexions de cet équipement. Pièces que le client doit fournir pour l’installation Si l’appareil doit être monté sur une tête panoramique Panasonic, utiliser les vis de montage et le fil antichute qui sont fournis avec la tête panoramique.
Seite 140 Précautions d’installation S’enquérir auprès du revendeur sur l’installation, les ajustements et les connexions de cet équipement.  Rondelles plates à utiliser avec les vis 1/4˝ : 2 (Pour monter la caméra) ou Rondelles plates à utiliser avec les vis 3/8˝ : 2 (Pour monter la caméra) ...
Seite 141: Principaux Organes De Commande Et Leurs Fonctions
Principaux organes de commande et leurs fonctions Vue de face Vue de dessus Vis de montage (Vis en pouces) 1/4-20UNC, Profondeur: 10 mm 20 mm 14 mm 40,5 mm Vue de dessous Vue arrière Vis de montage (Vis en pouces) 50,8 mm 1/4-20UNC, Profondeur: 10 mm 20 mm...
Seite 142 Principaux organes de commande et leurs fonctions  Monture d’objectif Un objectif à baïonnette standard /˝ (monture B4) est installé.  Molette de fixation d’objectif Tourner la molette dans le sens des aiguilles d’une montre pour fixer l’objectif.  Trou fileté de fixation de caméra (1/4-20UNC) ...
Seite 143 Principaux organes de commande et leurs fonctions  Connecteur de sortie HD SDI [HD SDI OUT] La sortie du signal HD SDI est fournie par cette ligne.  Connecteur d’entrée G/L [G/L IN] Pour effectuer le verrouillage de synchronisation (gen-lock), amener le signal de synchronisation externe (synchronisation de la sous-porteuse de chrominance) ou le signal de synchronisation trois niveaux à...
Seite 144 Principaux organes de commande et leurs fonctions  Connecteur de sortie Tally [TALLY OUT] Les signaux Tally R et Tally G sortent au niveau de ce connecteur. N° de broche Signal Masse R_TALLY_OUT G_TALLY_OUT + V (500 mA maxi.)  Connecteur de diaphragme [IRIS] Il sert à...
Seite 145: Installation
Installation S’enquérir auprès du revendeur sur l’installation, les ajustements et les connexions de cet équipement. Mise en place de l’objectif  Un objectif 2/3˝ à baïonnette (monture B4) de n’importe quel fabricant peut être utilisé*.  Tourner la molette de fixation de l’objectif dans le sens contraire des aiguilles d’une montre pour ôter le capuchon de la monture d’objectif.
Seite 146 Installation S’enquérir auprès du revendeur sur l’installation, les ajustements et les connexions de cet équipement.  Exemple de montage de la caméra au plafond ou sur un mur Fixer l’extrémité du fil sur les boulons d’ancrage M6 ou M4 en (Plafond) serrant l’écrou, ou le fixer en serrant les boulons M6 ou M4.
Seite 147 Installation S’enquérir auprès du revendeur sur l’installation, les ajustements et les connexions de cet équipement. (Mur) Fixer l’extrémité du fil sur les boulons d’ancrage M6 ou M4 en serrant l’écrou, ou le fixer en serrant les boulons M6 ou M4. Fil antichute (vendu séparément) Vis de montage pour fil (fourni) (Vis en pouces: 1/4-20UNC)
Seite 148 Installation S’enquérir auprès du revendeur sur l’installation, les ajustements et les connexions de cet équipement.  Exemple de montage de la caméra sur une potence ou un pied d’un autre fabricant Vis de montage pour fil (fourni) (Vis en pouces: 1/4-20UNC) Fixer l’extrémité...
Seite 149 Installation S’enquérir auprès du revendeur sur l’installation, les ajustements et les connexions de cet équipement.  Exemple de montage sur une surface située au-dessus de la caméra Vis de montage [*] (Vis en pouces: 1/4-20UNC) Rondelles élastiques [*] Rondelles plates [*] Potence de fixation de caméra vidéo [*] Fil antichute (vendu séparément) Fixer l’extrémité...
Seite 150: Configuration Du Système
Configuration du système  Exemple de configuration 1: Connexion de l’unité de commande de caméra  Utiliser le multi câble fourni avec l’AK-HRP50 pour raccorder l’unité de commande de caméra AK-HRP50 à cet appareil. AK-HC1500 Sélectionner “1” au réglage PROTOCOL. Objectif HD SDI OUT IRIS...
Seite 151: Exemple De Configuration : Système P/T Haute Vitesse ()
Configuration du système Exemple de configuration 2: Système P/T haute vitesse (1) IRIS Kit de câble Objectif AW-CAK4HIG HD SDI ZOOM/FOCUS AK-HC1500 Sélectionner “1” au réglage PROTOCOL. HD SDI Tête panoramique intérieure AW-PH400 Câble droit 10BASE-T (Commande de panoramique) Kit de câble AW-CAK4HIG (Commande de caméra) Moniteur Adaptateur...
Seite 152 Configuration du système Exemple de configuration 3: Système P/T haute vitesse (2) Régler et vérifier le protocole de communication et le format vidéo avant l’installation. Si la caméra est montée sur la tête panoramique AW-PH400 et pilotée depuis le panneau de commande à...
Seite 153: Le Contrôleur Aw-Rp655 Ou
Configuration du système  Exemple de configuration 4: Commande de la caméra depuis le contrôleur AW-RP655 ou AW-RP555 Lors de l'installation de la caméra sur la tête panoramique d’extérieur AW-PH650, se reporter au mode d’emploi de l’AW-PH650. Quand la caméra est placée sur l’AW-PH650 et qu’elle est pilotée depuis le contrôleur AW-RP655 ou AW-RP555, sélectionner “4”...
Seite 154 Configuration du système Commande depuis l’AW-CB400 Si l’AW-CB400 est utilisée pour l’AK-HC500, ses commutateurs et ses molettes fonctionnent comme indiqué sur l’illustration ci-dessous. Pour commuter l’affichage GAIN/ PED et l’affichage du menu de réglage du contrôleur. Pour plus de détails sur les fonctions de la caméra, ouvrir le menu de la caméra et sélectionner les réglages.
Seite 155 Configuration du système Si la caméra doit être pilotée depuis le contrôleur AW-RP655 Quand l’écran LCD est en mode de réglage de gain Chaque fois que la touche MODE est actionnée, Sélectionner le réglage de gain souhaité de GAIN SELECT le réglage change entre CAM et BAR.
Seite 156: Si La Caméra Doit Être Pilotée Depuis Le Contrôleur Aw-Rp555
Configuration du système Si la caméra doit être pilotée depuis le contrôleur AW-RP555 Chaque fois que la touche GAIN est actionnée, le Si ces touches sont actionnées pendant que réglage est commuté dans l’ordre LOW  MID  leurs diodes sont éteintes, les fichiers PRESET, HIGH ...
Seite 157: Spécifications De Câblage Quand La Caméra Est Raccordée Directement À L'aw-Cb400, L'aw-Rp655 Ou L'aw-Rp555
Configuration du système  Spécifications de câblage quand la caméra est raccordée directement à l’AW-CB400, l’AW-RP655 ou l’AW-RP555 AW-CB400 AW-RP655 AW-RP555 Fiche à 8 broches, connecteur modulaire Connecteur 15 broches D-Sub haute densité (mâle) - 6 (F) -...
Seite 158: Utilisation
Utilisation Mettre tous les équipements sous Ajuster la balance des noirs. tension.  Ce réglage est nécessaire quand la caméra est utilisée pour la première fois ou si elle n’a pas été utilisée pendant longtemps. Ajuster correctement la lumière en ...
Seite 159: Réglages
Réglages Réglage du foyer arrière (pour un objectif zoom) Il convient d’ajuster la mise au point sur toute la plage de l’objectif zoom, de la position zoom maximum jusqu’au plus grand angle.  Filmer un objet sombre de manière à ouvrir le diaphragme. ...
Seite 160: Réglage De La Balance Des Blancs
Réglages Réglage de la balance des blancs Ajuster la balance des blancs après la prise de vues d’un objet blanc couvrant au moins 50 % de l’écran. REMARQUE: Si le niveau du signal blanc est supérieur à 00 % ou inférieur à 50 %, il se peut que la balance des blancs ne soit pas ajustée normalement.
Seite 161: Réglage De La Balance Des Noirs
Réglages Réglage de la balance des noirs  Effectuer ce réglage quand l’objectif est fermé. Quand l’objectif motorisé est piloté depuis la caméra, le fait de régler la balance des noirs peut provoquer une fermeture automatique de l’objectif. Réglage de verrouillage de synchronisation (gen-lock) Si plusieurs caméras sont utilisées ou si la caméra est combinée avec d’autres équipements, il est nécessaire de caler la phase de manière à...
Seite 162: Réglages Des Paramètres Des Menus
Réglages des paramètres des menus Affichage des menus Les menus peuvent être affichés selon deux méthodes.  Affichage des menus depuis la caméra multi-usages AK-HC1500:  Pour afficher le menu TOP, appuyer sur le commutateur MENU, situé sur le panneau arrière de l’unité...
Seite 163: Menu Maintenance
Réglages des paramètres des menus  Menu MAINTENANCE [1] BLACK SHADING DETECTION [READY, ACTIVE] Correction automatique de Black Shading. CORRECT (DIG) [OFF, ON] Activation/désactivation de la correction par détection. - (F) -...
Seite 164 Réglages des paramètres des menus  Menu MAINTENANCE [2] PEDESTAL, GAMMA M PEDESTAL [–200 à +200] Réglage du niveau de noir. R PEDESTAL [–100 à + 100] Correction du rouge par rapport au Master Pedestal. B PEDESTAL [–100 à + 100] Correction du bleu par rapport au Master Pedestal.
Seite 165 Réglages des paramètres des menus  Menu MAINTENANCE [2] PEDESTAL, GAMMA B BLACK GAMMA [–15 à +15] Réglage des caractéristiques gamma du bleu aux voisinages du noir par rapport aux caractéristiques de Master Gamma. GAMMA [OFF, ON] Activation/désactivation de la correction gamma.
Seite 166 Réglages des paramètres des menus  Menu MAINTENANCE [3] FLARE R FLARE [000 à 100] G FLARE [000 à 100] B FLARE [000 à 100] Réglage de la correction de tache parasite. FLARE [OFF, ON] Activation/désactivation de la correction de tache parasite.
Seite 167 Réglages des paramètres des menus  Menu MAINTENANCE [4] KNEE, WHITE CLIP M KNEE POINT [80.00% à 107.00% (VIDEO MENU)] [30% à 90% (FILM MENU/VIDEO REC)] Réglage de Knee Point (point d’inflexion du coude). R KNEE POINT [–25.00% à +25.00%] Correction de Knee Point du rouge par rapport à...
Seite 168 Réglages des paramètres des menus  Menu MAINTENANCE [4] KNEE, WHITE CLIP A. KNEE POINT [80.00% à 107.00%] Réglage de position pour Auto Knee Break Point. Ce réglage ne prend pas effet si un réglage autre que AUTO est sélectionné pour KNEE ou si ON est sélectionné...
Seite 169 Réglages des paramètres des menus  Menu MAINTENANCE [4] KNEE, WHITE CLIP KNEE [OFF, MANUAL, AUTO] Sélection du mode de fonctionnement de Knee. Ce réglage ne prend pas effet quand FILM REC est sélectionné. WHITE CLIP [OFF, ON] Activation/désactivation de l’écrêtage du blanc. HIGH COLOR [OFF, ON] Amélioration de la reproductibilité...
Seite 170 Réglages des paramètres des menus  Menu MAINTENANCE [6] DETAIL DETAIL [OFF, ON] Activation/désactivation des fonctions de détail. TOTAL DTL LEVEL [–31 à +31] Réglage des niveaux de H DTL et V DTL. H DTL LEVEL [0 à 63] Réglage du niveau de H DTL. CRISP [0 à...
Seite 171 Réglages des paramètres des menus  Menu MAINTENANCE [6] DETAIL SLIM DETAIL [OFF, ON] Réglage plus fin des détails quand ON est sélectionné. DETAIL(+) [–31 à +31] Réglage du gain de détail dans le sens +. DETAIL(–) [–31 à +31] Réglage du gain de détail dans le sens –.
Seite 172 Réglages des paramètres des menus  Menu MAINTENANCE [7] SKIN TONE DETAIL SKIN TONE DTL [OFF, ON] Activation/désactivation du détail de teinte chair. SKIN GET [OFF, ON] Quand ON est sélectionné, un curseur en forme de cadre apparaît au centre de l’écran. Centrer l’image de la peau du sujet dans le curseur en forme de cadre et actionner ENTER pour régler I CENTER et Q PHASE...
Seite 173 Réglages des paramètres des menus  Menu MAINTENANCE [8] GAIN, AUTO IRIS LOW GAIN [–6dB à 30dB] MID GAIN [–6dB à 30dB] HIGH GAIN [–6dB à 30dB] Réglage de la valeur d’augmentation du gain quand LOW, MID ou HIGH est sélectionné par GAIN SELECT.
Seite 174 Réglages des paramètres des menus  Menu MAINTENANCE [9] SUPER GAIN Ces réglages sont réalisés quand S.GAIN, S.GAIN ou S.GAIN est sélectionné par GAIN SELECT. MODE [S.GAIN1, S.GAIN2, S.GAIN3] Sélection de la table de mémorisation de S.GAIN. TOTAL GAIN [0dB à 72dB] Affichage du gain total pour GAIN, PIX MIX, V MIX et FRAME MIX.
Seite 175 Réglages des paramètres des menus  Menu MAINTENANCE [9] SUPER GAIN LEVEL DEPENDENT [0 à 15] Élimination des détails dans les zones sombres. Plus la valeur est élevée, plus la plage d’élimination des détails est étendue. PEAK FREQUENCY [0 à 31] Réglage de la fréquence crête de H DTL.
Seite 176 Réglages des paramètres des menus  Menu MAINTENANCE [10] FRAME MODE SCAN REVERSE [OFF, REVERSE1 à 3] Sélection de la méthode de balayage de la sortie vidéo. OFF: Balayage normal REVERSE: Inversé gauche/droite REVERSE: Inversé haut/bas REVERSE: Inversé haut/bas et gauche/ droite FRAME RATE RANGE [60-6, 60-4] Sélection de la plage dans laquelle la...
Seite 177 Réglages des paramètres des menus  Menu MAINTENANCE [11] MATRIX MATRIX TABLE [A, B] Sélection de la table dans laquelle les données de matrice seront sauvegardées. MATRIX R-G [–31 à +31] MATRIX R-B [–31 à +31] MATRIX G-R [–31 à +31] MATRIX G-B [–31 à...
Seite 178: Color Correction
Réglages des paramètres des menus  Menu MAINTENANCE [12] COLOR CORRECTION SAT/PHASE [–63 à +63] SAT/PHASE [–63 à +63] SAT/PHASE [–63 à +63] SAT/PHASE [–63 à +63] SAT/PHASE [–63 à +63] SAT/PHASE [–63 à +63] R-Mg SAT/PHASE [–63 à +63] Mg-B SAT/PHASE [–63 à...
Seite 179: Menu Setting (Configuration)
Réglages des paramètres des menus  Menu SETTING [1] MODE D5600K [OFF, ON] : Quand VIDEO MENU est sélectionné LIGHTING [TUNGSTEN, DAYLIGHT]: Quand FILM MENU est sélectionné Compensation électrique d’une température de couleur aux alentours de 5600K. GAIN SELECT [LOW, MID, HIGH, S.GAIN1 à 3] Sélection de LOW, MID, HIGH, S.GAIN, S.GAIN ou S.GAIN au réglage de gain.
Seite 180 Réglages des paramètres des menus  Menu SETTING [1] MODE CAM ID POSI [0 à 3] Sélection de l’emplacement d’affichage de l’identification de la caméra. 0: coin supérieur gauche, : coin supérieur droit, : coin inférieur gauche, : coin inférieur droit MATRIX TABLE [OFF, A, B] Sélection de OFF, A ou B comme réglage de matrice.
Seite 181 Réglages des paramètres des menus  Menu SETTING [1] MODE FORMAT [720/60p, 59.94p, 50p, 1080/60i, 59.94i, 50i, 1080/30p, 29.97p, 25p, 24p, 23.98p] Sélection du format du signal de sortie vidéo. Le format est commuté quand l’opération ENTER est actionnée. STATUS [OFF, ON] Activation/désactivation de l’affichage de l’opération AWB/ABB.
Seite 182 Réglages des paramètres des menus  Menu SETTING [1] MODE ABB OK: La balance des noirs automatique a été réalisée de manière satisfaisante. OUT RANGE RGB: La balance des noirs automatique n’a pas été réalisée de manière satisfaisante. (“RGB” représente les couleurs qui n’ont pas été...
Seite 183 Réglages des paramètres des menus  Menu SETTING [2] SHUTTER SHUTTER MODE [OFF, ON, SYNCHRO] Sélection du mode de fonctionnement de l’obturateur. OFF: Désactivation de l’obturateur. Activation de la vitesse d’obturation réglée à SHUTTER SPEED. SYNCHRO: Activation de la vitesse d’obturation réglée à...
Seite 184 Réglages des paramètres des menus  Menu SETTING [3] GEN-LOCK GEN-LOCK INPUT [BNC, DSUB] Sélection d’entrée des signaux de synchronisation au connecteur BNC ou D-SUB. H PHASE-COARSE [–40 à +40 (mode 720)] [–60 à +60 (mode 1080)] Réglage approximatif de la phase horizontale. H PHASE-FINE [–45 à...
Seite 185 Réglages des paramètres des menus  Menu SETTING [5] PROTOCOL PROTOCOL [1 à 4] Sélection du système de communication à distance en fonction du système connecté. 1: Protocole de communication de caméra d’information (EIA4) Pour connecter l’AK-HRP50 2: Protocole de communication de caméra d’information (EIA) Pour connecter un PC 3: Protocole de commande de PC...
Seite 186: Menu Camera Id (Identification De La Caméra)
Réglages des paramètres des menus  Menu CAMERA ID Une identification de plus de 0 caractères, comprenant des caractères alphanumériques, des symboles et des espaces, peut être attribuée à la caméra. L’identification de la caméra est toujours affichée quand ON est sélectionné en mode CAM ID, mais affichée uniquement quand les signaux de la mire de couleur sont sortis en mode BAR.
Seite 187: Menu File Operation (Utilisation Des Fichiers)
Réglages des paramètres des menus  Menu FILE OPERATION MODE [LOAD/STORE] Sélectionner LOAD pour charger des réglages depuis un fichier ; sélectionner STORE pour sauvegarder les réglages actuels dans un fichier. LOAD/STORE FROM Sélection de la source de LOAD ou destination de STORE.
Seite 188: Menu Time Code (Code Temps)
Réglages des paramètres des menus  Menu TIME CODE TIME CODE ne peut être affiché que si 70/60p ou 70/59.94p est sélectionné au réglage FORMAT. RESET Remise à zéro du code temps. HOUR [00 à 23] Réglage des chiffres des heures pour la valeur préréglée du code temps.
Seite 189: Liste Des Menus
Réglages des paramètres des menus Liste des menus Paramètres des fichiers de scène indiqués par “” MAINTENANCE .BLACK SHADING DETECTION  CORRECT(DIG)  .PEDESTAL, GAMMA M PEDESTAL * R PEDESTAL  B PEDESTAL  M GAMMA  R GAMMA  B GAMMA ...
Seite 190 Réglages des paramètres des menus Paramètres des fichiers de scène indiqués par “” MAINTENANCE 6.DETAIL SLIM DTL  DETAIL(+)  DETAIL(–)  DETAIL CLIP  DETAIL SOURCE  7.SKIN TONE DTL SKIN TONE DTL  SKIN GET  SKIN DTL CORING ...
Seite 191 Réglages des paramètres des menus Paramètres des fichiers de scène indiqués par “” MAINTENANCE .COLOR CORRECTION R SAT/PHASE  Mg SAT/PHASE  B SAT/PHASE  Cy SAT/PHASE  G SAT/PHASE  Yl SAT/PHASE  R_Mg SAT/PHASE  Mg_B SAT/PHASE  B_Cy SAT/PHASE ...
Seite 192: Aspect Extérieur
Aspect extérieur Unité: mm 40,5 13,2 40,5 50,8 - 6 (F) -...
Seite 193: Fiche Technique
Fiche technique Tension de la source: V CC Consommation: 7 W Informations concernant la sécurité. Dispositif de capture: capteurs CCD IT de /˝ à million de pixels Système: Système de capture d’image GBR Système optique de résolution: Prisme F.4 Filtre optique: ND;...
Seite 194: Annexe
Annexe Câble de commande pour caméra d’information Connecteur: DHW0-5F00 (fabriqué par Advanced Connectek Inc.) Connecteur: 7JE-50-0(D8A6) (fabriqué par Daiichi Denshi Kogyo) Capuchon: DE-C8-J9-F5-R ( fabriqué par Japan Aviation Electronics Capuchon: DE-C8-J9-F5-R ( fabriqué par Japan Aviation Electronics Industry, Ltd.) Industry, Ltd.) - 6 (F) -...
Seite 195 Notes - 64 (F) -...
Seite 196 VERSIONE ITALIANA (ITALIAN VERSION)  NON TOGLIERE IL COPERCHIO SVITANDOLO. Per ridurre i pericoli di scosse elettriche, non togliere il coperchio. All’interno non ci sono parti riparabili dall’utente. Per le riparazioni, rivolgersi a personale tecnico qualificato. AVVISO: • PER RIDURRE IL RISCHIO DI INCENDI O SCOSSE ELETTRICHE, NON ESPORRE L’APPARECCHIO A PIOGGIA O UMIDITÀ.
Seite 197 In conformità con la direttiva 2004/108/CE, articolo 9(2) Panasonic Testing Centre Panasonic Service Europe, un reparto di Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, F.R. Germania - ( I ) -...
Seite 198 Sommario Accessori ..........3 Specifiche del cablaggio se si collega la videocamera direttamente Introduzione .......... 4 all’unità AW-CB400, AW-RP655 o Caratteristiche ........4 AW-RP555 ......... 6 Precauzioni per l’uso ......5 Funzionamento ........27 Precauzioni per l’installazione .... 7 Regolazioni ......... 28 Regolazione dorso flangia Comandi principali e loro funzioni ..
Seite 199: Introduzione
Supporta formati HD multipli  Segnale di uscita di vari formati grazie al circuito di conversione integrato nel chip Panasonic LSI originale. Supporta anche la creazione di un circuito per formati a 4 Hz. Conversione A/D 14 bit e nuovo DSP ...
Seite 200: Precauzioni Per L'uso
Precauzioni per l’uso OPERAZIONI SCONSIGLIATE  Non tentare di disassemblare la videocamera o altre unità. Per prevenire il rischio di scosse elettriche, non rimuovere viti o coperchi. L’apparecchio non contiene parti riparabili dall’utente.  Non utilizzare la videocamera in modo improprio. Non colpirla, scuoterla, ecc. La videocamera contiene componenti sensibili che potrebbero danneggiarsi se maneggiati o custoditi scorrettamente.
Seite 201 Precauzioni per l’uso OPERAZIONI CONSIGLIATE  Per qualsiasi riparazione, rivolgersi a personale qualificato.  Maneggiare la videocamera con cura.  Quando la videocamera non viene utilizzata, proteggere l’obiettivo di precisione con il copriobiettivo. Se l’obiettivo non è installato, proteggere la superficie del prisma inserendo l’apposito coperchio nel foro di montaggio dell’obiettivo.
Seite 202: Precauzioni Per L'installazione
Montare il cavo anticaduta per prevenire eventuali cadute della videocamera.  Se l’unità deve essere montata su una testa di panoramica orizzontale/verticale Panasonic, utilizzare le viti di montaggio e il cavo anticaduta in dotazione con la testa di panoramica orizzontale/verticale.
Seite 203 Per l’installazione, la regolazione e il collegamento dell’attrezzatura, contattare il rivenditore. Componenti da procurarsi autonomamente per l’installazione Se l’unità deve essere montata su una testa di panoramica orizzontale/verticale Panasonic, utilizzare le viti di montaggio e il cavo anticaduta in dotazione con la testa di panoramica orizzontale/verticale.
Seite 204 Precauzioni per l’installazione Per l’installazione, la regolazione e il collegamento dell’attrezzatura, contattare il rivenditore.  Rondelle piane da utilizzare con le viti da 1/4˝ : 2 (Per il montaggio della videocamera) o Rondelle piane da utilizzare con le viti da 3/8˝ : 2 (Per il montaggio della videocamera) ...
Seite 205: Comandi Principali E Loro Funzioni
Comandi principali e loro funzioni Vista frontale Vista superiore Viti di montaggio (Viti in pollici) 1/4-20UNC, Profondità: 10 mm 20 mm 14 mm 40,5 mm Vista dal basso Vista posteriore Viti di montaggio (Viti in pollici) 50,8 mm 1/4-20UNC, Profondità: 10 mm 20 mm 40,5 mm Viti di montaggio...
Seite 206 Comandi principali e loro funzioni  Montaggio obiettivo Obiettivo da /˝ standard a baionetta (montaggio B4).  Ghiera di fissaggio obiettivo Ruotare la ghiera in senso orario per fissare l’obiettivo.  Fori di montaggio videocamera (1/4-20UNC)  Fori di montaggio videocamera (3/8-16UNC) Utilizzare i fori filettati per fissare la videocamera al suo alloggiamento o se si utilizza una testa panoramica orizzontale/verticale o un cavalletto.
Seite 207 Comandi principali e loro funzioni  Connettore di uscita HD SDI [HD SDI OUT] Trasmette il segnale di uscita HD SDI.  Connettore di ingresso G/L [G/L IN] Riceve il segnale di sincronismo esterno (burst nero) o di sincronismo a tre livelli per la funzione genlock.
Seite 208 Comandi principali e loro funzioni  Connettore di uscita tally [TALLY OUT] Trasmette i segnali tally R e G. Pin No. Segnale MASSA R_TALLY_OUT G_TALLY_OUT + V (max. 500 mA)  Connettore IRIS [IRIS] Collega i cavi di controllo IRIS dell’obiettivo. Pin No.
Seite 209: Installazione
Installazione Per l’installazione, la regolazione e il collegamento dell’attrezzatura, contattare il rivenditore. Configurazione dell’obiettivo  È possibile utilizzare obiettivi da 2/3˝ a baionetta (montaggio B4) di qualsiasi marca*.  Per rimuovere il coperchio della montatura obiettivo, ruotare la ghiera di fissaggio dell’obiettivo in senso antiorario.
Seite 210 Installazione Per l’installazione, la regolazione e il collegamento dell’attrezzatura, contattare il rivenditore.  Esempio di montaggio della videocamera sul soffitto o a muro Fissare l’estremità del cavo sui bulloni di ancoraggio M6 o (Soffitto) M4 stringendo il dado o fissarla stringendo i bulloni M6 o M4. Vite di montaggio per cavo (fornito) (Vite in pollici: 1/4-20UNC) Rondella elastica (fornito)
Seite 211 Installazione Per l’installazione, la regolazione e il collegamento dell’attrezzatura, contattare il rivenditore. (Muro) Fissare l’estremità del cavo sui bulloni di ancoraggio M6 o M4 stringendo il dado o fissarla stringendo i bulloni M6 o M4. Cavo anticaduta (venduto separatamente) Vite di montaggio per cavo (fornito) (Vite in pollici: 1/4-20UNC) Rondella elastica (fornito) Rondella piana (fornito)
Seite 212 Installazione Per l’installazione, la regolazione e il collegamento dell’attrezzatura, contattare il rivenditore.  Esempio di montaggio della videocamera su una staffa o un treppiede di altra marca Vite di montaggio per cavo (fornito) (Vite in pollici: 1/4-20UNC) Fissare l’estremità del cavo sui bulloni di ancoraggio M6 o M4 stringendo il dado o fissarla stringendo i bulloni M6 o M4.
Seite 213 Installazione Per l’installazione, la regolazione e il collegamento dell’attrezzatura, contattare il rivenditore.  Esempio di montaggio su una superficie soprastante la videocamera Viti di montaggio [*] (Viti in pollici: 1/4-20UNC) Rondelle elastiche [*] Rondelle piane [*] Staffa di montaggio videocamera [*] Cavo anticaduta (venduto separatamente) Fissare l’estremità...
Seite 214: Configurazione Del Sistema
Configurazione del sistema  Esempio di configurazione 1: collegamento di un controller videocamera  Utilizzare il cavo multiplo in dotazione con l’unità AK-HRP50 per collegare il controller videocamera AK-HRP50 alla presente unità. AK-HC1500 Selezionare “1” come impostazione di PROTOCOL. Obiettivo HD SDI OUT IRIS Cavo multiplo...
Seite 215: Esempio Di Configurazione : Sistema Panoramico O/V Ad Alta Velocità ()
Configurazione del sistema  Esempio di configurazione 2: sistema panoramico O/V ad alta velocità (1) IRIS Kit cavi Obiettivo AW-CAK4HIG HD SDI AK-HC1500 ZOOM/FOCUS Selezionare “1” come impostazione di PROTOCOL. HD SDI Testa di panoramica orizzontale/verticale interna AW-PH400 Cavo diritto 10BASE-T (Controllo panoramica orizzontale/verticale) Kit cavi...
Seite 216 Configurazione del sistema Esempio di configurazione 3: sistema panoramico O/V ad alta velocità (2) Prima dell’installazione, impostare e controllare il protocollo di comunicazione e il formato video. Se si monta la videocamera sulla testa panoramica orizzontale/verticale AW-PH400 e si controlla tramite il pannello di comando a distanza AW-CB400, selezionare “4”...
Seite 217: Esempio Di Configurazione 4: Controllo Della Videocamera
Configurazione del sistema  Esempio di configurazione 4: Controllo della videocamera esercitato dal controller AW-RP655 o AW-RP555 Per l’installazione della videocamera sulla testa panoramica orizzontale/verticale per esterni AW-PH650, consultare il manuale istruzioni per l’uso dell’unità AW-PH650. Se si monta la videocamera sull’unità AW-PH650 e si controlla tramite il controller AW-RP655 o AW-RP555, selezionare “4”...
Seite 218: Controllo Esercitato Dall'unità
Configurazione del sistema Controllo esercitato dall’unità AW-CB400 Se si utilizza l’unità AW-CB400 per l’unità AK-HC500, gli interruttori e le ghiere funzionano come illustrato in figura. Attivazione display GAIN/PED e display menu impostazioni controller. Per maggiori informazioni sulle funzioni della videocamera, aprire il menu della videocamera e selezionare le impostazioni.
Seite 219: Se La Videocamera Viene Controllata Dal Controller Aw-Rp655
Configurazione del sistema Se la videocamera viene controllata dal controller AW-RP655 Se il pannello LCD è in modalità di regolazione del guadagno A ogni pressione del tasto MODE, l’impostazione Selezionare l’impostazione di guadagno da GAIN SELECT cambia da CAM a BAR. LOW a S.GAIN.
Seite 220: Se La Videocamera Viene Controllata Dal Controller Aw-Rp555
Configurazione del sistema Se la videocamera viene controllata dal controller AW-RP555 A ogni pressione del tasto GAIN, l’impostazione Se questi tasti vengono premuti mentre i cambia secondo la sequenza LOW  MID  loro LED sono spenti, vengono aperti i file HIGH ...
Seite 221: Specifiche Del Cablaggio Se Si Collega La Videocamera Direttamente All'unità Aw-Cb400, Aw-Rp655 O Aw-Rp555
Configurazione del sistema  Specifiche del cablaggio se si collega la videocamera direttamente all’unità AW-CB400, AW-RP655 o AW-RP555 AW-CB400 AW-RP655 AW-RP555 Spina connettore modulare 8 pin Connettore D-Sub 15 pin ad alta densità (maschio) - 6 ( I ) -...
Seite 222: Funzionamento
Funzionamento Accendere tutte le apparecchiature. Regolare il bilanciamento del nero.  Questa regolazione è necessaria se la videocamera viene utilizzata Regolare correttamente la luce in per la prima volta o dopo un lungo base al soggetto. inutilizzo.  Inoltre, è necessaria dopo una variazione notevole della Regolare il dorso flangia temperatura ambiente o ai cambi di...
Seite 223: Regolazioni
Regolazioni Regolazione dorso flangia (per obiettivo zoom) Viene effettuata per regolare la messa a fuoco nell’intervallo compreso tra zoom massimo e zoom minimo.  Riprendere un soggetto scuro per aprire il diaframma.  Rimanendo ad almeno m di distanza dal soggetto, allentare il pomello di bloccaggio dorso flangia dell’obiettivo.
Seite 224: Regolazione Del Bilanciamento Del Bianco
Regolazioni Regolazione del bilanciamento del bianco Regolare il bilanciamento del bianco dopo aver ripreso un soggetto bianco su almeno il 50 % dello schermo. Nota: Se il livello di segnale del bianco è superiore a 00 % o inferiore a 50 %, il bilanciamento del bianco potrebbe non essere regolato in modo normale.
Seite 225: Regolazione Del Bilanciamento Del Nero
Regolazioni Regolazione del bilanciamento del nero  Regolare a obiettivo chiuso. Se l’obiettivo motorizzato viene controllato dalla videocamera, la regolazione del bilanciamento del nero ne provoca la chiusura automatica. Regolazione genlock Se si utilizzano più videocamere, o se la videocamera viene utilizzata insieme ad altre apparecchiature, è...
Seite 226: Configurazione Delle Voci Di Menu
Configurazione delle voci di menu Visualizzazione dei menu Per visualizzare i menu è possibile avvalersi di due metodi.  Tramite la videocamera multifunzione AK-HC1500:  Tenere premuto l’interruttore MENU sul pannello posteriore dell’unità principale per almeno secondi. Verrà visualizzato il menu PRINCIPALE. ...
Seite 227: Menu Maintenance
Configurazione delle voci di menu  Menu MAINTENANCE [1] BLACK SHADING DETECTION [READY, ACTIVE] Corregge automaticamente l’ombreggiatura nera. CORRECT(DIG) [OFF, ON] Attiva/disattiva (ON/OFF) la correzione del rilevamento. - ( I ) -...
