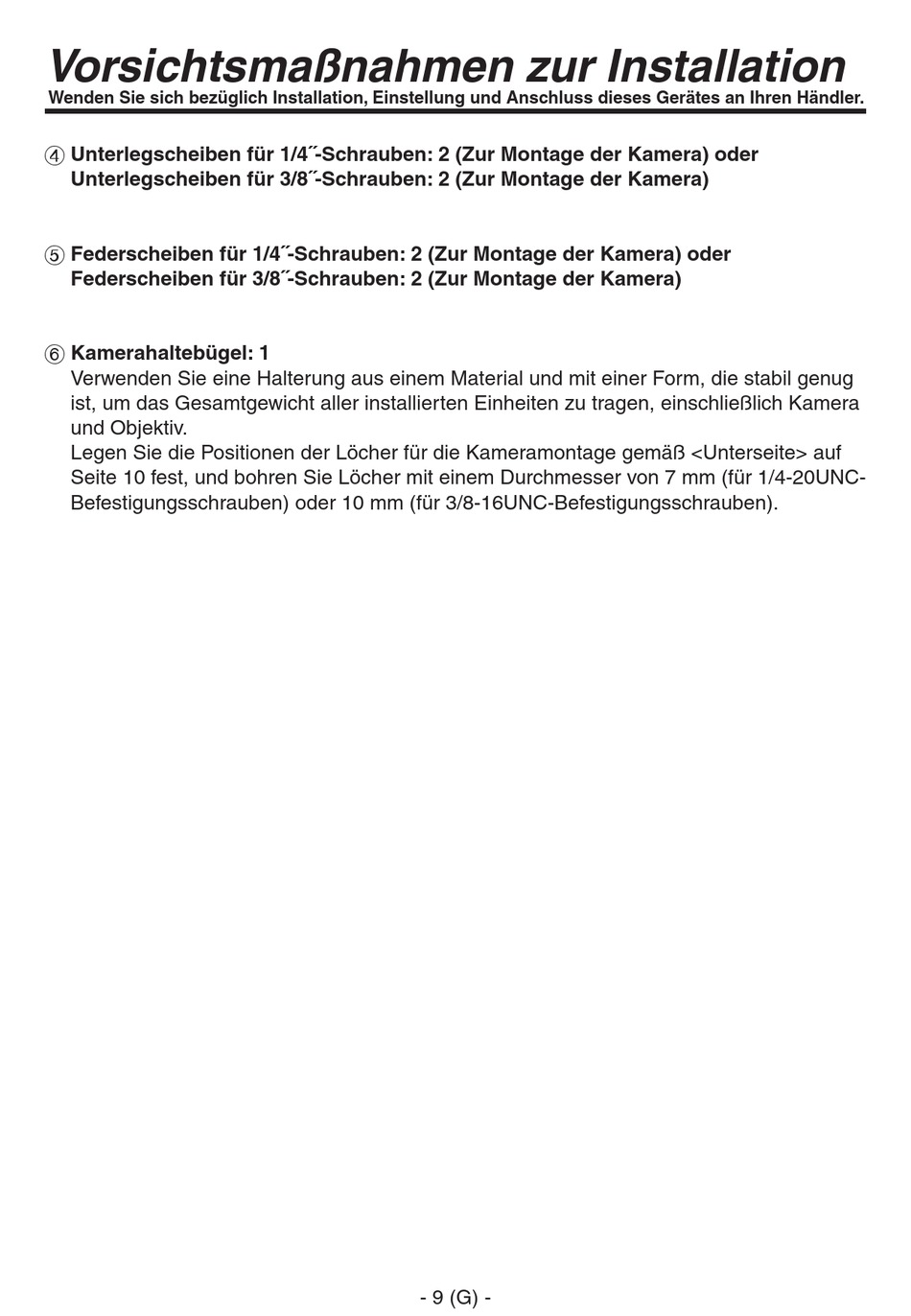

Panasonic AK-HC1500G Bedienungsanleitung Seite 76

Vorsichtsmaßnahmen zur Installation
Wenden Sie sich bezüglich Installation, Einstellung und Anschluss dieses Gerätes an Ihren Händler.
 Unterlegscheiben für 1/4˝-Schrauben: 2 (Zur Montage der Kamera) oder
Unterlegscheiben für 3/8˝-Schrauben: 2 (Zur Montage der Kamera)
 Federscheiben für 1/4˝-Schrauben: 2 (Zur Montage der Kamera) oder
Federscheiben für 3/8˝-Schrauben: 2 (Zur Montage der Kamera)
6 Kamerahaltebügel: 1
Verwenden Sie eine Halterung aus einem Material und mit einer Form, die stabil genug
ist, um das Gesamtgewicht aller installierten Einheiten zu tragen, einschließlich Kamera
und Objektiv.
Legen Sie die Positionen der Löcher für die Kameramontage gemäß <Unterseite> auf
Seite 0 fest, und bohren Sie Löcher mit einem Durchmesser von 7 mm (für /4-0UNC-
Befestigungsschrauben) oder 0 mm (für /8-6UNC-Befestigungsschrauben).
- 9 (G) -
