Panasonic AK-HC1500G Bedienungsanleitung Seite 213

Installazione

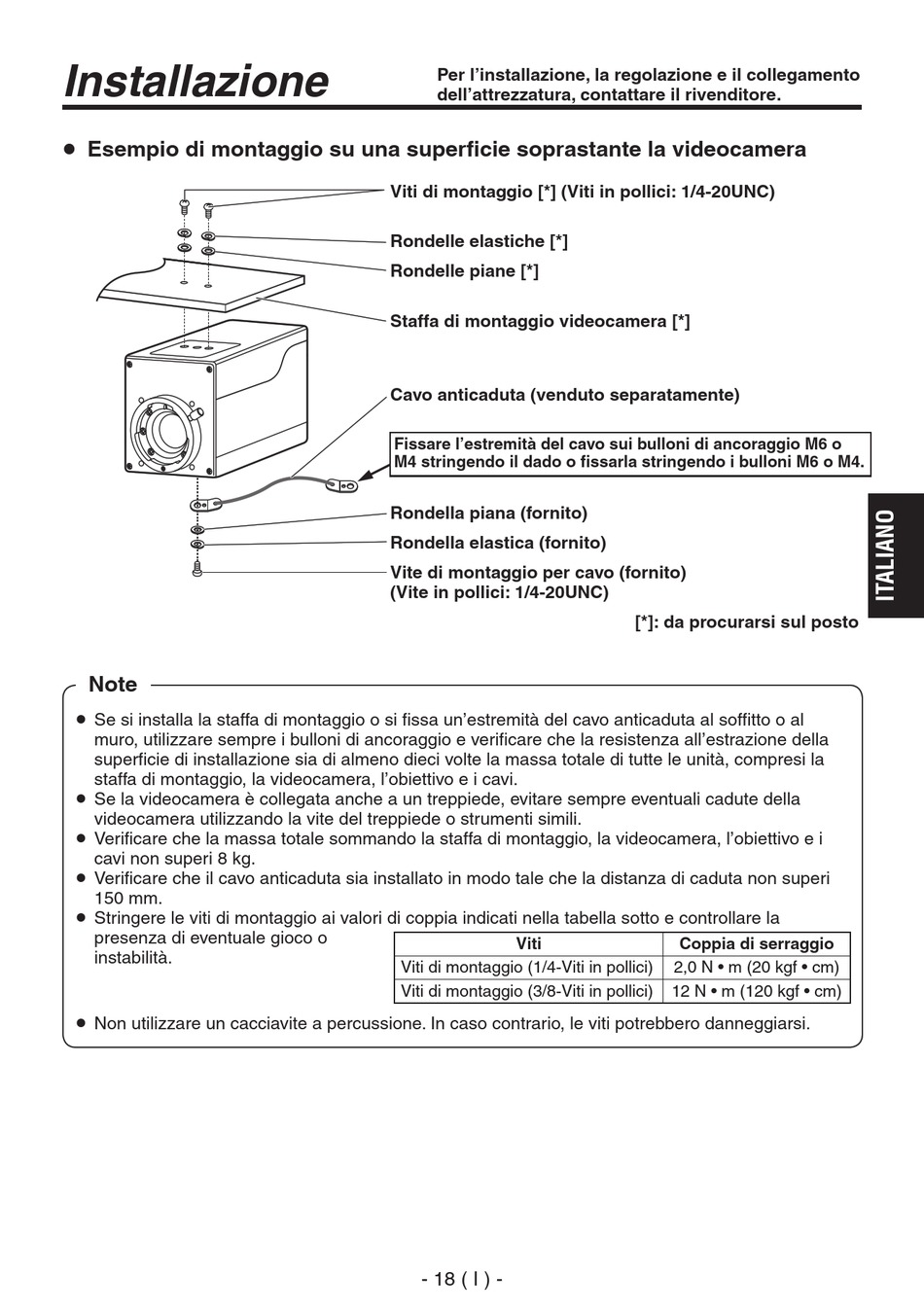

 Esempio di montaggio su una superficie soprastante la videocamera
Note
 Se si installa la staffa di montaggio o si fissa un'estremità del cavo anticaduta al soffitto o al
muro, utilizzare sempre i bulloni di ancoraggio e verificare che la resistenza all'estrazione della
superficie di installazione sia di almeno dieci volte la massa totale di tutte le unità, compresi la
staffa di montaggio, la videocamera, l'obiettivo e i cavi.
 Se la videocamera è collegata anche a un treppiede, evitare sempre eventuali cadute della
videocamera utilizzando la vite del treppiede o strumenti simili.
 Verificare che la massa totale sommando la staffa di montaggio, la videocamera, l'obiettivo e i
cavi non superi 8 kg.
 Verificare che il cavo anticaduta sia installato in modo tale che la distanza di caduta non superi
50 mm.
 Stringere le viti di montaggio ai valori di coppia indicati nella tabella sotto e controllare la
presenza di eventuale gioco o
instabilità.
 Non utilizzare un cacciavite a percussione. In caso contrario, le viti potrebbero danneggiarsi.
Per l'installazione, la regolazione e il collegamento
dell'attrezzatura, contattare il rivenditore.
Viti di montaggio [*] (Viti in pollici: 1/4-20UNC)
Rondelle elastiche [*]
Rondelle piane [*]
Staffa di montaggio videocamera [*]
Cavo anticaduta (venduto separatamente)
Fissare l'estremità del cavo sui bulloni di ancoraggio M6 o
M4 stringendo il dado o fissarla stringendo i bulloni M6 o M4.
Rondella piana (fornito)
Rondella elastica (fornito)
Vite di montaggio per cavo (fornito)
(Vite in pollici: 1/4-20UNC)
Viti
Viti di montaggio (/4-Viti in pollici)
Viti di montaggio (/8-Viti in pollici)
- 8 ( I ) -
[*]: da procurarsi sul posto
Coppia di serraggio
,0 N • m (0 kgf • cm)
 N • m (0 kgf • cm)
