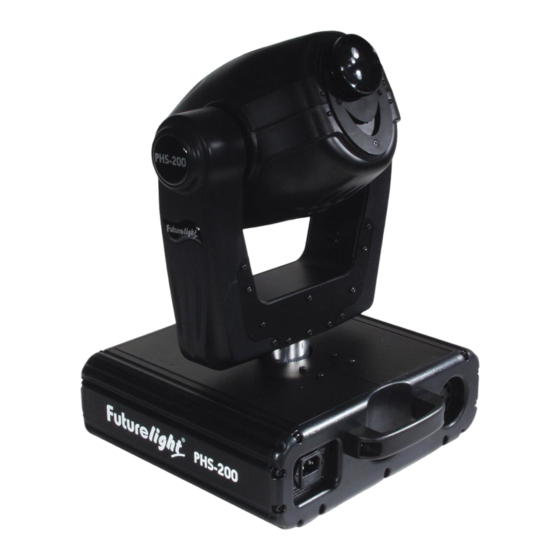

Futurelight PHS-200 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Futurelight Anleitungen
  4. Lichtanlage
  5. PHS-200
  6. Bedienungsanleitung

Futurelight PHS-200 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für PHS-200:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

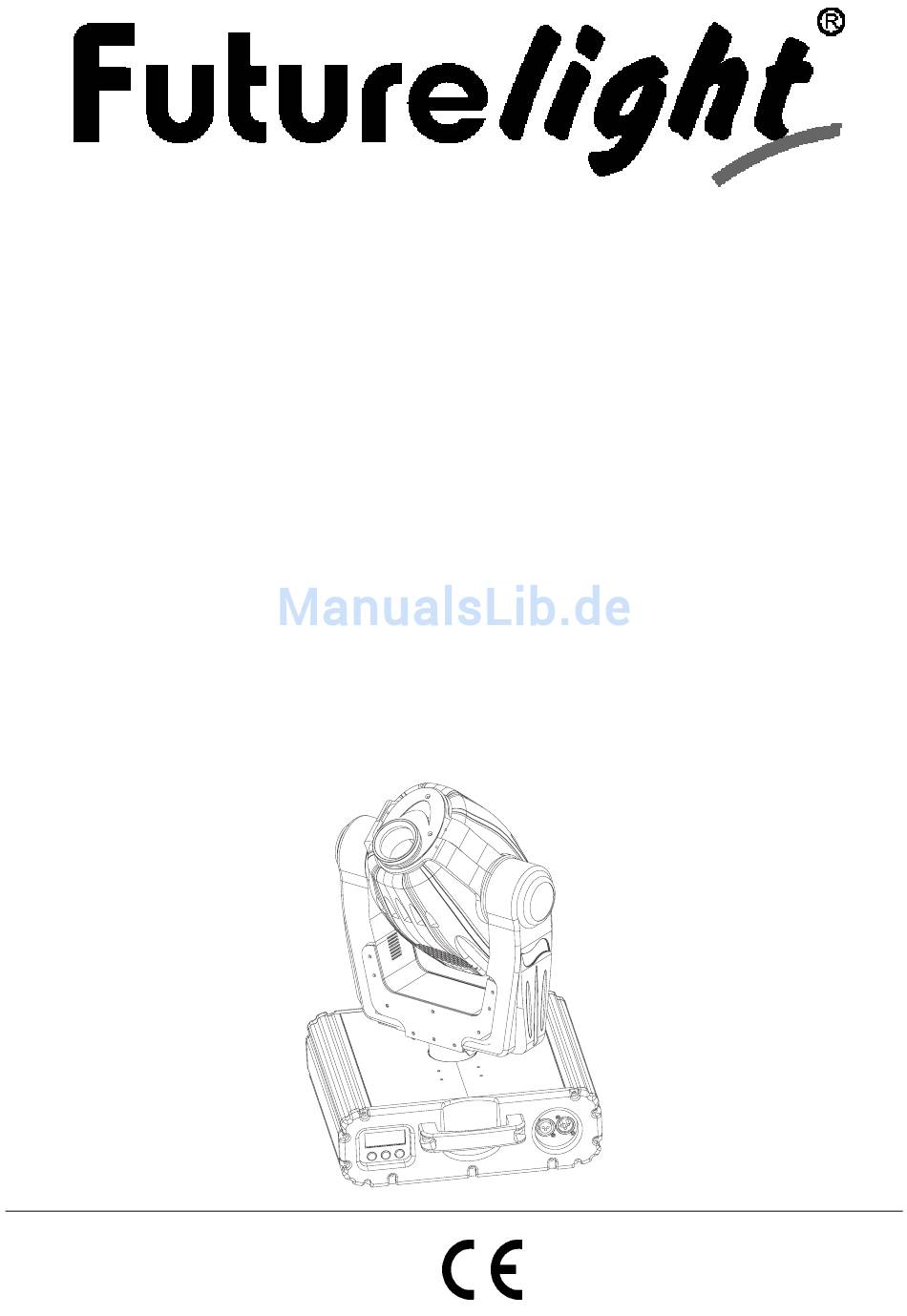

BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
PHS-200
Pro-Head-Spot
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Futurelight PHS-200

Inhaltszusammenfassung für Futurelight PHS-200

  • Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO PHS-200 Pro-Head-Spot © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.

  • Seite 2: Inhaltsverzeichnis

    MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido EINFÜHRUNG..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 5 GERÄTEBESCHREIBUNG ..........................6 Features ................................. 6 Geräteübersicht.............................. 7 INSTALLATION ..............................8 Lampeninstallation/Lampenwechsel ......................8 Einsetzen/Austauschen von Gobos ....................... 9 Lampenjustierung............................10 Projektormontage............................10 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor ..........13 Anschluss ans Netz............................
  • Seite 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.futurelight.com 3/75 51838165X87NXS_V_1_1.DOC...

  • Seite 4: Einführung

    - sicherstellen, dass gegebenenfalls jede erhaltene Ergänzung in die Anleitung einzuführen ist EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT PHS-200 entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den PHS-200 aus der Verpackung.

  • Seite 5: Bestimmungsgemäße Verwendung

    Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean- spruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde.

  • Seite 6: Gerätebeschreibung

    - - -m Das Bildzeichen bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf diesen Wert nicht unterschreiten! Achten Sie bei der Projektormontage, beim Projektorabbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist. Der Projektor ist immer mit einem geeigneten Sicherheitsfangseil zu sichern.

  • Seite 7: Geräteübersicht

    Geräteübersicht (1) Projektorkopf (2) Objektivlinse (3) Projektorarm (4) Base (5) Steuereinheit (6) Tragegriff (7) Gehäuseschrauben (8) Mode/Enter-Taste (9) Down-Taste (10) Up-Taste (11) Display (12) DMX-Ausgangsbuchse (13) DMX-Eingangsbuchse (14) Netzanschluss (15) Sicherungshalter (16) Lüfter 7/75 51838165X87NXS_V_1_1.DOC...

  • Seite 8: Installation

    INSTALLATION Lampeninstallation/Lampenwechsel LEBENSGEFAHR! Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! Zur Installation benötigen Sie eine MSD/HSD 200 GY-9,5, MSD/HSD 250 GY-9,5 oder MSD 250/2 GY-9,5 Lampe. Die Lampe darf nur nach Anlegen geeigneter Schutzkleidung (Schutzbrille, Schutzhandschuhe, Schutzhelm mit Visier, Lederschurz) gewechselt werden. ACHTUNG! Die Lampe muss gewechselt werden, wenn diese beschädigt ist oder sich durch Wärme verformt hat!

  • Seite 9: Einsetzen/Austauschen Von Gobos

    Schalten Sie das Gerät niemals ein, ohne vorher die Abdeckung geschlossen zu haben! Einsetzen/Austauschen von Gobos LEBENSGEFAHR! Gobos nur bei ausgeschaltetem Gerät austauschen Netzstecker ziehen! Wenn Sie andere Formen und Muster als die Standard-Gobos verwenden möchten, oder Gobos ausgetauscht werden sollen, gehen Sie wie folgt vor: ACHTUNG! Niemals die Schrauben der rotierenden Gobos lösen, da ansonsten die Kugellager geöffnet werden!

  • Seite 10: Lampenjustierung

    Lampenjustierung Der Lampenhalter des Gerätes wird ab Werk justiert. Da sich die verwendenden Lampen Hersteller Hersteller unterscheiden, kann es u. U. notwendig sein, die Position des Lampenhalters nachzujustieren. Zünden Sie die Lampe, öffnen Sie den Shutter und die Iris, stellen Sie die Dimmerintensität auf 100 % und fokussieren Sie den Lichtstrahl auf einer ebenen Oberfläche (Wand).
  • Seite 11 material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Projektors. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen. Der Projektor muss außerhalb des Handbereichs von Personen installiert werden.
  • Seite 12 (1) Omega-Halter (2) Haken (3) Sicherheitsfangseil (4) Schnellverschluss Verschrauben Sie je einen Haken über eine M12 Schraube und Mutter mit den Omega-Haltern. Führen Sie die beiden Schnellverschlüsse des ersten Omega-Halters in die dafür vorgesehenen Öffnungen an der Geräteunterseite ein. Drehen Sie die Schnellverschlüsse im Uhrzeigersinn bis zum Anschlag fest. Installieren Sie den zweiten Omega-Halter.

  • Seite 13: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor

    Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Die Verbindung zwischen Controller und Projektor sowie zwischen den einzelnen Geräten muss mit einem zweipoligen geschirmten Kabel erfolgen.

  • Seite 14: Bedienung

    3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der PHS-200 den Betrieb auf. Während des Reset justieren sich die Motoren aus und das Gerät danach betriebsbereit. Stand Alone-Betrieb Der PHS-200 lässt sich im Stand Alone-Betrieb ohne Controller einsetzen.

  • Seite 15: Dmx-Protokoll

    -wenn kein 3-poliges XLR-Kabel (DMX Signalkabel vom Controller) in die DMX-Eingangsbuchse des PHS- 250 gesteckt wurde. -wenn der Controller ausgeschaltet oder defekt ist. -das Kabel oder der Stecker defekt ist oder das Signalkabel nicht richtig eingesteckt ist. Ω Achtung: Am letzten Projektor muss die DMX-Leitung durch einen 120 .

  • Seite 16: Control Board

    156-175 Gobo 3 Shake mit zunehmender Geschwindigkeit 176-195 Gobo 4 Shake mit zunehmender Geschwindigkeit 196-215 Gobo 5 Shake mit zunehmender Geschwindigkeit 216-235 Gobo 6 Shake mit zunehmender Geschwindigkeit 236-255 Gobo 7 Shake mit zunehmender Geschwindigkeit Steuerkanal 6 - Goborotation DMX-Wert Eigenschaft Keine Rotation 8-127...

  • Seite 17: Hauptfunktionen

    Hauptfunktionen A001 - Einstellen der DMX-Startadresse 1. Drücken Sie 3 Sekunden lang die Enter-Taste, um ins Hauptmenü zu gelangen (Display blinkt). 2. Drücken Sie die Enter-Taste und stellen Sie die DMX-Adresse über die Up/Down-Tasten ein. 3. Drücken Sie die Enter-Taste zur Bestätigung. 4.
  • Seite 18 2. Wählen Sie “rTIL” durch Drücken der Up-Taste. 3. Drücken Sie die Enter-Taste, auf dem Display erscheint “ON” oder “OFF”. 4. Drücken Sie die Up-Taste zur Auswahl von “ON” wenn Sie diese Funktion aktivieren möchten oder “OFF” wenn nicht. 6. Drücken Sie die Enter-Taste oder die Exit/Down-Taste um den Modus zu verlassen. Rest - Reset 1.

  • Seite 19: Reinigung Und Wartung

    a) Szenen editieren via Control Baord 1. Drücken Sie 3 Sekunden lang die Enter-Taste, um ins Hauptmenü zu gelangen (Display blinkt). 2. Wählen Sie “EDIT” durch Drücken der Up-Taste. 3. Drücken Sie die Enter-Taste, auf dem Display erscheint “SCEX”, “X” steht für die zu editierende Szenennummer.

  • Seite 20: Sicherungswechsel

    2) An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse) dürfen keine Verformungen sichtbar sein. 3) Mechanisch bewegte Teile wie Achsen, Ösen u. Ä. dürfen keinerlei Verschleißspuren zeigen (z.B. Materialabrieb oder Beschädigungen) und dürfen sich nicht unwuchtig drehen. 4) Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse Leitungen) oder Ablagerungen aufweisen.

  • Seite 21: Technische Daten

    OSRAM HSD250/2 90V/250W GY9,5 3000h 7800K Best.-Nr. 89106110 PHILIPS MSD250/2 90V/250W GY-9,5 2000h Best.-Nr. 89106115 SYLVANIA BA250/2 SE D 90V/250W GY-9,5 Best.-Nr. 89106120 Empfohlene Controller: FUTURELIGHT CP-256 Controller Best.-Nr. 51834285 FUTURELIGHT CP-256/32 Controller Best.-Nr. 51834286 Wizard-512 DMX-Software + Interface Best.-Nr. 51860101 Wizard-1024 DMX-Software + Interface Best.-Nr.
