MindPrint T.R.I.O.

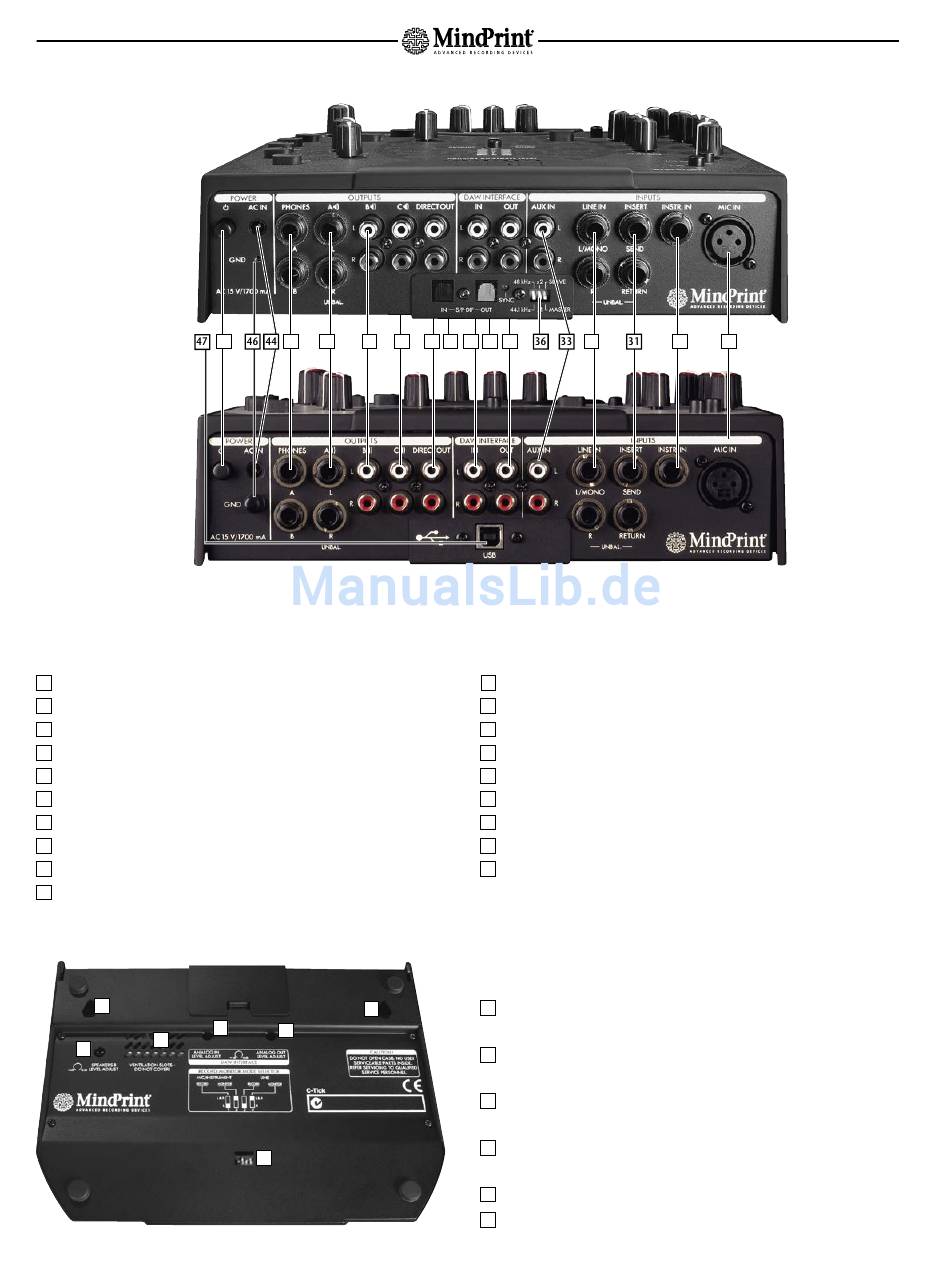

Panneau arrière
TRIO existe en
deux versions :
S/P-DIF
USB
29
MIC IN : entrée micro
30
INSTR. IN : entrée instruments
31
INSERT : insert Send et Return
32 LINE IN : entrée Line stéréo
33
AUX IN : entrée stéréo
34
DAW DIGITAL IN : entrée optique S/PDIF
35
DAW DIGITAL OUT : sortie optique S/PDIF
36
Ports SYNC : permet de régler la synchronisation et la fréquence
37
DAW ANALOG OUT : sortie stéréo vers la station DAW
38
DAW ANALOG IN : entrée stéréo de la station DAW
53
50
52
49
46
45 43 42 41 40
53
51
48
39 34 38 35 37 32
39
DIRECT OUT : sortie master du DAW ON et MONITOR ON
40
SPEAKERS C : sortie vers la paire de moniteurs C
41
SPEAKERS B : sortie vers la paire de moniteurs B
42 SPEAKERS A : sortie vers la paire de moniteurs A
43
PHONES : prises casques A et B
44
AC IN : prise secteur
45
POWER : interrupteur d'alimentation
46
GROUND : vis de mise à la terre
47
USB
Panneau inférieur
48
Commutateur DIP permettant de router les signaux vers les
circuits d'enregistrement et de monitoring
49
Bouton permettant de régler avec précision le niveau de
sortie SPEAKERS B
50
Bouton permettant de régler avec précision l'entrée
analogique de l'interface DAW
51
Bouton permettant de régler avec précision la sortie
analogique de l'interface DAW
52
Grille d'aération – NE PAS COUVRIR !
53 Orifices pour montage vertical
30 29
