MindPrint
T.R.I.O.

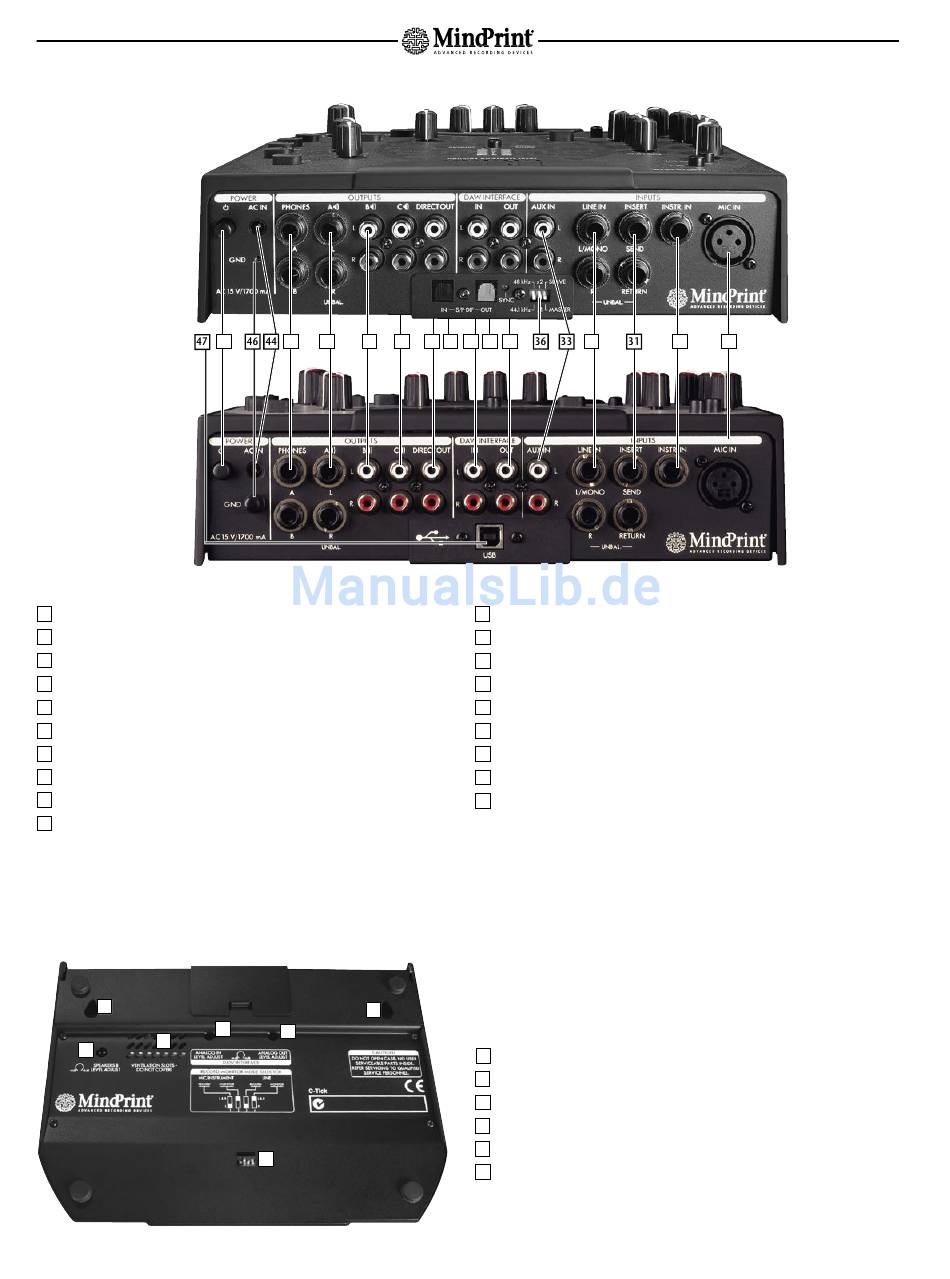

Rückseite
TRIO gibt es in zwei
Modellvarianten:
S/P-DIF
USB
29
MIC IN: Mikrofon-Eingang
30
INSTR. IN: Instrumenten-Eingang
31
INSERT: Insert-Send und Return
32
LINE IN: Stereo-Line-Eingang
33
AUX IN: Stereo-Eingang
34
DAW DIGITAL IN: optischer S/PDIF-Eingang
DAW DIGITAL OUT: optischer S/PDIF-Ausgang
35
36
SYNC Board: zum Einstellen von Synchronisation und Frequenz
37
DAW ANALOG OUT: Stereo-Ausgang zur DAW
38
DAW ANALOG IN: Stereo-Eingang von DAW
53
52
49
26
45
43
42
41
53
50
51
48
40
39
34
38
35 37
39
DIRECT OUT: Summenausgang von DAW ON und MONITOR ON
40
SPEAKERS C: Ausgang zu Monitor-Paar C
SPEAKERS B: Ausgang zu Monitor-Paar B
41
42
SPEAKERS A: Ausgang zu Monitor-Paar A
43
PHONES: Kopfhörerbuchsen A und B
AC IN: Anschluss für das Steckernetzteil
44
POWER: Netzschalter
45
46
GROUND: Schraube zur Erdung
USB
47

Unterseite

48
DIP-Schalter zum Einstellen des Aufnahme-/Monitoring-Routings
49
Drehregler zur Feinabstimmung von SPEAKERS B Output-Level
50
Drehregler zur Feinabstimmung des DAW-Interface-Analog-Inputs
51
Drehregler zur Feinabstimmung des DAW-Interface-Analog-Outputs
52
Lüftungsschlitze - bitte NICHT abdecken!
53
Aufhängevorrichtungen zur vertikalen Montage
