MindPrint T.R.I.O.

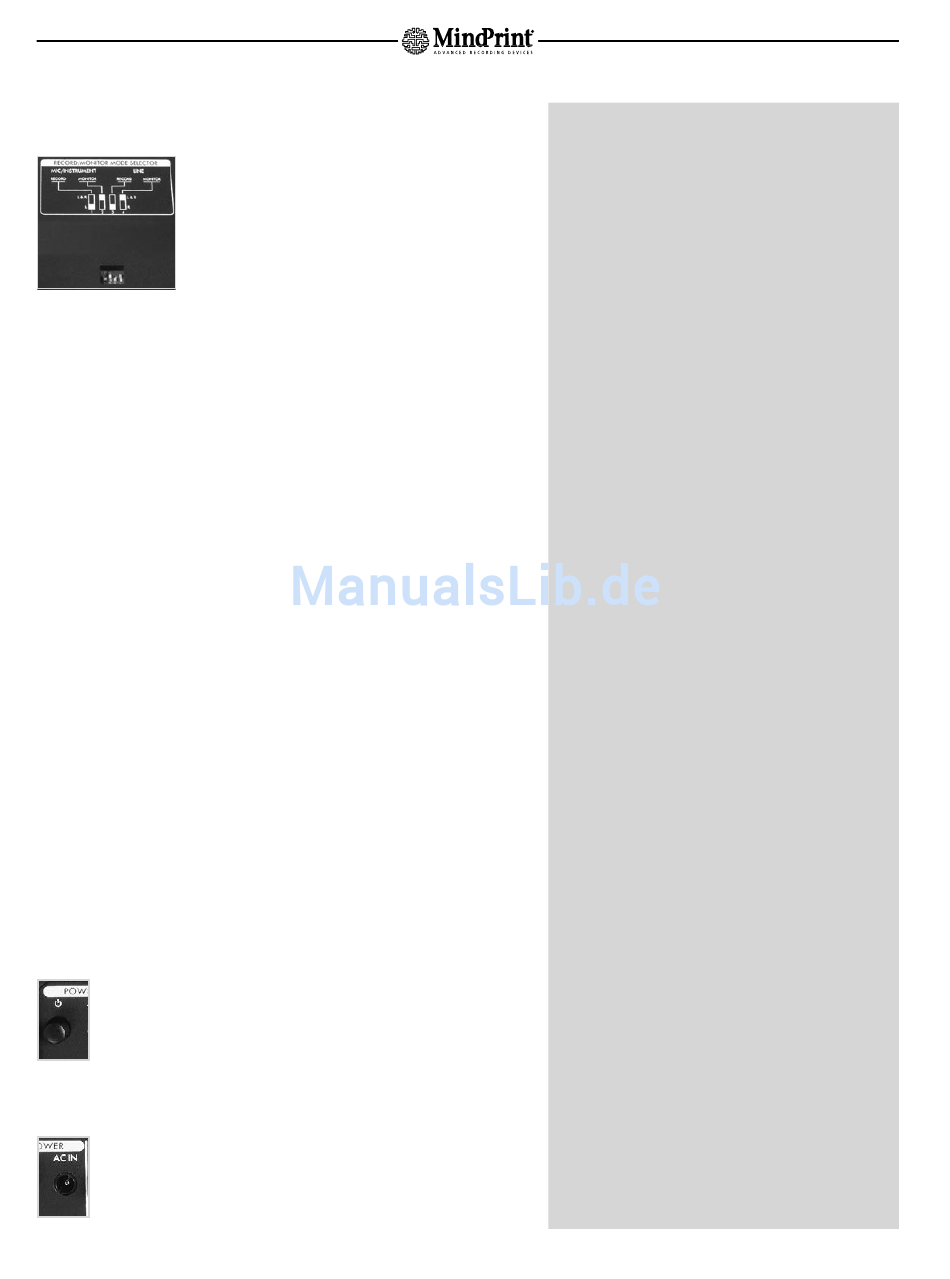

10. Record/Monitor Mode Selector

Auf der Unterseite des T.R.I.O.™ befindet sich
ein ein 4-fach Miniatur-DIP-Schalter, mit dem
sich Zuordnungen für Aufnahme- und Abhörpfad
einstellen lassen.

10.1 MIC/INSTR RECORD (1)

Schaltet das Signal des MIC/INSTR. Kanals im Aufnahmeweg von „nur
Links" (= Kanal 1 der Recording Software) nach „Links & Rechts" (Signal auf
beiden Kanälen gleichzeitig)

10.2 MIC/INSTR. MONITOR (2)

Schaltet das Signal des MIC/INSTR. Kanals im Monitorweg von „nur Links"
nach „Links & Rechts" (Stereomitte); dies gilt für PHONES, DIRECT OUT
und SPEAKERS A/B/C.

10.3 LINE RECORD (3)

Schaltet das Signal des LINE Kanals im Aufnahmeweg von „nur Rechts"
(= Kanal 2 der Recording Software, evtl. Monosumme) nach „Links &
Rechts" (Stereo)

10.4 LINE MONITOR (4)

Schaltet das Signal des LINE Kanals im Monitorweg von „nur Rechts"
(evtl. Monosumme) nach „Links & Rechts" (Stereo); dies gilt für PHONES,
DIRECT OUT und SPEAKERS A/B/C.

11. Diverses

11.1 POWER Schalter
Auf der Rückseite links befindet sich der POWER Schalter, der
den T.R.I.O.™ ein-und ausschaltet. In eingeschaltetem Zustand
leuchtet entweder die INPUTS oder OUTPUTS LED (abhängig
vom Schaltzustand).

11.2 Netzbuchse

Über das externe Steckernetzteil mit 15V Wechselspannung
und 1700mA Leistung wird T.R.I.O.™ an das Stromnetz
angeschlossen.
38
Der T.R.I.O.™ ist ein Gerät mit zwei Eingangskanälen. Die Bedeu-
y
tung von zwei Kanälen ist hier nicht zwingend mit der Bedeutung
von Stereo gleichzusetzen. Bei reinen Stereo-Geräten entspricht
Kanal 1 immer links, Kanal 2 immer rechts. Beim T.R.I.O.™ kann
man sowohl für den Mono Kanal als auch den Stereo-Kanal ent-
scheiden, auf welche DAW-Eingänge sie geroutet werden und auf
welchen Kopfhörer-/Boxenseiten sie ausgegeben werden.
Im Lieferzustand stehen alle 4 Schalter auf Stellung ON = L/R.
y
Das bedeutet, dass sowohl das MIC/INSTR.-Signal als auch das
LINE-Signal an beiden DAW- Inputs und auf beiden Kopfhörer-
/Lautsprecherseiten anliegt und so z.B. schon allein durch das
Scharfschalten der entsprechenden DAW-Inputs flexibel geroutet
werden kann.
Die Einstellungen am RECORD/MONITOR MODE SELECTOR
y
wirken auf die gesamte Monitorsektion, also sowohl auf die Kopf-
hörer als auch auf DIRECT OUT und die Lautsprecherausgänge. Es
kann also schon mal vorkommen, dass das Monitorsignal auf nur
einer Boxenseite hörbar ist - dann ist wahrscheinlich der entspre-
chende DIP-Schalter dementsprechend eingestellt.
Der RECORD/MONITOR MODE SELECTOR wird im normalen
y
Betrieb zwar gar nicht auffallen, er bietet allerdings sehr nützliche
Optionen: Will der Gitarrist z.B. eine bereits eingespielte Gitarre
doppeln, hat er dadurch die Möglichkeit, die bereits eingespielte
Gitarre nur auf der linken Kopfhörerseite/Box zu hören, und die,
die er jetzt einspielen will, auf der rechten.
Anderes Beispiel: Will man die Gitarre zusammen mit einem
Stereoeffekt aus einem Effektgerät aufnehmen, dann stellt man alle
Schalter auf Position ON (= Defaulteinstellung) und erhält so eine
Stereoaufnahme, bei der das Gitarrensignal in der Mitte liegt und
das Effektsignal echt Stereo ist.
Bei Verlust/Defekt des Steckernetzteiles nur ein original
x
MindPrint ® Ersatz-Steckernetzteil verwenden; andere Netzteile
können zu einer Beschädigung des T.R.I.O.™ führen. Das original
MindPrint ® Steckernetzteil gibt's im autorisierten Fachhandel oder
im MindPrint ® Webshop unter www.mindprint.com
Eine saubere Stromversorgung ist eine entscheidende Vorausset-
y
zung für klanglich hervorragende Gesamtergebnisse. Deshalb hat
der T.R.I.O.™ ein grosszügig dimensioniertes externes Netzteil,
um in jeder Betriebssituation ausreichend Power für den Mikrofon-
eingang und die beiden Kopfhörerverstärker zu gewährleisten.
Sobald eines der am T.R.I.O.™ angeschlossenen Geräte geerdet
y
