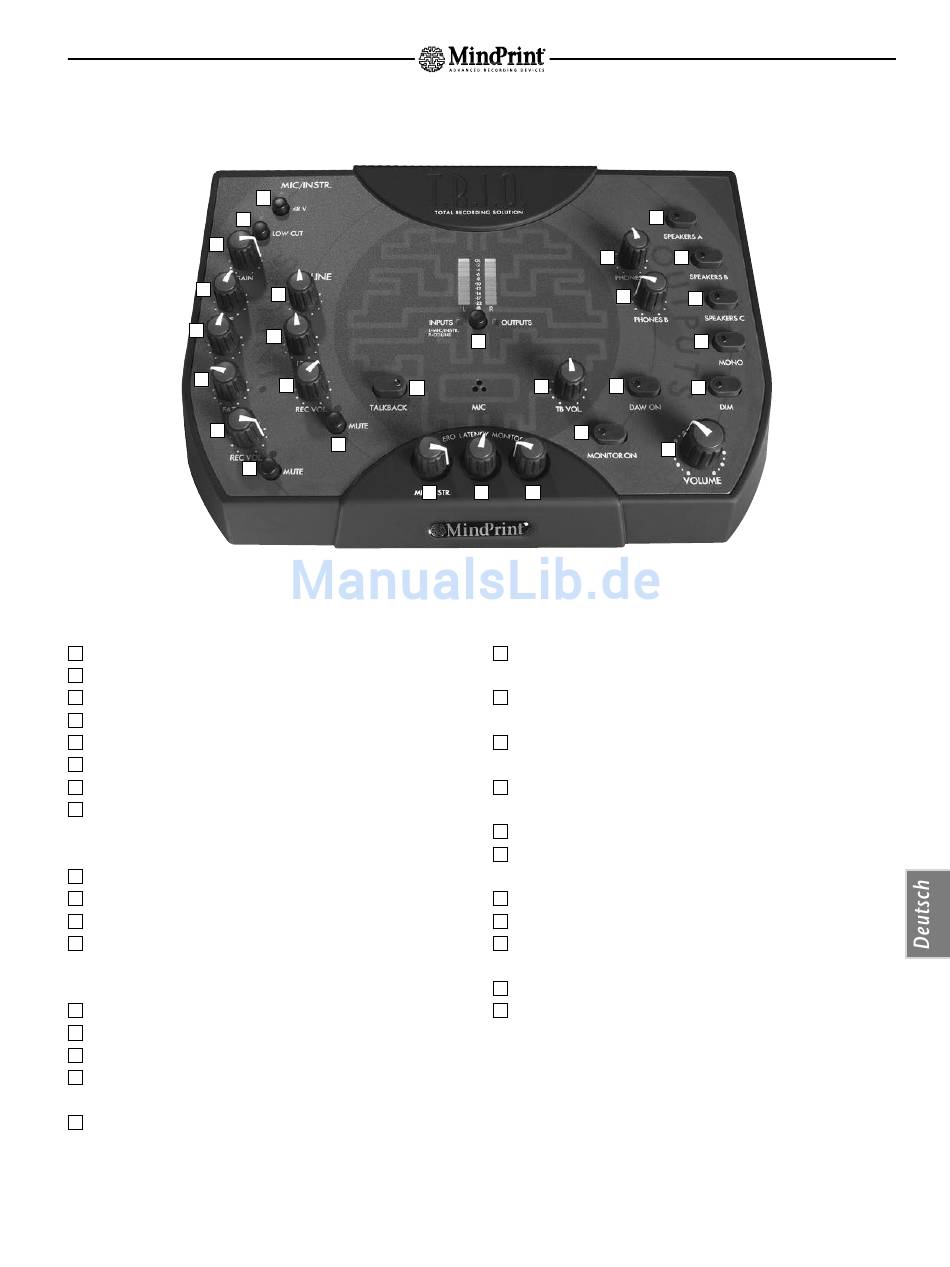

Vorderseite - MINDPRINT TRIOS/P-DIF Bedienungsanleitung

Vorderseite

2
3
4
5
6
7
8
Mic-/Instrument-Preamp
1 48 V: aktiviert die 48 Volt Phantomspeisung
2 LOW CUT: aktiviert das Low-Cut Filter
3 GAIN: regelt den Eingangspegel
4 HF: regelt die Höhenanhebung/-absenkung
5 LF: regelt die Bassanhebung/-absenkung
6 FAT: regelt die Signalverdichtung des Kompressors
7
REC VOL.: regelt den Aufnahmepegel zur DAW
8 MUTE: schaltet den MIC/INSTR. Kanal stumm
Stereo Line-Preamp
9 HF: regelt die Höhenanhebung/-absenkung
10 LF: regelt die Bassanhebung/-absenkung
11
REC VOL.: regelt den Aufnahmepegel zur DAW
12 MUTE: schaltet den LINE-Kanal stumm
Zero Latency Monitor
13 MIC/INSTR.: regelt den Abhörpegel des Channelstrips
14 LINE: regelt den Abhörpegel des LINE-Kanals
15
AUX: regelt den Abhörpegel des AUX-Einganges
16 MONITOR ON: schaltet MIC/INSTR., LINE und AUX
auf die Monitorschiene
17
DAW ON: schaltet das von der Digital-Audio-Workstation
kommende Signal auf die Monitorschiene
1
9
10
11
26
12
13
19
24
25
28
27 17
16
14 15
Abhörsektion
18 VOLUME: regelt die Gesamtlautstärke der Monitorsektion
(außer Headphones und DIRECT OUT)
19 SPEAKERS A: aktiviert den Ausgang zum Monitor-Paar A
(Haupt-Monitore)
20 SPEAKERS B: aktiviert den Ausgang zum Monitor-Paar B
(Alternativ-Monitore)
21
SPEAKERS C: aktiviert den Ausgang zum Monitor-Paar C
(bzw. Subwoofer)
22 MONO: schaltet das Monitorsignal auf Mono
23
DIM: reduziert die Gesamtlautstärke der Monitor-Sektion um
20 dB (außer Headphones)
24 PHONES A: regelt die Lautstärke von Kopfhöreranschluss A
25
PHONES B: regelt die Lautstärke von Kopfhöreranschluss B
26 TALKBACK: schaltet das TALKBACK-Mikrofon (MIC) auf die
Kopfhörer (nicht auf die SPEAKERS)
27
TB VOL: regelt die Lautstärke des TALKBACK-Mikrofones
28 INPUTS/OUTPUTS: schaltet die LED-Anzeigen von Eingang
auf Ausgang um
®
MindPrint T.R.I.O.
20
21
22
23
18
25
