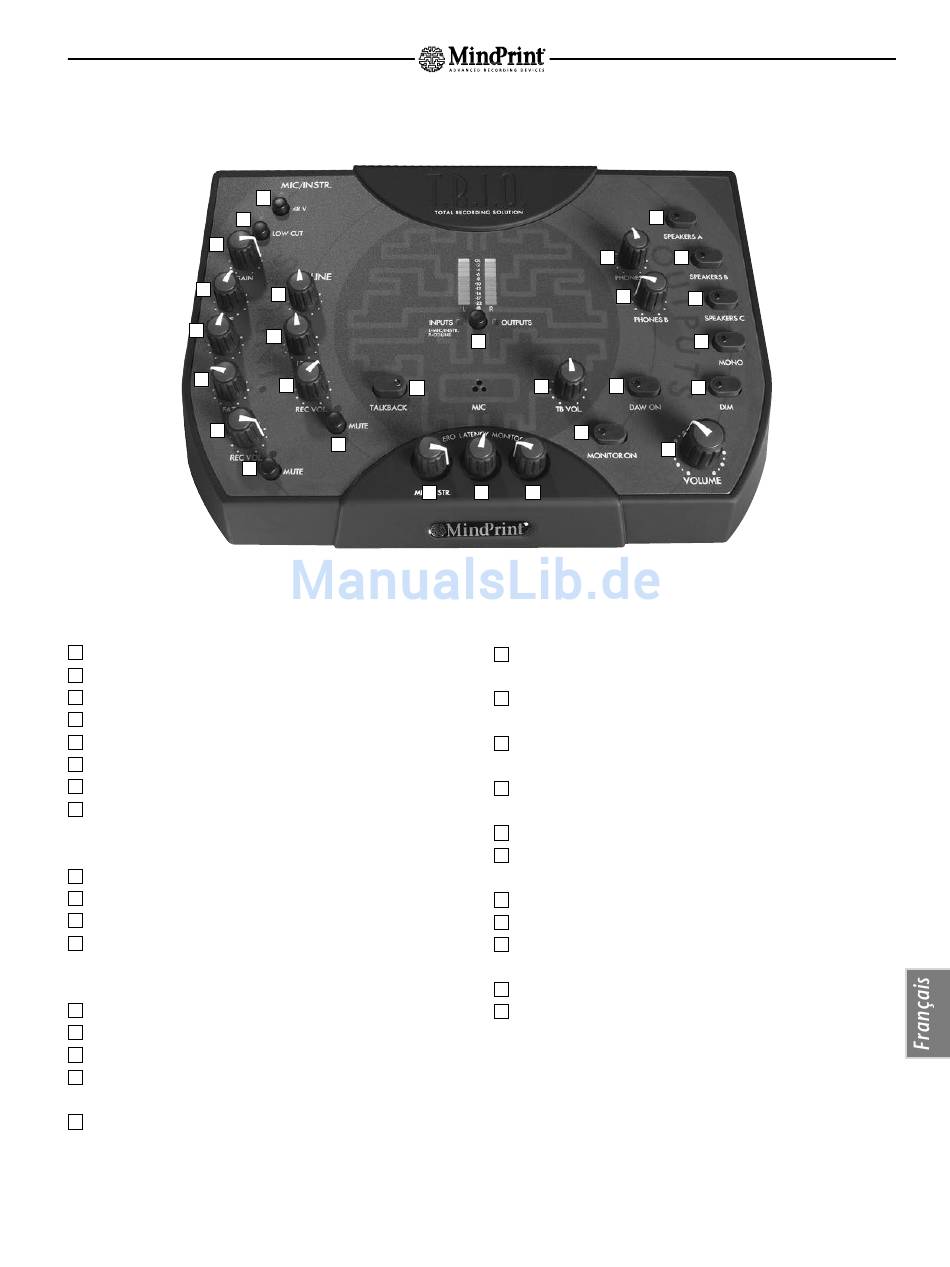

Panneau avant

2
3
4
5
6
7
8
Préampli micro/instrument
1 48 V : active l'alimentation fantôme 48 Volts
2
LOW CUT : active le filtre Low-Cut
3
GAIN : règle le niveau d'entrée
4 HF : règle le renforcement/l'affaiblissement des aigus
5
LF : règle le renforcement/l'affaiblissement des basses
6 FAT : règle la compression des signaux du compresseur
7
REC VOL. : règle le niveau d'enregistrement vers la station DAW
8
MUTE : désactive le canal MIC/INSTR.
Préampli Line stéréo
9
HF : règle le renforcement/l'affaiblissement des aigus
10 LF : règle le renforcement/l'affaiblissement des basses
11
REC VOL. : règle le niveau d'enregistrement vers la station DAW
12
MUTE : désactive le canal LINE
Zero Latency Monitor
13
MIC/INSTR. : règle le niveau d'écoute de la tranche de console
14 LINE : règle le niveau d'écoute du canal LINE
15
AUX : règle le niveau d'écoute de l'entrée AUX
16
MONITOR ON : fait passer les canaux MIC/INSTR., LINE et AUX
sur le circuit de monitoring
17
DAW ON : fait passer le signal provenant de la station DAW sur
le circuit de monitoring
1
9
10
11
26
12
13
19
24
25
28
27 17
16
14 15
Section de monitoring
VOLUME : règle le volume général de la section de monitoring
18
(sauf casques et DIRECT OUT)
SPEAKERS A : active la sortie vers la paire de moniteurs A
19
(moniteurs principaux)
SPEAKERS B : active la sortie vers la paire de moniteurs B
20
(moniteurs auxiliaires)
21 SPEAKERS C : active la sortie vers la paire de moniteurs C
(ou le subwoofer)
MONO : fait passer le signal des moniteurs en mono
22
23 DIM : fait baisser de 20 dB le volume général de la section de
monitoring (sauf casques)
PHONES A : règle le volume de la prise casque A
24
25 PHONES B : règle le volume de la prise casque B
TALKBACK : permet de passer du micro TALKBACK (MIC) aux
26
casques (pas aux SPEAKERS)
27 TB VOL : règle le volume du micro TALKBACK
INPUTS/OUTPUTS : indique par des DEL les signaux d'entrée ou
28
de sortie
®
MindPrint T.R.I.O.
20
21
22
23
18
45
