Hinweis: Bei der Verwendung von Remote-Kontakten werden die Signalquellen*
* Signalquellen sind:
S1IND ... S6IND,
MFI1D,
EM-S1IND ... EM-S3IND
15 14 13 12 11 10 9
50
50
virtuell vom Steuerwort 410 übernommen. Signale an den Hardware-
Klemmen werden über die Standard-Betriebsarten (z. B. 71 für S2IND)
nicht ausgewertet.
Um Signale an den Hardware-Klemmen auswerten zu können, stehen
spezielle Betriebsarten zur Verfügung, die mit dem Zusatz „(Hardware)"
gekennzeichnet sind und von 526 bis 546 nummeriert zur Verfügung ste-
hen.
Ausnahme: Die Freigabe muss immer über den Hardware-Eingang S1IND
(X210A.3) und das Bit 0 „S1IND" des Steuerwortes erfolgen.
Eine Reglerfreigabe allein per Software ist nicht möglich.

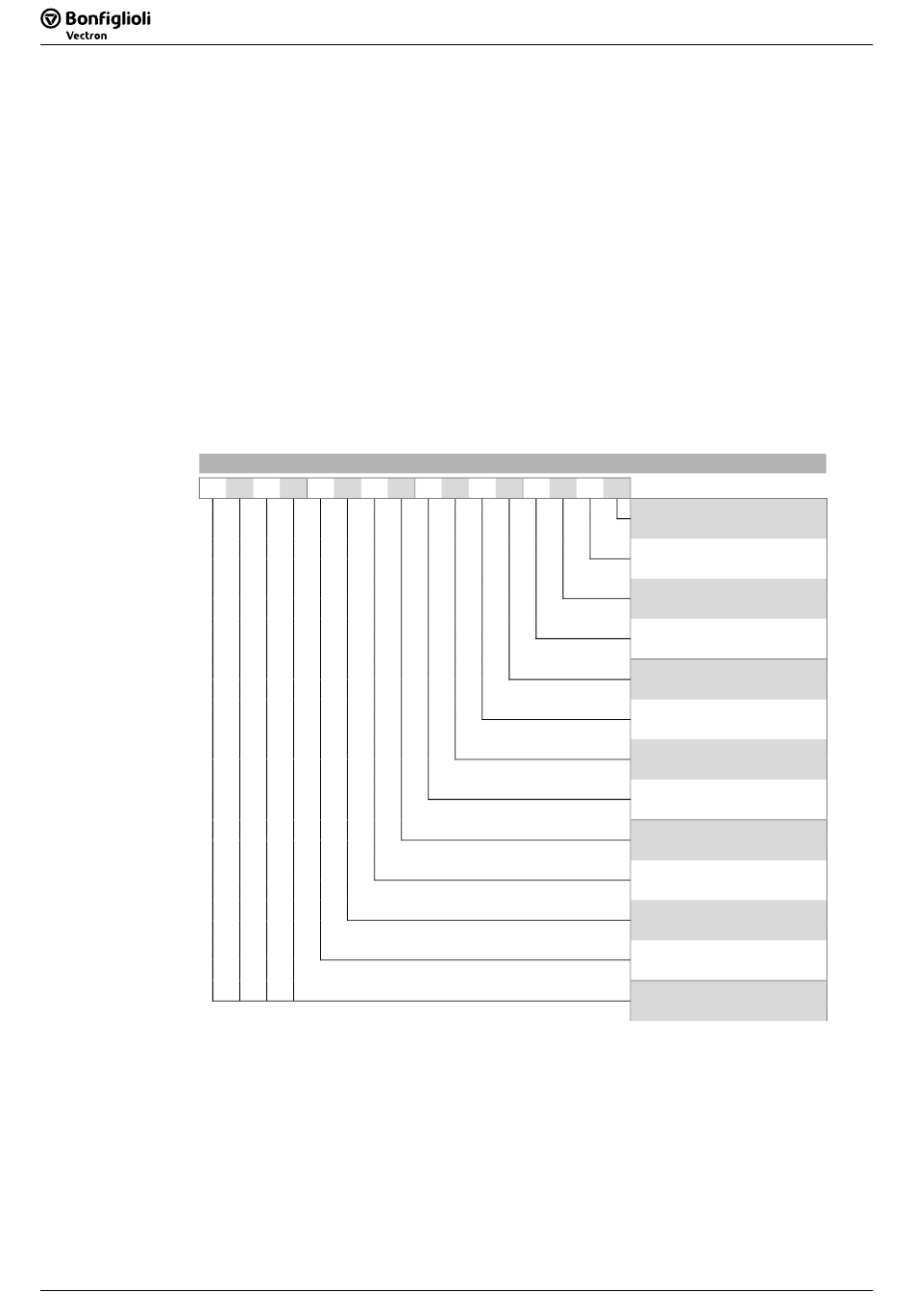

Steuerwort
8 7 6
CM-232/CM-485 Betriebsanleitung
CM-232/CM-485 Betriebsanleitung
410
5 4 3 2 1 0 Bit
0
S1IND
1
S2IND
2
S3IND
3
S4IND
4
S5IND
5
S6IND
6
MFI1D
7
EM-S1IND
8
EM-S2IND
9
EM-S3IND
10
-
11
-
12 – 15
-
