Demontage

Frequenzumrichter spannungsfrei schalten und gegen Wiedereinschalten si-
chern!
Entfernen Sie die Abdeckungen (1) und (2) des Frequenzumrichters.
7
Lösen Sie die M2-Schraube (7) am Kommunikationsmodul.

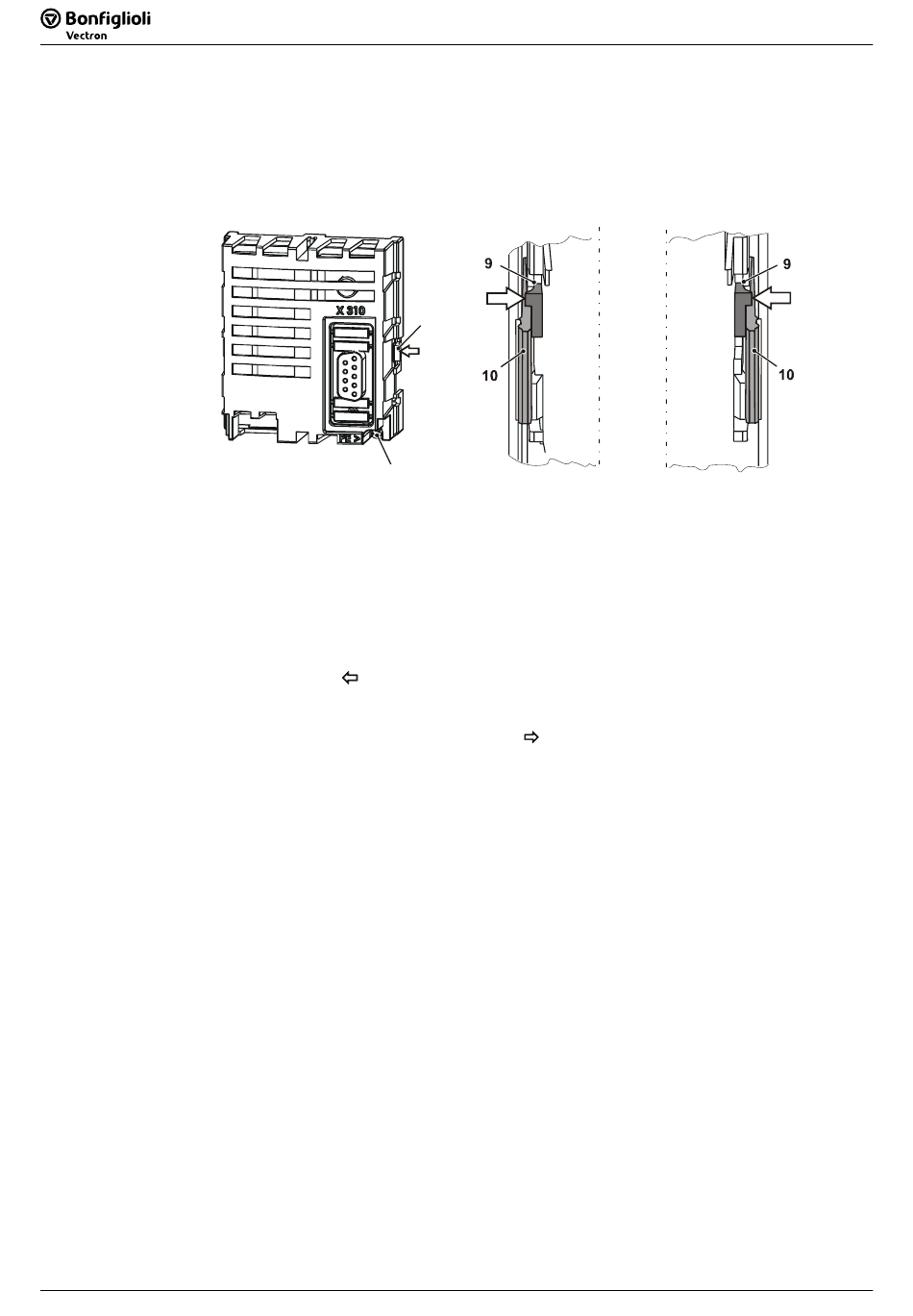

Ziehen Sie das Kommunikationsmodul vom Steckplatz B (4), indem Sie zuerst
rechts und dann links die Rasthaken (9) des Moduls mit einem kleinen Schrau-
bendreher aus dem Gehäuse des Frequenzumrichters entriegeln.
Die Rasthaken (9) befinden sich an der Stelle, wo die Rasthaken (10) für die
obere Abdeckung (1) aus dem Gehäuse des Frequenzumrichters ragen.
Führen Sie dazu den Schraubendreher vorsichtig in den Spalt zwischen Mo-
•
dulgehäuse und Frequenzumrichter und drücken Sie den Rasthaken in Pfeil-
richtung ( ) nach innen. Wenn die rechte Seite entriegelt ist, ziehen Sie
das Modul rechts etwas aus seiner Halterung und halten es fest.
• Halten sie das Modul rechts fest, während Sie den Rasthaken auf der linken
Seite auf gleiche Weise entriegeln (
Ziehen Sie das Modul vorsichtig von seinem Steckplatz indem Sie abwech-
•
selnd an der rechten und an der linken Seite ziehen.
Demontieren Sie die PE-Feder (5).
Montieren Sie die beiden Abdeckungen (1) und (2).
