3
3.1
Das Kommunikationsmodul wird für die Montage vormontiert in einem Gehäuse ge-
liefert. Zusätzlich ist für die PE-Anbindung (Schirmung) eine PE-Feder beigelegt.
Vorsicht!
Arbeitsschritte:
•
•
Steckplatz A
•
•
•
•
•
08/08
08/08
Montage/Demontage des Kommunikationsmoduls
Montage
Vor der Montage des Kommunikationsmoduls muss der Frequenzum-
richter spannungsfrei geschaltet werden.
Ein Montage unter Spannung ist nicht zulässig und führt zur Zerstörung
des Frequenzumrichters und/oder des Kommunikationsmoduls.
Die auf der Rückseite sichtbare Leiterkarte darf nicht berührt werden,
da Bauteile beschädigt werden können.
Frequenzumrichter spannungsfrei schalten und gegen Wiedereinschalten si-
chern!

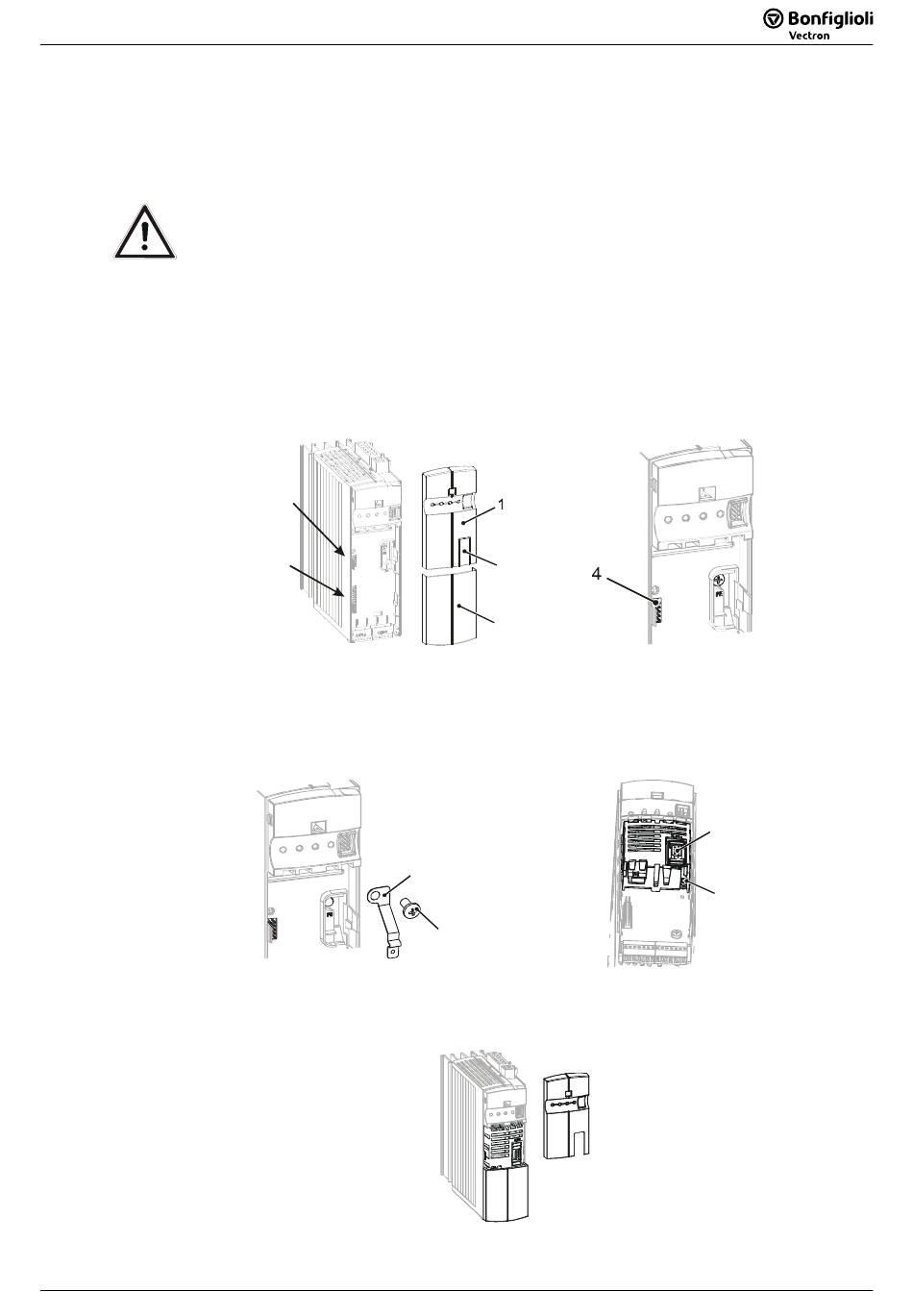

Entfernen Sie die Abdeckungen (1) und (2) des Frequenzumrichters. Steck-
platz B (4) für das Kommunikationsmodul wird zugänglich.
Steckplatz B
Montieren Sie die mitgelieferte PE-Feder (5) mit Hilfe der im Gerät vorhandenen
M4-Schraube (6). Die Feder muss dabei mittig ausgerichtet sein.
Stecken Sie das Kommunikationsmodul auf Steckplatz B (4) bis dieses hörbar
einrastet.
Verschrauben Sie das Kommunikationsmodul und die PE-Feder (5) mit der am
Modul vorhandenen M2-Schraube (7).
Brechen Sie in der oberen Abdeckung (1) den vorgestanzten Durchbruch (3) für
den Stecker X310 (8) aus.
Montieren Sie die beiden Abdeckungen (1) und (2).
CM-232/CM-485 Betriebsanleitung
CM-232/CM-485 Betriebsanleitung
3
2
5
6
(M4)
8
7
(M2)
9
9
