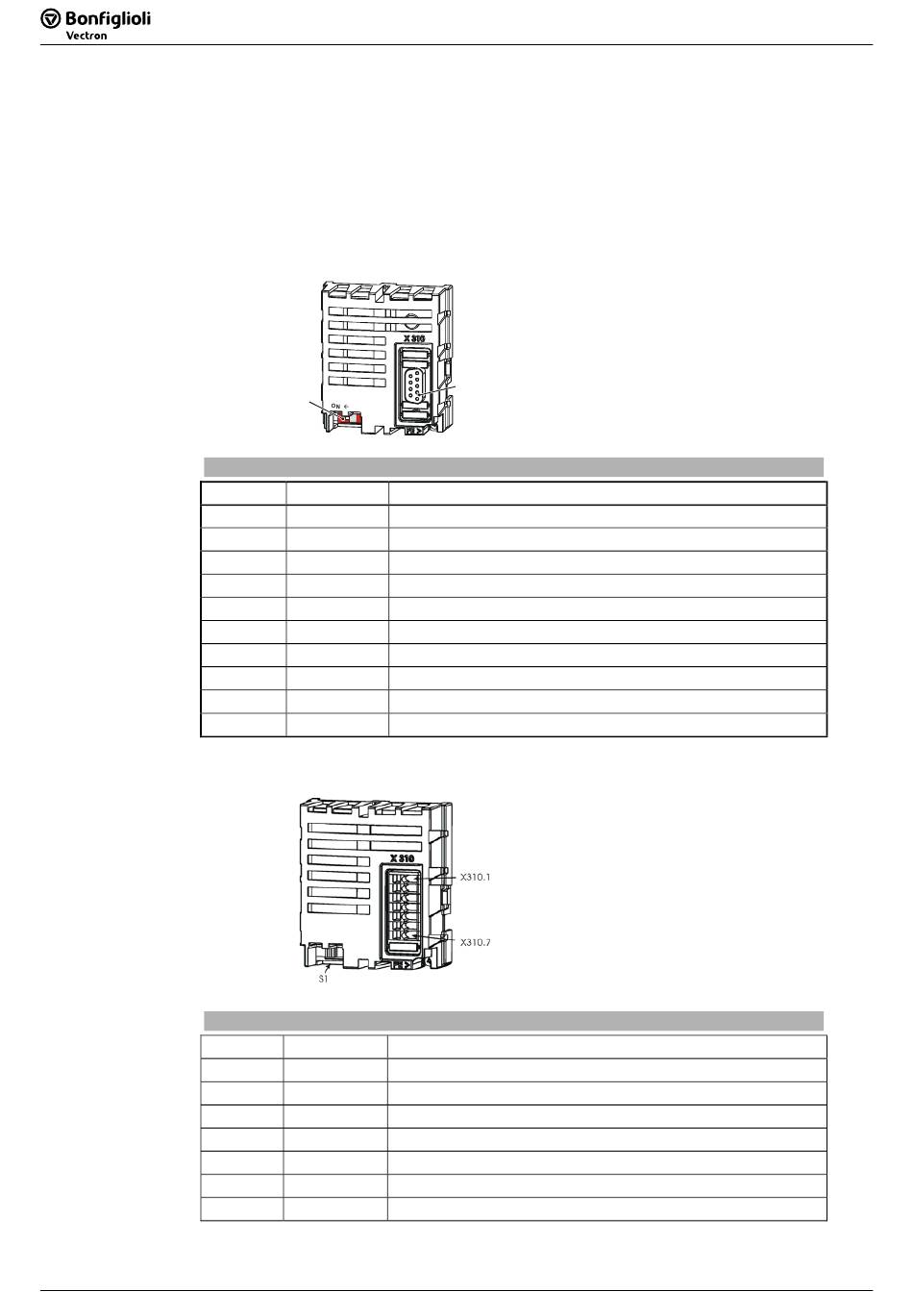

4.2.1 RS485-Baugruppe CM-485 DB9

Artikel Nr.
179-675 110

4.2.2 RS485-Baugruppe CM-485 T

Artikel Nr.
179-675 111
12
12

RS485 Kommunikations Modul

Für die RS485 Busleitung ist eine verdrillte, geschirmte Leitung zu verwenden.
Der Schirm ist als Geflechtschirm auszuführen. (kein Folienschirm)
Der Leitungsschirm ist an beiden Enden flächig mit PE zu verbinden.
Bei dem verwendeten Übertragungsverfahren handelt es sich um das Halb- Dup-
lex / 2-Draht Verfahren.
S1
Busstecker X310 CM-485 (9polig D-Sub)
Pin Name
Gehäuse Schirm
1 B
2 B'
3 0 V
4 –
5 +5 V
6 –
7 A
8 A'
9 –
Busstecker X310 CM-485T (7polige Klemmleiste)
Klemme Name
1 A
2 A'
3 B
4 B'
5 +5 V
6 0 V
7 PE
CM-232/CM-485 Betriebsanleitung
CM-232/CM-485 Betriebsanleitung
Der Anschluss der RS485-Schnittstelle
erfolgt über die 9-polige D-Sub Buchse
X310.
Details zur Belegung der Buchse sind der
folgenden Tabelle zu entnehmen.
X310
verbunden mit PE
kurzschlussfest und funktionsisoliert; max. Strom 60 mA
Brücke von Pin 1 für Kabelschleifen
GND/Masse
n. c.
Versorgungsspannung Schnittstellenumsetzer +5 V
n. c.
kurzschlussfest und funktionsisoliert; max. Strom 60 mA
Brücke von Pin 7 für Kabelschleifen
n. c.
Der Anschluss
erfolgt über die 7-polige Federklemmleiste
X310.
Details zur Belegung der Buchse sind der
folgenden Tabelle zu entnehmen.
kurzschlussfest und funktionsisoliert; max. Strom 60 mA
Brücke von Pin 1 für Kabelschleifen
kurzschlussfest und funktionsisoliert; max. Strom 60 mA
Brücke von Pin 3 für Kabelschleifen
Versorgungsspannung Schnittstellenumsetzer +5 V
Masse / GND
Schirm
Funktion
der RS485-Schnittstelle
