6.5
Das Protokoll definiert einen reinen Master-/Slave-Betrieb. Wird ein Frequenzumrichter
vom Bus-Master angesprochen, wird ein weiterer Frequenzumrichter erst dann an-
gesprochen, wenn das Protokoll mit dem ersten Frequenzumrichter vollständig abge-
wickelt oder die Time-Out-Zeit abgelaufen ist.

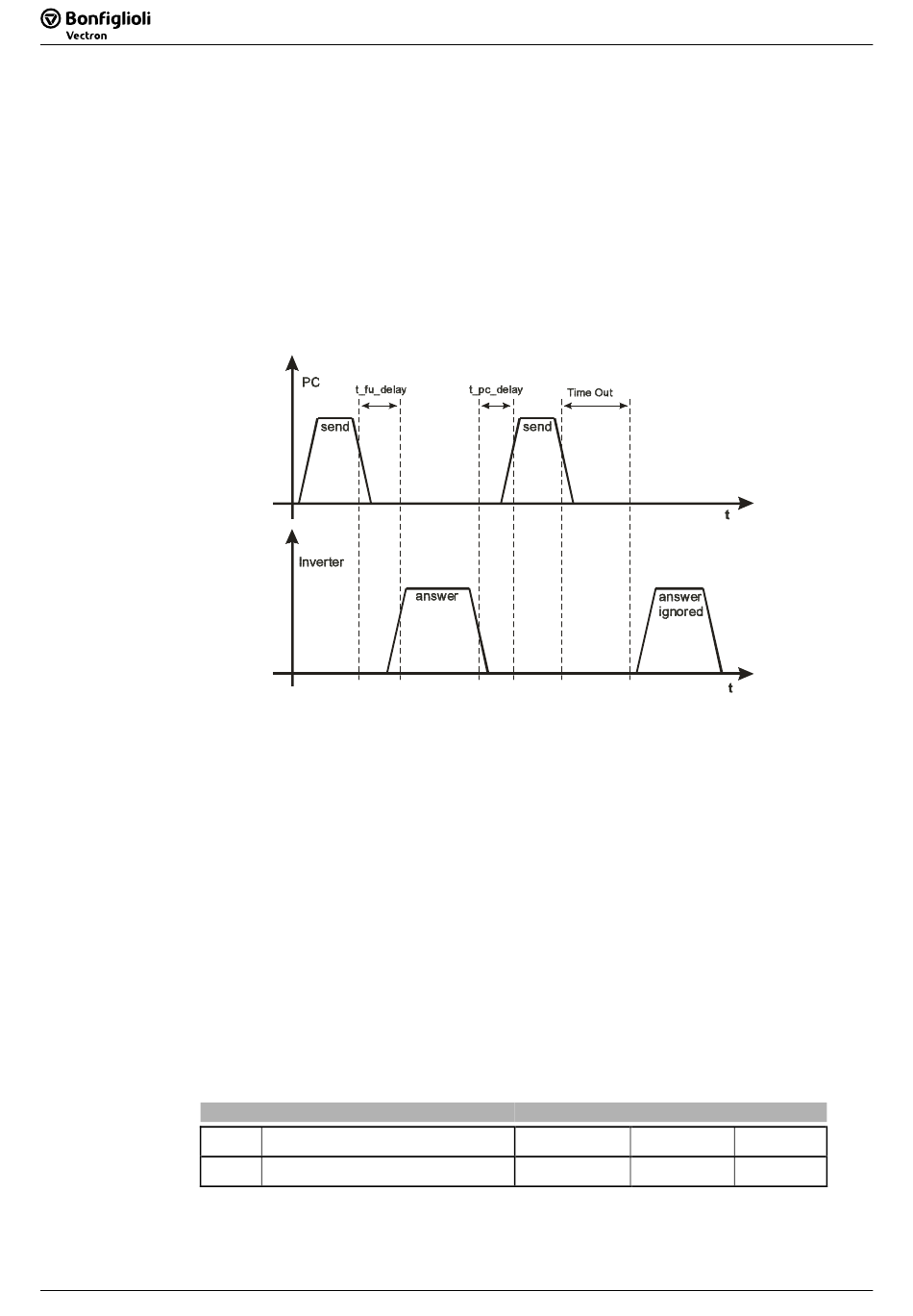

Nachdem ein Frequenzumrichter ein Telegramm gesendet hat, muss eine Wartezeit
von min. 2 ms eingehalten werden (t_pc_delay), die der Frequenzumrichter benötigt,
um den RS485-Sender auszuschalten. Erst danach darf der Bus-Master ein neues Te-
legramm senden.
Der Frequenzumrichter antwortet frühestens 10 ms nach Erhalt eines Telegramms
(t_fu_delay). Das bedeutet, dass der Bus-Master seinen RS485-Sender nach spätes-
tens 10 ms abgeschaltet haben muss.
Achtung! Bei hoher CPU-Auslastung (> 90%) kann die Antwortzeit vom Umrichter
Hinweis: Die angegebenen Zeiten gelten für den RS485 Betrieb und den RS232
Erhält der Bus-Master nach einer Zeit von 500 ms vom Frequenzumrichter keine Ant-
wort, kann er eine neue Übertragung an einen beliebigen Frequenzumrichter begin-
nen.
Wird der Frequenzumrichter über die serielle Schnittstelle (RS232, RS485) betrieben,
ist es eventuell wichtig, das Vorhandensein der Kommunikationsstrecke zu überwa-
chen. Es kann zum Beispiel sein, dass der Frequenzumrichter im Remote-Betrieb ein-
/ausgeschaltet wird, oder aber nur seinen Sollwert zyklisch über die serielle Schnitt-
stelle erhält. Fällt die Kommunikation aus, werden keine oder fehlerhafte Daten über-
tragen. Dieser Zustand wird vom Kommunikations-Watchdog erkannt.
Die Watchdog-Funktion überwacht die Zeit, innerhalb der keine korrekte Kommunika-
tion stattfindet. Diese Zeit ist über den Parameter
einstellbar. Der Einstellwert ist die Zeit in Sekunden (Bereich 0 ... 10000 Sekunden),
innerhalb der mindestens ein korrekter Datenaustausch erfolgt sein muss.
Wird die eingestellte Überwachungszeit erreicht, geht der Frequenzumrichter in Stö-
rung. Die Störungsmeldung ist F2010 Watchdog RS232/RS485.
Hinweis: Wird der Parameter
28
28
Überwachungsfunktion (Timing/Watchdog)
größer als 500 ms werden
Betrieb.
Parameter
Nr. Name/Bedeutung
413 RS232/RS485 Watchdog-Timer [sek]
(Werkseinstellung), ist die Überwachungsfunktion deaktiviert.
CM-232/CM-485 Betriebsanleitung
CM-232/CM-485 Betriebsanleitung
RS232/RS485 Watchdog Timer
Min.
0
RS232/RS485 Watchdog Timer
413
Einstellung
Max Werkseinst.
10000 0
413 = 0 gesetzt
