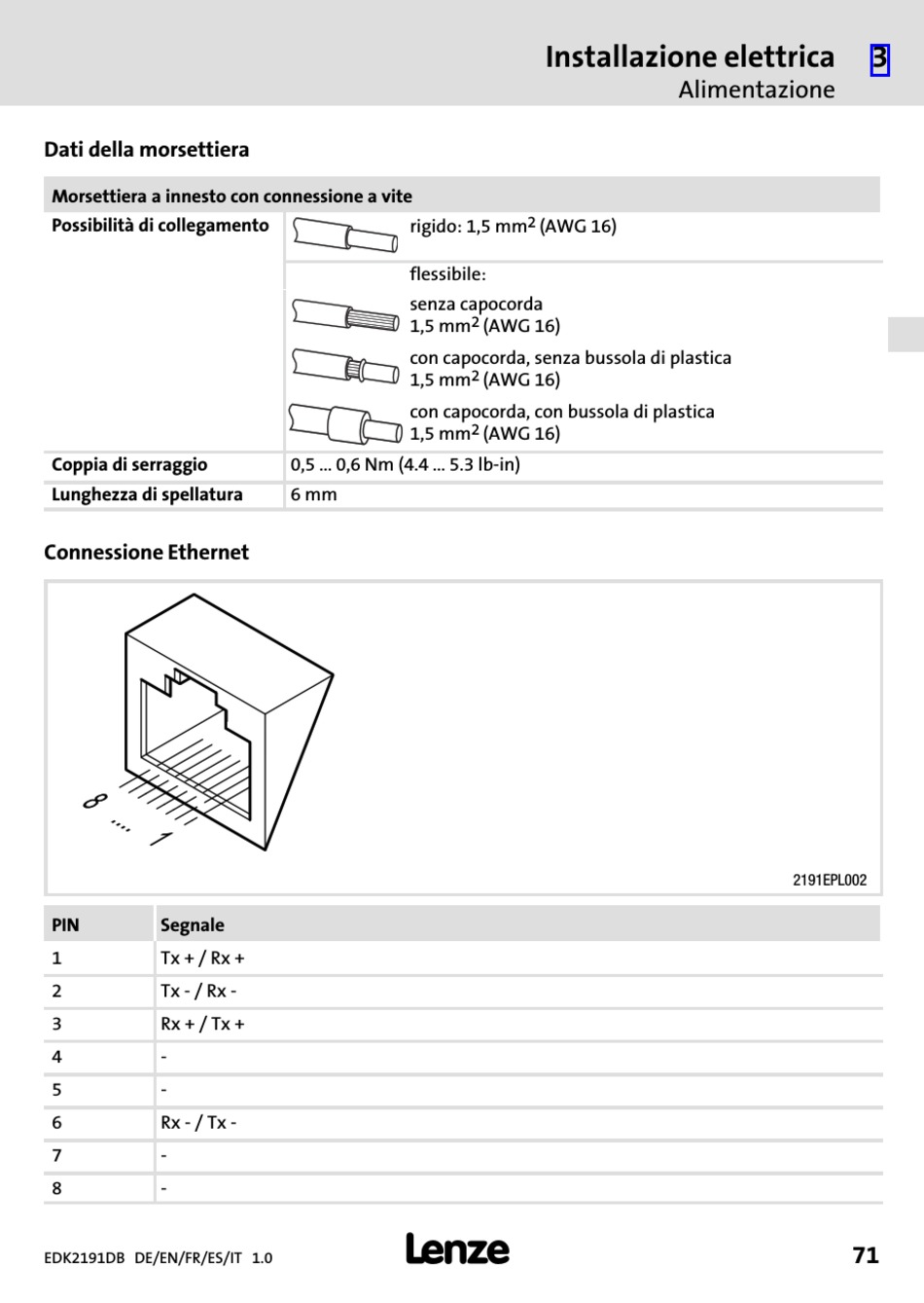

Lenze EMF2191IB Montageanleitung Seite 71

Dati della morsettiera
Morsettiera a innesto con connessione a vite
Possibilità di collegamento
Coppia di serraggio
Lunghezza di spellatura
Connessione Ethernet
PIN Segnale
1 Tx + / Rx +
2 Tx − / Rx −
3 Rx + / Tx +
4 −
5 −
6 Rx − / Tx −
7 −
8 −
EDK2191DB DE/EN/FR/ES/IT 1.0
rigido: 1,5 mm
flessibile:
senza capocorda
1,5 mm
con capocorda, senza bussola di plastica
1,5 mm
con capocorda, con bussola di plastica
1,5 mm
0,5 ... 0,6 Nm (4.4 ... 5.3 lb−in)
6 mm
l
Installazione elettrica
2
(AWG 16)
2
(AWG 16)
2
(AWG 16)
2
(AWG 16)
Alimentazione
2191EPL002
