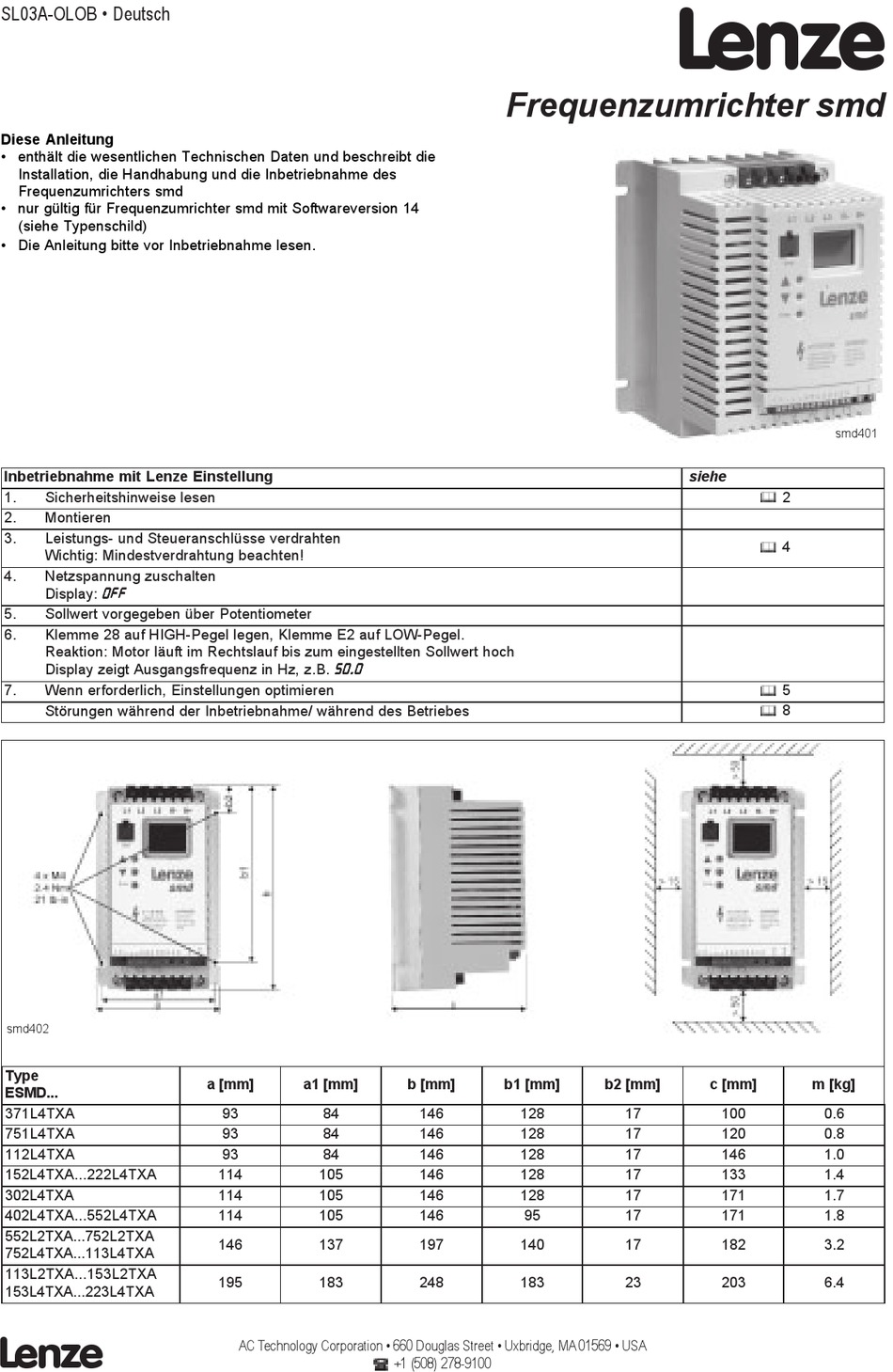

SL03A-OLOB • Deutsch
Diese Anleitung
• enthält die wesentlichen Technischen Daten und beschreibt die
Installation, die Handhabung und die Inbetriebnahme des
Frequenzumrichters smd
• nur gültig für Frequenzumrichter smd mit Softwareversion 14
(siehe Typenschild)
• Die Anleitung bitte vor Inbetriebnahme lesen.
Inbetriebnahme mit Lenze Einstellung
1. Sicherheitshinweise lesen
2. Montieren
3. Leistungs- und Steueranschlüsse verdrahten
Wichtig: Mindestverdrahtung beachten!
4. Netzspannung zuschalten
OFF OFF
Display: OFF OFF OFF
5. Sollwert vorgegeben über Potentiometer
6. Klemme 28 auf HIGH-Pegel legen, Klemme E2 auf LOW-Pegel.
Reaktion: Motor läuft im Rechtslauf bis zum eingestellten Sollwert hoch
Display zeigt Ausgangsfrequenz in Hz, z.B. 50
7. Wenn erforderlich, Einstellungen optimieren
Störungen während der Inbetriebnahme/ während des Betriebes
smd402
Type
ESMD...
371L4TXA
751L4TXA
112L4TXA
152L4TXA...222L4TXA
302L4TXA
402L4TXA...552L4TXA
552L2TXA...752L2TXA
752L4TXA...113L4TXA
113L2TXA...153L2TXA
153L4TXA...223L4TXA
L
50 50 50 50 . 0 0 0 0 0
a [mm] a1 [mm]
93 84
93 84
93 84
114 105
114 105
114 105
146 137
195 183
AC Technology Corporation • 660 Douglas Street • Uxbridge, MA 01569 • USA
Frequenzumrichter smd
b [mm] b1 [mm]
146 128
146 128
146 128
146 128
146 128
146 95
197 140
248 183
+1 (508) 278-9100
L
siehe
b2 [mm] c [mm]
17 100
17 120
17 146
17 133
17 171
17 171
17 182
23 203
smd401
2
4
5
8
m [kg]
0.6
0.8
1.0
1.4
1.7
1.8
3.2
6.4
