Instrucciones de montaje

¡Montaje sólo por parte de un técnico especializado!
Las instrucciones de montaje deben leerse y seguirse necesa-
riamente antes de proceder al mismo.
El sistema regulador de inversión DuoControl no debe
montarse en zonas EX 0 (p. ej. camión cisterna).
¡Las instrucciones de uso deben entregarse al explotador de
la instalación!

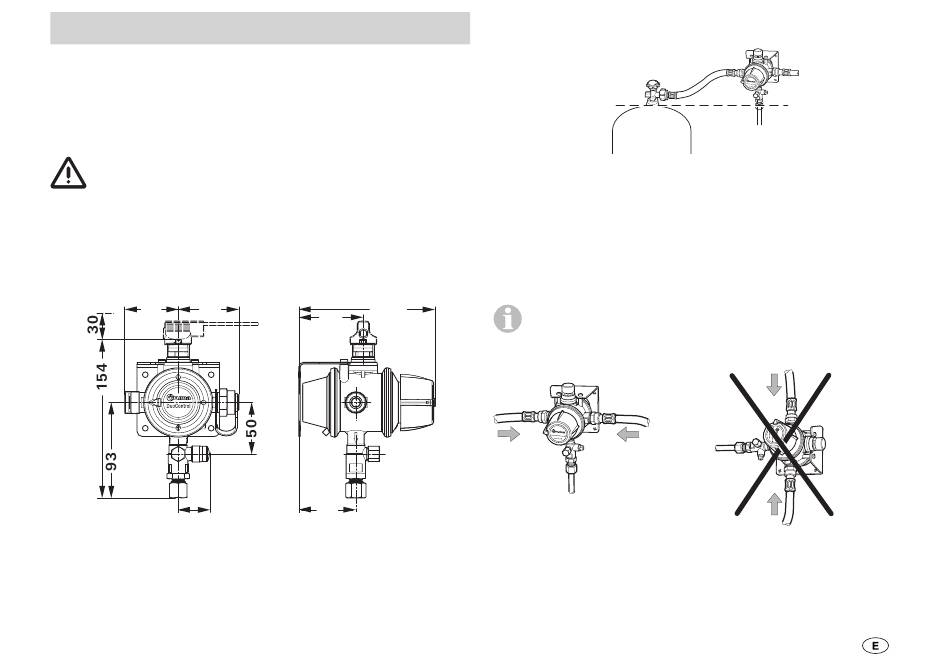

Dimensiones de montaje

52 59
30
Todas las medidas en mm.
Montaje y conexión de DuoControl
DuoControl debe montarse de modo que las conexiones de
los tubos flexibles de alta presión se encuentren en la posición
lo más elevada posible, como mínimo por encima del nivel de
la válvula de botella (línea discontinua).
Los tubos flexibles de alta presión deben ir desde arriba
permanentemente hacia abajo hasta la válvula de botella.
133
63
inversión, sobre todo durante la conducción.
56
DuoControl sólo debe montarse de modo que las conexio-
nes de los tubos flexibles de alta presión estén dispuestas
horizontalmente.
El montaje por encima de las válvulas de botella dificulta
la filtración de gas en fase líquida al sistema regulador de
