Montage et raccordement du DuoControl

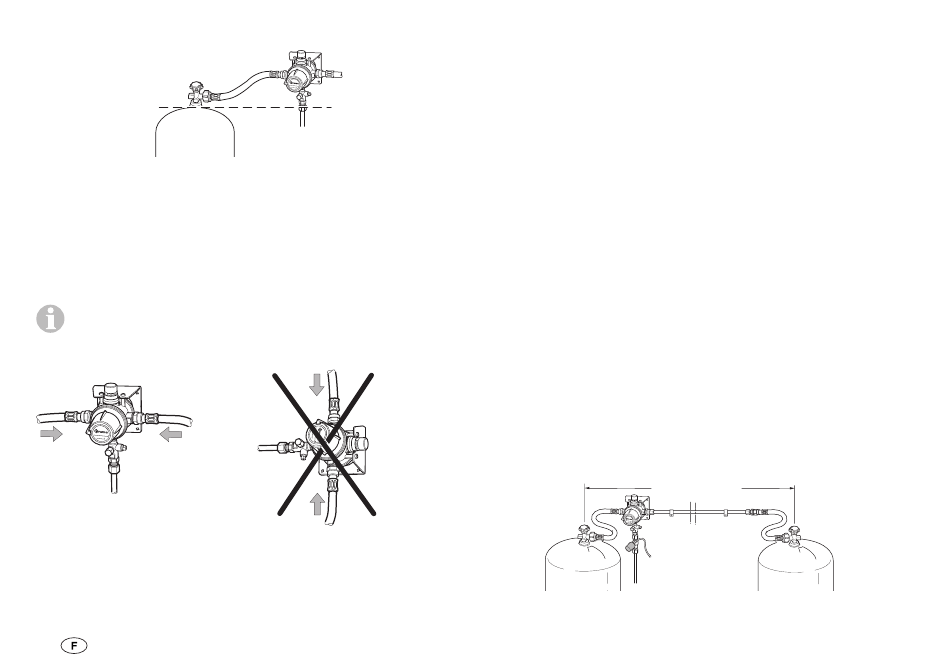

DuoControl doit être monté de telle sorte que les raccords des
lyres haute pression se trouvent sur la position la plus haute
possible, au moins au-dessus du niveau de la vanne de
bouteille (ligne discontinue).
Les lyres haute pression doivent être montées en pente
permanente vers la vanne de la bouteille.
Le montage au-dessus des vannes de bouteille rend plus
difficile les entrées de gaz en phase liquide dans le dé-
tendeur de commutation, essentiellement pendant le trajet.
DuoControl doit être monté uniquement de telle sorte que
les raccords des lyres haute pression soient disposées
horizontalement.
28
Si la hauteur à l'intérieur du caisson à bouteilles est limitée,
nous recommandons de fixer DuoControl au plafond du
caisson à bouteilles.
DuoControl se raccorde côté entrée à la conduite haute pres-
sion via le filet extérieur M20 x 1,5 (G.13) et côté sortie à la
lyre de gaz via un raccord à olive 8 mm ou 10 mm.
Dans le cas des lyres de gaz 8 mm, utiliser l'adaptateur
joint (seulement pour le commerce) Z 10 / RVS 8 (n° d'art.
50020-04000), et pour les lyres de gaz 10 mm, l'adaptateur
Z 8 / RVS 10 (n° d'art. 50000-06500).
En cas d'utilisation en plein air, protéger le DuoControl des
intempéries, par exemple avec un cache protecteur.
Choisir une position appropriée pour le DuoControl, en parti-
culier en respectant les critères suivants :
– plaque signalétique lisible, affichage d'état reconnaissable,
– éviter les détériorations en cas de changement de bouteille,
– rendre plus difficiles les entrées de gaz en phase liquide,
– prévoir de la place pour le postmontage du téléaffichage de
Truma,
– poser les lyres haute pression sans tension.
– Le jeu complémentaire (n° d'art. 50020-61100) peut être
utilisé si l'écartement entre les vannes de bouteille de gaz
dépasse un mètre.
– Fixer avec 4 vis à une paroi / un plafond solide.
> 100 cm
