4 PRODUKT

Die SMARTneo-2G ist eine Steuerungseinheit für elektrisch höhenverstellbare Tische. Es gibt Varianten
der SMARTneo-2G für verschiedene Netzanschlüsse (z. B. EU oder USA). Die genaue Variante ist durch den
Bestellcode des Produkts gekennzeichnet. Überprüfen Sie im beiliegenden Datenblatt, ob Sie die richtige
Variante erhalten haben. Die Funktionen, die Ihre SMARTneo-2G-Steuerungseinheit erfüllen kann, sind
auch von der Parametrierung abhängig (siehe Kapitel 8: Softwareabhängige Funktionen).
4.1

DIE WICHTIGSTEN PRODUKTMERKMALE

4.1.1 ANSCHLÜSSE
Sie müssen die vollständige Produktdokumentation jedes Produkts, das Sie an die SMARTneo-2G an-
schließen, lesen, um die korrekte Montage und die Sicherheit aller Benutzer zu gewährleisten. Abb. 1 zeigt
alle Steckeranschlüsse der SMARTneo-2G.
Die SMARTneo-2G verfügt über Anschlüsse für die folgenden Produkttypen:
• Antriebe
• Handschalter
• Stromeingang (Netzanschluss oder Akkupack)
• Kommunikationskabel (Kaskadierung)
1 Handschalteranschluss (HC)
2 AC-Eingangsanschluss (Stromkabel)
3 DC/Com-Anschluss
4 Motoranschluss 1 (M1)
5 Motoranschluss 2 (M2)

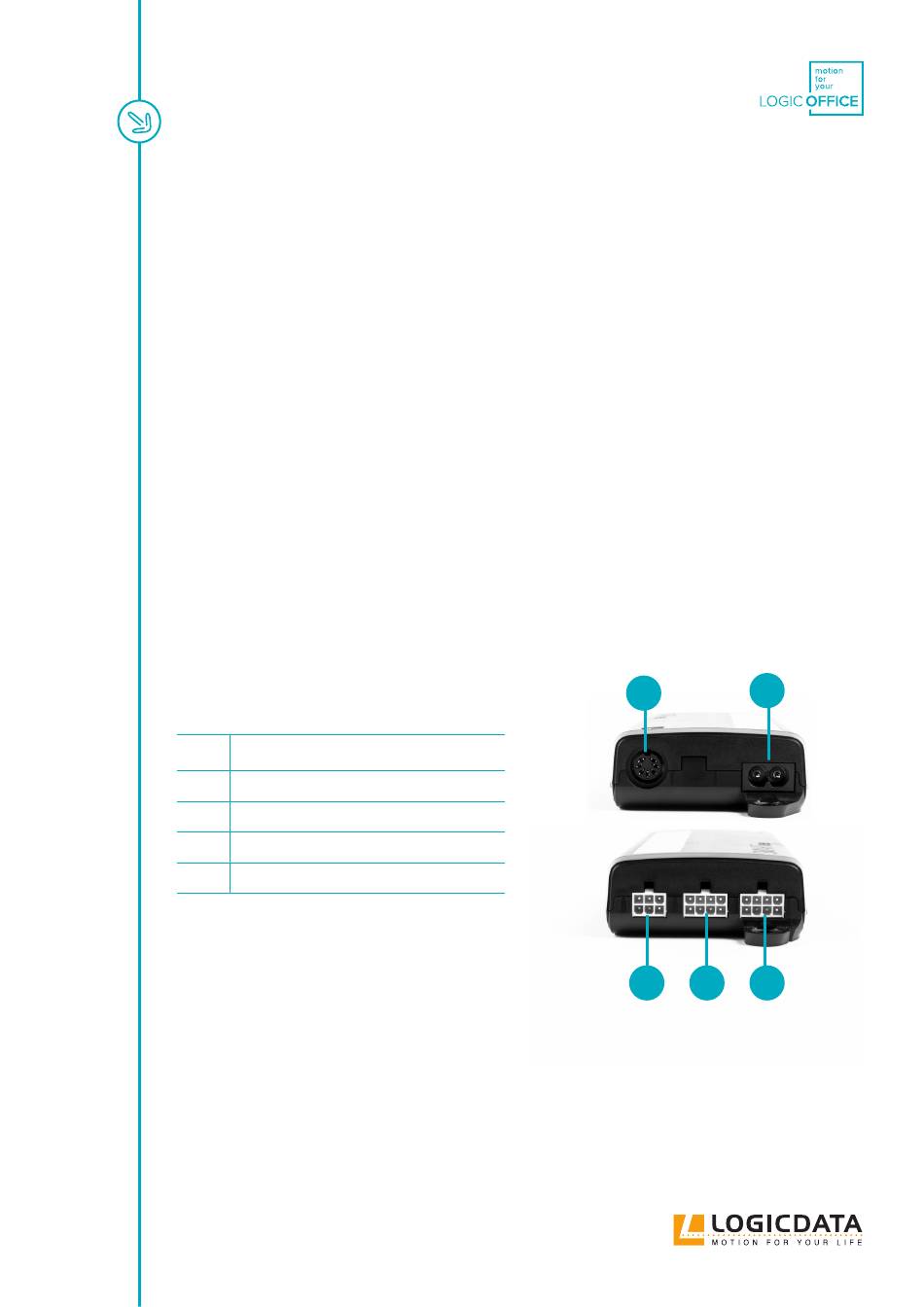

Abb. 1: Anschlüsse an der SMARTneo-2G
