Wenn das Eingangssignal >LS-Störung gültig ist, wird eine vorgesehene Wiederholung der Auslösung unter-
drückt und die Reserveauslösung T2 wird sofort (unverzögert) abgesetzt. Damit das Eingangssignal >LS-
Störung gültig wird, muss der entsprechende Binäreingang mindestens 20 ms lang aktiviert sein.
Mit Hilfe der Meldung
sung T2 über dem eingestellten Schwellwert liegen, bestimmen.
Mit dem Parameter Mindestdauer Auslösung wird die Mindestdauer für die Auslösungen der Funktion
definiert. Der Parameter wird im Gegensatz zu allen anderen Schutzfunktionen innerhalb der eigenen Funk-
tion eingestellt. Damit ist die Einstellung unabhängig von dem gleichnamigen übergreifenden Parameter, der
in den Geräteeinstellungen eingestellt wird.

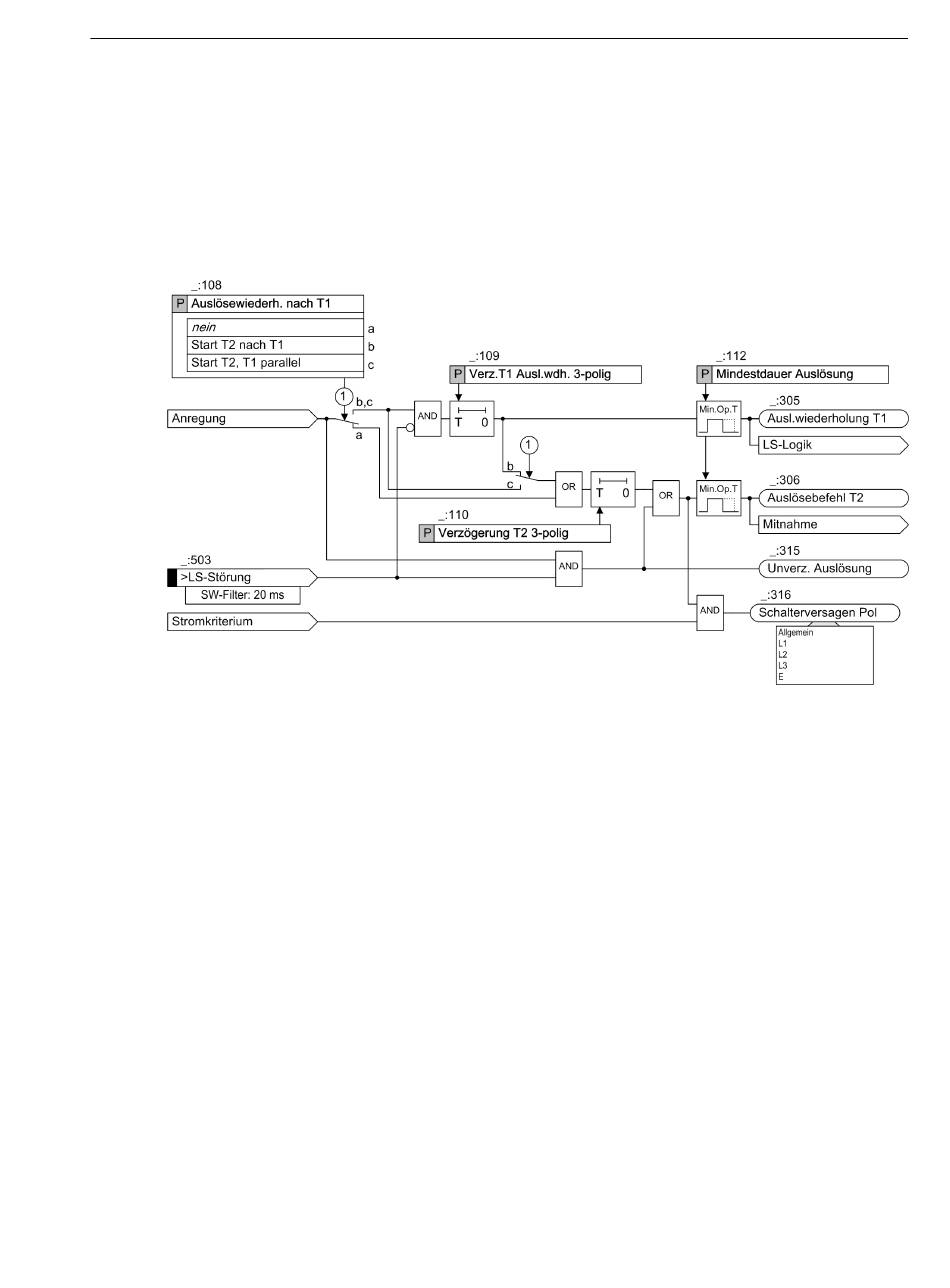

[lo-bbp-verza-3ph.vsd, 5, de_DE]
Bild 7-15
SIPROTEC 5, Hochspannungs-Feldleitgerät, Handbuch
C53000-G5000-C015-B, Ausgabe 06.2019
Schalterversagen Pol können Sie die Leiterströme, die zum Zeitpunkt der Auslö-
Verzögerung/Auslösung des LSVS (3-poliger LS)
Schutz- und Automatikfunktionen
7.1 Leistungsschalter-Versagerschutz
561
