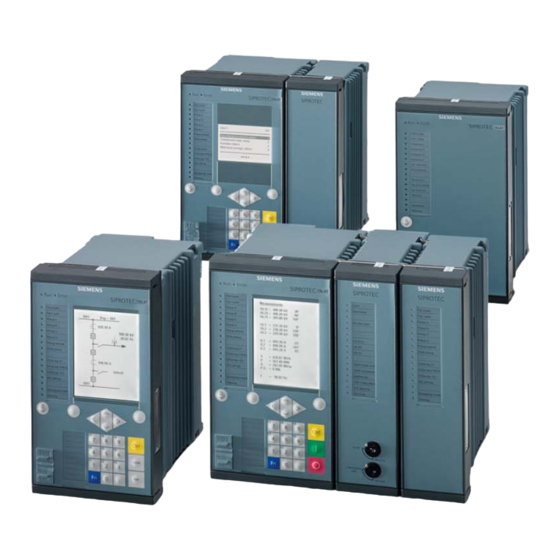

Siemens SIPROTEC 5 7SA84 Technische Daten - Montageanleitung

Siemens SIPROTEC 5 7SA84 Technische Daten - Montageanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

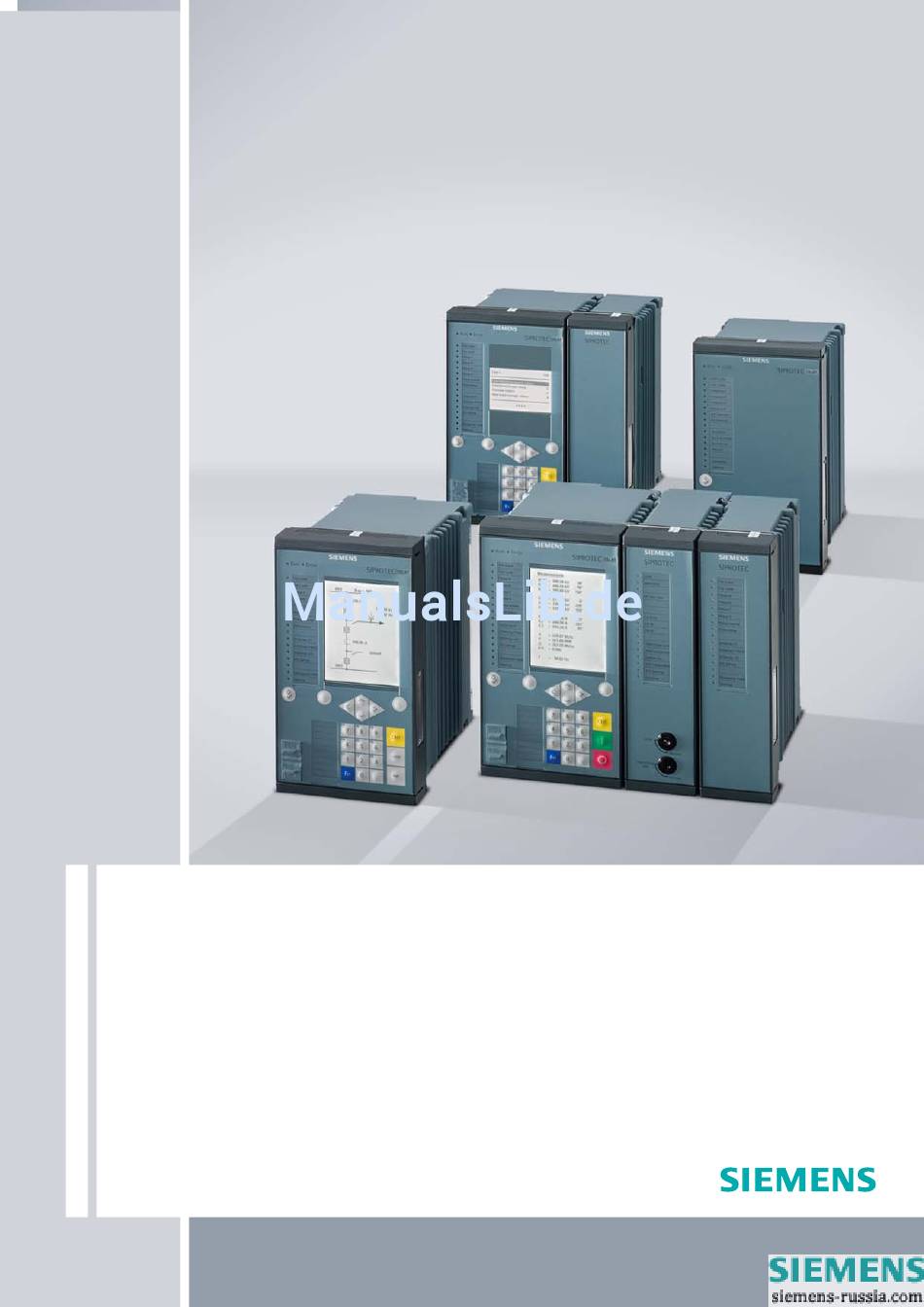

SIPROTEC 5
V1.1
Distanzschutz, Leitungsdifferentialschutz und
Überstromzeitschutz für 3-polige Auslösung
7SA84, 7SD84, 7SA86, 7SD86, 7SL86, 7SJ86
Technische Daten
Auszug aus Handbuch C53000-G5000-C010-2, Kapitel 11
Energy Automation

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIPROTEC 5 7SA84

Inhaltszusammenfassung für Siemens SIPROTEC 5 7SA84

  • Seite 1 SIPROTEC 5 V1.1 Distanzschutz, Leitungsdifferentialschutz und Überstromzeitschutz für 3-polige Auslösung 7SA84, 7SD84, 7SA86, 7SD86, 7SL86, 7SJ86 Technische Daten Auszug aus Handbuch C53000-G5000-C010-2, Kapitel 11 Energy Automation...
  • Seite 2 Vorwort Zweck des Handbuches Dieses Handbuch beschreibt die Schutz-, Automatik-, Steuerungs- und Überwachungsfunktionen der SIPRO- TEC 5-Geräte zum Distanzschutz und Leitungsdifferentialschutz. Zielgruppe Schutzingenieure, Inbetriebsetzer, Personen, die mit der Einstellung, Prüfung und Wartung von Automatik-, Selektivschutz- und Steuerungseinrichtungen betraut sind und Betriebspersonal in elektrischen Anlagen und Kraftwerken.
  • Seite 3 Verträglichkeit (EMV-Richtlinie 2004/108/EG) und betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen (Niederspannungsrichtlinie 2006/95/EG). Diese Konformität ist das Ergebnis einer Prüfung, die durch die Siemens AG gemäß [ScCEsign-080211-xxXX-01.tif] den Richtlinien in Übereinstimmung mit den Fachgrundnormen EN 61000-6-2 und EN 61000-6-4 für die EMV-Richtlinie und der Norm EN 60255-27 für die Niederspan- nungsrichtlinie durchgeführt worden ist.
  • Seite 4 Vorwort [ScPrefUL-070211-xxXX-01.tif] Weitere Unterstützung Bei Fragen zum System wenden Sie sich an Ihren Siemens-Vertriebspartner. Support Unser Customer Support Center unterstützt Sie rund um die Uhr. Tel.: +49 (1805) 24-7000 Fax: +49 (1805) 24-2471 E-Mail: support.ic@siemens.com Schulung Sie können das individuelle Kursangebot bei unserem Training Center erfragen:...
  • Seite 5 Vorwort GEFAHR GEFAHR bedeutet, dass Tod oder schwere Verletzungen eintreten werden, wenn die angegebenen Maßnah- men nicht getroffen werden. ✧ Beachten Sie alle Hinweise, um Tod oder schwere Verletzungen zu vermeiden. WARNUNG WARNUNG bedeutet, dass Tod oder schwere Verletzungen eintreten können, wenn die angegebenen Maß- nahmen nicht getroffen werden.
  • Seite 6 Bestimmungsgemäßer Gebrauch Das Betriebsmittel (Gerät, Baugruppe) darf nur für die in den Katalogen und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen und zugelassenen Fremdge- räten und -komponenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt Folgendes voraus: •...
  • Seite 7 Vorwort SIPROTEC Distanzschutz, Leitungsdifferentialschutz und Überstromzeitschutz für 3-polige Auslösung, Handbuch C53000-G5000-C010-2, Ausgabe 02.2012...

  • Seite 8: Technische Daten

    Technische Daten 11.1 Allgemeine Gerätedaten 1071 11.2 Wirkschnittstelle und Wirktopologie 1076 11.3 Datums- und Zeitsynchronisation 1078 11.4 Leitungsdifferentialschutz 1079 11.5 Stub-Differentialschutz 1081 11.6 Distanzschutz 1083 11.7 Pendelsperre 1085 11.8 Informationsübertragungsverfahren mit Distanzschutz 1086 11.9 Informationsübertragungsverfahren mit Erdkurzschlussschutz 1087 11.10 Echo und Auslösung bei schwacher Einspeisung 1088 11.11 Erdkurzschlussschutz für hochohmige Erdfehler in geerdeten Netzen...
  • Seite 9 Technische Daten 11.30 Unterspannungsschutz mit Mitsystemspannung 1126 11.31 Unterspannungsschutz mit beliebiger Spannung 1127 11.32 Fehlerorter 1128 11.33 Überfrequenzschutz 1129 11.34 Unterfrequenzschutz 1130 11.35 Schnellauslösung bei Zuschaltung auf Fehler 1131 11.36 Thermischer Überlastschutz 1132 11.37 Leistungsschalter-Versagerschutz 1134 11.38 Außertrittfallschutz 1136 11.39 Einschaltstromerkennung 1137 11.40...

  • Seite 10: Allgemeine Gerätedaten

    Technische Daten 11.1 Allgemeine Gerätedaten 11.1 Allgemeine Gerätedaten 11.1.1 Analogeingänge Stromeingänge Alle Strom-, Spannungs- und Leistungsdaten sind als Effektivwert angegeben. Nennfrequenz f 50 Hz, 60 Hz nenn Schutzwandler Nennstrom I Messbereich (geräteabhängig) nenn 500 A 100 A 100 A 20 A Nennstrom I Messbereich Messwandler...
  • Seite 11 Technische Daten 11.1 Allgemeine Gerätedaten 11.1.2 Versorgungsspannung Spannungsversorgung über integrierte Spannungsversorgung Die folgenden Baugruppen enthalten eine Spannungsversorgung: PS201 – Spannungsversorgung des Basismoduls und der 1. Gerätezeile CB202 – Steckmodul-Trägerbaugruppe mit integrierter Stromversorgung, beispielsweise zur Aufnahme von Kommunikationsmodulen Hilfsnennspannung U DC 24 V/DC 48 V DC 60 V/DC 110 V/DC 125 V/ DC 220 V/DC 250 V oder...
  • Seite 12 Technische Daten 11.1 Allgemeine Gerätedaten 11.1.4 Relaisausgänge Standardrelais (Typ S) Schaltleistung Ein: 1000 W/VA Aus: 30 VA; 40 W ohmisch; 25 W/VA bei L/R d 40 ms Schaltspannung AC und DC 250 V Zulässiger Strom pro Kontakt (dauernd) Zulässiger Strom pro Kontakt (Einschalten und 30 A für 1 s (Schließer) Halten) Kurzzeitstrom über geschlossenen Kontakt...
  • Seite 13 Technische Daten 11.1 Allgemeine Gerätedaten Zulässiger Strom pro Kontakt (Einschalten und 30 A für 1 s (Schließer) Halten) Kurzzeitstrom über geschlossenen Kontakt 250 A für 30 ms Zulässiger Gesamtstrom für gewurzelte Kontakte d 1 ms Schaltzeit (OOT Nenndaten der Ausgangskontakte gemäß UL-Zulas- B150 sung Q300...
  • Seite 14 Technische Daten 11.1 Allgemeine Gerätedaten Abmessungen der Erweiterungsmodule Bauform Breite x Höhe x Tiefe (Maximale Abmessungen) Einbaugerät 75 mm x 268 mm x 228,5 mm Aufbaugerät mit integrierter Vor- 75 mm x 314 mm x 337 mm Ort-Bedieneinheit Aufbaugerät mit abgesetzter Vor- 75 mm x 314 mm x 230 mm Ort-Bedieneinheit Mindestbiegeradien der Verbindungskabel zwischen Vor-Ort-Bedieneinheit und Basismodul...

  • Seite 15: Wirkschnittstelle Und Wirktopologie

    Technische Daten 11.2 Wirkschnittstelle und Wirktopologie 11.2 Wirkschnittstelle und Wirktopologie Einstellwerte Modus PPS-Synchronisierung Telegr. und PPS Telegr. oder PPS PPS-Synchronisierung aus Blockierung der unsymmetrischen Laufzeiten nein Maximale Signallaufzeitschwelle 0,1 ms bis 30,0 ms Stufung 0,1 ms Maximale Laufzeitdifferenz 0,000 ms bis 3,000 ms Stufung 0,001 ms Störungsmeldung nach 0,05 s bis 2,00 s...
  • Seite 16 Technische Daten 11.2 Wirkschnittstelle und Wirktopologie Priorität 2 Eigenzeit, gesamt ca. Für 2 Enden Minimal 9 ms Typisch 16 ms Für 3 Enden Minimal 12 ms Typisch 18 ms Für 6 Enden Minimal 17 ms Typisch 23 ms Rückfallzeiten, gesamt ca. Für 2 Enden Typisch 24 ms...

  • Seite 17: Datums- Und Zeitsynchronisation

    Technische Daten 11.3 Datums- und Zeitsynchronisation 11.3 Datums- und Zeitsynchronisation Datumsformat DD.MM.YYYY (Europa) MM/DD/YYYY (USA) YYYY-MM-DD (China) Zeitquelle 1, Zeitquelle 2 kein IRIG B DCF 77 SNTP IEC 60870-5-103 DNP3 Zeitzone 1, Zeitzone 2 lokal Störungsmeldung nach 0 s bis 3 600 s Zeitzone und Sommerzeit Übernahme der PC-Einstellungen Manuelle Einstellung der Zeitzonen...

  • Seite 18: Leitungsdifferentialschutz

    Technische Daten 11.4 Leitungsdifferentialschutz 11.4 Leitungsdifferentialschutz Auslöseschwellen Stufe Idiff Schwellwert 10,0 % bis 2 000,0 % von I Stufung 0,1 % nenn Betrieb Schwellwert bei Zuschaltung 10,0 % bis 2 000,0 % von I Stufung 0,1 % nenn Betrieb Auslöseschwellen Stufe Idiff schnell Schwellwert 80,0 % bis 10 000,0 % von I Stufung 0,1 %...
  • Seite 19 Technische Daten 11.4 Leitungsdifferentialschutz Verzögerung bei 1-phasiger Anregung in 0,00 s bis 0,50 s Stufung 0,01 s gelöschten/isolierten Netzen Ablauftoleranz 1 % vom Einstellwert oder 10 ms Selbststabilisierung Wandlerfehler für jedes Leitungsende des Schutzobjektes Verhältnis Fehlerübergang 1,00 bis 10,00 Stufung 0,01 Wandlerfehler A 0,5 % bis 50,0 % Stufung 0,1 %...
  • Seite 20 Technische Daten 11.5 Stub-Differentialschutz 11.5 Stub-Differentialschutz Auslöseschwellen der Stufe Idiff Schwellwert 10,0 % bis 2 000,0 % von I Stufung 0,1 % nenn Betrieb Auslöseschwellen der Stufe Idiff schnell Schwellwert 80,0 % bis 10 000,0 % von I Stufung 0,1 % nenn Betrieb Toleranzen der Auslöseschwellen 5 % vom Einstellwert oder 1 % von I...
  • Seite 21 Technische Daten 11.5 Stub-Differentialschutz 0,8 d f/f d 0,9 Normaler Arbeitsbereich ohne Nenngenauigkeit nenn 1,1 d f/f d 1,2 nenn 0,0 d f/f d 0,8 Stabiler Betrieb ohne Nenngenauigkeit nenn 1082 SIPROTEC Distanzschutz, Leitungsdifferentialschutz und Überstromzeitschutz für 3-polige Auslösung, Handbuch C53000-G5000-C010-2, Ausgabe 02.2012...
  • Seite 22 Technische Daten 11.6 Distanzschutz 11.6 Distanzschutz Erdimpedanzanpassung -0,33 bis 11,00 Stufung 0,01 -0,33 bis 11,00 Stufung 0,01 0,000 bis 11,000 Stufung 0,001 Winkel(k0) -180,00° bis +180,00° Stufung 0,01 Für jede Zone getrennt einstellbar Parallelleitungsanpassung 0,00 bis 8,00 Stufung 0,01 0,00 bis 8,00 Stufung 0,01 0,000 bis 8,000 Stufung 0,001...
  • Seite 23 Technische Daten 11.6 Distanzschutz 0,050 : bis 600,000 : Stufung 0,001 : R (L-L) = Resistanzreserve Für I = 1 A nenn Leiter-Leiter 0,010 : bis 120,000 : Für I = 5 A nenn 0,050 : bis 600,000 : Stufung 0,001 : R (L-E) = Resistanzreserve Für I = 1 A...
  • Seite 24 Technische Daten 11.7 Pendelsperre 11.7 Pendelsperre Allgemeines Messprinzip Zyklische Überwachung der Impedanzbahnkurven auf Monotonie, Kontinuität und Sprung Erfassbare Pendelfrequenz 0,1 Hz bis 12 Hz bei symmetrischem Betrieb, Bis 7 Hz während 1-poliger Pausen und unsymmetri- scher Kurzschlüsse Pendelsperre Einzeln parametrierbar für jede Distanzschutzzone Zeiten t 2,5 Netzperioden Pendelerkennungszeit...

  • Seite 25: Informationsübertragungsverfahren Mit Distanzschutz

    Technische Daten 11.8 Informationsübertragungsverfahren mit Distanzschutz 11.8 Informationsübertragungsverfahren mit Distanzschutz Mitnahmeverfahren Einstellbares Verfahren Mitnahme über Anregung, gerichtet Mitnahme über Anregung, ungerichtet Mitnahme über erweiterten Bereich direkte Mitnahme Sendesignalverlängerung 0,00 s bis 60,00 s Stufung 0,01 s Verzögerung (1-polig) 0,00 s bis 60,00 s Stufung 0,01 s Verzögerung (mehrpolig) 0,00 s bis 60,00 s...

  • Seite 26: Informationsübertragungsverfahren Mit Erdkurzschlussschutz

    Technische Daten 11.9 Informationsübertragungsverfahren mit Erdkurzschlussschutz 11.9 Informationsübertragungsverfahren mit Erdkurzschlussschutz Vergleichsverfahren Einstellbare Verfahren Vergleichsverfahren, gerichtet Unblockverfahren, gerichtet Sendeverlängerung 0,00 s bis 60,00 s Stufung 0,01 s Sendeverzögerung 0,00 s bis 60,00 s Stufung 0,01 s Transiente Blockierzeit 0,00 s bis 60,00 s Stufung 0,01 s Wartezeit für transiente Blockierung 0,00 s bis 60,00 s Stufung 0,01 s...

  • Seite 27: Echo Und Auslösung Bei Schwacher Einspeisung

    Technische Daten 11.10 Echo und Auslösung bei schwacher Einspeisung 11.10 Echo und Auslösung bei schwacher Einspeisung Unterspannung Wert Einstellbereich Stufung U< Schwellwert 0,300 V bis 340,000 V 0,001 V Rückfallverhältnis Ca. 1,1 d5 % vom Einstellwert Ansprechtoleranz Zeiten Wert Einstellbereich Stufung Ansprechtoleranz 1 % vom Einstellwert oder 10 ms...

  • Seite 28: Erdkurzschlussschutz Für Hochohmige Erdfehler In Geerdeten Netzen

    Technische Daten 11.11 Erdkurzschlussschutz für hochohmige Erdfehler in geerdeten Netzen 11.11 Erdkurzschlussschutz für hochohmige Erdfehler in geerdeten Netzen Einstellwerte für alle Stufentypen Richtungssinn vorwärts, rückwärts, ungerichtet Grundschwingung über 1 Periodenfilter (Standardfilter) Messverfahren Grundschwingung über 2 Periodenfilter Stabilisierung mit Leiterströmen 0 % bis 30 % Stufung 1 % Schwellwert Bei Wandlertyp...
  • Seite 29 Technische Daten 11.11 Erdkurzschlussschutz für hochohmige Erdfehler in geerdeten Netzen Einstellwerte zur Richtungsbestimmung Bei Winkelmessung zwischen Mess- und Bezugswerten: Minimale Nullspannung U0 0,150 V bis 20,000 V Stufung 0,001 V Minimaler Trafostern- Für I = 1 A 0,030 A bis 10,000 A Stufung 0,001 A nenn punkt-Strom IY...
  • Seite 30 Technische Daten 11.11 Erdkurzschlussschutz für hochohmige Erdfehler in geerdeten Netzen [LoGFPke1-030311-deDE-01.tif] Bild 11-1 Auslösekennlinien des abhängigen Überstromzeitschutzes mit logarithmisch inverser Kennli- SIPROTEC Distanzschutz, Leitungsdifferentialschutz und Überstromzeitschutz für 3-polige Auslösung, Handbuch 1091 C53000-G5000-C010-2, Ausgabe 02.2012...
  • Seite 31 Technische Daten 11.11 Erdkurzschlussschutz für hochohmige Erdfehler in geerdeten Netzen [LoGFPke2-100611-deDE-01.tif] Bild 11-2 Auslösekennlinie des Nullleistungsschutzes Rückfallverhältnisse Schwellwert 3I0 (Anregewert): Stufentyp 3I0-IEC/ANSI 0,95 · Schwellwert Stufentyp 3I0-logarithmisch-invers 0,95 · Schwellwert Stufentyp S0-invers 0,95 · Schwellwert Zeiten Stufentyp 3I0 UMZ Auslösezeit mit Grundschwingung über Ca.
  • Seite 32 Technische Daten 11.11 Erdkurzschlussschutz für hochohmige Erdfehler in geerdeten Netzen 1. OOT (Output Operating Time) Zusatzverzögerung des verwendeten Ausgabemediums, z.B. 5 ms mit schnellen Relais Arbeitsbereich r 20 % Aktiv nenn r 20 % Außerhalb von f Nicht aktiv nenn Toleranzen Schwellwerte: Ansprech-, Rückfallschwellwert Nullsystemstrom 3I0...

  • Seite 33: Externe Einkopplung

    Technische Daten 11.12 Externe Einkopplung 11.12 Externe Einkopplung Einstellwerte Auslöseverzögerung 0,00 s bis 60,00 s Stufung 0,01 s Zeiten Auslösezeit mit Verzögerungszeit = 0 ms - bei Anstoß über binäres Eingangssignal Ca. 5 ms + OOT 1. OOT (Output Operating Time) Zusatzverzögerung des verwendeten Ausgabemediums, z.B. 5 ms mit schnellen Re- lais, siehe Kap.

  • Seite 34: Automatische Wiedereinschaltung

    Technische Daten 11.13 Automatische Wiedereinschaltung 11.13 Automatische Wiedereinschaltung Funktionsausprägungen Zyklische Wiedereinschaltautomatik Wiedereinschaltautomatik mit adaptiver Pausenzeit (ASP) Betrieb mit externer Wiedereinschaltautomatik Anzahl Wiedereinschaltungen Max. 8, jede mit individuellen Parametern Art (abhängig von Bestellvariante) 1-polig, 3-polig oder 1-/3-polig Betriebsart der AWE Mit Auslösebefehl, ohne Wirkzeit Mit Auslösebefehl, mit Wirkzeit Mit Anregung, ohne Wirkzeit Mit Anregung, mit Wirkzeit...

  • Seite 35: Unabhängiger Überstromzeitschutz, Phasen

    Technische Daten 11.14 Unabhängiger Überstromzeitschutz, Phasen 11.14 Unabhängiger Überstromzeitschutz, Phasen Einstellwerte Messverfahren Grundschwingung – Effektivwert Schwellwert Für I = 1 A 0,030 A bis 100,000 A Stufung 0,001 A nenn Für I = 5 A 0,15 A bis 500,00 A Stufung 0,01 A nenn Rückfallverhältnis...

  • Seite 36: Abhängiger Überstromzeitschutz, Phasen

    Technische Daten 11.15 Abhängiger Überstromzeitschutz, Phasen 11.15 Abhängiger Überstromzeitschutz, Phasen Einstellwerte Messverfahren Grundschwingung – Effektivwert Schwellwert Für I = 1 A 0,030 A bis 100,000 A Stufung 0,001 A nenn Für I = 5 A 0,15 A bis 500,00 A Stufung 0,01 A nenn Rückfall...
  • Seite 37 Technische Daten 11.15 Abhängiger Überstromzeitschutz, Phasen [DwOCPki1-030311-deDE-01.tif] Bild 11-3 Auslösezeit- und Rückfallzeitkennlinien nach IEC 1098 SIPROTEC Distanzschutz, Leitungsdifferentialschutz und Überstromzeitschutz für 3-polige Auslösung, Handbuch C53000-G5000-C010-2, Ausgabe 02.2012...
  • Seite 38 Technische Daten 11.15 Abhängiger Überstromzeitschutz, Phasen [DwOCPki2-030311-deDE-01.tif] Bild 11-4 Auslösezeit- und Rückfallzeitkennlinien nach IEC SIPROTEC Distanzschutz, Leitungsdifferentialschutz und Überstromzeitschutz für 3-polige Auslösung, Handbuch 1099 C53000-G5000-C010-2, Ausgabe 02.2012...
  • Seite 39 Technische Daten 11.15 Abhängiger Überstromzeitschutz, Phasen Auslösezeit- und Rückfallzeit-Kennlinien nach ANSI/IEEE [DwOCPka1-270112-deDE-01.tif] Bild 11-5 Auslösezeit- und Rückfallzeitkennlinien nach ANSI/IEEE 1100 SIPROTEC Distanzschutz, Leitungsdifferentialschutz und Überstromzeitschutz für 3-polige Auslösung, Handbuch C53000-G5000-C010-2, Ausgabe 02.2012...
  • Seite 40 Technische Daten 11.15 Abhängiger Überstromzeitschutz, Phasen [DwOCPka2-110611-deDE-01.tif] Bild 11-6 Auslösezeit- und Rückfallzeitkennlinien nach ANSI/IEEE SIPROTEC Distanzschutz, Leitungsdifferentialschutz und Überstromzeitschutz für 3-polige Auslösung, Handbuch 1101 C53000-G5000-C010-2, Ausgabe 02.2012...
  • Seite 41 Technische Daten 11.15 Abhängiger Überstromzeitschutz, Phasen [DwOCPka3-030311-deDE-01.tif] Bild 11-7 Auslösezeit- und Rückfallzeitkennlinien nach ANSI/IEEE 1102 SIPROTEC Distanzschutz, Leitungsdifferentialschutz und Überstromzeitschutz für 3-polige Auslösung, Handbuch C53000-G5000-C010-2, Ausgabe 02.2012...
  • Seite 42 Technische Daten 11.15 Abhängiger Überstromzeitschutz, Phasen [DwOCPka4-050711-deDE-01.tif] Bild 11-8 Auslösezeit- und Rückfallzeitkennlinien nach ANSI/IEEE Toleranzen Ströme, Messverfahren = Grundschwingung 1 % vom Einstellwert oder 5 mA (I = 1 A) nenn r 10 %) oder 25 mA (I = 5 A), (f nenn nenn Ströme, Messverfahren = Effektivwert...

  • Seite 43: Überstromzeitschutz, Phasen Mit Benutzerdefinierter Kennlinie

    Technische Daten 11.16 Überstromzeitschutz, Phasen mit benutzerdefinierter Kennlinie 11.16 Überstromzeitschutz, Phasen mit benutzerdefinierter Kennlinie Einstellwerte Messverfahren Grundschwingung – Effektivwert Schwellwert Für I = 1 A 0,030 A bis 100,000 A Stufung 0,001 A nenn Für I = 5 A 0,15 A bis 500,00 A Stufung 0,01 A nenn Rückfall...

  • Seite 44: Unabhängiger Überstromzeitschutz, Erde

    Technische Daten 11.17 Unabhängiger Überstromzeitschutz, Erde 11.17 Unabhängiger Überstromzeitschutz, Erde Einstellwerte Messverfahren Grundschwingung – Effektivwert Schwellwert Für I = 1 A 0,030 A bis 100,000 A Stufung 0,001 A nenn Für I = 5 A 0,15 A bis 500,00 A Stufung 0,01 A nenn Rückfallverhältnis...

  • Seite 45: Abhängiger Überstromzeitschutz, Erde

    Technische Daten 11.18 Abhängiger Überstromzeitschutz, Erde 11.18 Abhängiger Überstromzeitschutz, Erde Einstellwerte Messverfahren Grundschwingung – Effektivwert Schwellwert Für I = 1 A 0,030 A bis 100,000 A Stufung 0,001 A nenn Für I = 5 A 0,15 A bis 500,00 A Stufung 0,01 A nenn Rückfall...
  • Seite 46 Technische Daten 11.18 Abhängiger Überstromzeitschutz, Erde [DwOCPki1-030311-deDE-01.tif] Bild 11-9 Auslösezeit- und Rückfallzeitkennlinien nach IEC SIPROTEC Distanzschutz, Leitungsdifferentialschutz und Überstromzeitschutz für 3-polige Auslösung, Handbuch 1107 C53000-G5000-C010-2, Ausgabe 02.2012...
  • Seite 47 Technische Daten 11.18 Abhängiger Überstromzeitschutz, Erde [DwOCPki2-030311-deDE-01.tif] Bild 11-10 Auslösezeit- und Rückfallzeitkennlinien nach IEC 1108 SIPROTEC Distanzschutz, Leitungsdifferentialschutz und Überstromzeitschutz für 3-polige Auslösung, Handbuch C53000-G5000-C010-2, Ausgabe 02.2012...
  • Seite 48 Technische Daten 11.18 Abhängiger Überstromzeitschutz, Erde Auslösezeit- und Rückfallzeit-Kennlinien nach ANSI/IEEE [DwOCPka1-270112-deDE-01.tif] Bild 11-11 Auslösezeit- und Rückfallzeitkennlinien nach ANSI/IEEE SIPROTEC Distanzschutz, Leitungsdifferentialschutz und Überstromzeitschutz für 3-polige Auslösung, Handbuch 1109 C53000-G5000-C010-2, Ausgabe 02.2012...
  • Seite 49 Technische Daten 11.18 Abhängiger Überstromzeitschutz, Erde [DwOCPka2-110611-deDE-01.tif] Bild 11-12 Auslösezeit- und Rückfallzeitkennlinien nach ANSI/IEEE 1110 SIPROTEC Distanzschutz, Leitungsdifferentialschutz und Überstromzeitschutz für 3-polige Auslösung, Handbuch C53000-G5000-C010-2, Ausgabe 02.2012...
  • Seite 50 Technische Daten 11.18 Abhängiger Überstromzeitschutz, Erde [DwOCPka3-030311-deDE-01.tif] Bild 11-13 Auslösezeit- und Rückfallzeitkennlinien nach ANSI/IEEE SIPROTEC Distanzschutz, Leitungsdifferentialschutz und Überstromzeitschutz für 3-polige Auslösung, Handbuch 1111 C53000-G5000-C010-2, Ausgabe 02.2012...
  • Seite 51 Technische Daten 11.18 Abhängiger Überstromzeitschutz, Erde [DwOCPka4-050711-deDE-01.tif] Bild 11-14 Auslösezeit- und Rückfallzeitkennlinien nach ANSI/IEEE Toleranzen 3I0 gemessen über I4 , Messverfahren = Grund- 1 % vom Einstellwert oder 5 mA (I = 1 A) nenn r 10 %) schwingung oder 25 mA (I = 5 A), (f nenn nenn...

  • Seite 52: Überstromzeitschutz, Erde Mit Benutzerdefinierter Kennlinie

    Technische Daten 11.19 Überstromzeitschutz, Erde mit benutzerdefinierter Kennlinie 11.19 Überstromzeitschutz, Erde mit benutzerdefinierter Kennlinie Einstellwerte Messverfahren Grundschwingung – Effektivwert Schwellwert Für I = 1 A 0,030 A bis 100,000 A Stufung 0,001 A nenn Für I = 5 A 0,15 A bis 500,00 A Stufung 0,01 A nenn Rückfall...

  • Seite 53: Gerichteter Überstromzeitschutz, Phasen

    Technische Daten 11.20 Gerichteter Überstromzeitschutz, Phasen 11.20 Gerichteter Überstromzeitschutz, Phasen Einstellwerte Funktion Drehwinkel der Referenzspannung -180 bis +180 Stufung 1 Einstellwerte aller Stufentypen Richtungssinn Vorwärts – Rückwärts Messverfahren Grundschwingung – Effektivwert Schwellwert Für I = 1 A 0,030 A bis 100,000 A Stufung 0,001 A nenn Für I...
  • Seite 54 Technische Daten 11.20 Gerichteter Überstromzeitschutz, Phasen Tabelle 11-4 Standardkennlinien nach ANSI/IEEE Extrem Invers: Typ C Siehe Kapitel 11.15 Abhängiger Überstromzeitschutz, Phasen, Bild 11-5 Langzeit Invers: Typ B Langzeit Invers Siehe Kapitel 11.15 Abhängiger Überstromzeitschutz, Phasen, Bild 11-6 Mäßig Invers Stark Invers Siehe Kapitel 11.15 Abhängiger Überstromzeitschutz, Phasen,...
  • Seite 55 Technische Daten 11.20 Gerichteter Überstromzeitschutz, Phasen Einflussgrößen auf die Schwellen Transientes Überansprechen bei Messverfahren = Grundschwingung, für W > 100 ms < 5 % (bei Vollverlagerung) 1116 SIPROTEC Distanzschutz, Leitungsdifferentialschutz und Überstromzeitschutz für 3-polige Auslösung, Handbuch C53000-G5000-C010-2, Ausgabe 02.2012...

  • Seite 56: Hochstrom-Schnellabschaltung

    Technische Daten 11.21 Hochstrom-Schnellabschaltung 11.21 Hochstrom-Schnellabschaltung Einstellwerte Schwellwert 0,030 A bis 100,000 A bei I = 1 A Stufung 0,001 A bei I =1 A nenn nenn 0,15 A bis 500,00 A bei I = 5 A Stufung 0,01 A bei I =5 A nenn nenn...

  • Seite 57: Gerichteter Gegensystemschutz Mit Stromunabhängiger Verzögerungszeit

    Technische Daten 11.22 Gerichteter Gegensystemschutz mit stromunabhängiger Verzögerungszeit 11.22 Gerichteter Gegensystemschutz mit stromunabhängiger Verzögerungszeit Einstellwerte Richtungssinn Vorwärts, rückwärts, ungerichtet Stabilisierung mit Leiterströmen 0 % bis 30 % Stufung 1 % Schwellwert (Anregewert) bei I = 1 A 0,030 A bis 100,000 A Stufung 0,001 A N-nenn Schwellwert (Anregewert) bei I...

  • Seite 58: Überspannungsschutz Mit 3-Phasiger Spannung

    Technische Daten 11.23 Überspannungsschutz mit 3-phasiger Spannung 11.23 Überspannungsschutz mit 3-phasiger Spannung Einstellwerte Messwert Leiter-Leiter Leiter-Erde Messverfahren Grundschwingung Effektivwert Anregewert 0,300 V bis 340,000 V Stufung 0,001 V Verzögerungszeit 0,00 s bis 60,00 s Stufung 0,01 s Rückfallverhältnis 0,90 bis 0,99 Stufung 0,01 Zeiten Auslösezeit mit Verzögerungszeit...

  • Seite 59: Überspannungsschutz Mit Mitsystemspannung

    Technische Daten 11.24 Überspannungsschutz mit Mitsystemspannung 11.24 Überspannungsschutz mit Mitsystemspannung Einstellwerte Anregewert 0,300 V bis 200,000 V Stufung 0,001 V Verzögerungszeit 0,00 s bis 60,00 s Stufung 0,01 s Rückfallverhältnis 0,90 bis 0,99 Stufung 0,01 Zeiten Auslösezeit mit Verzögerungszeit = 0 ms Ca.

  • Seite 60: Überspannungsschutz Mit Gegensystemspannung

    Technische Daten 11.25 Überspannungsschutz mit Gegensystemspannung 11.25 Überspannungsschutz mit Gegensystemspannung Einstellwerte Anregewert 0,300 V bis 200,000 V Stufung 0,001 V Verzögerungszeit 0,00 s bis 60,00 s Stufung 0,01 s Rückfallverhältnis 0,90 bis 0,99 Stufung 0,01 Zeiten Auslösezeit mit Verzögerungszeit = 0 ms Ca.

  • Seite 61: Überspannungsschutz Mit Mitsystemspannung Und Kompoundierung

    Technische Daten 11.26 Überspannungsschutz mit Mitsystemspannung und Kompoundierung 11.26 Überspannungsschutz mit Mitsystemspannung und Kompoundierung Einstellwerte Anregewert 0,300 V bis 200,000 V Stufung 0,001 V Verzögerungszeit 0,00 s bis 60,00 s Stufung 0,01 s Rückfallverhältnis 0,90 bis 0,99 Stufung 0,01 Zeiten Auslösezeit mit Verzögerungszeit = 0 ms Ca.

  • Seite 62: Überspannungsschutz Mit Nullsystem-/Verlagerungsspannung

    Technische Daten 11.27 Überspannungsschutz mit Nullsystem-/Verlagerungsspannung 11.27 Überspannungsschutz mit Nullsystem-/Verlagerungsspannung Einstellwerte Messverfahren Effektivwert Grundschwingung Grundschwingung über 2 Periodenfilter Block. bei Messspg.ausfall Nein Best.erdschl.beh.Phase Nein Schwellwert 0,300 V bis 200,000 V Stufung 0,001 V Verzögerungszeit 0,00 s bis 60,00 s Stufung 0,1 s Anregeverzögerung 0,00 s bis 320,00 s Stufung 0,1 s...

  • Seite 63: Überspannungsschutz Mit Beliebiger Spannung

    Technische Daten 11.28 Überspannungsschutz mit beliebiger Spannung 11.28 Überspannungsschutz mit beliebiger Spannung Einstellwerte Messwert gemessene Spannung am Wandler 1 gemessene Spannung am Wandler 2 gemessene Spannung am Wandler 3 gemessene Spannung am Wandler 4 berechnete Spannung U berechnete Spannung U berechnete Spannung U Messverfahren Grundschwingung...

  • Seite 64: Unterspannungsschutz Mit 3-Phasiger Spannung

    Technische Daten 11.29 Unterspannungsschutz mit 3-phasiger Spannung 11.29 Unterspannungsschutz mit 3-phasiger Spannung Einstellwerte Messwert Leiter-Leiter Leiter-Erde Messverfahren Grundschwingung Effektivwert Stromkriterium Schwellwert I> 0,030 A bis 10,000 A bei I = 1 A Stufung 0,001 A nenn 0,15 A bis 50,00 A bei I = 5 A Stufung 0,01 A nenn...

  • Seite 65: Unterspannungsschutz Mit Mitsystemspannung

    Technische Daten 11.30 Unterspannungsschutz mit Mitsystemspannung 11.30 Unterspannungsschutz mit Mitsystemspannung Einstellwerte Messwert Leiter-Leiter Leiter-Erde Messverfahren Grundschwingung Effektivwert Stromkriterium Schwellwert I> 0,030 A bis 10,000 A bei I = 1 A Stufung 0,001 A nenn 0,15 A bis 50,00 A bei I = 5 A Stufung 0,01 A nenn...

  • Seite 66: Unterspannungsschutz Mit Beliebiger Spannung

    Technische Daten 11.31 Unterspannungsschutz mit beliebiger Spannung 11.31 Unterspannungsschutz mit beliebiger Spannung Einstellwerte Messwert Gemessene Spannung am Wandler 1 Gemessene Spannung am Wandler 2 Gemessene Spannung am Wandler 3 Gemessene Spannung am Wandler 4 Berechnete Spannung U Berechnete Spannung U Berechnete Spannung U Messverfahren Grundschwingung...
  • Seite 67 Technische Daten 11.32 Fehlerorter 11.32 Fehlerorter Einstellwerte Folgende Einstellungen können Sie den Leitungsdaten in der Schutzfunktionsgruppe Leitung entnehmen: • Den Reaktanzbelag der Leitung pro Kilometer oder pro Meile • Die Leitungslänge zur korrekten Ausgabe der Fehlerentfernung in Prozent der Leitungslänge •...

  • Seite 68: Überfrequenzschutz

    Technische Daten 11.33 Überfrequenzschutz 11.33 Überfrequenzschutz Einstellwerte Anregewerte f> 40,00 Hz bis 70,00 Hz Stufung 0,01 Hz Rückfalldifferenz 20 mHz bis 2 000 mHz Stufung 10 mHz Verzögerungszeit T 0,00 s bis 600,00 s Stufung 0,01 s Mindestspannung 3,000 V bis 175,000 V Stufung 0,001 V Zeiten Ansprechzeiten f>...

  • Seite 69: Unterfrequenzschutz

    Technische Daten 11.34 Unterfrequenzschutz 11.34 Unterfrequenzschutz Einstellwerte Anregewerte f< 40,00 Hz bis 70,00 Hz Stufung 0,01 Hz Rückfalldifferenz 20 mHz bis 2 000 mHz Stufung 10 mHz Verzögerungszeit T 0,00 s bis 600,00 s Stufung 0,01 s Mindestspannung 3,000 V bis 175,000 V Stufung 0,001 V Zeiten Ansprechzeiten f<...

  • Seite 70: Schnellauslösung Bei Zuschaltung Auf Fehler

    Technische Daten 11.35 Schnellauslösung bei Zuschaltung auf Fehler 11.35 Schnellauslösung bei Zuschaltung auf Fehler Einstellwerte Auslöseverzögerung 0,00 s bis 60,00 s Stufung 0,01 s Toleranzen Zeiten < 1 % vom Einstellwert oder 10 ms SIPROTEC Distanzschutz, Leitungsdifferentialschutz und Überstromzeitschutz für 3-polige Auslösung, Handbuch 1131 C53000-G5000-C010-2, Ausgabe 02.2012...

  • Seite 71: Thermischer Überlastschutz

    Technische Daten 11.36 Thermischer Überlastschutz 11.36 Thermischer Überlastschutz Einstellbereiche/Stufung Stromwarnschwelle 0,030 A bis 100,000 A Stufung 0,001 A Thermische Warnschwelle 50 % bis 100 % Stufung 1 % Rückfallschwelle Auslösemeldung 50 % bis 99 % Stufung 1 % Notanlauf Nachlaufzeit 0 s bis 15 000 s Stufung 10 s K-Faktor nach IEC 60225-8...
  • Seite 72 Technische Daten 11.36 Thermischer Überlastschutz [DwAuslKe-100611-deDE-01.tif] Bild 11-15 Auslösekennlinie des Überlastschutzes SIPROTEC Distanzschutz, Leitungsdifferentialschutz und Überstromzeitschutz für 3-polige Auslösung, Handbuch 1133 C53000-G5000-C010-2, Ausgabe 02.2012...

  • Seite 73: Leistungsschalter-Versagerschutz

    Technische Daten 11.37 Leistungsschalter-Versagerschutz 11.37 Leistungsschalter-Versagerschutz Startbedingungen Für Leistungsschalter-Versagerschutz 3-polige Auslösung intern oder extern 1. Über Binäreingänge Einstellwerte Schwellwert Leiterströme Für I = 1 A 0,03 A bis 100,00 A Stufung 0,01 A nenn Für I = 5 A 0,15 A bis 500,00 A nenn Schwellwert Erdstrom Für I...
  • Seite 74 Technische Daten 11.37 Leistungsschalter-Versagerschutz Toleranzen Schwellwerte, Rückfallwerte 2 % vom Einstellwert oder 1 % vom Nennstrom Zeiten 1 % vom Einstellwert oder 10 ms SIPROTEC Distanzschutz, Leitungsdifferentialschutz und Überstromzeitschutz für 3-polige Auslösung, Handbuch 1135 C53000-G5000-C010-2, Ausgabe 02.2012...

  • Seite 75: Außertrittfallschutz

    Technische Daten 11.38 Außertrittfallschutz 11.38 Außertrittfallschutz Allgemeines Wert Einstellbereich Zonen Max. 4 Anzahl der zulässigen Pendelungen pro Zone 1 bis 20 Maximaler Gegensystemstrom 5,0 % bis 100,0 % (Stufung 0,1 %) Minimaler Mitsystemstrom 10,0 % bis 400,0 % (Stufung 0,1 %) Rechteck Wert Einstellbereich...

  • Seite 76: Einschaltstromerkennung

    Technische Daten 11.39 Einschaltstromerkennung 11.39 Einschaltstromerkennung Einstellwerte Arbeitsbereichsgrenze I 0,030 A bis 100,000 A bei I = 1 A Stufung 0,001 A nenn 0,15 A bis 500,00 A bei I = 5 A Stufung 0,01 A nenn Anteil 2. Harmonischer 10 % bis 45 % Stufung 1 % Dauer der Cross-Blockierung...

  • Seite 77: Leistungsschutz (P, Q) 3-Phasig

    Technische Daten 11.40 Leistungsschutz (P, Q) 3-phasig 11.40 Leistungsschutz (P, Q) 3-phasig Einstellwerte Messwert Mitsystemleistung Leistung von L1 Leistung von L2 Leistung von L3 Schwellwert -200,0 % bis +200,0 % Stufung 0,1 Neigung der Leistungsgeraden -89,0° bis +89,0° Stufung 0,1° Rückfallverzögerungszeit 0,00 s bis 60,00 s Stufung 0,01 s...

  • Seite 78: Stromsprungerkennung

    Technische Daten 11.41 Stromsprungerkennung 11.41 Stromsprungerkennung Zeiten Anregezeit Ca. 10 ms bei 50 Hz Ca. 8 ms bei 60 Hz Arbeitsbereich 10 Hz bis 80 Hz Funktion aktiv Verhalten außerhalb des Arbeitsbereiches Funktion inaktiv Toleranzen Ströme 3 % vom Einstellwert oder 10 mA (I = 1 A) oder nenn r 10 %)

  • Seite 79: Spannungssprungerkennung

    Technische Daten 11.42 Spannungssprungerkennung 11.42 Spannungssprungerkennung Zeiten Anregezeit Ca. 10 ms bei 50 Hz Ca. 8 ms bei 60 Hz Arbeitsbereich 10 Hz bis 80 Hz Funktion aktiv Verhalten außerhalb des Arbeitsbereiches Funktion inaktiv Toleranzen Spannungen 2 % vom Einstellwert oder 0,100 V bei Amplitudenänderungen von sinusförmigen Mess- größen Pulszeit...

  • Seite 80: Synchronisierungsfunktion

    Technische Daten 11.43 Synchronisierungsfunktion 11.43 Synchronisierungsfunktion Betriebsarten Synchrocheck Schalten synchroner Netze Schalten asynchroner Netze Spannungsloses Schalten Durchsteuern Einstellwerte Überwachungs-/Verzögerungszeiten: Max. Dauer Sync.vorgang 0,00 s bis 3 600,00 s oder Stufung 0,01 s f (unwirksam) Überw.zeit spg.los. Schalt. 0,00 s bis 60,00 s Stufung 0,01 s Verzögerung Einschalten 0,00 s bis 60,00 s...
  • Seite 81 Technische Daten 11.43 Synchronisierungsfunktion Frequenz der Spannung U1f1 f1 in Hz 25 Hz d f d 70 Hz • Bereich • Toleranz 10 mHz Frequenz der Spannung U1f2 f2 in Hz 25 Hz d f d 70 Hz • Bereich •...

  • Seite 82: Drahtbrucherkennung

    Technische Daten 11.44 Drahtbrucherkennung 11.44 Drahtbrucherkennung Einstellwerte Wert Einstellbereich Stufung Blockierungsbetriebsart Blockierung Automatische Blockierung Keine Blockierung Delta-Wert für Autoblock. 0,004 I/I bis 5,000 I/I 0,001 nenn nenn SIPROTEC Distanzschutz, Leitungsdifferentialschutz und Überstromzeitschutz für 3-polige Auslösung, Handbuch 1143 C53000-G5000-C010-2, Ausgabe 02.2012...

  • Seite 83: Stromsymmetrieüberwachung

    Technische Daten 11.45 Stromsymmetrieüberwachung 11.45 Stromsymmetrieüberwachung Einstellwerte Schwellwert Freigabe 0,030 A bis 90,000 A bei I = 1 A Stufung 0,001 A nenn 0,15 A bis 450,00 A bei I = 5 A Stufung 0,01 A nenn Schwellwert min/max 0,10 bis 0,95 Stufung 0,01 Auslöseverzögerung 0,00 s bis 100,00 s...

  • Seite 84: Spannungssymmetrieüberwachung

    Technische Daten 11.46 Spannungssymmetrieüberwachung 11.46 Spannungssymmetrieüberwachung Einstellwerte Schwellwert Freigabe 0,300 V bis 100,000 V Stufung 0,001 V Schwellwert min/max 0,58 bis 0,95 Stufung 0,01 Auslöseverzögerung 0,00 s bis 100,00 s Stufung 0,01 s Zeiten Auslösedauer Ca. 500 ms Rückfallzeit Ca. 500 ms SIPROTEC Distanzschutz, Leitungsdifferentialschutz und Überstromzeitschutz für 3-polige Auslösung, Handbuch 1145 C53000-G5000-C010-2, Ausgabe 02.2012...

  • Seite 85: Stromsummenüberwachung

    Technische Daten 11.47 Stromsummenüberwachung 11.47 Stromsummenüberwachung Einstellwerte Kennliniensteigung 0,00 bis 0,95 Stufung 0,01 Schwellwert 0,030 A bis 10,000 A bei I = 1 A Stufung 0,001 A nenn 0,15 A bis 50,00 A bei I = 5 A Stufung 0,01 A nenn Auslöseverzögerung 0,00 s bis 100,00 s...

  • Seite 86: Spannungssummenüberwachung

    Technische Daten 11.48 Spannungssummenüberwachung 11.48 Spannungssummenüberwachung Einstellwerte Schwellwert 0,300 V bis 100,000 V Stufung 0,001 V Auslöseverzögerung 0,00 s bis 100,00 s Stufung 0,01 s Zeiten Auslösedauer Ca. 500 ms Rückfallzeit Ca. 500 ms SIPROTEC Distanzschutz, Leitungsdifferentialschutz und Überstromzeitschutz für 3-polige Auslösung, Handbuch 1147 C53000-G5000-C010-2, Ausgabe 02.2012...

  • Seite 87: Stromdrehfeld-Überwachung

    Technische Daten 11.49 Stromdrehfeld-Überwachung 11.49 Stromdrehfeld-Überwachung Einstellwerte Auslöseverzögerung 0,00 s bis 100,00 s Stufung 0,01 s Drehfeldrichtung L1 L2 L3 L1 L3 L2 Zeiten Auslösedauer Ca. 500 ms Rückfallzeit Ca. 500 ms 1148 SIPROTEC Distanzschutz, Leitungsdifferentialschutz und Überstromzeitschutz für 3-polige Auslösung, Handbuch C53000-G5000-C010-2, Ausgabe 02.2012...

  • Seite 88: Spannungsdrehfeld-Überwachung

    Technische Daten 11.50 Spannungsdrehfeld-Überwachung 11.50 Spannungsdrehfeld-Überwachung Einstellwerte Auslöseverzögerung 0,00 s bis 100,00 s Stufung 0,01 s Drehfeldrichtung L1 L2 L3 L3 L2 L1 Zeiten Auslösedauer Ca. 500 ms Rückfallzeit Ca. 500 ms SIPROTEC Distanzschutz, Leitungsdifferentialschutz und Überstromzeitschutz für 3-polige Auslösung, Handbuch 1149 C53000-G5000-C010-2, Ausgabe 02.2012...

  • Seite 89: Auslösekreisüberwachung

    Technische Daten 11.51 Auslösekreisüberwachung 11.51 Auslösekreisüberwachung Einstellwerte Anzahl überwachter Kreise pro Leistungsschalter-Funktionsgrup- 1 bis 3 Arbeitsweise je Kreis Mit 1 Binäreingang Mit 2 Binäreingängen Ansprech- und Rückfallzeit Ca. 1 s bis 2 s Einstellbare Meldeverzögerung bei 1 Binäreingang 1,00 s bis 600,00 s Stufung 0,01 s Einstellbare Meldeverzögerung bei 2 Binäreingangen 1,00 s bis 30,00 s...

  • Seite 90: Überwachung Der Geräteinternen Analog-Digital-Wandler

    Technische Daten 11.52 Überwachung der geräteinternen Analog-Digital-Wandler 11.52 Überwachung der geräteinternen Analog-Digital-Wandler Einstellwerte Kennliniensteigung 0,00 bis 0,95 Stufung 0,01 Schwellwert 0,030 A bis 10,000 A bei I = 1,00 A Stufung 0,001 A nenn 0,15 A bis 50,00 A bei I = 5,00 A Stufung 0,01 A nenn...

  • Seite 91: Messspannungsausfall-Erkennung

    Technische Daten 11.53 Messspannungsausfall-Erkennung 11.53 Messspannungsausfall-Erkennung Einstellwerte 3ph.Feh.–UL1,UL2,UL3 < 0,300 V bis 340,000 V Stufung 0,001 V 3ph.Feh.–Freig.Leiterstr. 0,030 A bis 100,000 A bei I = 1 A Stufung 0,001 A nenn 0,15 A bis 50,00 A bei I = 5 A Stufung 0,01 A nenn min (Distanzschutz)

  • Seite 92: Spannungswandler-Schutzschalter

    Technische Daten 11.54 Spannungswandler-Schutzschalter 11.54 Spannungswandler-Schutzschalter Einstellwerte Reaktionszeit 0,000 s bis 0,030 s Stufung 0,001 s SIPROTEC Distanzschutz, Leitungsdifferentialschutz und Überstromzeitschutz für 3-polige Auslösung, Handbuch 1153 C53000-G5000-C010-2, Ausgabe 02.2012...

  • Seite 93: Betriebsmesswerte

    Technische Daten 11.55 Betriebsmesswerte 11.55 Betriebsmesswerte Spannungen kV primär, V sekundär, % von U nenn Spannungsbereich 10 % bis 200 % von U nenn Frequenzbereich 47,5 Hz bis 52,5 Hz bei f = 50 Hz nenn 57,5 Hz bis 62,5 Hz bei f = 60 Hz nenn Toleranz...
  • Seite 94 Technische Daten 11.55 Betriebsmesswerte Bereich Q 50 % bis 120 % und ABS (cos M) d 0,07 Toleranz Q 1 % P bei I/I und U/U nenn nenn nenn Leistungsfaktor O ° Toleranz 0,02 Frequenz Frequenz f Hz und % f nenn Bereich 10 Hz bis 80 Hz...
  • Seite 95 Technische Daten 11.56 Energiewerte 11.56 Energiewerte Einstellwerte Wirkenergie W kWh, MWh, GWh Blindenergie W kvarh, Mvarh, Gvarh d 2 % für I > 0,1 I Bereich nenn U > 0,1 U nenn |cosM| t 0,707 Toleranz bei Nennfrequenz 1156 SIPROTEC Distanzschutz, Leitungsdifferentialschutz und Überstromzeitschutz für 3-polige Auslösung, Handbuch C53000-G5000-C010-2, Ausgabe 02.2012...

  • Seite 96: Phasor Measurement Unit

    Technische Daten 11.57 Phasor Measurement Unit 11.57 Phasor Measurement Unit Frequenz Frequenzbereich 10 Hz bis 80 Hz Genauigkeit 5 mHz im Bereich von 0,7·f bis 1,2·f nenn nenn Amplituden, Phasenwinkel Genauigkeit für Amplitudenmessungen 0,1 % Genauigkeit für Phasenwinkelmessungen 0,1 ° ■...
