Schutz- und Automatikfunktionen
7.6 Gerichteter Überstromzeitschutz, Phasen
Logik der Erweitert-Stufe
[lodocp33-121013, 2, de_DE]

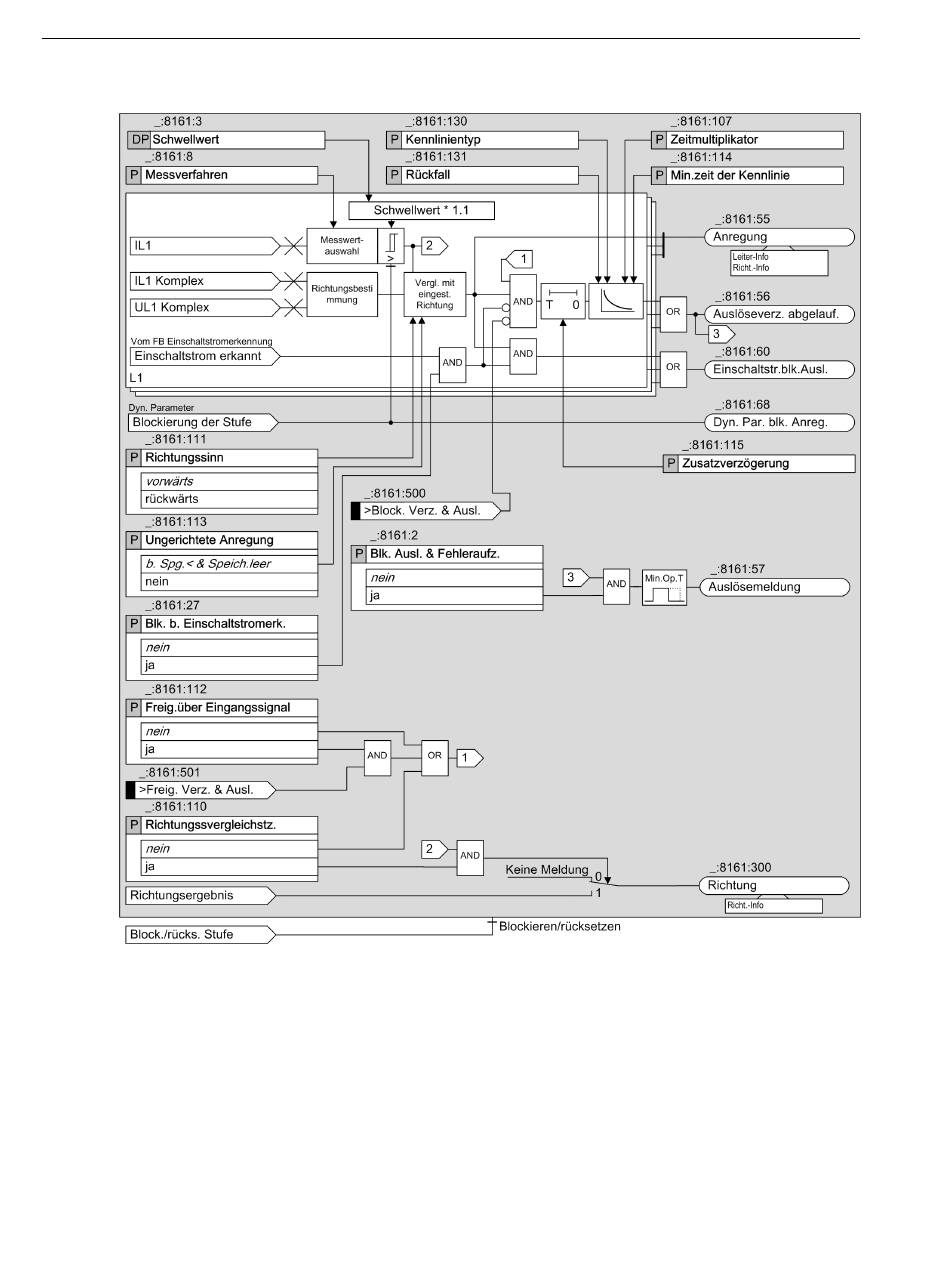

Bild 7-94
Richtungssinn (Basis- und Erweitert-Stufe)
Mit dem Parameter Richtungssinn legen Sie fest, ob die Stufe in Vorwärts- oder Rückwärtsrichtung
arbeitet.
Die Richtungsbestimmung arbeitet stufenübergreifend (siehe Kapitel
Ungerichtete Anregung, Spannungsspeicher (Basis- und Erweitert-Stufe)
Bei einem 3-poligen Nahfehler brechen alle 3 Leiter-Erde-Spannungen auf nahezu 0 ein. In diesem Fall kann
die Richtungsbestimmung auf einen Spannungsspeicher zurückgreifen (siehe Kapitel
Wenn im Spannungsspeicher keine zur Richtungsbestimmung verwertbaren Spannungsmesswerte vorhanden
724
Logikdiagramm des gerichteten, abhängigen Überstromzeitschutzes, Phasen – Erweitert
7.6.7.1
Beschreibung).
7.6.7.1
SIPROTEC 5, Hochspannungs-Feldleitgerät, Handbuch
C53000-G5000-C015-B, Ausgabe 06.2019
Beschreibung).
