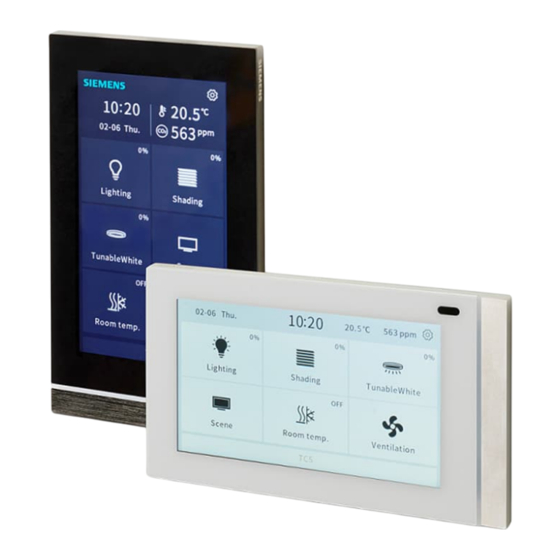

Seite 1 5WG1205-2AB12, 5WG1205-2AB22 Touch Control TC5 Applikationsprogrammbeschreibung A6V13357199_de--_a Smart Infrastructure 15.12.2022...
Seite 2: Inhaltsverzeichnis
Inhalt Funktionen .............................5 UI-Beschreibung ............................7 Startseite (Navigationsfunktion) ........................8 Multifunktionsseite ..........................12 2.2.1 Schaltfunktion ..........................14 2.2.2 Schalt-/Dimmfunktion ......................... 15 2.2.3 Funktion „Wert senden“ ......................15 2.2.4 Jalousiefunktion ......................... 16 2.2.5 Szenenabruf und -speicherung ....................18 2.2.6 Werte und Text anzeigen ......................18 Seite für die allgemeine Temperaturregelung ..................
Seite 3 „Funktionsseite“ .............................71 3.3.1 Parameter und Kommunikationsobjekte „Seite x – Multifunktion (Beleuchtung/Jalousie/Szene/Wert senden/Anzeige)“ ..............72 3.3.2 Parameter und Kommunikationsobjekte „Seite x – Allgemeine Temperatursteuerung“ ....80 3.3.3 Parameter und Kommunikationsobjekte „Seite x – Erweiterte Bodenheizung“ ......94 3.3.4 Parameter und Kommunikationsobjekte „Seite x – VRF-Schnittstelle und -Betrieb“ ....100 3.3.5 Parameter und Kommunikationsobjekte „Seite x –...
Seite 5: Funktionen
Funktionen Funktionen Bei Touch Control TC5 (im Folgenden als „TC5“ bezeichnet) handelt es sich um ein Multifunktions-Touch-Panel mit KNX S-Mode für Anzeige, Bedienung und Steuerung. Das Gerät bietet einen kapazitativen Farb- Touchscreen (5 Zoll) mit einer Auflösung von 480 × 854 px.
Seite 6 Funktionen ● Logikfunktionen Bis zu 8 Eingänge können mit verschiedenen logischen Verknüpfungen konfiguriert werden: UND, ODER, XODER, Gate-Forwarding, Schwellwert-Komparator (Schwellwertschalter), Formatkonvertierung und Max. Wert (Höchstwert). ● Steuerung von RGB, RGBW und RGBW + Farbtemperatur Die Seite für die Dimmsteuerung von TC5 kann für 3 Arten von Farbleuchten eingerichtet werden: RGB- Licht (3 Farben), RGBW-Licht (4 Farben), RGBW-Licht (4 Farben) optional mit Farbtemperatursteuerung.
Seite 7: Ui-Beschreibung
UI-Beschreibung Startseite (Navigationsfunktion) UI-Beschreibung Das Gerät kann sowohl vertikal als auch horizontal montiert werden (über ETS konfigurierbar). Es gilt jedoch zu beachten, dass die vertikalen und horizontalen Ausführungen nicht immer über dieselben Anzeigen verfügen. Beispielsweise verwendet die horizontale Ausführung im Vergleich zur vertikalen Version den begrenzten Platz für eine größere Anzahl von Symbolen.
Seite 8: Startseite (Navigationsfunktion)
UI-Beschreibung Startseite (Navigationsfunktion) 2.1 Startseite (Navigationsfunktion) Startseiten sind über ETS konfigurierbar: Max. fünf Seiten mit max. acht Symbolen pro Seite. Die Symbole sind entweder mit Seiten oder mit einzelnen Funktionen verknüpft. ● Startseite ohne ETS-Konfiguration Vertikal Horizontal ● Über mit Seiten verknüpfte Symbole gelangen Endbenutzer zu den gewünschten Seiten. Bei den verknüpften Seiten kann es sich um Multifunktionsseiten für Beleuchtung, Sonnenschutz, Szenen, Senden von Werten oder um Seiten für eine Einzelfunktion, z.
Seite 9 UI-Beschreibung Startseite (Navigationsfunktion) Funktionsseite, Lüfterdrehzahl Klimaanlage z. B. Klimaanlage Horizontal Startseite Beleuchtungsseite Funktionsseite, z. B. Klimaanlage Deckenlicht Lüfterdrehzahl Klimaanlage A6V13357199_de--_a 9 | 167...
Seite 10: Startseite Deaktivieren
UI-Beschreibung Startseite (Navigationsfunktion) ● Mit Einzelfunktionen verknüpfte Symbole ermöglichen einen einfachen Zugriff auf häufig genutzte Vorgänge, z. B. belegt/nicht belegt. Startseite deaktivieren Die Navigationsfunktion für die Startseite ist über ETS konfigurierbar. Die erste konfigurierte Funktionsseite wird angezeigt, wenn die Startseiten deaktiviert sind. Beispiele: ●...
Seite 11: Beschreibung
UI-Beschreibung Startseite (Navigationsfunktion) Horizontal Nummer Beschreibung ① Symbol „Seiteneinstellung“ Weitere Informationen finden Sie unter Einstellungen [➙ 33]. Datum (MM-TT) und Uhrzeit; kann über die Einstellungsseite oder über das Objekt geändert ② werden. ● Symbole können über eine Micro-SD-Karte konfiguriert werden. Weitere Informationen ③...
Seite 12: Multifunktionsseite
UI-Beschreibung Multifunktionsseite 2.2 Multifunktionsseite Über die Multifunktionsseite lassen sich Beleuchtung, Jalousien und Szenen steuern sowie Werte senden und anzeigen. Die Ansicht der Multifunktionsseite ist über ETS konfigurierbar. Optionen Vertikal Große Symbole Listenansicht Horizontal Große Symbole Listenansicht 12 | 167 A6V13357199_de--_a...
Seite 13 UI-Beschreibung Multifunktionsseite Seitenlayout: Die Anzahl von Symbolen pro Seite kann über ETS konfiguriert werden. Vertikal 3 Symbole pro Seite 4 Symbole pro Seite 6 Symbole pro Seite 8 Symbole pro Seite Horizontal 3 Symbole pro Seite 4 Symbole pro Seite 6 Symbole pro Seite 8 Symbole pro Seite A6V13357199_de--_a...
Seite 14: Schaltfunktion
UI-Beschreibung Multifunktionsseite 2.2.1 Schaltfunktion Status der Schaltfunktion ● Ansicht „Große Symbole“ Der Status „Licht EIN“ kann auf 2 Arten angezeigt werden (über ETS konfigurierbar). 1. Nur das Symbol für „eingeschaltet“ (Abbildung rechts) weist darauf hin, dass die Lampe eingeschaltet ist, während das Symbol für „ausgeschaltet“...
Seite 15: Schalt-/Dimmfunktion
UI-Beschreibung Multifunktionsseite 2.2.2 Schalt-/Dimmfunktion Durch langes Drücken des Symbols (0,5 s) kann die Seite für die Steuerung der Dimmfunktion aufgerufen werden. Vertikal Horizontal Nummer Beschreibung Nummer Beschreibung Startseite Zurück ① ② Relatives Hellerdimmen bis 100 % Relatives Dunklerdimmen bis 0 % (AUS) ③...
Seite 16: Jalousiefunktion
UI-Beschreibung Multifunktionsseite 2.2.4 Jalousiefunktion Bei der Einstellung der Lamellenvorhänge, Rollläden (ohne Lamellen): ● Kurzes Drücken (< 0,5 s) des Symbols für Öffnen/Schließen/Auf/Ab: – Während einer Bewegung wird der Vorgang nach dem Drücken gestoppt. – Im Stillstand wird der Vorgang je Tastendruck einen Schritt fortgesetzt. Langes Drücken (≥...
Seite 17: Rollladen (Ohne Lamelle)
UI-Beschreibung Multifunktionsseite Rollladen (ohne Lamelle) Vertikal Horizontal Nummer Beschreibung Nummer Beschreibung Simulation der Rollladenstellung Schiebestellung in Prozent ① ② ③ ④ Jalousien (mit Lamellen) Vertikal Horizontal Nummer Beschreibung Nummer Beschreibung Simulation des Lamellenwinkels Simulation von Jalousie und Lamelle ① ② (Jalousie) A6V13357199_de--_a 17 | 167...
Seite 18: Szenenabruf Und -Speicherung
UI-Beschreibung Multifunktionsseite Nummer Beschreibung Nummer Beschreibung Schiebestellung in Prozent Lamellenwinkel in Prozent ③ ④ ● 0 %: Jalousie vollständig geöffnet ● 0 %: Lamellen in horizontaler Stellung und kein Sonnenschutz ● 100 %: Jalousie vollständig geschlossen ● 100 %: Lamellen in vertikaler Stellung und voller Sonnenschutz Aufwärts (Jalousie und Lamelle) Abwärts (Jalousie und Lamelle)
Seite 19: Text Anzeigen
UI-Beschreibung Multifunktionsseite Wert anzeigen Vertikal Horizontal Nummer Beschreibung Nummer Beschreibung PM2.5-Wert VOC-Wert ① ② Druckwert -Wert ③ ④ Text anzeigen Vertikal Horizontal Nummer Beschreibung Nummer Beschreibung Willkommen Türverriegelungsstatus: Entsperren ① ② PM2.5-Wert ③ A6V13357199_de--_a 19 | 167...
Seite 20: Seite Für Die Allgemeine Temperaturregelung
UI-Beschreibung Seite für die allgemeine Temperaturregelung 2.3 Seite für die allgemeine Temperaturregelung Die Funktion für die allgemeine Temperaturregelung kann für verschiedene Heiz- und/oder Kühlanwendungen konfiguriert werden, z. B. Fan-Coil-Anwendung, Kühldecke und elektrische Heizung. Sie kann für die Regelung der Raumtemperatur über Sollwerte (absolut oder relativ), für die Auswahl des Heiz-/Kühlbetriebs, die Auswahl der Lüfterdrehzahl (3 Stufen, AUS und Auto) sowie für Änderungen der Betriebsart (4 Modi: Komfort-, Standby-, Economy- und Schutzbetrieb) eingesetzt werden.
Seite 21 UI-Beschreibung Seite für die allgemeine Temperaturregelung Vertikal Änderung der Lüfterstufe Änderung der Betriebsart Horizontal Änderung der Lüfterstufe Änderung der Betriebsart A6V13357199_de--_a 21 | 167...
Seite 22: Vrf-Klimaanlage
UI-Beschreibung VRF-Klimaanlage 2.4 VRF-Klimaanlage Das Gerät fungiert als Schnittstellen- und Bedieneinheit für VRF-Klimageräte über ein KNX-zu-VRF-Gateway. Vertikal VRF-Seite in °C VRF-Seite in °F Horizontal VRF-Seite in °C VRF-Seite in °F Nummer Beschreibung Nummer Beschreibung Einstellung der Lüfterrichtung Änderung des VRF-Modus ①...
Seite 23 UI-Beschreibung VRF-Klimaanlage Vertikal Horizontal A6V13357199_de--_a 23 | 167...
Seite 24: Bodenheizung
UI-Beschreibung Bodenheizung 2.5 Bodenheizung ● Funktion für die Bodenheizungsregelung mit 2-Punkt- oder PI-Regelung unter Berücksichtigung des Temperatur-Sollwerts ● Szenensteuerung Vertikal Bodenheizung in °C Bodenheizung in °F Horizontal Bodenheizung in °C Bodenheizung in °F Nummer Beschreibung Anzeige „Heizventil geöffnet/geschlossen“ ① Hinweis: Wenn der Sollwert oberhalb der Raumtemperatur liegt, wird das Ventil geöffnet, um die Raumtemperatur zu erhöhen, und umgekehrt.
Seite 25: Lüftungssystem
UI-Beschreibung Lüftungssystem 2.6 Lüftungssystem Das Lüftungssystem steuert: ● 3-Stufen-Lüftereinstellung, Öffnen/Schließen der Wärmerückgewinnung, Berechnung der Filterlaufzeit, Alarm für Filterwechsel und Zurücksetzen der Filterlaufzeit ● Automatische Regelung (bedarfsgerechte Lüftersteuerung) über den PM2.5- oder CO -Wert ● Szeneneinstellung Vertikal Horizontal Nummer Beschreibung Nummer Beschreibung Aktuelle Lüfterstufe +/-: Änderung der Lüfterstufe...
Seite 26: Bedarfsgerechte Lüftung
UI-Beschreibung Lüftungssystem Bedarfsgerechte Lüftung Vertikal Automatische Regelung Automatische Regelung (bedarfsgerechter PM2.5-Wert) (bedarfsgerechter CO -Wert) Horizontal Automatische Regelung Automatische Regelung (bedarfsgerechter PM2.5-Wert) (bedarfsgerechter CO -Wert) 26 | 167 A6V13357199_de--_a...
Seite 27: Rgb - Dimmen
UI-Beschreibung RGB – Dimmen 2.7 RGB – Dimmen Für RGB- oder RGBW-LED-Dimmen (absolutes Dimmen): RGBW unterstützt die individuelle Einstellung der Farben sowie die individuelle Einstellung von Farbtemperatur und Helligkeit. 3 Arten von RGB-Dimmen sind verfügbar und über ETS konfigurierbar: 1. RGB: Steuerung für RGB-Licht 2.
Seite 28 UI-Beschreibung RGB – Dimmen Horizontal RGBW RGBW + Farbtemperatur Nummer Beschreibung Nummer Beschreibung Beschreibung Farbpalette ① ② Schieberegler für Farbtemperatur Farbauswahl ③ ④ Helligkeit (weißes Licht) Farbtemperatursteuerung aufrufen ⑤ ⑥ EIN/AUS-Taste und Status ⑦ Die folgende Seite für „Farbtemperatursteuerung aufrufen“ ⑥ wird angezeigt. Vertikal Horizontal Farbtemperatursteuerung...
Seite 29: Anzeige Energiezähler
UI-Beschreibung Anzeige Energiezähler Nummer Beschreibung Nummer Beschreibung Schieberegler für Farbtemperatur, Farbtemp. erhöhen/verringern ① ② 100 K/Schritt Die Farbtemperatursteuerung löst die Helligkeit (weißes Licht) ③ ④ Seitenanzeigen ① und ② aus. Dies ist identisch mit ⑥ auf der Seite RGBW + Farbtemperatur oben. 2.8 Anzeige Energiezähler Die Energiezähleranzeige unterstützt die Anzeige von Werten für Stromstärke, Spannung, Leistung und elektrischer Energie.
Seite 30: Anzeige Luftqualität
UI-Beschreibung Anzeige Luftqualität 2.9 Anzeige Luftqualität Die Anzeigewerte für Temperatur, Feuchte, PM2.5, PM10, VOC, CO , AQI, Helligkeit, Windgeschwindigkeit und Regen können über den Bus eingestellt und empfangen werden. Pro Funktionsseite können bis zu vier Elemente konfiguriert werden. Vertikal 30 | 167 A6V13357199_de--_a...
Seite 31 UI-Beschreibung Anzeige Luftqualität Horizontal Nummer Beschreibung Nummer Beschreibung Ausgewählter Bereich Konfigurierte Parameter ① ② Die Werte der konfigurierbaren Parameter sind wie folgt: Parameter Beschreibung Parameter Beschreibung Temperatur Feuchte 0…100 % -40…40 ℃ PM2.5 0…999 μg/m PM10 0…999 μg/m 0…4000 ppm 0…9,99 mg/m 0…500 Helligkeit...
Seite 32: Audio
UI-Beschreibung Audio 2.10 Audio Funktioniert nur, wenn ein Gateway zur Umwandlung von Audio-Steuersignalen in KNX angeschlossen ist. Vertikal Horizontal Nummer Beschreibung Nummer Beschreibung Stumm schalten/Stummschaltung Wiedergabemodus ① ② aufheben Lautstärke +/- Wiedergabe/Anhalten ③ ④ Zurück/Weiter ⑤ Lautstärkeregelung Vertikal Horizontal 32 | 167 A6V13357199_de--_a...
Seite 33: Einstellungen
UI-Beschreibung Einstellungen Vertikal Horizontal Nummer Beschreibung Nummer Beschreibung Zufällig Nacheinander ① ② Einzelwiederholung Loop ③ ④ 2.11 Einstellungen Wählen Sie auf der Startseite, um die Seite „Einstellungen“ aufzurufen. Vertikal Einstellungen Allgemeine Startseite A6V13357199_de--_a 33 | 167...
Seite 34 UI-Beschreibung Einstellungen Sprache (Standard: Englisch) Hintergrundbild (Standard: 1) Horizontal Einstellungen Allgemeine Startseite Sprache (Standard: Englisch) Hintergrundbild (Standard: 1) Nummer Beschreibung Nummer Beschreibung Farbe Design (Hintergrundbild) Physikalische Adresse ① ② Schaltfläche „Aktivieren/Deaktivieren“ Bildschirmhelligkeit ③ ④ Lautstärke der Tastaturanschläge ⑤ Hinweis ● Deaktivieren Sie die KNX-Programmierung, falls sie nicht vom einem Fachtechniker über ETS konfiguriert wurde.
Seite 35 UI-Beschreibung Einstellungen Näherungssensor: Der Bildschirm wird aktiviert, wenn der Sensor erkennt, dass sich jemand nähert. 1. AUS 2. Normal: Näherungserkennung innerhalb eines Bereichs von 15 cm 3. Erweitert: Näherungserkennung innerhalb eines Bereichs von 30 cm Bildschirm-Scrollen aktivieren: 1. Aktiviert: Über den Bildschirm wischen oder Symbol wählen, um die entsprechende Seite aufzurufen. 2.
Seite 36: Datum Und Uhrzeit Sowie Systeminformationen
UI-Beschreibung Einstellungen Datum und Uhrzeit sowie Systeminformationen Einstellung von Datum und Uhrzeit: Über Datum (J, M oder T) oder Uhrzeit (H, M oder S) wischen, um den entsprechenden Wert einzustellen. Vertikal Einstellungen für Datum und Uhrzeit Systeminformationen Horizontal Einstellungen für Datum und Uhrzeit Systeminformationen 36 | 167 A6V13357199_de--_a...
Seite 37: Wochen-Zeitschalter
UI-Beschreibung Einstellungen Zeitschalter Wochen-Zeitschalter Über die ETS können Zeitschalter auf Tages- oder auf Wochenbasis konfiguriert werden. Zeitschalter auf Wochenbasis können über den Touchscreen oder über den Bus geändert werden, sofern dies in der ETS aktiviert ist. Der Wochen-Zeitschalter ist während des Urlaubs deaktiviert. Vertikal Zeitschalter-Einstellungen: ●...
Seite 38 UI-Beschreibung Einstellungen Vertikal Kein Urlaub eingestellt Urlaubsliste: ● Der Zeitschalter ist während des Urlaubs deaktiviert. Horizontal Nummer Beschreibung Nummer Beschreibung Neuen Urlaub hinzufügen Urlaubssdetails eingeben ① ② Hier tippen für weitere Optionen ③ 38 | 167 A6V13357199_de--_a...
Seite 39 UI-Beschreibung Einstellungen Vertikal Neuen Urlaub bestätigen Einstellungskonflikt Urlaubstage löschen Horizontal Neuen Urlaub bestätigen Einstellungskonflikt Urlaub löschen A6V13357199_de--_a 39 | 167...
Seite 40: Bildschirm
UI-Beschreibung Bildschirm 2.12 Bildschirm 2.12.1 Bildschirmschoner Bildschirmschoner sind über die ETS verfügbar: ● Werkseitig eingestellt: a) Deaktiviert; b) Uhr (Standard); c) Digitaluhr plus zusätzliche Informationen; d) Album – 3 Bilder (Wenn aktiviert, wechseln diese automatisch alle 5 s.); e) Album – 1 Bild Die standardmäßige Aktivierungszeit für Bildschirmschoner beträgt 10 s und die Standardzeit für die Deaktivierung der Hintergrundbeleuchtung 30 s.
Seite 41 UI-Beschreibung Bildschirm ● Benutzerdefinierte Bilder von Micro-SD-Karte. Setzen Sie eine Micro-SD-Karte mit den folgendem Inhalt ein: 1. Erstellen Sie im Stammverzeichnis einen Ordner mit der Bezeichnung „picture“ (Bild). 2. Benennen Sie die Bilder im Ordner wie folgt: – Vertikal: „Album1_v“, „Album2_v“, „Album3_v“ –...
Seite 42 UI-Beschreibung Bildschirm Benutzerdefinierte Bilder löschen: 1. Erstellen Sie einen leeren Ordner „picture“ auf der Micro-SD-Karte. 2. Wenn beim Einsetzen der SD-Karte das Popup-Fenster „Zurück zum Auslieferzustand?“ angezeigt wird, wählen Sie „Bestätigen“, um die benutzerdefinierten Bilder zu löschen. 3. Starten Sie das Gerät neu, um das Originalalbum wiederherzustellen. Vertikal Horizontal Hinweis...
Seite 43: Hintergrundbild
Für Startseite Drei Hintergrundbilder für die Startseite sind verfügbar: ● Stil „Dunkler Bildschirm“: 1) dunkler Bildschirm (Standard), 2) mit Siemens-Logo, 3) Wassertropfen. ● Stil „Heller Bildschirm“: 1) grauer Bildschirm (Standard), 2) mit Siemens-Logo, 3) Wüste. Der Bildschirmstil kann in der ETS oder vom Benutzer über die Bildschirmeinstellungsseite ausgewählt werden.
Seite 44: Sd-Karte Für Angepasste Hintergrundbilder Verwenden
UI-Beschreibung Bildschirm Stil „Heller Bildschirm“ Vertikal Standard Mit Siemens-Logo Wüste Horizontal SD-Karte für angepasste Hintergrundbilder verwenden Setzen Sie eine Micro-SD-Karte mit folgendem Inhalt ein: 1. Erstellen Sie im Stammverzeichnis einen Ordner mit der Bezeichnung „background“ (Hintergrund). 2. Benennen Sie die Bilder im Ordner wie folgt: –...
Seite 45 UI-Beschreibung Bildschirm Beim Einsetzen der Micro-SD-Karte in das Gerät wird das folgende Popup-Fenster angezeigt, wenn gültige Bilder erkannt werden. Schlägt das Upgrade fehl, tippen Sie auf eine beliebige Stelle außerhalb des Popup-Fensters, um den Bildschirm zu verlassen. Vertikal Horizontal A6V13357199_de--_a 45 | 167...
Seite 46 UI-Beschreibung Bildschirm Benutzerdefinierte Bilder löschen: 1. Erstellen Sie einen leeren Ordner „background“ (Hintergrund) auf der Micro-SD-Karte. 2. Wenn beim Einsetzen der SD-Karte das Popup-Fenster „Zurück zum Auslieferzustand?“ angezeigt wird, wählen Sie „Bestätigen“, um die benutzerdefinierten Bilder zu löschen. 3. Starten Sie das Gerät neu, um das Originalalbum wiederherzustellen. Vertikal Horizontal Hinweis...
Seite 47: Passwort
UI-Beschreibung Passwort 2.13 Passwort Das Passwort ist standardmäßig deaktiviert. Über den Parameter „Passwort-Funktion“ kann eine Passwort- Funktion in ETS konfiguriert werden. Parameterdetails finden Sie unter „Passwort“-Parameter[➙ 66]. Passwort für Einstellungen Wenn diese Option aktiviert ist, ist zum Prüfen oder Bearbeiten von Informationen auf der Einstellungsseite ein 4-stelliges Passwort erforderlich (kein Passwort für Putzsperre und Sprache erforderlich).
Seite 48: Passwort Für Bildschirmschoner
UI-Beschreibung Passwort Passwort für Bildschirmschoner Das Passwort ist standardmäßig deaktiviert. Wenn die Option aktiviert ist, ist für die Bildschirmbedienung ein Passwort erforderlich, nachdem der Bildschirmschoner aktiviert oder der Bildschirm ausgeschaltet wurde. Das Passwort ist eine 4-stellige Zahl. Drei Passwörter sind verfügbar und können über die Parameter „Passwort 1 festlegen (4 Zeichen)“, „Passwort 2 festlegen (4 Zeichen)“...
Seite 49: Funktion Über Bus Sperren
UI-Beschreibung Funktion über Bus sperren 2.14 Funktion über Bus sperren Dieser Befehl wird über den Bus gesendet. Er kann entweder das gesamte Bedienfeld (Abbildung links) oder lediglich einzelne Funktionen (Abbildung rechts) sperren. ● Gesamtes Bedienfeld sperren: Sobald das Bedienfeld gesperrt ist, kann der Benutzer keine Vorgänge am Gerät ausführen.
Seite 50: Alarm
UI-Beschreibung Alarm 2.15 Alarm Alle aktiven Alarme werden über einen definierten Zeitraum auf dem Bildschirm angezeigt. Bis zu 5 Alarme können angezeigt sowie akustisch ausgegeben werden. Die Dauer der Alarmanzeige und die Wiederholungszeit sind in ETS konfigurierbar. Über ✓ kann der Benutzer den Alarm bestätigen. Er wird dann über einen Zeitraum von 5 Minuten nicht angezeigt (Wiederholungszeit).
Seite 51: Weitere
UI-Beschreibung Weitere Seiten 2.16 Weitere Seiten KNX-Verbindungsfehler: Wird rot angezeigt, wenn die Kommunikation zum Bus unterbrochen ist. ETS-Konfiguration wird geladen: Wenn der Download der Anwendung abgeschlossen oder die Stromversorgung des Geräts wiederhergestellt ist, wird das Gerät initialisiert und lädt anschließend die über ETS parametrierte Konfiguration.
Seite 52: Parameter Und Kommunikationsobjekte
Parameter und Kommunikationsobjekte Weitere Seiten Parameter und Kommunikationsobjekte In diesem Abschnitt wird erläutert, wie das Gerät über die ETS durch Parametereinstellungen konfiguriert werden kann. Darüber hinaus werden hier die zugehörigen Kommunikationsobjekte beschrieben. Kommunikationsobjekte werden für die Kommunikation mit anderen Geräten über Bus verwendet: ●...
Seite 53: Allgemein
Parameter und Kommunikationsobjekte „Allgemein“ Anzeigesprache: HINWEIS Das Gerät unterstützt zahlreiche Sprachen, darunter Englisch, Deutsch, Chinesisch, Spanisch, Italienisch und Französisch. Um die gewünschte Sprache ordnungsgemäß anzuzeigen, muss für „Codepage“ „Unicode (UTF-8)“ festgelegt werden. 3.1 „Allgemein“ 3.1.1 Parameter „Allgemeine Einstellung“ „Allgemeine Einstellung“ konfiguriert Sprache, Temperatureinheit, Bildschirmschoner, Bildschirmsperre, Hintergrund usw.
Seite 54 Parameter und Kommunikationsobjekte „Allgemein“ Name Beschreibung Bereich Anzeigemodus Legt den Bildschirmanzeige-Modus fest. Vertikal (Standard) Horizontal 54 | 167 A6V13357199_en--_a...
Seite 55 Parameter und Kommunikationsobjekte „Allgemein“ Name Beschreibung Bereich Bedienersprache anzeigen Wählt die Sprache der Benutzeroberfläche für die Chinesisch (vereinfacht) Funktionsseiten aus, z. B. für die Seite für HLK-Steuerung, Chinesisch (traditionell) Systeminformationen usw. Tschechisch Niederländisch Englisch (Standard) Französisch Deutsch Griechisch Ungarisch Italienisch Polnisch Portugiesisch Russisch...
Seite 56 Parameter und Kommunikationsobjekte „Allgemein“ Name Beschreibung Bereich Die folgenden Parameter werden angezeigt, wenn die Option „Gemäß der benutzerdefinierten Zeit“ ausgewählt ist. Uhrzeit für Wechsel zu Nacht: Schaltet „Tag“ zur angegebenen Stunde zu „Nacht“ um. 0…23 h (Standard: 18) Stunde [0…23] Uhrzeit für Wechsel zu Nacht: Schaltet „Tag“...
Seite 57 Parameter und Kommunikationsobjekte „Allgemein“ Name Beschreibung Bereich Regelungsstatus anzeigen durch Zeigt den Regelungsstatus nur über das Symbol oder sowohl Nur Symbol (Standard) über das Symbol als auch über die Kachel an. Sowohl Symbol als auch Kachel Nur Symbol Sowohl Symbol als auch Kachel Bildschirmschoner Auswahl des Bildschirmschoners.
Seite 58: Allgemeine" Kommunikationsobjekte
Parameter und Kommunikationsobjekte „Allgemein“ 3.1.2 „Allgemeine“ Kommunikationsobjekte Name Objektfunktion Länge Flag Datentyp Allgemein Bildschirmbedienung deaktivieren/aktivieren – 1 Bit 1.003 Freigeben alle Seiten Sperrt die Bedienfeld-Funktion über Bus. Das Bedienfeld reagiert nicht, wenn es gesperrt ist, empfängt jedoch weiterhin das Bus- Telegramm.
Seite 59 Parameter und Kommunikationsobjekte „Allgemein“ Name Objektfunktion Länge Flag Datentyp Allgemein Status Sommerzeit 1 Bit KÜ 1.003 Freigeben Sendet den Telegrammwert des Sommerzeit-Status über Bus. Telegrammwert: 0: Nicht Sommerzeit 1: Sommerzeit Allgemein Sprache der Benutzeroberfläche 14 Byte 16.001 Zeichenfolge (ISO 8859-1) Wird angezeigt, wenn der Parameter „Sprache über Bus änderbar“...
Seite 60: Parameter „Koordinaten Standorteinstellungen
Parameter und Kommunikationsobjekte „Allgemein“ 3.1.3 Parameter „Koordinaten Standorteinstellungen“ „Koordinaten Standorteinstellungen“ konfiguriert Breitengrad und Längengrad. Name Beschreibung Bereich Standorteinstellung Legt den Referenzpunkt für Sonnenaufgang – Breitengrad/Längengrad und Sonnenuntergang fest. Beispiel: Berlin, Deutschland Breitengrad Legt die geografische Breite fest. Nord (Standard) Süd Geografische Breite in Grad Legt die geografische Breite in Grad fest.
Seite 61 Parameter und Kommunikationsobjekte „Allgemein“ Name Beschreibung Bereich (UTC-12:00) Datumsgrenze West; Zeitdifferenz in Bezug auf die Legt die Zeitdifferenz in Bezug auf die (UTC-11:00) Samoa; koordinierte Weltzeit [UTC+…] koordinierte Weltzeit fest. (UTC-10:00) Hawaii; (UTC-09:00) Alaska; (UTC-08:00) Pazifik (USA, Kanada); (UTC-07:00) Arizona, Denver, Calgary; (UTC-06:00) Chicago, Dallas, Mexico City;...
Seite 62: Parameter „Bildschirmschoner-Anzeigeeinstellung
Parameter und Kommunikationsobjekte „Allgemein“ 3.1.4 Parameter „Bildschirmschoner-Anzeigeeinstellung“ Die „Bildschirmschoner-Anzeigeeinstellung“ konfiguriert das Anzeigeformat für den Bildschirmschoner. Die Oberfläche wird angezeigt, wenn der Parameter „Digitaluhr plus zusätzliche Informationen“ aktiviert ist. Name Beschreibung Bereich Wert 1…4 Definiert, welcher Wert über den Bildschirmschoner Keine angezeigt wird.
Seite 63: Parameter „Sommerzeit-Einstellung
Parameter und Kommunikationsobjekte „Allgemein“ 3.1.5 Parameter „Sommerzeit-Einstellung“ Name Beschreibung Bereich Umstellung auf Sommerzeit Legt die Sommerzeit fest, Optionen: Nein (Standard) Immer ● Nein: Sommerzeit wird nicht verwendet Benutzerdefinierte Einstellung ● Immer: Sommerzeit wird immer verwendet ● Benutzerdefinierte Einstellung: Benutzerdefinierte Einstellung für Beginn und Ende der Sommerzeit Die folgenden Parameter werden angezeigt, wenn die Option „Benutzerdefinierte Einstellung“...
Seite 64: Farbstreifen"-Parameter
Parameter und Kommunikationsobjekte „Allgemein“ 3.1.6 „Farbstreifen“-Parameter Name Beschreibung Bereich Funktionsmodus Farbstreifen Legt die Betriebsart des Farbstreifens fest. Immer aktiv Nur bei deaktivierter Hintergrundbeleuchtung … (Standard) Funktionsmodus Farbstreifen, wenn aktiv Legt die Betriebsart des Farbstreifens für den Dauerhaft EIN aktiven Streifen fest. Langsames Blinken (Standard) Hinweis: Farbstreifen „dauerhaft ein“...
Seite 65: Näherungssensor"-Parameter
Parameter und Kommunikationsobjekte „Allgemein“ 3.1.7 „Näherungssensor“-Parameter Erkennt Personen, die sich dem Sensorerkennungsbereich nähern oder sich aus diesem entfernen, und sendet einen Telegrammwert an den Bus. Name Beschreibung Bereich Datentyp von Ausgangswert Datentyp des an den Bus gesendeten Telegramms 1 Bit [EIN/AUS] (Standard) 1 Byte [Szene] 1 Byte [0…255] 1 Byte [0…100 %]...
Seite 66: Passwort"-Parameter
Parameter und Kommunikationsobjekte „Allgemein“ 3.1.8 „Passwort“-Parameter Legt das Passwort sowie den an den Bus gesendeten Datentyp fest. Wird unter Allgemein über Parameter „Passwort-Funktion“ aktiviert/deaktiviert. Insgesamt 3 Passwörter sind verfügbar. Name Beschreibung Bereich Datentyp von Ausgangswert Datentyp des an den Bus gesendeten Telegramms 1 Bit [EIN/AUS] (Standard) 1 Byte [Szenensteuerung] 1 Byte [0…255]...
Seite 67: Erweiterte Einstellung
Parameter und Kommunikationsobjekte „Allgemein“ Name Beschreibung Bereich Passwort 3: Bildschirm reaktivieren Aktiviert bzw. deaktiviert das 3. Passwort. Wenn aktiviert: Aktivieren Deaktivieren (Standard) ● Passwort festlegen: Text 4 Byte (Standard: 3456) ● Beschreibung: Max. 40 Zeichen ● Aktion nach dem Entsperren: Dieselben Optionen wie „Aktion nach dem Entsperren“...
Seite 68: Startseite
Parameter und Kommunikationsobjekte „Startseite“ 3.2 „Startseite“ Parameter Legt die Startseiten-Nummer fest und wählt die auf der Startseite angezeigten Elemente aus. Name Beschreibung Bereich Startseite 1…5 Aktiviert bzw. deaktiviert die Startseite. Deaktivieren Aktivieren Auswahl der auf der Startseite angezeigten Elemente Element 1 anzeigen Definiert das Anzeigeelement auf der Startseite.
Seite 69: Parameter „Startseite X" (Hauptseite)
Parameter und Kommunikationsobjekte „Startseite“ 3.2.1 Parameter „Startseite x“ (Hauptseite) Für die Startseite ist Navigation aktiviert: ● Maximal fünf Startseiten zulässig ● Maximal acht Symbole pro Seite zulässig Wenn die Navigation aktiviert ist, können die Symbole mit der definierten Funktionsseite verknüpft werden. Die erste konfigurierte Funktionsseite wird angezeigt, wenn die Navigationsfunktion für alle Seiten deaktiviert ist.
Seite 70 Parameter und Kommunikationsobjekte „Startseite“ Name Beschreibung Bereich Beschreibung/Überschrift der Seite Legt den Namen der auf dem Bildschirm angezeigten Max. Text 15 Byte Startseite fest. Hinweis: ● Unterstützt mehrere Sprachen. Um eine ordnungsgemäße Anzeige am Bildschirm zu ermöglichen, „Codepage“ auf „Unicode (UTF-8)“ setzen. Siehe Displaysprache unter Parameter und Kommunikationsobjekte [➙...
Seite 71: Funktionsseite
Parameter und Kommunikationsobjekte „Funktionsseite“ 3.3 „Funktionsseite“ Parameter Name Beschreibung Bereich Funktionsseite 1… Aktiviert oder deaktiviert Funktionsseite x. Bis zu 15 Seiten können Deaktivieren Funktionsseite 15 konfiguriert werden. Aktivieren Wenn „Funktionsseite x“ aktiviert ist, wird Parameter „Seite x“ angezeigt, und die Seite x (x = 1…15) kann konfiguriert werden. Hinweis: Die ersten 5 Seiten können nur als Multifunktionsseiten konfiguriert werden.
Seite 72: Parameter Und Kommunikationsobjekte „Seite X - Multifunktion (Beleuchtung/Jalousie/Szene/Wert Senden/Anzeige)
Parameter und Kommunikationsobjekte „Funktionsseite“ 3.3.1 Parameter und Kommunikationsobjekte „Seite x – Multifunktion (Beleuchtung/Jalousie/Szene/Wert senden/Anzeige)“ Parameter Name Beschreibung Bereich Beschreibung/Überschrift der Benennt „Funktionsseite x“. Text 15 Byte Seite Hinweis: ● Unterstützt mehrere Sprachen. Um eine ordnungsgemäße Anzeige am Bildschirm zu ermöglichen, „Codepage“ auf „Unicode (UTF-8)“...
Seite 73 Parameter und Kommunikationsobjekte „Funktionsseite“ Name Beschreibung Bereich Die folgenden Parameter werden angezeigt, wenn Symbol x aktiviert ist. Symbol auswählen Bestimmt, welches Symbol auf der Anzeige verwendet wird. Kein Symbol, nur Text Deckenlicht Hinweis: … ● Kein Symbol, nur Text: Zeigt nur Text an (kein Symbol). Bei Leistung dem Text handelt es sich um den über Parameter „Beschreibung …...
Seite 74 Parameter und Kommunikationsobjekte „Funktionsseite“ Name Beschreibung Bereich … Die folgenden Parameter werden angezeigt, wenn die Option „Helligkeit + Farbtemperatur“ ausgewählt ist. Reaktion bei „AUS“- Legt die zugehörige Aktion für den Fall fest, dass der Vorgang „Schaltobjektwert AUS“ senden Vorgang „AUS“ aktiviert ist. (Standard) „RGBW-Objektwert AUS“...
Seite 75 Parameter und Kommunikationsobjekte „Funktionsseite“ Kommunikationsobjekte Hinweis X-Bereich Seitennummer: 1…15, y-Bereich Symbolnummer: 1…8 Schalter Name Objektfunktion Länge Flag Datentyp Seite x – Symbol y Schalten 1 Bit KÜ 1.001 Schalten Sendet EIN/AUS-Telegramme an den Bus und steuert den Ein-/Ausschaltvorgang der Lampe. Telegrammwert: 0: AUS 1: EIN Seite x –...
Seite 76 Parameter und Kommunikationsobjekte „Funktionsseite“ Wert senden Name Objektfunktion Länge Flag Datentyp Seite x – 1-Bit-/2-Bit-/4-Bit-Wert senden 1 Bit EIN/AUS KÜ 1.001 Schalten Symbol y 1-Byte-/2-Byte-Wert ohne Vorzeichen 2 Bit 0…3 2.001 Schaltersteuerung senden 4 Bit 0…15 3.007 Dimmsteuerung 1-Byte-Prozentwert senden 1-Byte-Wert 5.010 Zählerimpulse (0…255) 2-Byte-Wert mit Vorzeichen senden...
Seite 77 Parameter und Kommunikationsobjekte „Funktionsseite“ Lamellenvorhang Name Objektfunktion Länge Flag Datentyp Seite x – Symbol y Auf/Zu 1 Bit KSÜ 1.009 Öffnen/Schließen Sendet das Telegramm „Auf/Zu“ an den Bus. Telegrammwert: 0: Vorhang öffnen 1: Vorhang schließen Seite x – Symbol y Stopp 1 Bit KÜ...
Seite 78 Parameter und Kommunikationsobjekte „Funktionsseite“ Name Objektfunktion Länge Flag Datentyp Seite x – Symbol y Status Jalousiestellung 1 Byte KSÜA 5.001 Prozentwert (0…100 %) Sendet ein Telegramm zur Steuerung der Winkelposition der Lamellen an den Bus. Telegrammwert: 0...100 % Seite x – Symbol y Status Lamellenstellung 1 Byte KSÜA 5.001 Prozentwert (0…100 %)
Seite 79 Parameter und Kommunikationsobjekte „Funktionsseite“ Wert anzeigen Name Objektfunktion Länge Flag Datentyp Seite x – 1-Byte-Wert ohne Vorzeichen 1-Byte-Wert ohne Vorzeichen (DPT KSÜA 5.010 Zählerimpulse (0…255) Symbol y anzeigen 5.010) 5.001 Prozentwert 1-Byte-Prozentwert anzeigen 1-Byte-Prozentwert (DPT 5.001) 7.001 Impuls 2-Byte-Wert ohne Vorzeichen 2-Byte-Wert ohne Vorzeichen (DPT 8.001 Impulsdifferenz anzeigen...
Seite 80: Parameter Und Kommunikationsobjekte „Seite X - Allgemeine Temperatursteuerung
Parameter und Kommunikationsobjekte „Funktionsseite“ 3.3.2 Parameter und Kommunikationsobjekte „Seite x – Allgemeine Temperaturregelung“ Parameter Seite „Seite x“ als Einzelfunktion zuordnen – „Allgemeine Temperatur- steuerung“ zuordnen. Die allgemeine Temperaturregelung steuert Folgendes: ● Heizen/Kühlen separat oder Heizen und Kühlen für 2-Rohr-/4-Rohr-Systeme ● Einstellung des Temperatur-Sollwerts (absolut oder relativ) ●...
Seite 81 Parameter und Kommunikationsobjekte „Funktionsseite“ Name Beschreibung Bereich Beschreibung/Überschrift der Seite Benennt „Funktionsseite x“. Text 15 Byte Hinweis: ● Unterstützt mehrere Sprachen. Um eine ordnungsgemäße Anzeige am Bildschirm zu ermöglichen, „Codepage“ auf „Unicode (UTF- 8)“ setzen. Siehe Displaysprache unter Parameter und Kommunikationsobjekte [➙ 52]. ●...
Seite 82 Parameter und Kommunikationsobjekte „Funktionsseite“ Name Beschreibung Bereich Die folgenden Parameter werden nur angezeigt, wenn „Gewichtung interner und externer Sensor“ ausgewählt ist. Gewichtung von internem und Definiert die exakte Gewichtung in Prozent. 10 % intern, 90 % extern; externem Wert 20 % intern, 80 % extern; 30 % intern, 70 % extern;...
Seite 83 Parameter und Kommunikationsobjekte „Funktionsseite“ Name Beschreibung Bereich Die folgenden Parameter werden angezeigt, wenn „Heizen und Kühlen“ und „Manager“/„Einzelsteuerung“ ausgewählt sind. Umschaltung Heizen/Kühlen Legt die Umschaltung für Heizen/Kühlen fest. Nur über Bildschirm Nur über Objekt Sowohl über Bildschirm als auch über Objekt (Standard) Automatische Umschaltung Regelungsart nach Download Legt die Regelungsart nach dem Download fest.
Seite 84 Parameter und Kommunikationsobjekte „Funktionsseite“ Name Beschreibung Bereich Die folgenden Parameter werden angezeigt, wenn „Raumbetriebsart“ aktiviert ist. Option: Aktivieren Objekttyp von Betriebsart Definiert den Objekttyp für die Betriebsart. 4 × 1 Bit 1 Byte Hinweis: Werte 4 × 1 Bit sowie 4 × 1 Bit + 1 Byte 4 ×...
Seite 85 Parameter und Kommunikationsobjekte „Funktionsseite“ Kommunikationsobjekte Hinweis X-Bereich Seitennummer: 1…15 Name Objektfunktion Länge Flag Datentyp Seite x (Empfang/ Externe Temperatur 2 Byte KSÜA 9.001 Temperatur (°C) Senden) Empfängt einen Temperaturmesswert, der von einem Temperatursensor an den Bus gesendet wird, oder sendet Leseanforderungen an den Bus.
Seite 86 Parameter und Kommunikationsobjekte „Funktionsseite“ Name Objektfunktion Länge Flag Datentyp Empfängt Statusrückmeldungen von der Lüfterdrehzahlregelung. Telegramm „1“ aktiviert die zugehörige Lüfterdrehzahl. Wenn „1 Bit AUS“ nicht aktiviert ist, wird beim Empfang von Telegramm „0“ „Lüfterdrehzahl AUS“ angezeigt. Anderenfalls hat „0“ keine Auswirkungen.
Seite 87: Hlk-Betrieb
Parameter und Kommunikationsobjekte „Funktionsseite“ Name Objektfunktion Länge Flag Datentyp Seite x (Senden) Ein-/Ausschalten 1 Bit Manager: KLÜ 1.001 Schalten Subordinate: KÜ Sendet den Status des Thermostat-Schalters an den Bus. Das Kommunikationsobjekt wird nicht angezeigt, wenn „Einzelsteuerung“ ausgewählt ist. Seite x (Senden) Basis-Sollwert (°C) 2 Byte KÜ...
Seite 88 Parameter und Kommunikationsobjekte „Funktionsseite“ Name Objektfunktion Länge Flag Datentyp Seite x (Empfang/ Präsenzmelder 1 Bit KSÜA 1.018 Belegung Senden) Empfängt das Präsenzmelder-Telegramm vom Bus oder sendet die Leseanforderung an den Bus. Telegrammwert: 0: Unbelegt 1: Belegt Das Kommunikationsobjekt wird nicht angezeigt, wenn „Subordinate“ ausgewählt ist. Seite x (Empfang) Sperren 1 Bit...
Seite 89 Parameter und Kommunikationsobjekte „Funktionsseite“ 3.3.2.2 „Sollwert“-Parameter Basis-Sollwert + Sollwert-Verschiebung Absolute Sollwerte Hinweis: Die Seite wird angezeigt, wenn „Raumbetriebsart“ aktiviert und für „Betriebsart“ „Einzelsteuerung“ oder „Manager“ festgelegt ist. Nur der entsprechende Teil der oben abgebildeten Seite wird angezeigt, wenn für „Raumtemperaturregelungsart“ „Heizen“ oder „Kühlen“ festgelegt ist. Wichtig: Alle ausgewählten Sollwerte müssen innerhalb des durch die Parameter „Minimal möglicher Sollwert [5…40]“...
Seite 90 Parameter und Kommunikationsobjekte „Funktionsseite“ Hinweis: Warnhinweise werden angezeigt, wenn die ausgewählten Sollwerte außerhalb des auf der Seite mit den allgemeinen Temperaturparametern definierten Bereichs liegen (siehe Parameter und Kommunikationsobjekte „Seite x – Allgemeine Temperaturregelung“ [➙ 80]). Name Beschreibung Bereich Sollwertkonfiguration nach Dieser Parameter wird angezeigt, wenn die Raumbetriebsart Basis-Sollwert + Sollwert- aktiviert wird, um die Einstellmethode für den Temperatur-...
Seite 91 Parameter und Kommunikationsobjekte „Funktionsseite“ Name Beschreibung Bereich … Heizen – Wird nur angezeigt, wenn für „Raumtemperaturregelungsart“ „Heizen“ oder „Heizen und Kühlen“ festgelegt ist. Standby-Betrieb: Sollwert- Legt den Sollwert des Standby-Betriebs fest. 0…10 K (Standard: 2) Verschiebung Heizen [0…10] Der Sollwert für den Standby-Betrieb ist der Basis-Sollwert minus diesem Wert.
Seite 92 Parameter und Kommunikationsobjekte „Funktionsseite“ 3.3.2.3 Parameter „Heiz-/Kühlregelung“ „Raumtemperaturregelungsart“ bestimmt, wie die Seite für Heizen, Kühlen oder Heiz-/Kühlregelung angezeigt wird. Name Beschreibung Bereich Heizen Regelungsart Legt die Steuerlogik/-methode für die Heizanwendung fest. Ein/Aus – zweistufige Regelung (Standard) PWM – PI-Umschaltung (1 Bit) Modulierung –...
Seite 93 Parameter und Kommunikationsobjekte „Funktionsseite“ Name Beschreibung Bereich Die folgenden Parameter werden angezeigt, wenn „PWM – PI-Umschaltung (1 Bit)“ oder „Modulierung – PI-Regelung stufenlos (8 Bit)“ ausgewählt ist. Heizkreis Legt die Ansprechgeschwindigkeit des Heizreglers fest. Warmwasserheizung (5 K/150 min) (Standard) Bodenheizung (5 K/240 min) Elektroheizung (4 K/100 min) Split-Anlage/Fan Coil (4 K/90 min)
Seite 94: Parameter Und Kommunikationsobjekte „Seite X - Erweiterte Bodenheizung
Parameter und Kommunikationsobjekte „Funktionsseite“ Name Beschreibung Bereich Die folgenden Parameter werden angezeigt, wenn „Benutzerdefiniert“ ausgewählt ist. Proportionalbereich [10…100] Passt den P-Wert an. 10…100 × 0,1 K (Standard: 40) Integrationszeit [0…255] Passt den I-Wert an. 0…255 min (Standard: 150) Stellwert zyklisch senden [0…255] Legt den Zeitraum für die zyklische Übermittlung des 0…255 min (Standard: 0) Stellwerts an den Bus fest.
Seite 95 Parameter und Kommunikationsobjekte „Funktionsseite“ Name Beschreibung Bereich Seitenfunktion Konfiguriert den Typ der Funktionsseite. Multifunktion (Beleuchtung/Jalousie/Szene/We Hinweis: rt senden/Anzeige) Seiten 1…5 können nur als Multifunktionsseite konfiguriert Allgemeine Temperaturregelung werden, Seiten 6…15 können entweder Multifunktionsseiten Erweiterte Bodenheizung oder Seiten für Einzelfunktionen sein. VRF-Schnittstelle und -Betrieb Lüftungssystem Anzeige Luftqualität...
Seite 96 Parameter und Kommunikationsobjekte „Funktionsseite“ Name Beschreibung Bereich Stellwert nach Temperaturfehler Legt den Stellwert für den Fall fest, dass ein 0…100 % (Standard: 0) [0…100 %] (Für 2-stufige Regelung Temperaturfehler auftritt. Wert '0' = 0 %, Wert '> 0' = 100 %) Für 2-Punkt-Regelung: Bei einem Parameterwert von 0 wird der Stellwert auf 0 % gesetzt.
Seite 97 Parameter und Kommunikationsobjekte „Funktionsseite“ Name Beschreibung Bereich Die folgenden Parameter werden angezeigt, wenn die Option „Einzelsteuerung“ oder „Manager“ ausgewählt ist. Regelungsart Legt die Logik/Methode für die Temperaturregelung fest. Ein/Aus – zweistufige Regelung (Standard) PWM – PI-Umschaltung (1 Bit) Modulierung – PI-Regelung stufenlos (8 Bit) Die folgenden Parameter werden angezeigt, wenn „EIN/AUS –...
Seite 98 Parameter und Kommunikationsobjekte „Funktionsseite“ Kommunikationsobjekte Hinweis X-Bereich Seitennummer: 1…15 Name Objektfunktion Länge Flag Datentyp Seite x (Empfang/ Externe Temperatur 2 Byte KSÜA 9.001 Temperatur (°C) Senden) Das Kommunikationsobjekt wird angezeigt, wenn der externe Sensor als Referenz festgelegt ist. Empfängt den Temperaturmesswert, der vom Temperatursensor an den Bus gesendet wird. Bereich: -50…99,8 ℃ Seite x (Senden) Ein-/Ausschalten 1 Bit...
Seite 99 Parameter und Kommunikationsobjekte „Funktionsseite“ Name Objektfunktion Länge Flag Datentyp Empfängt das Telegramm zur Sperre vom Bus. Telegrammwert: 0: Sperren 1: Entsperren Hinweis: Während der Sperre kann das Telegramm weiterhin empfangen werden. 3.3.3.1 „Szenen“-Parameter Einstellung für Bodenheizungsszenen, insgesamt sind 5 Szenen verfügbar. Name Beschreibung Bereich...
Seite 100: Parameter Und Kommunikationsobjekte „Seite X - Vrf-Schnittstelle Und -Betrieb
Parameter und Kommunikationsobjekte „Funktionsseite“ 3.3.4 Parameter und Kommunikationsobjekte „Seite x – VRF-Schnittstelle und -Betrieb“ Parameter Der „Seite x“ kann die Einzelfunktion „VRF-Schnittstelle und -Betrieb“ zugeordnet werden. Diese fungiert als Schnittstellen- und Bedieneinheit für das VRF-Klimagerät. (VRF bezieht sich auf HLK-Technik mit variablem Kältemittelfluss.) Verbinden Sie das TC5 über ein Gateway um ein VRF-Gerät zu steuern.
Seite 101 Parameter und Kommunikationsobjekte „Funktionsseite“ Name Beschreibung Bereich Die folgenden zwei Parameter werden angezeigt, wenn „Externer Sensor“ ausgewählt ist. Zykluszeit für Abfrage des Definiert den Zeitraum, nach dem eine Leseanforderung 0…255 min (Standard: 5) externen Temperaturwerts zum Abrufen eines externen Werts gesendet wird. [0…255] Externen Sensorwert nach Legt fest, ob nach dem Zurücksetzen oder Programmieren...
Seite 102 Parameter und Kommunikationsobjekte „Funktionsseite“ Name Objektfunktion Länge Flag Datentyp Seite x (Senden) Ein-/Ausschalten 1 Bit KÜ 1.001 Schalten Sendet Schalttelegramme für die Klimatisierung. Seite x (Empfang) Ein-/Ausschalten 1 Bit KSÜA 1.001 Schalten Empfängt Rückmeldungen zum Schaltstatus für die Klimatisierung. Telegramm: 0: AUS 1: EIN Seite x (Senden)
Seite 103: "Modus"-Parameter
Parameter und Kommunikationsobjekte „Funktionsseite“ 3.3.4.1 „Modus“-Parameter Definiert die empfangenen und gesendeten Werte für die folgenden Objekte. Name Beschreibung Bereich Einstellung der Regelungsart Automatikbetrieb Aktiviert bzw. deaktiviert den Automatikbetrieb. Deaktivieren Aktivieren (Standard) Die folgenden Parameter werden angezeigt, wenn „Automatikbetrieb“ aktiviert ist. Vordefinierter Wert für Auto Definiert den Wert für den Automatikbetrieb.
Seite 104 Parameter und Kommunikationsobjekte „Funktionsseite“ 3.3.4.2 „Lüfter“-Parameter Name Beschreibung Bereich Datentyp von Lüfterdrehzahl Legt den Datentyp für die Lüfterdrehzahl fest. Prozentwert (DPT_5.001) (Standard) Lüfterstufe (DPT_5.100) Die folgenden Parameter werden angezeigt, wenn „Lüfterstufe (DPT_5.100)“ ausgewählt ist. Vordefinierter Wert für Definiert den Wert für Lüfterdrehzahl Auto 0…255 (Standard: 0) Lüfterdrehzahl Auto Vordefinierter Wert für...
Seite 105 Parameter und Kommunikationsobjekte „Funktionsseite“ 3.3.4.3 Parameter „Flügelstellung“ Die Parameter werden angezeigt, wenn „Flügelstellung“ aktiviert ist. Name Beschreibung Bereich Vordefinierter Wert für Flügelstellung Vordefinierter Wert für Position 1 Definiert den entsprechenden Stellwert für Flügelstellung 1. 0…255 (Standard: 1) Vordefinierter Wert für Position 2 Definiert den entsprechenden Stellwert für Flügelstellung 2. 0…255 (Standard: 2) Vordefinierter Wert für Position 3 Definiert den entsprechenden Stellwert für Flügelstellung 3.
Seite 106: Parameter Und Kommunikationsobjekte „Seite X - Lüftungssystem
Parameter und Kommunikationsobjekte „Funktionsseite“ 3.3.5 Parameter und Kommunikationsobjekte „Seite x – Lüftungssystem“ Parameter „Seite x“ kann der Einzelfunktion „Lüftungssystem“ zugeordnet werden. Name Beschreibung Bereich Beschreibung/Überschrift der Seite Benennt „Funktionsseite x“. Text 15 Byte Hinweis: ● Unterstützt mehrere Sprachen. Um eine ordnungsgemäße Anzeige am Bildschirm zu ermöglichen, „Codepage“...
Seite 107 Parameter und Kommunikationsobjekte „Funktionsseite“ Name Beschreibung Bereich Zählung Filterstandzeit Legt fest, ob die Zeitschalterfunktion für den Filter aktiviert Aktivieren wird. Deaktivieren (Standard) Filterstandzeit [100…10000] Wird nur angezeigt, wenn Aktivieren für Zählung 100...10000 (Standard: 1000) Filterstandzeit ausgewählt ist. Legt die Lebensdauer des Filters fest. Ein Alarm wird ausgelöst, sobald die Lebensdauer auf 0 heruntergezählt wird.
Seite 108 Parameter und Kommunikationsobjekte „Funktionsseite“ Name Objektfunktion Länge Flag Datentyp Seite x (Empfang) Filter-Zeitschalter 1 Bit 1.015 Zurücksetzen zurücksetzen Setzt die Filterzeit zurück. Nach dem Zurücksetzen wird die Zählung neu gestartet. Telegrammwert: 1: Zurücksetzen Seite x Zähler Filter-Zeitschalter 2 Byte KSÜA 7.007 Zeit (h) (Empfang/Senden) Zählt die Lebensdauer des Filters.
Seite 109 Parameter und Kommunikationsobjekte „Funktionsseite“ Name Objektfunktion Länge Flag Datentyp Seite x (Empfang) Sperren 1 Bit 1.003 Freigeben Empfängt das Telegramm zur Sperre vom Bus. Telegrammwert: 0: Sperren 1: Entsperren Hinweis: Während der Sperre kann das Telegramm weiterhin empfangen werden. 3.3.5.1 „Lüfter“-Parameter 1 Bit 1 Byte Name...
Seite 110 Parameter und Kommunikationsobjekte „Funktionsseite“ Name Beschreibung Bereich Zeitverzögerung zwischen Lüfterdrehzahl- Bestimmt die Zeitverzögerung für das [0…100] × 50 ms (Standard: 10 × 50 ms) Umschaltung [0…100] Umschalten in Millisekunden. Die Einstellung sollte auch die technischen Spezifikationen der Lüfter berücksichtigen. Wird ein Wert von 0…100 ausgewählt, geschieht beim Umschalten der Lüfterdrehzahl von A auf B Folgendes: Wird ausgeschaltet...
Seite 111 Parameter und Kommunikationsobjekte „Funktionsseite“ 3.3.5.2 „Szenen“-Parameter Hinweis Wenn der Parameter „Szenensteuerung“ aktiviert ist, werden die folgenden Parameter angezeigt. Name Beschreibung Bereich x: Szenen-Nr. [0…64, 0 = inaktiv] Legt die Szenennummer fest. x = 1…5 0…64, 0 ＝ inaktiv (Standard: 0) zuweisen Lüfterdrehzahl für Szene Lüfterdrehzahl-Status für eine spezifische Szene...
Seite 112 Parameter und Kommunikationsobjekte „Funktionsseite“ 3.3.5.3 Parameter „Automatikbetrieb Lüfter“ PM2.5 Hinweis Die folgenden Parameter werden angezeigt, wenn „Automatikbetrieb (bedarfsgerechte Lüftung)“ aktiviert ist. Name Beschreibung Bereich Objektwert – Automatikbetrieb Setzt den Telegrammwert, um den Automatikbetrieb zu 0 = aktivieren/1 = beenden aktivieren/beenden aktivieren.
Seite 113 Parameter und Kommunikationsobjekte „Funktionsseite“ Name Beschreibung Bereich Datentyp für CO Legt den Datentyp für CO fest. Die Auswahl muss mit dem Wert in ppm (DPT_7.001) Datentyp des angeschlossenen CO -Sensors Fließkommawert in ppm übereinstimmen. (DPT_9.008) (Standard) Schwellwert für Lüfterdrehzahl: Wenn der Stellwert größer ist als der durch diesen 1…4000 ppm (Standard: von AUS zu niedrig Parameter eingestellte Schwellwert oder diesem entspricht,...
Seite 114 Parameter und Kommunikationsobjekte „Funktionsseite“ Name Beschreibung Bereich Min. Laufzeit vor Umschaltung der Definiert die Verweilzeit des Lüfters zwischen der aktuellen 0…65535 s (Standard: 10) Lüfterdrehzahl [s] Lüfterstufe und einer höheren Lüfterstufe oder einer niedrigeren Lüfterstufe, d. h. den Mindestzeitraum, bevor auf eine andere Lüfterstufe umgeschaltet werden kann.
Seite 115: Parameter Und Kommunikationsobjekte „Seite X - Anzeige Luftqualität
Parameter und Kommunikationsobjekte „Funktionsseite“ Beispiel 2 PM2.5 als Beispiel: ● Der Schwellwert für AUS zu Lüfterdrehzahl niedrig ist 20 μg/m ● Der Schwellwert für Lüfterdrehzahl niedrig zu Lüfterdrehzahl mittel ist 40 μg/m ● Der Schwellwert für Lüfterdrehzahl mittel zu Lüfterdrehzahl hoch ist 70 μg/m ●...
Seite 116 Parameter und Kommunikationsobjekte „Funktionsseite“ Name Beschreibung Bereich Beschreibung/Überschrift der Benennt „Funktionsseite x“. Text 15 Byte Seite Hinweis: ● Unterstützt mehrere Sprachen. Um eine ordnungsgemäße Anzeige am Bildschirm zu ermöglichen, „Codepage“ auf „Unicode (UTF-8)“ setzen. Siehe Displaysprache unter Parameter und Kommunikationsobjekte [➙ 52]. ●...
Seite 117 Parameter und Kommunikationsobjekte „Funktionsseite“ Kommunikationsobjekte Hinweis X-Bereich Seitennummer: 1…15 Objektfunktion hängt von den Parametern „Funktion von Element 1 in Anzeigeliste“ … „Funktion von Element 4 in Anzeigeliste“ ab. Name Objektfunktion Länge Flag Datentyp Seite x – Elemente 1 Temperatur 2 Byte KSÜA 9.001 Temperatur (°C) Seite x –...
Seite 118: Parameter Und Kommunikationsobjekte „Seite X - Anzeige Energiezähler
Parameter und Kommunikationsobjekte „Funktionsseite“ Name Objektfunktion Länge Flag Datentyp Seite x – Elemente 1 Helligkeit 2 Byte KSÜA 7.013 Helligkeit (Lux) 9.004 Lux Seite x – Elemente 2 Seite x – Elemente 3 Seite x – Elemente 4 Empfängt den Helligkeitswert und ruft den entsprechenden Wert über Bus ab. Der Wert wird in Lux angezeigt. Bereich: 0…5000 Lux. Der Datentyp des Objekts wird vom Parameter festgelegt.
Seite 119 Parameter und Kommunikationsobjekte „Funktionsseite“ Name Beschreibung Bereich Beschreibung/Überschrift der Benennt „Funktionsseite x“. Text 15 Byte Seite Hinweis: ● Unterstützt mehrere Sprachen. Um eine ordnungsgemäße Anzeige am Bildschirm zu ermöglichen, „Codepage“ auf „Unicode (UTF-8)“ setzen. Siehe Displaysprache unter Parameter und Kommunikationsobjekte [➙ 52]. ●...
Seite 120 Parameter und Kommunikationsobjekte „Funktionsseite“ Kommunikationsobjekte Hinweis X-Bereich Seitennummer: 1…15, Zahlenbereich Energiezähler 1…8 Name Objektfunktion Länge Flag Datentyp Seite x – Strom in mA 2 Byte KSÜA 7.012 Strom (mA) Energiezähler 1 (DPT 7.012) Empfängt die Stromstärke über Bus und aktualisiert diese auf der Bildschirmanzeige. Der Anzeigebereich entspricht 0…65535 mA, und die Auflösung beträgt 1 mA.
Seite 121: Parameter Und Kommunikationsobjekte „Seite X - Farb- Und Farbtemperatursteuerung
Parameter und Kommunikationsobjekte „Funktionsseite“ 3.3.8 Parameter und Kommunikationsobjekte „Seite x – Farb- und Farbtemperatursteuerung“ Parameter Seite „Seite x“ als Einzelfunktion zuordnen – „Farb- und Farbtemperatursteuerung“. RGBW RGBW + Farbtemperatur Name Beschreibung Bereich Beschreibung/Überschrift der Seite Benennt „Funktionsseite x“. Text 15 Byte Hinweis: ●...
Seite 122 Parameter und Kommunikationsobjekte „Funktionsseite“ Name Beschreibung Bereich Seitenfunktion Konfiguriert den Typ der Funktionsseite. Multifunktion (Beleuchtung/Jalousie/Szene/We Hinweis: rt senden/Anzeige) Seiten 1…5 können nur als Multifunktionsseite konfiguriert Allgemeine Temperaturregelung werden, Seiten 6…15 können entweder Multifunktionsseiten Erweiterte Bodenheizung oder Seiten für Einzelfunktionen sein. VRF-Schnittstelle und -Betrieb Lüftungssystem Anzeige Luftqualität...
Seite 123 Parameter und Kommunikationsobjekte „Funktionsseite“ Kommunikationsobjekte Hinweis X-Bereich Seitennummer: 1…15 RGB _1x3byte RGB _3x1byte RGBW _1x6byte RGBW _3byte+1byte RGBW _4x1byte RGBW+Color temperature_1x3byte RGBW+Color temperature_3x1byte A6V13357199_en--_a 123 | 167...
Seite 124 Parameter und Kommunikationsobjekte „Funktionsseite“ Name Objektfunktion Länge Flag Datentyp Seite x Dimmwert RGB 3 Byte KÜ 232.600 RGB-Wert 3 × (0…255) Status Helligkeit RGB KSÜA Diese Kommunikationsobjekte werden angezeigt, wenn für den Objekttyp RGB 1 × 3 Byte, für den Objekttyp RGBW 3 Byte + 1 Byte oder für den Objekttyp RGBW + Farbtemperatur 1 ×...
Seite 125: Absolute Farbtemperatur (K)
Parameter und Kommunikationsobjekte „Funktionsseite“ Name Objektfunktion Länge Flag Datentyp Die Kommunikationsobjekte werden angezeigt, wenn für den Objekttyp RGBW 3 Byte + 1 Byte oder 4 × 1 Byte ausgewählt ist. Sie steuern die Helligkeit von mehrfarbigen Lampen. Telegrammwert: 0…100 % ●...
Seite 126: Parameter Und Kommunikationsobjekte „Seite X - Audiosteuerung
Parameter und Kommunikationsobjekte „Funktionsseite“ 3.3.9 Parameter und Kommunikationsobjekte „Seite x – Audiosteuerung“ Parameter Seite „Seite x“ als Einzelfunktion zuordnen – „Audiosteuerung“ Wenn die Funktion aktiviert ist, sind die Objekte für die Audiosteuerung sichtbar, z. B. EIN/AUS, Wiedergabe/Anhalten, Lautstärke, vorheriger Titel/nächster Titel, Wiedergabemodus, Albumname, Titelname, Name des Interpreten usw.
Seite 127 Parameter und Kommunikationsobjekte „Funktionsseite“ Name Beschreibung Bereich Die folgenden Parameter werden angezeigt, wenn „Ein-/Ausschalten“ aktiviert ist. Verhalten des Geräts nach dem Legt den EIN/AUS-Status der Audiofunktion nach dem Download Download der Anwendung fest. EIN (Standard) Verhalten des Geräts nach Legt fest, ob das Gerät nach Spannungswiederkehr ein-/ Spannungswiederkehr ausgeschaltet wird.
Seite 128 Parameter und Kommunikationsobjekte „Funktionsseite“ Kommunikationsobjekte X-Bereich Seitennummer: 1…15 Name Objektfunktion Länge Flag Datentyp Seite x (Senden) Ein-/Ausschalten 1 Bit KÜ 1.001 Schalten Sendet das Steuertelegramm für „Hintergrundmusik EIN/AUS“ an den Bus, um das Audiomodul an- und auszuschalten. Telegrammwert: 0: AUS 1: EIN Seite x (Senden) Wiedergabe = 1/Pause =...
Seite 129 Parameter und Kommunikationsobjekte „Funktionsseite“ Name Objektfunktion Länge Flag Datentyp Seite x (Empfang) Wiedergabe = 1/Pause = 1 Bit KSÜA 1.010 Start/Stopp Wird angezeigt, wenn „Ein Objekt“ ausgewählt ist. Empfängt Rückmeldungen zu „Musik wiedergeben/anhalten“ im Audiomodul. Telegrammwert: 0: Musikwiedergabe anhalten 1: Musik wiedergeben Seite x (Empfang) Absolute Lautstärke 1 Byte...
Seite 130: Temperatursensor
Parameter und Kommunikationsobjekte „Temperatursensor“ Name Objektfunktion Länge Flag Datentyp Seite x (Senden) Vorheriger Titel 1 Bit KÜ 1.003 Freigeben Wird angezeigt, wenn „Zwei Objekte“ ausgewählt ist. Wechselt zum vorherigen Titel. Telegrammwert: 1: Zurück 3.4 „Temperatursensor“ Sensorparameter Sensorparameter konfigurieren den internen Sensor (integrierter Temperatursensor). Integrierter Temperatursensor: ●...
Seite 131: Human Centric Lighting
Parameter und Kommunikationsobjekte „Human Centric Lighting“ Kommunikationsobjekte Name Objektfunktion Länge Flag Datentyp Interner Temperaturwert (°C) 2 Byte KLÜ 9.001 Temperatur (°C) Sensor Überträgt den vom integrierten Temperatursensor erkannten Temperaturwert an den Bus. Bereich: -50…99,8 ℃ Interner Temperaturkorrektur (-10…10) K 2 Byte 9.002 Temperaturdifferenz Sensor Korrigiert den Temperaturmesswert des integrierten Temperatursensors über den Bus.
Seite 132 Parameter und Kommunikationsobjekte „Human Centric Lighting“ Name Beschreibung Bereich Tägliche Umschaltzeit Definiert die Methode für die tägliche Zeitumschaltung. Absolute Zeit (Standard) Gemäß Sonnenaufgang und Sonnenuntergang HCL-Verhalten nach Definiert das Verhalten von Human Centric Lighting (HCL) Betrieb starten Spannungswiederkehr nach der Spannungswiederkehr. Betrieb stoppen (Standard) Wie vor Spannungsausfall HCL-Verhalten bei Empfang von...
Seite 133: Absolute Farbtemperatur
Parameter und Kommunikationsobjekte „Human Centric Lighting“ Kommunikationsobjekte Name Objektfunktion Länge Flag Datentyp Human Centric HCL starten 1 Bit 1.010 Start/Stopp Lighting (HCL) Startet bzw. stoppt die Funktion für Human Centric Lighting (HCL). Telegrammwert: 0: Stopp 1: Start Human Centric Status HCL 1 Bit KLÜ...
Seite 134: Zeitschalterfunktion
Parameter und Kommunikationsobjekte „Zeitschalter“ 3.6 „Zeitschalter“ Parameter Name Beschreibung Bereich Zeitschalter 1… Zeigt eine separate Seite mit den Zeitschalter-Optionen an, wenn diese Aktivieren Zeitschalter 16 Option aktiviert ist. Hierüber kann die Zeitschalter für die einzelnen Deaktivieren spezifischen Zeitschalter festgelegt werden. 3.6.1 Parameter und Kommunikationsobjekte „Zeitschalter x“...
Seite 135: Parameter Und Kommunikationsobjekte „Zeitschalterfunktion X
Parameter und Kommunikationsobjekte „Zeitschalter“ Name Beschreibung Bereich Beschreibung von Zeitschalter Benennt die „Zeitschalter x“. Text 12 Byte Hinweis: ● Unterstützt mehrere Sprachen. Um eine ordnungsgemäße Anzeige am Bildschirm zu ermöglichen, „Codepage“ auf „Unicode (UTF-8)“ setzen. Siehe Displaysprache unter Parameter und Kommunikationsobjekte [➙ 52]. ●...
Seite 136 Parameter und Kommunikationsobjekte „Zeitschalter“ Kommunikationsobjekte Name Objektfunktion Länge Flag Datentyp Zeitschalter x Ein/Aus 1 Bit KÜ 1.001 Schalten Sendet den vordefinierten Telegrammwert des Zeitschalter an den Bus. Zeitschalter, Standardwert und Objekttyp werden durch die Parameter festgelegt. Insgesamt können 16 Zeitschalter (x = 16) definiert werden. Zeitschalter x Deaktivieren/aktivieren 1 Bit...
Seite 137: Alarm
Parameter und Kommunikationsobjekte „Alarm“ 3.7 „Alarm“ Parameter Name Beschreibung Bereich Alarm 1…Alarm 5 Wenn Alarm x aktiviert wird, wird eine separate Seite mit Alarmoptionen Aktivieren angezeigt. Jeder Alarm kann separat konfiguriert werden. Deaktivieren (Standard) Max. Dauer des akustischen Definiert die maximale Dauer des akustischen Alarmsignals. Deaktivieren Alarmsignals 10 s...
Seite 138: Parameter Und Kommunikationsobjekte „Alarm X
Parameter und Kommunikationsobjekte „Alarm“ 3.7.1 Parameter und Kommunikationsobjekte „Alarm x“ Parameter 1 Bit-Wert Ein Schwellwert Zwei Schwellwerte 138 | 167 A6V13357199_en--_a...
Seite 139 Parameter und Kommunikationsobjekte „Alarm“ Name Beschreibung Bereich Beschreibung von Alarm Benennt „Alarmseite x“. Text 12 Byte Typ für Überwachung Definiert den Datentyp des überwachten Werts. 1-Bit-Wert (DPT 1.001) (Standard) 2-Byte-Fließkommawert (DPT 9.x) Temperaturwert (DPT 9.001) Druckwert (DPT 9.006) Feuchtewert (DPT 9.007) -Wert (DPT 9.008) Luftströmung (DPT 9.009) Konzentration (DPT 9.030)
Seite 140 Parameter und Kommunikationsobjekte „Alarm“ Kommunikationsobjekte Name Objektfunktion Länge Flag Datentyp Alarm 1…5 Alarmeingang 1 Bit KSÜA 1.001 Alarm 9.x Fließkommawert Alarm überwachter Wert 2 Byte 9.001 Temperatur 9.006 Druck (Pa) 9.007 Feuchte 9.008 Teile/Million (ppm) 9.009 Luftströmung (m 9.030 Konzentration (µg/m Empfängt den Alarmtrigger, d.h.
Seite 141: Logische Verknüpfungen
Parameter und Kommunikationsobjekte „Logische Verknüpfungen“ 3.8 „Logische Verknüpfungen“ Parameter Die Parametereinstellung „Logische Verknüpfungen“ aktiviert die Logikberechnung; insgesamt können 8 Logikfunktionen konfiguriert werden. Für jede logische Funktion kann eine der folgenden logischen Verknüpfungen ausgewählt werden: ● UND, ODER und XODER ● Gate (Torfunktion): Kann einen Eingang in einen anderen Ausgang oder mehrere Ausgänge konvertieren.
Seite 142: Parameter Und Kommunikationsobjekte „Und/Oder/Xoder
Parameter und Kommunikationsobjekte „Logische Verknüpfungen“ 3.8.1 Parameter und Kommunikationsobjekte „UND/ODER/XODER“ Parameter Name Beschreibung Bereich Beschreibung von Benennt die „Logik – Nr. x“. Text 30 Byte Logikfunktion Logische Verknüpfung Setzt die logische Verknüpfung. UND (Standard) ODER XODER Gate-Forwarding Schwellwert-Komparator (Schwellwertschalter) Formatkonvertierung Max.
Seite 143: Parameter Und Kommunikationsobjekte „Gate" (Torfunktion)
Parameter und Kommunikationsobjekte „Logische Verknüpfungen“ Name Beschreibung Bereich Zeitverzögerung beim Legt die Zeitverzögerung fest, mit der das Logikergebnis an den Bus Keine (Standard) Senden: Basis [s] gesendet wird. Zeitverzögerung = Basis [s] × Faktor 0,1 s Es liegt keine Zeitverzögerung vor, wenn die Option „Keine“ ausgewählt ist. 10 s 25 s Zeitverzögerung beim...
Seite 144 Parameter und Kommunikationsobjekte „Logische Verknüpfungen“ Name Beschreibung Bereich Logische Verknüpfung Setzt die logische Verknüpfung „Gate“ (Torfunktion). UND (Standard) ODER XODER Gate-Forwarding (Torfunktion) Schwellwert-Komparator (Schwellwertschalter) Formatkonvertierung Max. Wert Datentyp von Eingangs- Legt den Objekttyp für Eingang/Ausgang fest. 1 Bit (Standard) /Ausgangsobjekt 4 Bit 1 Byte Beim Start weiterzuleitende...
Seite 145: Parameter Und Kommunikationsobjekte „Schwellwert-Komparator" (Schwellwertschalter)
Parameter und Kommunikationsobjekte „Logische Verknüpfungen“ 3.8.3 Parameter und Kommunikationsobjekte „Schwellwert- Komparator“ (Schwellwertschalter) Parameter Name Beschreibung Bereich Beschreibung von Benennt die „Logik – Nr. x“. Text 30 Byte Logikfunktion Logische Verknüpfung Setzt die logische Verknüpfung UND (Standard) „Schwellwert-Komparator“ ODER (Schwellwertschalter). XODER Gate-Forwarding (Torfunktion) Schwellwert-Komparator (Schwellwertschalter) Formatkonvertierung...
Seite 146 Parameter und Kommunikationsobjekte „Logische Verknüpfungen“ Name Beschreibung Bereich Wenn Objektwert < Sendewert für verschiedene Telegramm nicht senden (Standard) Schwellwert Szenarien zwischen Objektwert und Wert „0“ senden Schwellwert einstellen. Wert „1“ senden Wenn Objektwert = Schwellwert Wenn ein Konflikt zwischen den Befehlen besteht, handelt es sich bei Wenn Objektwert ! = dem gesendeten Wert um jenen, der...
Seite 147: Parameter Und Kommunikationsobjekte „Formatkonvertierung
Parameter und Kommunikationsobjekte „Logische Verknüpfungen“ 3.8.4 Parameter und Kommunikationsobjekte „Formatkonvertierung“ Parameter Name Beschreibung Bereich Beschreibung von Benennt die „Logik – Nr. x“. Text 30 Byte Logikfunktion Logische Verknüpfung Setzt die logische Verknüpfung „Formatkonvertierung“. UND (Standard) ODER XODER Gate-Forwarding (Torfunktion) Schwellwert-Komparator (Schwellwertschalter) Formatkonvertierung Max.
Seite 148 Parameter und Kommunikationsobjekte „Logische Verknüpfungen“ Kommunikationsobjekte 2 × 1 Bit --> 1 × 2 Bit Funktion „2 ×1 Bit --> 1 × 2 Bit“: Konvertiert zwei 1-Bit-Werte in einen 2-Bit-Wert, z. B. Eingang Bit 1 = 1, Bit 0 = 0 -->...
Seite 149 Parameter und Kommunikationsobjekte „Logische Verknüpfungen“ 2 × 1 Byte --> 1 × 2 Byte Funktion „2 × 1 Byte --> 1 × 2 Byte“: Konvertiert zwei 1-Byte-Werte in einen 2-Byte-Wert, z. B. Eingang 1 Byte – niedrig= 255 ($FF), Eingang 1 Byte – hoch = 100 ($64) --> Ausgang 2 Byte = 25855 ($64 FF). Name Objektfunktion Länge...
Seite 150 Parameter und Kommunikationsobjekte „Logische Verknüpfungen“ 1 × 2 Byte --> 2 × 1 Byte Funktion „1 × 2 Byte --> 2 × 1 Byte“: Konvertiert einen 2-Byte-Wert in zwei 1-Byte-Werte, z. B. Eingang 2 Byte = 55500 ($D8 CC) --> Ausgang 1 Byte – niedrig = 204 ($CC), Ausgang 1 Byte – hoch = 216 ($D8). Name Objektfunktion Länge...
Seite 151: Parameter Und Kommunikationsobjekte „Max. Wert
Parameter und Kommunikationsobjekte „Logische Verknüpfungen“ 3 × 1 Byte --> 1 × 3 Byte Funktion „3 × 1 Byte --> 1 × 3 Byte“: Konvertiert drei 1-Byte-Werte in einen 3-Byte-Wert, z. B. Eingang 1 Byte – niedrig = 150 ($96), Eingang 1 Byte – mittel = 100 ($64), Eingang 1 Byte – hoch = 50 ($32) --> Ausgang 3 Byte = $32 64 96.
Seite 152: Szenensteuerung
Parameter und Kommunikationsobjekte „Szenensteuerung“ Kommunikationsobjekte Name Objektfunktion Länge Flag Datentyp 840…842 Logik – NR. 1… Wert 1…Wert 3 1 Byte 5.010 Zählerimpulse Logik – NR. 8 5.001 Prozentwert Empfängt Wert 1…Wert 3. Logik – NR. 1… Max Wert: 1 Byte KÜ...
Seite 153: Parameter Und Kommunikationsobjekte „Szenengruppe
Parameter und Kommunikationsobjekte „Szenensteuerung“ 3.9.2 Parameter und Kommunikationsobjekte „Szenengruppe“ Parameter Die Parametereinstellung „Szenengruppe x“ definiert die Verarbeitung von Szenenaufgaben. Durch die Erstellung einer Gruppe kann die Übermittlung mehrerer Telegramme an den Bus ausgelöst werden. Darüber hinaus können auf diese Weise verschiedene Funktionen geöffnet und verschiedene Einstellungen vorgenommen werden. Bis zu 8 Szenengruppen können konfiguriert werden und von jeder Gruppe können bis zu 8 Ausgänge ausgelöst werden.
Seite 154 Parameter und Kommunikationsobjekte „Szenensteuerung“ 3.9.2.1 Parameter „Ausgang 1“ Name Beschreibung Bereich Beschreibung von Ausgang 1 Benennt „Ausgang x“. Text 30 Byte Hinweis: ● Max. 30 Zeichen werden angezeigt. Datengröße Definiert den Objekttyp von Ausgang y von 1 Bit (Standard) Szenengruppe x. 1 Byte 2 Byte x: Nummer der Szenengruppe, x = 1…8...
Seite 155: Symbole
Symbole Funktionsseiten-Symbole Symbole 4.1 Funktionsseiten-Symbole 4.1.1 Symbolliste für Funktionsseite ETS-Optionen Symbol ETS-Optionen Symbol Licht Deckenlicht Einbauleuchte Wandleuchte Strahler Kronleuchter Allgemeine Szene Vorhang Beschattung Belegt 1 Unbelegt 1 Belegt 2 Unbelegt 2 Willkommen A6V13357199_en--_a 155 | 167...
Seite 156 Symbole Funktionsseiten-Symbole ETS-Optionen Symbol ETS-Optionen Symbol Besuch Abendessen Party Treffen Schlafen Lesen Medien Reinigen Audio Buchse (CHN) Buchse (EU) Lüfter Türverriegelung Türzugang Stromversorgung Fenster 1 Fenster 2 Alarm Zeitschalter 156 | 167 A6V13357199_en--_a...
Seite 157 Symbole Funktionsseiten-Symbole ETS-Optionen Symbol ETS-Optionen Symbol Projektor Multimedia Elektrische Heizung Klimaanlage 1 Frischluft Einstellung Netzschalter Entsperren Stummschaltung Sperren aufgeben Stumm Nacht Auto Manuell Bodenbeleuchtung Türklingel Bitte nicht stören Zimmer reinigen A6V13357199_en--_a 157 | 167...
Seite 158: Symbole Austauschen
Symbole Funktionsseiten-Symbole ETS-Optionen Symbol ETS-Optionen Symbol Raumdruck Zuluftstrom Abluftstrom Feuchte PM10 PM2.5 Wert senden Desinfektion 4.1.2 Symbole austauschen Setzen Sie eine Micro-SD-Karte mit folgendem Inhalt ein: 1. Erstellen Sie einen neuen Ordner mit dem Namen Functionicon im Stammverzeichnis der Micro-SD-Karte. 2.
Seite 159 Symbole Funktionsseiten-Symbole Beispiel: Die folgenden 4 Symbole sind für den Status „Licht EIN/AUS“ vorgegeben, und für sie gilt ID = 0. icon_0_a.png icon_0_b.png icon_0_c.png icon_0_d.png Um sie zu ersetzen, benennen Sie die neuen Symbole im Ordner Functionicon wie die Originalsymbole. Setzen Sie die Micro-SD-Karte ein, um die benutzerdefinierten Symbole hochzuladen: Vertikal Horizontal...
Seite 160 Symbole Funktionsseiten-Symbole Vertikal Horizontal Hinweis ● SDHC-Karten und FAT32-Format. ● Unterstützt Micro-SD-Karten mit einer maximalen Kapazität von 32 GB. ● Das Gerät verfügt über einen Bildspeicher von ca. 4 MB. Die Meldung „Bild ist ungültig, bitte überprüfen!“ wird angezeigt, sobald die Gesamtgröße der gültigen Bilder auf der Micro-SD-Karte über 3,8 MB hinausgeht. Vertikal Horizontal 160 | 167...
Seite 161: Startseiten-Symbole
Symbole Startseiten-Symbole 4.2 Startseiten-Symbole 4.2.1 Symbolliste für Startseite ETS-Optionen Symbol ETS-Optionen Symbol Multifunktion Beleuchtung Szenario Beschattung Klimaanlage Bodenheizung Wasserheizung Audio Luftqualität Lüftung 1 Lüftung 2 Leistungsanzeige Energieanzeige Heizen Kühlen Heizen/Kühlen Temperatur A6V13357199_en--_a 161 | 167...
Seite 162 Symbole Startseiten-Symbole ETS-Optionen Symbol ETS-Optionen Symbol Audio-/Videosystem Sicherheit Schlafzimmer Wohnzimmer 1 Wohnzimmer 2 Esszimmer Arbeitszimmer Fitnessraum Keller Büro Besprechungsraum Ausstellungsraum Schulungsraum Lager Gebäude Erholung Empfang 162 | 167 A6V13357199_en--_a...
Seite 163: Symbole Austauschen
Symbole Startseiten-Symbole 4.2.2 Symbole austauschen Setzen Sie eine Micro-SD-Karte mit den folgendem Inhalt ein: 1. Erstellen Sie einen neuen Ordner mit dem Namen Pageicon im Stammverzeichnis der Micro-SD-Karte. 2. Legen Sie die Symboldateien im Ordner ab. Beachten Sie, dass der Name der neuen Symboldatei identisch mit dem Namen des zu ersetzenden Symbols sein muss.
Seite 164 Symbole Startseiten-Symbole Horizontal Setzen Sie die Micro-SD-Karte ein, um die benutzerdefinierten Symbole zu löschen: 1. Erstellen Sie einen neuen Ordner mit dem Namen Pageicon im Stammverzeichnis der Micro-SD-Karte. 2. Legen Sie keine Symboldateien mit korrektem Namen im Ordner ab. Vertikal 164 | 167 A6V13357199_en--_a...
Seite 165 Symbole Startseiten-Symbole Horizontal Hinweis ● Unterstützt nur SDHC-Karten und FAT32-Format. ● Unterstützt Micro-SD-Karten mit einer maximalen Kapazität von 32 GB. ● Das Gerät verfügt über einen Bildspeicher von ca. 4 MB. Die Meldung „Bild ist ungültig, bitte überprüfen!“ wird angezeigt, sobald die Gesamtgröße der gültigen Bilder auf der Micro-SD-Karte über 3,8 MB hinausgeht.
