Schutz- und Automatikfunktionen
7.10 Einschaltstromerkennung
[loinru05-240211-01.tif, 1, de_DE]
Bild 7-131
Logik der Einschaltstromerkennung
Das nachfolgende Logikdiagramm zeigt die Verknüpfung der beiden Messverfahren Harmonische Analyse
und CWA-Verfahren.
Die Crossblock-Funktion beeinflusst das Verfahren Harmonische Analyse. Wenn Sie den Parameter Cross-
Blockierung auf ja gestellt haben, erhalten Sie bei Schwellwertüberschreitung eines Leiterstroms eine
Blockiermeldung für alle 3 Leiterströme und den gemessenen oder berechneten Nullstrom (I
Crossblock-Funktion arbeitet zeitgesteuert über ein Zeitglied. Parametrieren Sie die Zeit abhängig von der zu
erwartenden Einschaltdauer über den Parameter Dauer der Crossblock..
Wenn der Leiterstrom den maximal zulässigen Strom Betriebsgrenze Imax überschreitet, wird die
Einschaltstromerkennung blockiert.
808

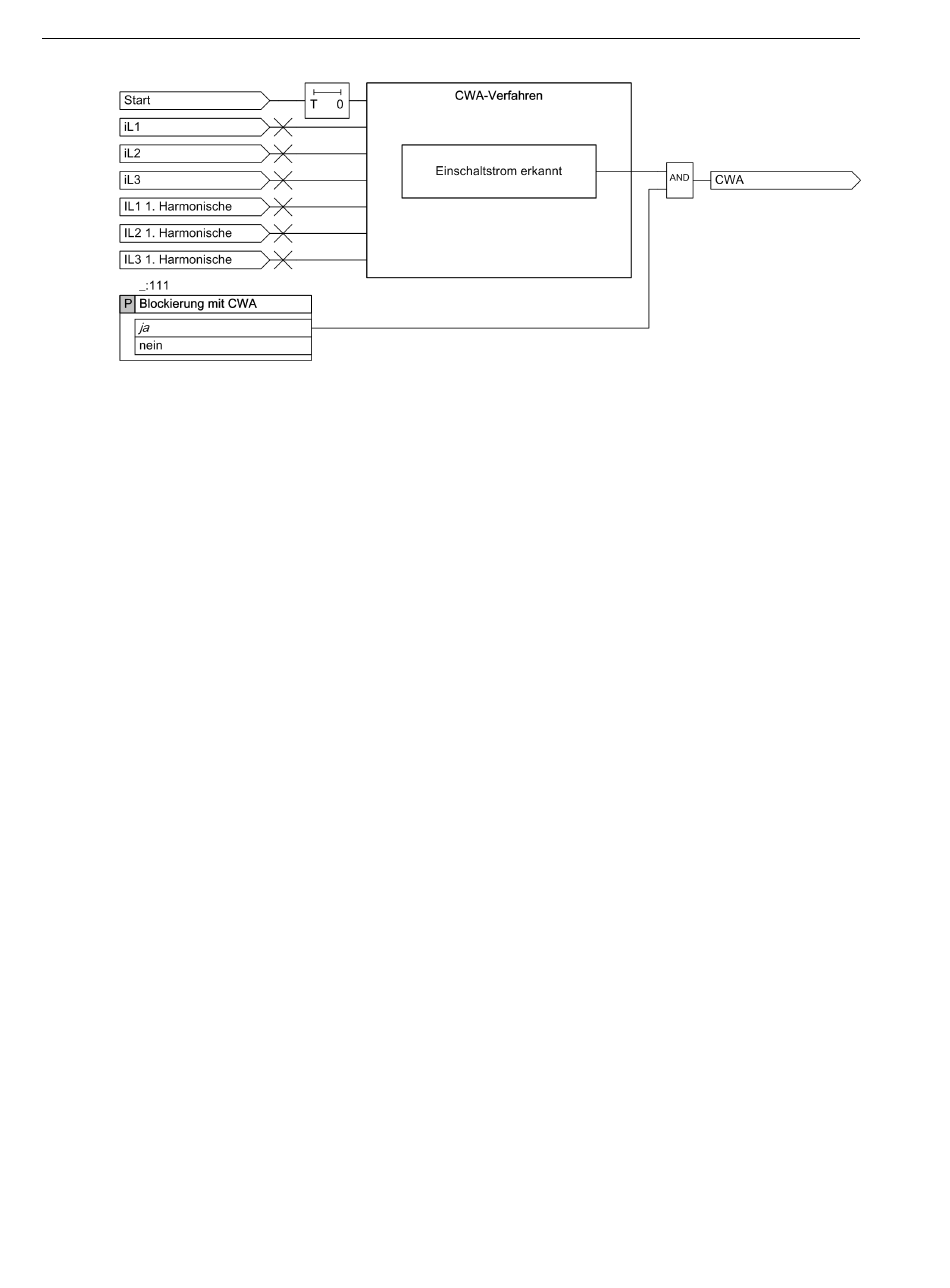

Logik der Funktion CWA-Verfahren (T = 1 Periode)
SIPROTEC 5, Hochspannungs-Feldleitgerät, Handbuch
C53000-G5000-C015-B, Ausgabe 06.2019
/ I
). Die
2.Harm
1.Harm
