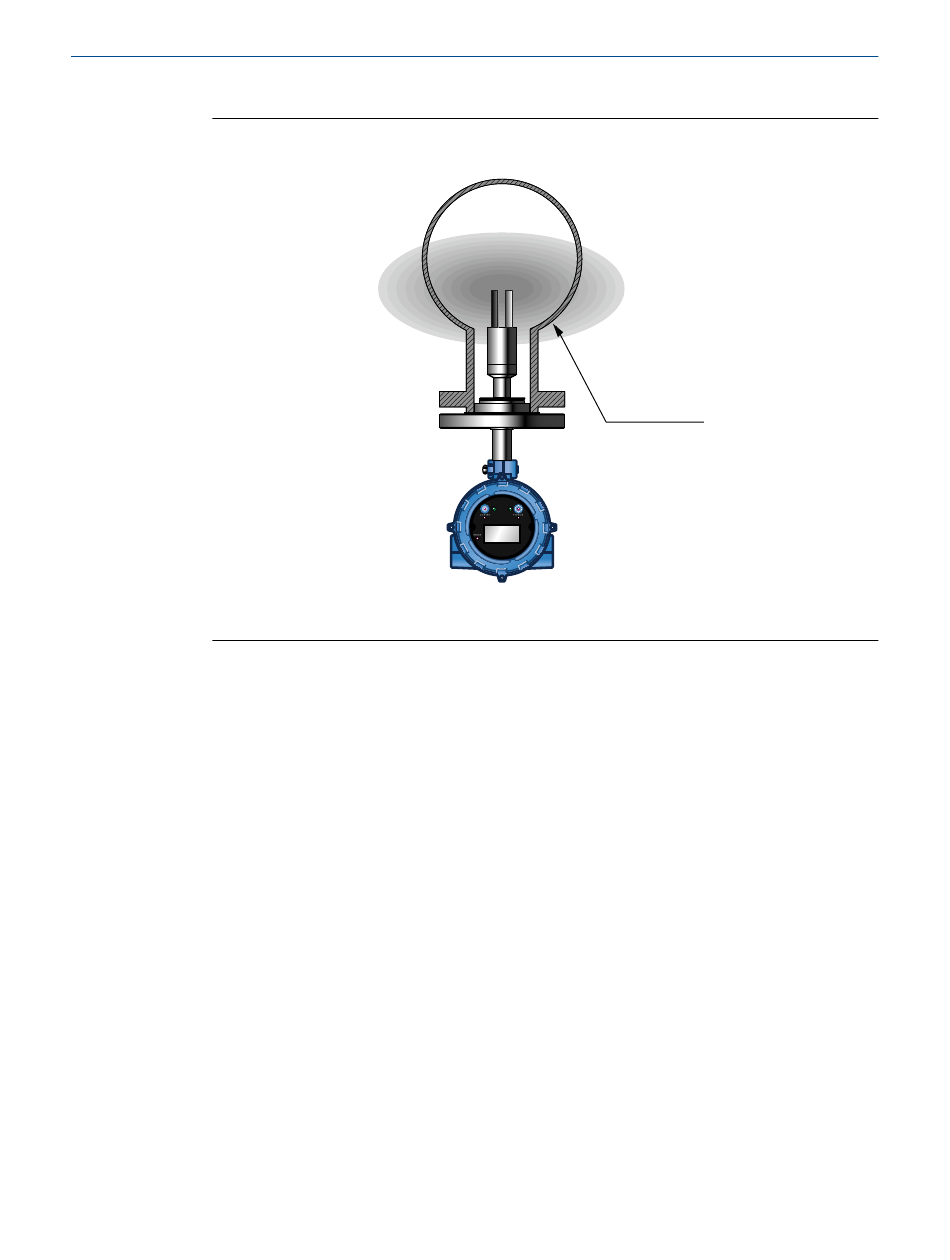

Abbildung 1-3: Bereich der Messgrenzen oder -empfindlichkeit (Draufsicht)
A. Empfindlicher oder effektiver Bereich
Die Werkskalibrierung kompensiert den Grenzeffekt. Das Messsystem kann für
Freiströmungsrohre mit einer Nennweite von 2, 2,5 oder 3 Zoll kalibriert werden. Wenn
das Messsystem in einem Rohr installiert wird, das nicht der Kalibriergröße entspricht,
dann werden die Kompensation und der Messwert ungenau sein.
Stellen Sie sicher, dass das Messsystem für die Nennweite kalibriert wurde, die Sie
verwenden möchten.
1.4.2 Durchflussraten
Berücksichtigen Sie, dass Durchflüsse und Strömungsgeschwindigkeiten innerhalb der
spezifizierten Grenzen für das Messsystem konstant sein sollen. Der Durchfluss des
Prozessmediums erzeugt einen stetigen Wärmestrom in das Messsystem und bewirkt eine
Selbstreinigung der Schwinggabel des Messsystems sowie die Ableitung von Blasen und
Feststoffen in der Nähe des Messsystems.
Wenn Sie das Messsystem in einer Bypass-Konfiguration installieren (wie in einer
Durchflusskammer), dann verwenden Sie ein Druckgefälle mittels einer Messblende
innerhalb der Hauptprozessleitung, eine Anordnung mit Pitot-Staurohr oder eine
Entnahmepumpe, um den konstanten Durchfluss aufrechtzuerhalten. Wenn Sie eine
Entnahmepumpe verwenden, platzieren Sie diese einlaufseitig vom Messsystem.
