Montage
Mai 2019
Wichtig
Bei der Installation das Messsystem stets so positionieren, dass der Zwischenraum
zwischen den Zinken der Messgabel senkrecht verläuft. So wird verhindert, dass sich
Blasen oder Feststoffe am Messsystem festsetzen. Feststoffe können sich absetzen und
Blasen können aufsteigen. Die Markierung am Zapfen (zwischen dem Flansch und der
Auswerteelektronik) kann als Bezugspunkt für die Ausrichtung genutzt werden. Das
Messsystem stets so ausrichten, dass die Markierung am Zapfen auf die 12- oder 6-Uhr-
Position zeigt.
Der Zwischenraum zwischen den Zinken der Messgabel muss stets senkrecht verlaufen,
damit:
• Feststoffe nach unten tropfen
• mitgeführtes Gas nach oben steigt

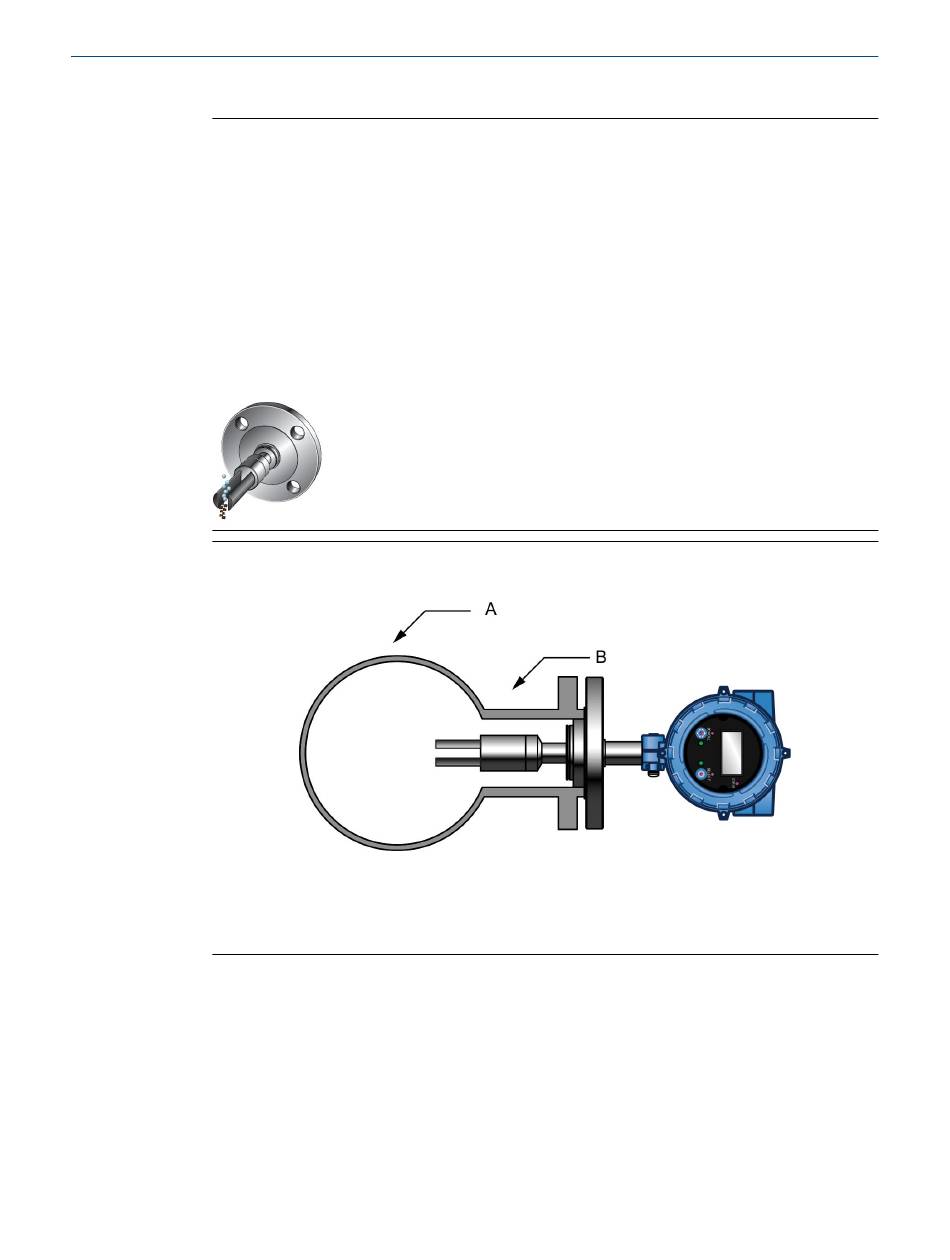

Abbildung 2-1: Freistrominstallation des Messsystems mit einem
Flanschanschlussstück
A. 4-Zoll-Rohrleitung (102 mm) für horizontale Installationen; 6-Zoll-Rohrleitung
B. Das Einbaustück ist so zu dimensionieren, dass die Gabel des Messsystems vollständig in
2.1.2 Montage in einer Freistromanwendung
(Rohrleitungserweiterungen)
Für die Montage der Rohrleitungserweiterungen ist das folgende Verfahren anzuwenden.
Rohrleitungserweiterungen:
• Vergrößerung des Durchmessers der Prozessrohrleitung zur Reduzierung der
Strömungsgeschwindigkeit
16
(152 mm) für vertikale Installationen.
die Flüssigkeit eintaucht [ca. 70 mm (2,75 Zoll)].
Installationsanleitung
Micro Motion Schwinggabel-Dichtemesssystem
MMI-20020990
