Montage
Mai 2019

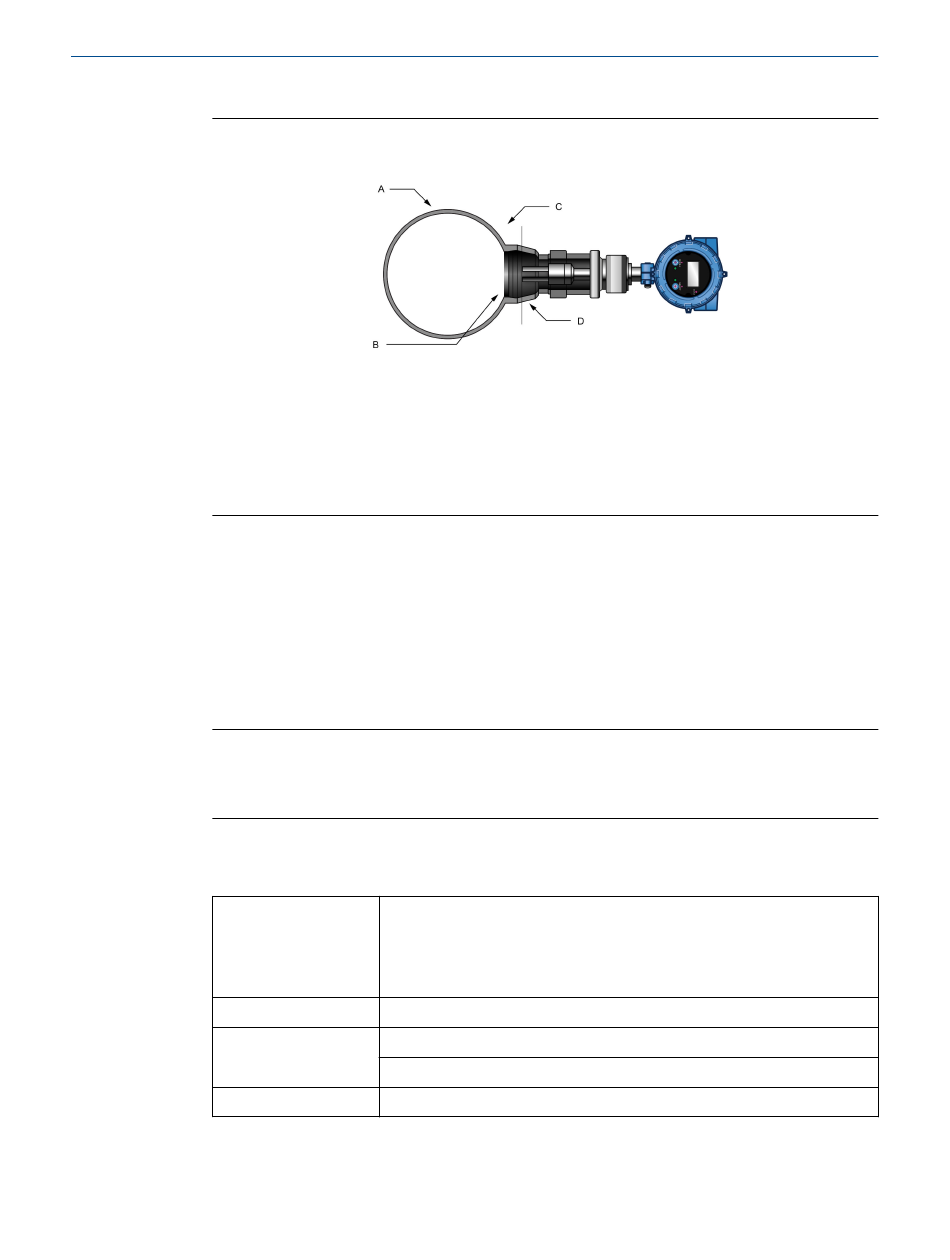

Abbildung 2-10: Installation des Messsystems mit einem T-Stück (Weldolet-
Schweißanschlussstück)
A. 4-Zoll-Rohrleitung oder größer für horizontale oder vertikale Installationen
B. Bohrung mit einem Durchmesser von 52,5 mm (2,1 Zoll) zur Aufnahme des
C. Der Abstand zwischen der Gabel des Messsystems und der Hauptrohrleitungswand wird
D. Weldolet-Schweißanschlussstück (passend für den jeweiligen Rohrleitungsdurchmesser)
2.3

Montage mit einer Durchflusskammer

Durchflusskammern werden von Micro Motion hergestellt und sind mit einer der
folgenden Anschlussarten erhältlich:
• Schweißanschlüsse oder Rohrverschraubungen zur Verbindung mit den
Prozessleitungen
• Ein- und Auslassrohre mit einer Nennweite von 1, 2 oder 3 Zoll
Wichtig
Die Länge der Ein- und Auslassrohre darf nicht verändert werden. Änderungen an
Rohrleitungen können Temperaturverhalten und -stabilität am Anschluss negativ
beeinflussen.
Voraussetzungen
Überprüfen Sie die folgenden Bedingungen:
Durchfluss
Viskosität
Temperatur
Druck
26
Messsystems in der Rohrleitung
durch den Maximaldurchfluss des Prozesses bestimmt
• 5 - 40 l/min für einen Kalibrier-Innendurchmesser von 2 Zoll, Schedule
40 (1,5 - 10,5 gal/min)
• 5 - 300 l/min für einen Kalibrier-Innendurchmesser von 3 Zoll,
Schedule 80 (1,5 - 80 gal/min)
Bis zu 1000 cP
-50 °C bis 200 °C (-58 °F bis 392 °F)
-40 °C bis 200 °C (-40 °F bis 392 °F) in Ex-Bereichen
70 bar bei 204 °C je nach Prozessanschlüssen
