6. Entfernen Sie die Schrauben, mit denen die Systemplatine am Gehäuse befestigt

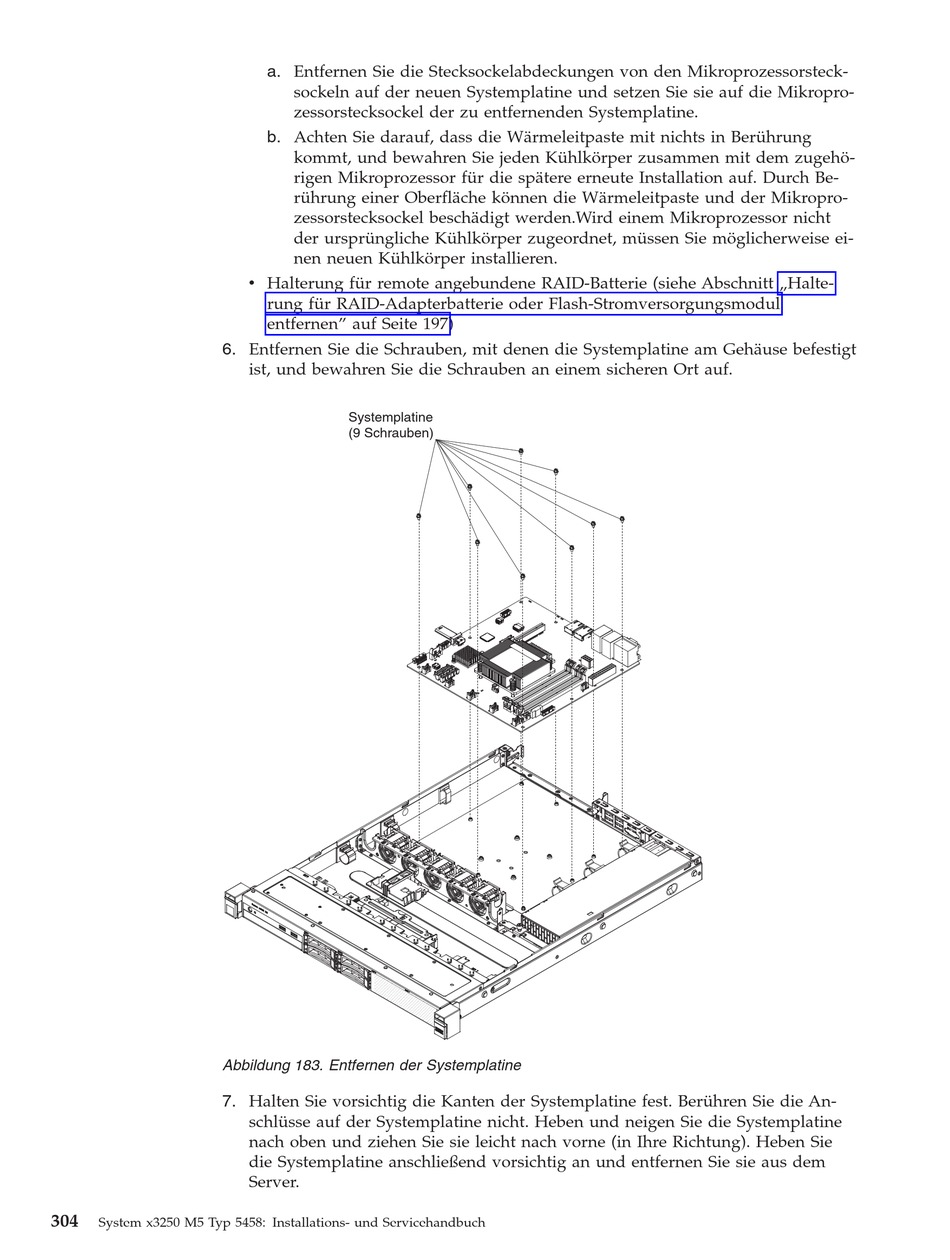

Abbildung 183. Entfernen der Systemplatine
7. Halten Sie vorsichtig die Kanten der Systemplatine fest. Berühren Sie die An-
304
System x3250 M5 Typ 5458: Installations- und Servicehandbuch
a. Entfernen Sie die Stecksockelabdeckungen von den Mikroprozessorsteck-
sockeln auf der neuen Systemplatine und setzen Sie sie auf die Mikropro-
zessorstecksockel der zu entfernenden Systemplatine.
b. Achten Sie darauf, dass die Wärmeleitpaste mit nichts in Berührung
kommt, und bewahren Sie jeden Kühlkörper zusammen mit dem zugehö-
rigen Mikroprozessor für die spätere erneute Installation auf. Durch Be-
rührung einer Oberfläche können die Wärmeleitpaste und der Mikropro-
zessorstecksockel beschädigt werden.Wird einem Mikroprozessor nicht
der ursprüngliche Kühlkörper zugeordnet, müssen Sie möglicherweise ei-
nen neuen Kühlkörper installieren.
v Halterung für remote angebundene RAID-Batterie (siehe Abschnitt „Halte-
rung für RAID-Adapterbatterie oder Flash-Stromversorgungsmodul
entfernen" auf Seite 197)
ist, und bewahren Sie die Schrauben an einem sicheren Ort auf.
Systemplatine
(9 Schrauben)
schlüsse auf der Systemplatine nicht. Heben und neigen Sie die Systemplatine
nach oben und ziehen Sie sie leicht nach vorne (in Ihre Richtung). Heben Sie
die Systemplatine anschließend vorsichtig an und entfernen Sie sie aus dem
Server.
