Weitere Funktionen

Die vom Primärregler übermittelte Zulufttemperatur ist ein Indikator dafür, ob kühle
oder warme Luft bereitgestellt wird.
Der Regler entscheidet über die Notwendigkeit, die Luftklappe je nach
Zulufttemperatur, Raumtemperatur-Sollwert und aktueller Raumtemperatur zu
öffnen oder zu schliessen.
Steht über Bus keine Zulufttemperatur zur Verfügung, gilt standardmässig für die
Umschaltung Luft "Kühlen".
Bei Einkanal-Applikationen kann die Umschaltung auch über einen lokalen
multifunktionalen Eingang X1-D1 (P38, P42) erfolgen.
Nur eine Eingangsquelle darf verwendet werden, entweder der lokale Eingang
X1-D1 oder KNX, und Parameter "Steuersequenz" muss auf automatische Heizen/
Kühlen-Umschaltung gesetzt werden (P01 = 3).
Für Funktionalität des lokalen Umschalteingangs, siehe unten (siehe auch Kapitel
3.8).
Bei der Applikation "Einkanal mit Lufterwärmer und Luftkühler" kann die Information
bezüglich Umschaltung Lufterwärmer/Luftkühler entweder über Bus oder den
lokalen multifunktionalen Eingang X1-D1 (P38, P42) empfangen werden.
Es darf nur eine Eingangsquelle verwendet werden, entweder der lokale Eingang
X1-D1 oder der KNX-Bus, und Parameter "Steuersequenz" muss auf "H/K-
Umschaltung automat." (P01 = 3) gestellt werden (siehe auch Kapitel 3.8).
Steht die benötigte Information bezüglich Heizen/Kühlen über Bus nicht zur
Verfügung (z.B. wegen Problemen bei der Datenübermittlung, Spannungsunter-
bruch etc.), so arbeitet der Thermostat in der zuletzt gültigen Betriebsart weiter
(Heizen oder Kühlen).
Ist ein Kabeltemperaturfühler (QAH11.1 + ARG86.3) an X1 angeschlossen und
P38 auf 2 gesetzt, wird die durch den Fühler erfasste Wasser- oder
Zulufttemperatur dazu benutzt, von Heiz- auf Kühlbetrieb (oder umgekehrt)
umzuschalten.
· Liegt die Wasser- bzw. Zulufttemperatur über 28 °C (einstellbar mit P37),
schaltet der Thermostat auf Heizbetrieb um. Er bleibt im Heizbetrieb, bis die
Temperatur unter 16 °C fällt (einstellbar mit P36)
· Liegt die Wasser- bzw. Zulufttemperatur unter 16 °C (einstellbar mit P36), wird
auf Kühlbetrieb umgeschaltet. Der Thermostat bleibt im Kühlbetrieb, bis die
Temperatur über 28 °C steigt (P37)
· Liegt sofort nach dem Einschalten die Wasser- bzw. Zulufttemperatur zwischen
den beiden Umschaltpunkten (innerhalb der Hysterese), so startet der
Thermostat im vorhergehenden Betrieb
Die Wasser- bzw. Zulufttemperatur wird in Intervallen von 30 Sekunden erfasst und
der Betriebszustand entsprechend angepasst.

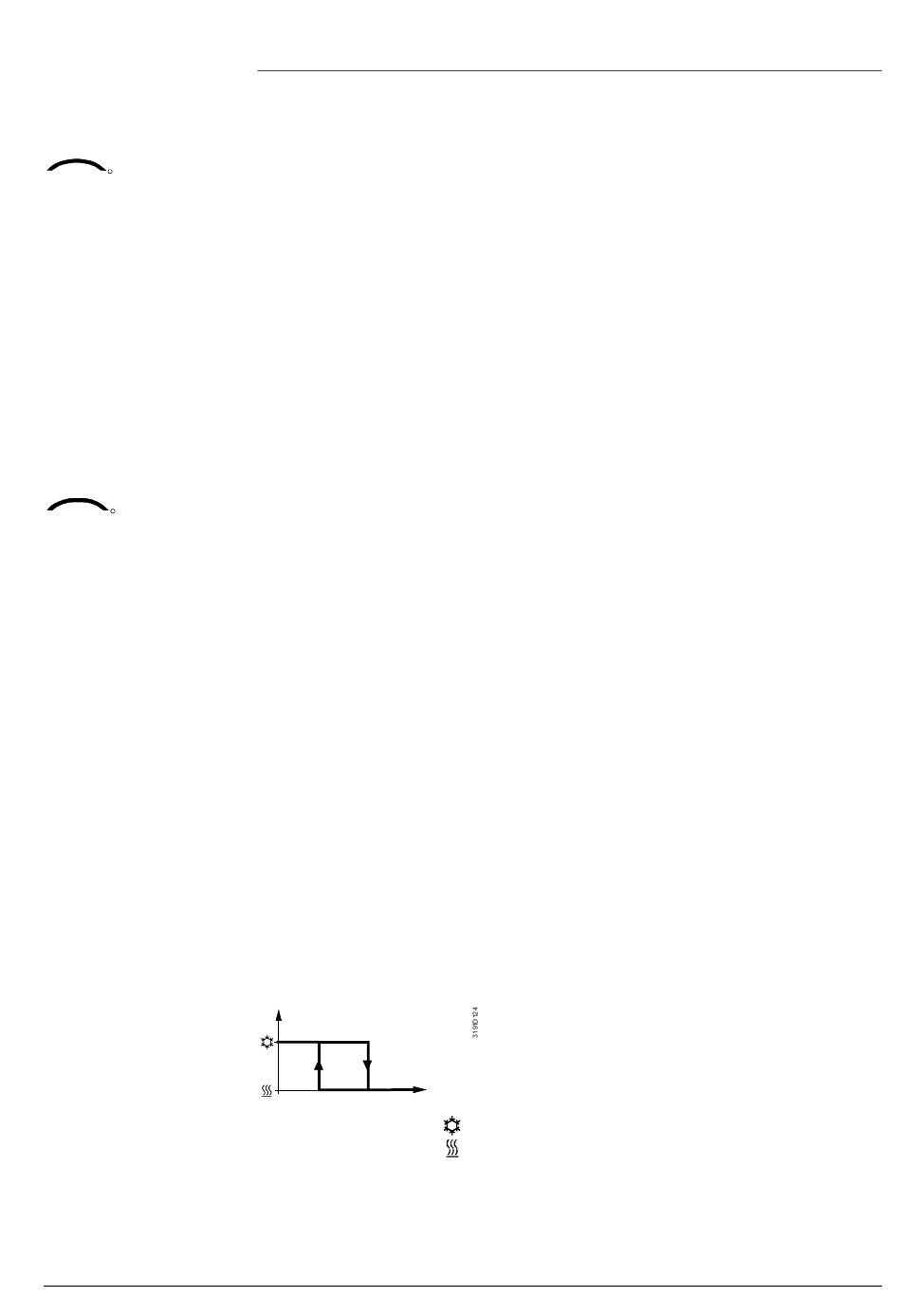

M
T [°C]
P36
P37
M Betriebsart
T Wassertemperatur
w
Der Kabeltemperaturfühler QAH11.1 für automatische Heizen/Kühlen-Umschaltung
kann durch einen externen Schalter für manuelle Fernumschaltung ersetzt werden.
