4.2

Inbetriebnahme

Die Raumthermostate werden mit einem Satz fester Applikationen geliefert.
Die gewünschte Applikation wird während der Inbetriebnahme mit einem der
folgenden Tools gewählt und aktiviert:
– Lokaler DIP-Schalter und HMI
– Synco ACS
– ETS
Wenn die Applikation mit den DIP-Schaltern gewählt werden soll, sind die DIP-
Schalter vor dem Einschnappen des Gerätes auf der Montageplatte einzu-
stellen.
Für die Wahl einer Applikation über das Inbetriebnahme-Tool müssen alle DIP-
Schalter auf OFF gestellt sein (Fernkonfiguration).
Nach dem Anlegen der Betriebsspannung wird der Thermostat zurückgesetzt
und alle LCD-Segmente blinken, was anzeigt, dass das Reset korrekt erfolgte.
Nach dem Reset, wofür etwa 3 Sekunden benötigt werden, kann der
Thermostat durch qualifiziertes HLK-Personal in Betrieb genommen werden.
Falls alle DIP-Schalter auf OFF stehen, zeigt die Anzeige NO APPL, um darauf
hinzuweisen, dass eine Applikation via Tool ausgewählt werden muss.
Bei jeder Applikationsänderung lädt der Thermostat die Werkeinstellung aller
Regelparameter, ausser für KNX-Geräte und Zonenadressen!

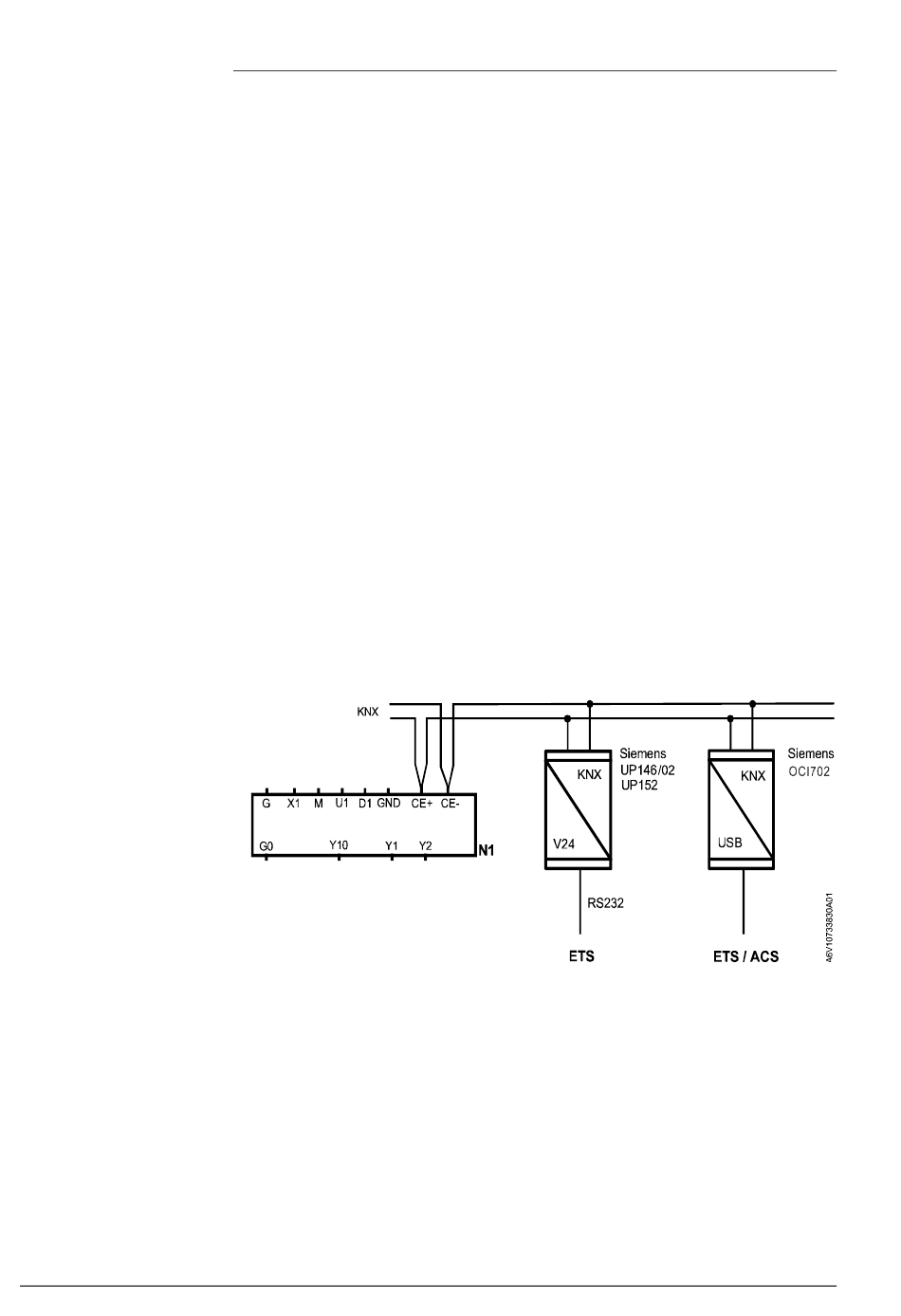

Das Synco ACS oder ETS Tool mit dem KNX-Buskabel an einer beliebigen
Stelle für die Inbetriebnahme verbinden:
ACS und ETS benötigen eine Schnittstelle:
– RS-232 KNX-Schnittstelle (z.B. Siemens UP146/02, UP152)
– OCI702 USB-KNX-Schnittstelle
Eine externe KNX-Busspeisung ist erforderlich, wenn ein RDG..-Raum-
thermostat direkt über eine KNX-Schnittstelle mit einem Tool (ACS oder ETS)
verbunden wird.
