Aussentemperaturzone; Beispiel Einer Heiz- Und Kühlbedarfszone - Siemens RDG400KN Basisdokumentation

Wärmeverteilzone
Lufterwärmer
Zone = ---, 1...31
Wärmeverteilzone
Heizfläche (Heizkörper)
Zone = ---, 1...31
Kälteverteilzone
Luftkühler
Zone = ---, 1...31
Luftverteilzone
Zone = ---, 1...31

Aussentemperaturzone

Zone = fix 31
56 / 88
Siemens
Smart Infrastructure
Beispiel:
Geschäftsgebäude
In einem Geschäftsgebäude
werden die Zeitschalterinfor-
mationen durch die Steuer-
zentrale RMB795 übermittelt.
Die Zonen werden in sogenannte
"Raumgruppen" unterteilt (z.B.
1...4), wobei jede "Raumgruppe"
ihr eigenes Zeitprogramm haben
kann. Ein Raumthermostat in der
gleichen "Raumgruppe" muss die
gleiche Apartmentadresse
haben.
Legende:
D = Geräteadresse (P81)
G = geografische Zone (P82, P83)
(Apartment.Raum.Subzone)
Informationen, die sich speziell auf das Warmwassersystem der
Lufterwärmer beziehen, werden innerhalb dieser Zone ausgetauscht.
Die Zone schliesst bei der Verarbeitung der Informationen auch ein
Synco-Gerät mit ein (z.B. RMH7.. oder RMU7.. mit Umschaltung).
Informationen, die sich speziell auf das Warmwassersystem eines
Heizkörpers beziehen, werden innerhalb dieser Zone ausgetauscht
(z.B. Wärmebedarf). Diese Zone schliesst bei der Verarbeitung der
Informationen auch ein Synco-Gerät mit ein (z.B. RMH7.. oder
RMU7..).
Informationen, die sich speziell auf das Kühlwassersystem beziehen,
werden innerhalb dieser Zone ausgetauscht (z.B. Kühlbedarf). Diese
Zone schliesst bei der Verarbeitung der Informationen auch ein Synco-
Gerät mit ein (z.B. RMU7..).
Diese Verteilzone wird für Luftanwendungen verwendet (VVS, KVS).
Informationen, die sich speziell auf das Luftbehandlungssystem
beziehen, werden innerhalb dieser Zone ausgetauscht (z.B.
Luftbedarf). Diese Zone schliesst bei der Verarbeitung der
Informationen auch ein Synco-Gerät mit ein (RMU7.. Grundtyp P).
Eine in Aussentemperaturzone 31 empfangene Aussentemperatur
kann am Thermostat angezeigt werden, falls entsprechend eingestellt
(P07 = 2).

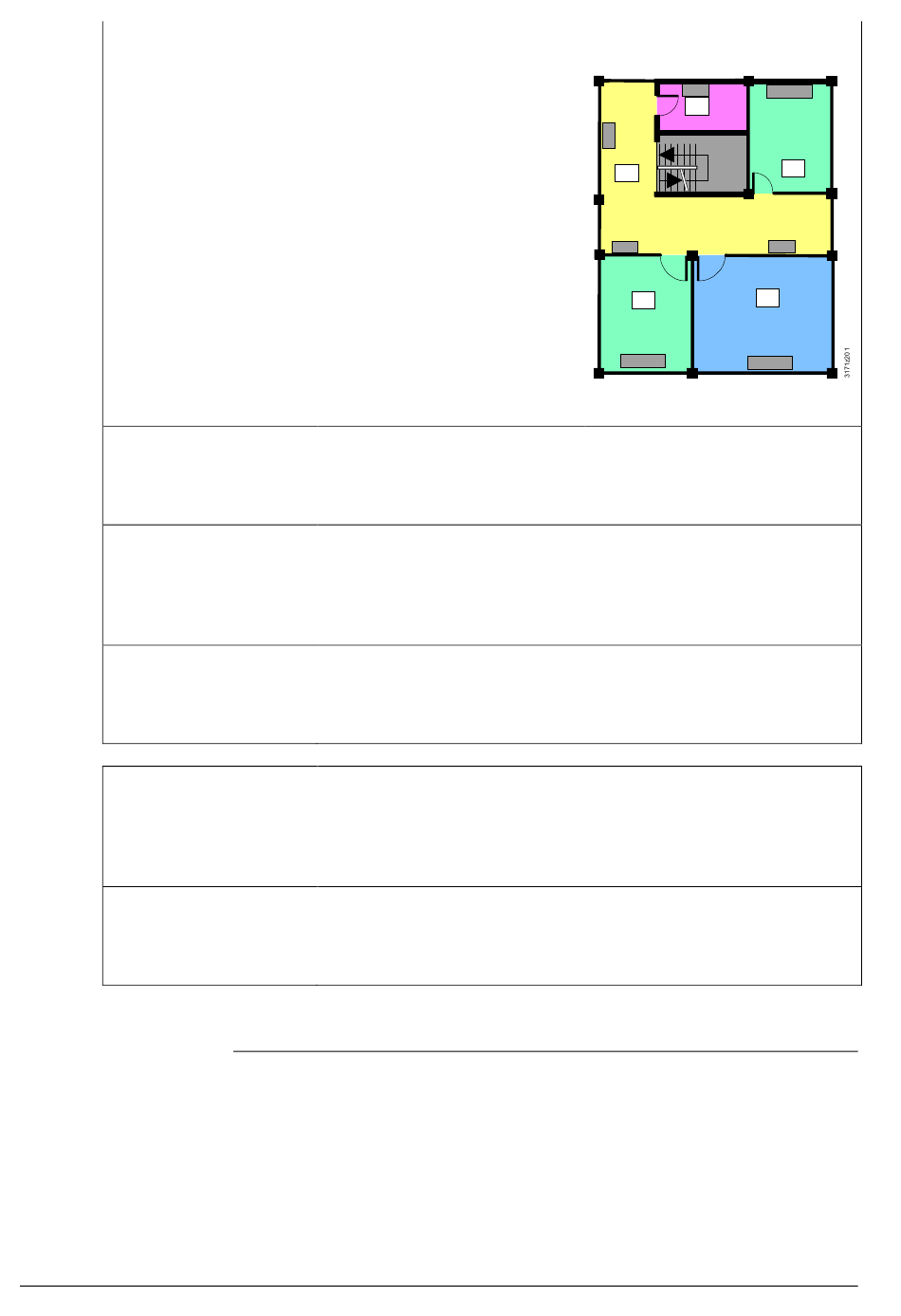

3.10.4 Beispiel einer Heiz- und Kühlbedarfszone
Das Gebäude ist mit Synco-Regelgeräten auf der Erzeugerseite und mit
RDU../RDG..-Thermostaten in den Räumen ausgestattet.
RDG400KN, RDG405KN Basisdokumentation
