CE1N3192de
01.06.2010

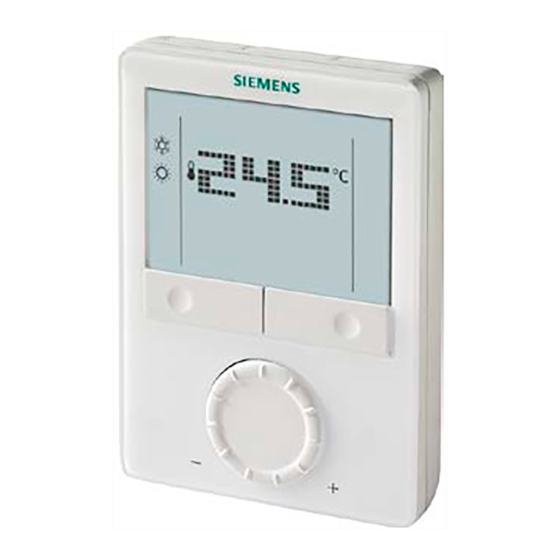

Raumthermostat mit
KNX-Kommunikation
Für VVS-Heiz- und Kühlsysteme
KNX Buskommunikation (S-Mode und LTE-Mode)
Hintergrundbeleuchtete Anzeige
PI / P-Regelung
Ausgang für VVS-Box / Klappe: DC 0...10 V / 3-Punkt
Ausgang für Heiz-/-kühlregister: EIN/AUS, PWM oder 3-Punkt / DC 0...10 V
Optionale Ausgangssignalumkehr (DC 0...10 V DC 10...0 V)
2 multifunktionelle Eingänge für Keycard-Kontakt, externem Fühler, etc.
Betriebsarten: Komfort, Economy und Schutzbetrieb
Regelung abhänig von Raum- oder Rücklauftemperatur
Zuluftventilator-Optimierung: Eingang DC 0...10 V für
Klappenstellungsrückmeldung
Automatische oder manuelle Umschaltung Heiz- / Kühlbetrieb
Minimal- und Maximalbegrenzung des Raumtemperatursollwerts
Minimal- und Maximalbegrenzung des Strömungssignals
Einstellbare Inbetriebsetzungs- und Regelparameter
Inbetriebnahme mit Synco ACS700, ETS3 Professional oder lokalem HMI
Integration in Synco
Integration in DESIGO über Gruppenadressierung (ETS3) oder Individual
Addressing
Integration in Drittsystem über Gruppenadressierung (ETS3)
Betriebsspannung AC 24 V
3
RDG400KN
Building Technologies
192
Werbung
Verwandte Anleitungen für Siemens RDG400KN
Inhaltszusammenfassung für Siemens RDG400KN
- Seite 1 RDG400KN Raumthermostat mit KNX-Kommunikation Für VVS-Heiz- und Kühlsysteme KNX Buskommunikation (S-Mode und LTE-Mode) Hintergrundbeleuchtete Anzeige PI / P-Regelung Ausgang für VVS-Box / Klappe: DC 0…10 V / 3-Punkt Ausgang für Heiz-/-kühlregister: EIN/AUS, PWM oder 3-Punkt / DC 0...10 V ...
- Seite 2 Anwendung Der Raumthermostat RDG400KN eignet sich für folgende Anlagentypen: VVS-Systeme über 2-Punkt- oder stetige Steuerausgänge: Einkanal-System Einkanal-Systeme mit elektrischer Heizung Einkanal-Systeme und Heizkörper / Fussbodenheizung Einkanal-System mit Lufterwärmer/-kühler Der Raumthermostat wird mit einem Satz von festen Applikationen geliefert.
- Seite 3 Mit P47 ändern sie den Klappen-Ausgang von DC 0...10 V (Werkseinstellung) zu 3-Punkt Mit P46 ändern sie den Ventil-Ausgang von ON/OFF (Werkseinstellung) zu PWM Mit DIP-Schalter 5 ändern sie den Ventil-Ausgang von ON/OFF zu 3-Punkt 3 / 14 Siemens RDG400KN Raumthermostat mit KNX-Kommunikation CE1N3192de Building Technologies 01.06.2010...
- Seite 4 AC 24 V 1) EIN/AUS, PWM oder 3-Punkt Bestellung Geben Sie bei der Bestellung den Typ, die Artikelnummer und den Namen an: Z.B. RDG400KN / S55770-T165 Raumthermostat Ventilantriebe sind separat zu bestellen Gerätekombinationen Gerät Datenblatt Kabeltemperaturfühler QAH11.1...
- Seite 5 *) Bei PWM-Ansteuerung ist der genaue Parallellauf von mehreren thermischen Antrieben nicht gewährleistet. Werden mehrere Antriebe durch den gleichen Raumthermostat angesteuert, so sind motorische Antriebe vorzuziehen (2-Punkt- oder 3-Punkt-Ansteuerung). 5 / 14 Siemens RDG400KN Raumthermostat mit KNX-Kommunikation CE1N3192de Building Technologies 01.06.2010...
- Seite 6 Unterputzdosen 4“ x 4“ Adapterplatte 112 x 130 mm für N3009 ARG70.2 Aufputzverdrahtung KNX Netzteil 160 mA (Siemens BT LV) 5WG1 125-1AB01 KNX Netzteil 320 mA (Siemens BT LV) 5WG1 125-1AB11 KNX Netzteil 640 mA (Siemens BT LV) 5WG1 125-1AB21 Ausführung...
-
Seite 7: Symbolbeschreibung
Synco700 Primät-Controller) Engineeringhinweise Siehe "Referenzdokumentation", Seite 12, für weitere Informationen zu Engi- neering des KNX-Busses (Topologie, Busverstärker usw.) sowie Auswahl und Bemessung der Verbindungskabel für Spannung und Feldgeräte. 7 / 14 Siemens RDG400KN Raumthermostat mit KNX-Kommunikation CE1N3192de Building Technologies 01.06.2010... - Seite 8 Die DIP-Schalter sind vor dem Einschnappen des Gerätes auf der Montageplatte einzustellen, wenn die Applikation mit den DIP-Schaltern ausgewählt werden soll. Für die Auswahl einer Applikation im Inbetriebnahme-Tool müssen alle DIP- Schalter OFF sein (Fernkonfiguration, Werkseinstellung). 8 / 14 Siemens RDG400KN Raumthermostat mit KNX-Kommunikation CE1N3192de Building Technologies 01.06.2010...
- Seite 9 RS232 KNX -Schnittstelle (z.B. Siemens N148 / UP146 / UP152) OCI700 USB-KNX -Schnittstelle Eine externe KNX-Busspeisung ist notwendig wenn RDG400KN direkt über eine Hinweis KNX-Schnittstelle mit einem Tool (ACS oder ETS3) verbunden wird. Regelparameter Die Regelparameter des Thermostaten können verändert werden, um einen optimalen Betrieb des gesamten Systems zu gewährleisten (siehe Basis-...
-
Seite 10: Entsorgung
Wirksinn SELV DC 6…15 V, 3…6 mA Kontaktabfrage Funktionseingang Wählbar X1: P38 Externer Temperaturfühler, Heiz-/Kühl- Umschaltfühler, Betriebsart-Umschaltkontakt, D1: P42 Taupunktwächter-Kontakt, Kontakt zur Freigabe der elektrischen Heizung, Störungskontakt, Überwachungseingang 10 / 14 Siemens RDG400KN Raumthermostat mit KNX-Kommunikation CE1N3192de Building Technologies 01.06.2010... - Seite 11 25... 60 °C Temperatur Feuchte < 95% r.F. Mechanische Bedingungen Klasse 2M2 Lagerung IEC 721-3-1 Klimatische Bedingungen Klasse 1K3 25... 60 °C Temperatur Feuchte < 95% r.F. 11 / 14 Siemens RDG400KN Raumthermostat mit KNX-Kommunikation CE1N3192de Building Technologies 01.06.2010...
- Seite 12 CE1P3127 Kommunikation via KNX-Bus für Synco 700, 900 und RXB/RXL Basisdokumentation DESIGO CM1Y9775 DESIGO RXB-Integration – S-Mode CM1Y9776 DESIGO RXB / RXL-Integration – Individual Addressing CM1Y9777 Drittintegration CM1Y9778 Synco-Integration CM1Y9779 Arbeiten mit ETS 12 / 14 Siemens RDG400KN Raumthermostat mit KNX-Kommunikation CE1N3192de Building Technologies 01.06.2010...
- Seite 13 1 A max. CE+ KNX Daten + Einkanalsystem CE- KNX Daten – mit el. Heizung, Heizkörper oder 1 mA max. 1 A max. Heiz- / Kühlventil 1 A max. 13 / 14 Siemens RDG400KN Raumthermostat mit KNX-Kommunikation CE1N3192de Building Technologies 01.06.2010...
- Seite 14 Massbilder Masse in mm 28.3 28.3 28.3 28.3 128.0 27.7 28.3 16.0 28.5 93.0 28.2 27.8 30.8 14 / 14 2010 Siemens Schweiz AG Änderungen vorbehalten Siemens RDG400KN Raumthermostat mit KNX-Kommunikation CE1N3192de Building Technologies 01.06.2010...
