Anwendung
CE1N3182de
2017-11-21

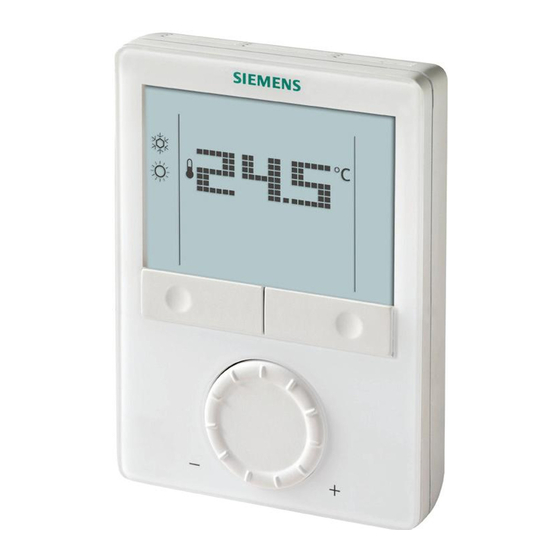

Raumthermostat mit LCD
für Wandmontage
Für VVS-Heiz- und Kühlsysteme
· Stetige PI-Regelung
· Regelung in Abhängigkeit der Raum- oder Rücklufttemperatur
· Ausgang für Antrieb DC 0...10 V und zusätzlicher Ausgang für 2-Punkt, PWM
oder 3-Punkt
· Automatische oder manuelle Heiz-/Kühlbetrieb-Umschaltung
· Betriebsarten: Komfort-, Economy und Schutzbetrieb
· 3 multifunktionale Eingänge für Keycard-Kontakt, externen Fühler etc.
· Einstellbare Inbetriebsetzungs- und Regelparameter
· Minimal- und Maximalbegrenzung des Sollwerts
· Minimal- und Maximalbegrenzung des Luftvolumenstrom-Signals DC 0...10 V
· Umkehr des Ausgangssignals als Option
· Betriebsspannung AC 24 V
· Display mit Hintergrundbeleuchtung
Der Raumthermostat eignet sich zur Verwendung mit folgenden Systemen.
VVS-Systeme über 2-Punkt- oder stetige Steuerausgänge:
· Einkanalsysteme
· Einkanalsysteme mit elektrischer Heizung
· Einkanalsysteme und Heizkörper/Fussbodenheizung
· Einkanalsysteme mit Lufterwärmer/Luftkühler
3
RDG400
Building Technologies
182
Werbung
Verwandte Anleitungen für Siemens RDG400
Inhaltszusammenfassung für Siemens RDG400
- Seite 1 Raumthermostat mit LCD für Wandmontage RDG400 Für VVS-Heiz- und Kühlsysteme · Stetige PI-Regelung · Regelung in Abhängigkeit der Raum- oder Rücklufttemperatur · Ausgang für Antrieb DC 0…10 V und zusätzlicher Ausgang für 2-Punkt, PWM oder 3-Punkt · Automatische oder manuelle Heiz-/Kühlbetrieb-Umschaltung ·...
- Seite 2 Zusatzheizung DC 0…10 V Einkanal und Heizkörper/Bodenheizung DC 0...10 V · Klappenantrieb DC 0…10 V Heizkörper, 2-Punkt, PWM oder 3-Punkt · Klappenantrieb 3-Punkt und Heizkörper DC 0…10 V 2-Punkt, PWM oder 3-Punkt 2/12 Siemens RDG400 Raumthermostat CE1N3182de Building Technologies 2017-11-21...
- Seite 3 Elektrischer Antrieb DC 0…10 V 4891 SSB61.. (für Kleinventile 2,5 mm (0,1")) Elektrischer Antrieb DC 0…10 V 4861 SSD61.. (für Kombiventil VPI45) Elektrischer Antrieb DC 0…10 V 4573 SQS65.. (für Kleinventile 5,5 mm (0,2")) 3/12 Siemens RDG400 Raumthermostat CE1N3182de Building Technologies 2017-11-21...
- Seite 4 Datenblatt Changeover-Montagesatz (50 Stück/Packung) ARG86.3 1840 Adapterplatte 120 x 120 mm für Unterputzdosen 4" x 4" ARG70 Adapterplatte 112 x 130 mm für Aufputzverdrahtung ARG70.2 Die Dokumente können unter http://siemens.com/bt/download bezogen werden. 4/12 Siemens RDG400 Raumthermostat CE1N3182de Building Technologies 2017-11-21...
- Seite 5 Bestellung Bei Bestellung sind Typ und Bezeichnung anzugeben: Z.B. RDG400 Raumthermostat Ventilantriebe sind separat zu bestellen. Ausführung Der Raumthermostat besteht aus 2 Teilen: · Kunststoffgehäuse mit Elektronik, Bedienelementen und eingebautem Raumtemperaturfühler · Montageplatte mit Schraubklemmen Das Gehäuse wird in die Montageplatte eingehängt und mit 2 Schrauben gesichert.
- Seite 6 Schutzbetrieb Fehler Temporäre Schaltuhrfunktion (erscheint, wenn Zurück zu Normalbetrieb Betriebsart zufolge längerer An- oder Abwesenheit verlängert wird) Anzeige von Raumtemperatur, Zeigt an, dass auf dem Display die Raum- Sollwert etc. temperatur erscheint 6/12 Siemens RDG400 Raumthermostat CE1N3182de Building Technologies 2017-11-21...
- Seite 7 Umschalter) dürfen parallel zu einem externen Schalter angeschlossen werden. Bei der Bemessung dieses Schalters ist der gesamte maximale Kontaktabfragestrom zu berücksichtigen. · Bevor der Thermostat von seiner Montageplatte entfernt wird, muss die Spannungszufuhr abgeschaltet werden! 7/12 Siemens RDG400 Raumthermostat CE1N3182de Building Technologies 2017-11-21...
- Seite 8 Das Gerät gilt für die Entsorgung als Elektronik-Altgerät im Sinne der Europäischen Richtlinie 2012/19/EU und darf nicht als Haushaltmüll entsorgt werden. · Entsorgen Sie das Gerät über die dazu vorgesehenen Kanäle. · Beachten Sie die örtliche und aktuell gültige Gesetzgebung. 8/12 Siemens RDG400 Raumthermostat CE1N3182de Building Technologies 2017-11-21...
- Seite 9 AUS, 5...40 °C (41...104 °F) Schutzbetrieb (P65-P66) 8 °C (46 °F)/AUS AUS, 5…40 °C (41...104 °F) Multifunktionale Eingänge X1/X2/D1 Wählbar Eingang X1 Externer Temperaturfühler (P38=1) Eingang X2 Changeover-Fühler (P40=2) Betriebsart-Umschaltung Eingang D1 (P42=3) 9/12 Siemens RDG400 Raumthermostat CE1N3182de Building Technologies 2017-11-21...
- Seite 10 Drähte oder vorbereitete Litzen 1 x 0,4…2,5 mm (14 gauge) oder 2 x 0,4…1,5 mm (16 gauge) Farbe der Gehäusefront RAL 9003 weiss Masse (Gewicht) 0,350 kg Die Dokumente können unter http://siemens.com/bt/download bezogen werden. 10/12 Siemens RDG400 Raumthermostat CE1N3182de Building Technologies 2017-11-21...
- Seite 11 Multifunktionaler Eingang für potentialfreien Schalter Werkeinstellung: Betriebsart-Umschaltkontakt Anschlussschaltpläne Anwendung: Einkanal Klappenantrieb DC 0…10 V Klappenantrieb 3-Punkt Raumthermostat RDG400 S1...S3 Schalter (Keycard, Fensterkontakt etc.) B1, B2 Temperaturfühler (Rücklufttemperatur, externe Raumtemperatur, Changeover-Fühler etc.) Anwendung: Einkanal mit elektrischer Heizung, Heizkörper oder Heiz-/Kühlventil Klappenantrieb DC 0…10 V Klappenantrieb DC 0…10 V...
- Seite 12 (0.63’’) 30.8 28.2 27.8 93.0 (3.66’’) (1.21’’) (1.09’’) (1.11’’) mm (Zoll) Ausgabe © Siemens Schweiz AG, 2009 - 2017 Siemens Schweiz AG Änderungen vorbehalten. Building Technologies Division International Headquarters Gubelstrasse 22 CH-6300 Zug Tel. +41 58-724 24 24 www.siemens.com/buildingtechnologies 12/12...
