8. Bedienelemente des Senders

1 Aufklappbarer Smartphone-Halter*
2 Drucktaste ohne Funktion*
3 LED-Funktionsanzeige rot
4 Steuerknüppel für die Nick- und Roll-Funktion
5 Drucktasten für die Roll-Trimmung
6 Drucktasten für die Nick-Trimmung
7 Ein-/Aus-Schalter
Hinweise:
* Der Sender ist ab Werk dafür ausgelegt, dass er mit mehreren Quadrocoptern des Herstellers kombiniert werden
kann. Für die Bedienung des Quadrocopters „Green Racer FPV" werden aber nicht alle Senderfunktionen be-
nötigt. Aus diesem Grund sind am Sender einige Drucktasten ohne Funktion obwohl der Sender die Betätigung
akustisch und teilweise auch optisch anzeigt.
** Wenn von oben auf den Steuerknüppel für die Pitch- und Gier-Funktion gedrückt wird, gibt der Quadrocopter
fortlaufende Signaltöne ab. Diese Funktion kann genutzt werden, um den Quadrocopter nach einer Landung im
hohen Gras wieder leichter zu finden.
*** Wenn der Drucktaster für ca. 2 Sekunden gedrückt gehalten wird, wird der Kamera-Scheinwerfer ein- oder aus-
geschaltet.

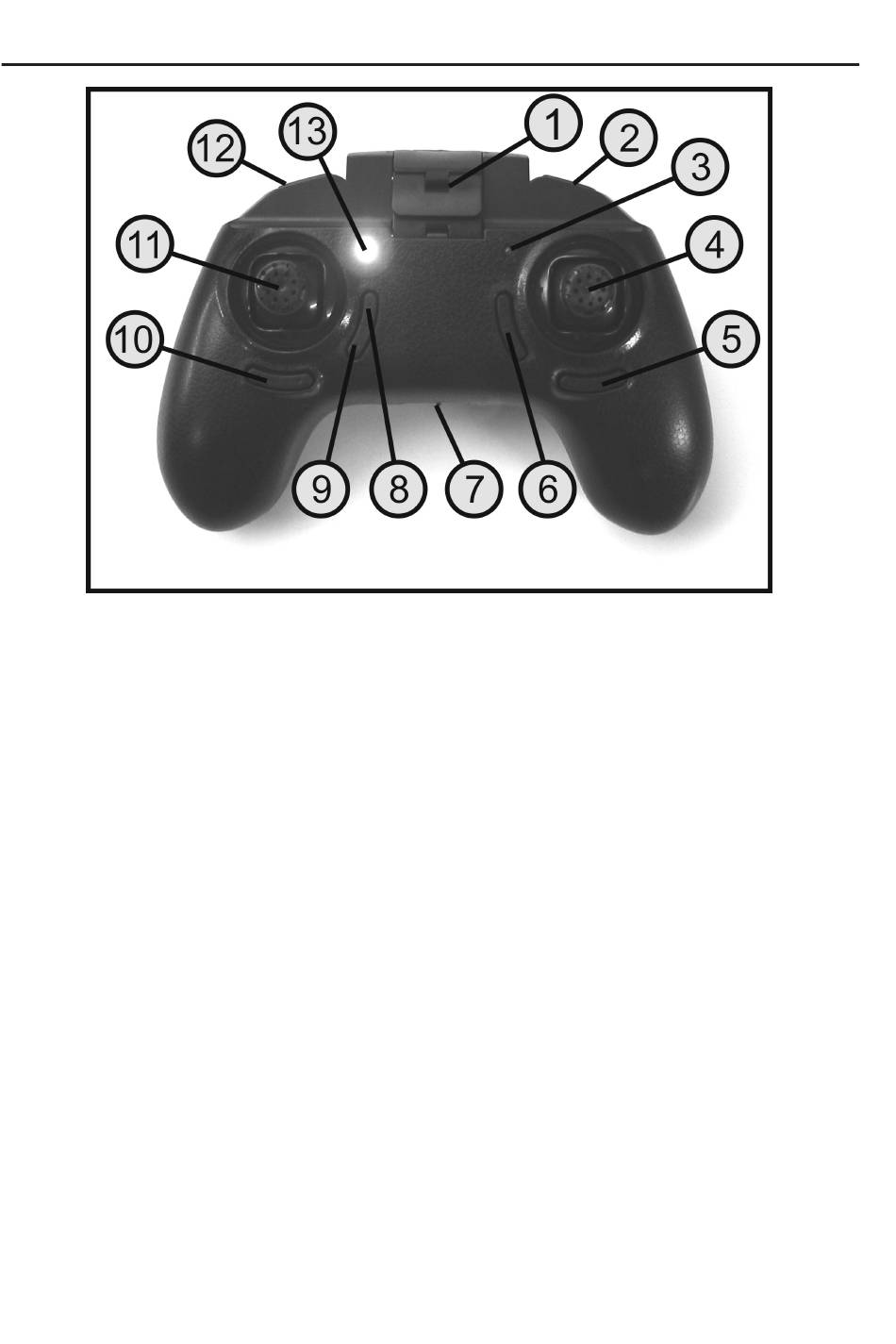

Bild 1
8 Drucktaste für den Headless Mode
9 Drucktaste für die Return-Funktion
10 Drucktasten ohne Funktion*
11 Steuerknüppel für die Pitch- und Gier-Funktion**
12 Drucktaste für Beginner-, Sport- und Experten-Modus***
13 LED-Funktionsanzeige blau
