- Seite 1 Bedienungsanleitung Marathon Drone 2.4 GHz RTF Best.-Nr. 3087903 Seite 2 - 31 Operating Instructions 2.4 GHz RTF Marathon Drone Item No. 3087903 Page 32 - 61...
-
Seite 2: Inhaltsverzeichnis
1 Inhaltsverzeichnis Einführung ................................4 Neueste Informationen zum Produkt ........................4 Bestimmungsgemäße Verwendung ........................4 Lieferumfang ................................4 Merkmale und Funktionen ...........................5 Ersatzteile ................................5 Symbolerklärung ..............................5 Sicherheitshinweise .............................6 9.1 Allgemein ...............................7 9.2 Handhabung ..............................7 9.3 Betriebsumgebung ............................7 9.4 Betrieb ................................7 10 Informationen und Sicherheitshinweise zu Batterien und Akkus .................8 10.1 Allgemeine Hinweise ............................8 10.2 Batterien/Akkus des Typs AA (Sender) ......................8 10.3 LiPo Flug-Akku ............................8... - Seite 3 15 Flugbetrieb .................................17 15.1 Drohne entsperren und starten ........................17 15.2 Selbstständiges Abheben und Landen ......................18 15.3 Steuerbefehle ............................19 15.4 Trimmung einstellen ...........................20 15.5 Fluggeschwindigkeit anpassen ........................21 15.6 Headless-Modus ............................22 15.7 360° Looping .............................23 15.8 Video und Foto aufnehmen ........................24 15.9 Anzeige für niedrige Akkuspannung ......................24 16 Nach dem Flug ..............................24 17 Konfiguration und Bedienung in der App ......................25 17.1 Installation der App ............................25...
-
Seite 4: Einführung
2 Einführung Wir bedanken uns für den Kauf dieses Produkts. Bei technischen Fragen wenden Sie sich bitte an: Deutschland: www.conrad.de Österreich: www.conrad.at Schweiz: www.conrad.ch 3 Neueste Informationen zum Produkt Laden Sie die neuesten Produktinformationen unter www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website. 4 Bestimmungsgemäße Verwendung Bei diesem Produkt handelt es sich um eine flugbereite, ferngesteuerte Drohne mit HD WiFi-Videoübertragung. -
Seite 5: Merkmale Und Funktionen
6 Merkmale und Funktionen 4-Kanal-Fernsteuerung 3 Fluggeschwindigkeiten von Anfänger bis Profi Trimmung: Feineinstellung der Flugrichtung für perfekten Geradeausflug Steuerreichweite bis zu 60 Meter (Freie Sicht zum Modell) Integriertes Gyroskop für verbesserte Stabilität und Kontrolle Funktionen: hoch/runter, seitwärts fliegen (links/rechts), vorwärts/rückwärts, links/rechts drehen Headless-Modus: Die Drohne reagiert auf die Steuerungsrichtungen unabhängig von ihrer Ausrichtung Höhenhaltung: Automatische Stabilisierung der Flughöhe 360°... -
Seite 6: Sicherheitshinweise
9 Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Si- cherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung enthaltenen Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Verletzungen oder Sachschäden. Darüber hinaus erlischt in sol- chen Fällen die Gewährleistung/Garantie. -
Seite 7: Allgemein
9.1 Allgemein Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern. Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden. Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können, wenden Sie sich an unseren technischen Kundendienst oder an anderes Fachpersonal. -
Seite 8: Informationen Und Sicherheitshinweise Zu Batterien Und Akkus
10 Informationen und Sicherheitshinweise zu Batterien und Akkus 10.1 Allgemeine Hinweise Bewahren Sie Batterien/Akkus außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien / Akkus nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten. Suchen Sie im Fall des Verschluckens umgehend einen Arzt auf! Achten Sie beim Einlegen der Batterien/Akkus auf die richtige Polung (Plus/+ und Minus/- beachten). -
Seite 9: Aufladen Des Flug-Akkus
10.4 Aufladen des Flug-Akkus Verwenden Sie zum Laden des Flug-Akkus ausschließlich das im Lieferumfang enthaltene USB-Ladegerät. Nehmen Sie den Akku vor dem Aufladen stets aus der Drohne heraus und trennen Sie ihn von sämtlichen An- schlüssen. Platzieren Sie das Produkt während des Ladevorgangs auf einer hitzebeständigen Oberfläche. Eine gewisse Erwärmung beim Ladevorgang ist normal. -
Seite 10: Produktübersicht

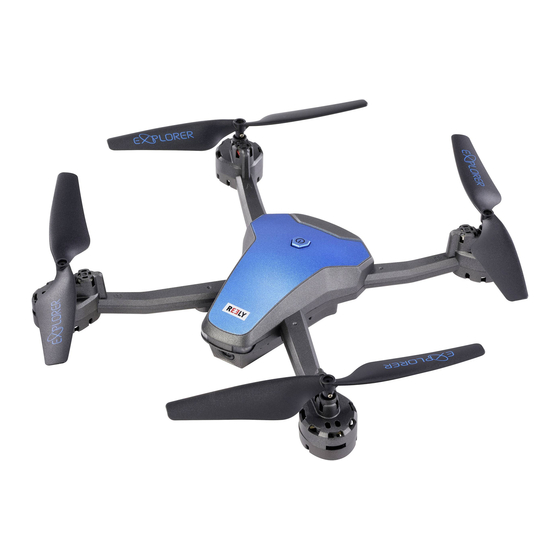

12 Produktübersicht 12.1 Drohne 1 LED-Beleuchtung (Rückseite) 2 Ein-/ Aus-Taster 3 Propeller-Schutz 4 4 Propeller 5 4 Motoren 6 Landegestell 7 LED-Beleuchtung (Vorderseite) 8 Flugrichtung 9 Kamera 10 Akku-Fach (Rückseite der Drohne) -
Seite 11: Sender (Fernsteuerung)
12.2 Sender (Fernsteuerung) 11 Antenne und Aufnahme für Smartphone-Halterung 12 Ein-/Ausschalter 13 Kalibriertaster (Taste unten, senkrecht) 14 Geschwindigkeitseinstellung (3 Stufen) (Taste oben, quer) 15 Headless-Modus (Taste unten, senkrecht) 16 360° Looping (Taste oben, quer) 17 Richtungssteuerung: auf-/absteigen, drehen links/rechts 18 Richtungssteuerung: vorwärts/ rückwärts, links, rechts 19 Selbstständiges Abheben 20 Selbstständiges Landen 21 Foto aufnehmen... -
Seite 12: Flugvorbereitungen
13 Flugvorbereitungen 13.1 Montage-/Demontage des Ladegestells A Stecken Sie das Landegestell (6) (links und rechts) in die vorgesehenen Aufnahmen an der Unterseite der Droh- B Ziehen Sie vorsichtig am Landegestell (6), um es wieder zu entfernen. 13.2 Montage-/Demontage des Propellerschutzes A Stecken Sie den Propellerschutz (3) wie es in der Abbildung zu sehen ist, in die vorgesehene Aufnahme, bis dieser einrastet. -
Seite 13: Montage-/Demontage Der Smartphone-Halterung
13.3 Montage-/Demontage der Smartphone-Halterung Zur Übertragung des Videobildes wird ein Smartphone mit der Drohnen App benötigt. Weitere Informationen zur App finden Sie im Kapitel „17. Konfiguration und Bedienung in der App“. A Schieben Sie die Smartphone-Halterung über die Antenne der Fernsteuerung. B Ziehen Sie an dem kleinen Pin an der Smartphone-Halterung, um diese wieder zu entfernen. -
Seite 14: Aufladen Des Akkus
13.4 Aufladen des Akkus Wichtig! Verwenden Sie zum Laden des Flug-Akkus ausschließlich das im Lieferumfang enthaltene USB-Lade- gerät. Schalten Sie den Sender und die Drohne aus, siehe Kapitel „16. Nach dem Flug“. Nehmen Sie den Akku vor dem Aufladen stets aus der Drohne heraus und trennen Sie ihn von sämtlichen Anschlüssen. -
Seite 15: Batterien In Den Sender Einsetzen
13.5 Batterien in den Sender einsetzen Setzen Sie in den Sender immer den einen ganzen Satz neue Batterien. Mischen Sie nicht volle mit halb- vollen Batterien. Verwenden Sie immer Batterien des gleichen Typs und Herstellers. Aus Gründen der Betriebssicherheit und Betriebsdauer empfehlen wir Ihnen, für den Sender keine Akkus zu verwenden. -
Seite 16: Kalibrierung Der Lagesensoren
fffffffffg Bewegen Sie den linken Steuerknüppel (17) ganz nach oben und danach ganz nach unten. Bei jeder Bewegung ertönt ein Signalton. Æ Die Drohne verbindet sich mit der Fernsteuerung. Æ Nach erfolgreicher Verbindung mit der Drohne, blinkt die LED-Beleuchtung kurz schnell und wechselt dann in Æ... -
Seite 17: Flugbetrieb
15 Flugbetrieb Führen Sie zunächst die in Kapitel „14. Einschaltvorgang“ aufgeführten Schritte aus. 15.1 Drohne entsperren und starten Bewegen Sie den linken Steuerknüppel (17) ganz nach oben und danach wieder in die Mittelstellung. Daraufhin beginnen die Propeller (4) zu drehen. Um abzuheben, bewegen Sie den linken Steuerknüppel (17) nach vorne. -
Seite 18: Selbstständiges Abheben Und Landen
15.2 Selbstständiges Abheben und Landen Entsperren Sie die Drohne wie im Kapitel „15.1 Drohne entsperren und starten“ beschrieben. Zum Abheben drücken Sie die Taste (19) „Selbstständiges abheben“. Zum Landen drücken Sie die Taste (20) „Selbstständiges landen“. Die Motoren schalten sich nach der Landung automatisch ab. -
Seite 19: Steuerbefehle
15.3 Steuerbefehle Die Drohne hält auch ohne jegliche Steuerbefehle die Flughöhe. Steuerknüppel Fernsteuerung Funktion Links (17) Aufsteigen Æ Steuerknüppel (17) nach oben Absteigen/Sinken Æ Steuerknüppel (17) nach unten Links (17) Linksdrehung Æ Steuerknüppel (17) nach links Rechtsdrehung Æ Steuerknüppel (17) nach rechts Rechts (18) Vorwärts Æ... -
Seite 20: Trimmung Einstellen
15.4 Trimmung einstellen Wichtig! Es wird empfohlen, vor dem Anpassen der Trimmung einen ausreichend großen Flugraum aufzusuchen, in dem das Fliegen ungehindert möglich ist. Schwebt die Drohne beim Loslassen der beiden Steuerknüppel nicht in einer neutralen Position, ist die Anpassung der Trimmung erforderlich. -
Seite 21: Fluggeschwindigkeit Anpassen
15.5 Fluggeschwindigkeit anpassen Wichtig! Passen Sie die Fluggeschwindigkeit an, wenn sich die Drohne im Schwebeflug befindet. Von einer Anpassung der Fluggeschwindigkeit, während sich die Drohne bewegt, ist dringend abzu- sehen. Das Verwenden einer höheren Fluggeschwindigkeit führt dazu, dass sich die Flugzeit verkürzt. Es wird empfohlen, vor dem Anpassen der Drehzahl einen ausreichend großen Flugraum aufzusu- chen, in dem das Fliegen ungehindert möglich ist. -
Seite 22: Headless-Modus
15.6 Headless-Modus Für Fluganfänger ist der Headless-Modus besonders hilfreich, da die Drohne stets in die gewünschte Richtung fliegt, ungeachtet ihrer aktuellen Ausrichtung. Headless-Modus: Steuern Sie mit dem Sender nach links, dreht sich die Drohne aus Ihrer Sicht nach links. Normalbetrieb: Steuern Sie mit dem Sender nach links, dreht sich die Drohne unabhängig von Ihrer Sicht, d. -
Seite 23: 360° Looping
15.7 360° Looping Wichtig! Die Durchführung solcher Manöver setzt einen Mindestabstand von ≥ 2 m zu Hindernissen in sämtlichen Richtungen voraus. Die Flughöhe sollte mindestens 2 m sein. Der Akku der Drohne muss voll aufgeladen sein. Drücken Sie im Schwebeflug die Taste (16) 360° Looping. Den Sender gibt daraufhin einen Signalton aus. -
Seite 24: Video Und Foto Aufnehmen
15.8 Video und Foto aufnehmen Die Nutzung der Video- und der Fotofunktion setzt die Installation, Aktivierung und Verbindung der App auf Ihrem Smartphone mit der Drohne voraus. Weitere Informationen zur App „VS FPV PRO“ finden Sie im Kapitel „17. Konfiguration und Bedienung in der App“. Drücken Sie die Taste (21) um ein Foto aufzunehmen. -
Seite 25: Konfiguration Und Bedienung In Der App
17 Konfiguration und Bedienung in der App Um die Video-Funktionalität zu nutzen, müssen sie auf ihrem Smartphone die App „VS FPV PRO“ installieren. Die App ist für Android™ und Apple iOS erhältlich (erforderliche Versionen siehe Kapitel „Technische Daten“). 17.1 Installation der App Öffnen Sie auf Ihrem Smartphone den jeweiligen App-Store. -
Seite 26: Austausch Der Propeller
18 Austausch der Propeller Wichtig! Beschädigte Propeller sind umgehend auszutauschen. Stellen Sie dabei sicher, dass alle neuen Propeller in der richtigen Position montiert werden. Die Propeller und auch die Motorarme sind mit A und B beschriftet. Die Drehrichtung (links oder rechts) ist auch am Profil des Propellers zu erkennen. -
Seite 27: Fehlerbehebung
20 Fehlerbehebung Mit dieser Drohne haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebs- sicher ist. Dennoch kann es zu Problemen und Störungen kommen. Beachten Sie deshalb folgende Informationen, wie Sie mögliche Störungen beheben können. Problem Ursache Maßnahmen zur Behebung... -
Seite 28: Entsorgung
21 Entsorgung 21.1 Produkt Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist. Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. -
Seite 29: Konformitätserklärung (Doc)
5850 U/min. 23 MTOM Erklärung Die Reely Marathon Drone ist ein Fluggerät mit vier Propeller. Das MTOM der Marathon Drone (Modell: A30) beträgt 181 g und erfüllt damit die Anforderungen der C0-Zertifizierung. Sie müssen die nachstehenden Anweisungen befolgen, um die MTOM C0-Anforderungen zu erfüllen. -
Seite 30: Technische Daten
24 Technische Daten 24.1 Drohne Spannungsversorgung ....aufladbarer Lithium-Polymer-Akkumulator, 1 Zelle Nennspannung ......3,8 V Funktionen ........Beibehaltung der Flughöhe, Headless-Modus, 360°-Überschlag, LED-Beleuch- tung zur Orientierung, 1080p HD WiFi-Kamera Warnung bei geringer Akkukapazität ....... ja (beide grüne LEDs an der Vorderseite blinken) Flugzeit ......... -
Seite 31: Flug-Akku
24.4 Flug-Akku Akku ..........1S LiPo, 3,8 V, 2800 mAh, 10,64 Wh Akku-Typ ........HPY 703060 Anschluss ........2-polig, JST Stecker Aufladen ........über das beiliegende USB-Ladegerät Ladestrom max......8400 mA (3C) Entladestrom max......20000 mA (7C) Abmessungen (L x B x H) ..... ca. 66 x 31 x 15 mm Gewicht ......... - Seite 64 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2024 by Conrad Electronic SE.
