- Seite 1 Bedienungsanleitung Elektro-Quadrocopter „R5-Foldable FPV Drone“ RtF Best.-Nr. 1714585...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................4 Symbol-Erklärung ..............................4 Bestimmungsgemäße Verwendung ........................5 Lieferumfang ................................5 Produktbeschreibung ............................6 Sicherheitshinweise .............................6 a) Allgemein ...............................7 b) Vor der Inbetriebnahme ..........................7 c) Während des Betriebs ...........................8 Batterie- und Akku-Hinweise ..........................9 Bedienelemente des Senders ..........................10 Inbetriebnahme des Senders ..........................11 a) Einlegen der Batterien .......................... - Seite 3 Seite 16. Smartphone-App installieren ..........................30 a) Aufrufen der App ............................30 b) Hilfe-Funktion ..............................31 c) Einstellmöglichkeiten ...........................31 d) Bedienung ..............................32 17. Fotos und Videos aufnehmen ..........................34 18. Das Smartphone als Fernsteuerung ........................36 19. Wartung und Pflege ............................37 20. Entsorgung ................................38 a) Produkt ................................38 b) Batterien/Akkus ............................38 21.
-
Seite 4: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 5: Bestimmungsgemäße Verwendung
3. Bestimmungsgemäße Verwendung Der Elektro-Quadrocopter „R5-Foldable FPV Drone RtF“ ist ein elektrisch angetriebenes hubschrauberähnliches Mo- dell, das mit Hilfe der beiliegenden Funk-Fernsteueranlage oder einem geeigneten Smartphone (nicht im Lieferum- fang) drahtlos gesteuert wird. Der Quadrocopter ist ausschließlich für den privaten Einsatz im Modellbaubereich mit den damit verbundenen Betriebszeiten ausgelegt. -
Seite 6: Produktbeschreibung

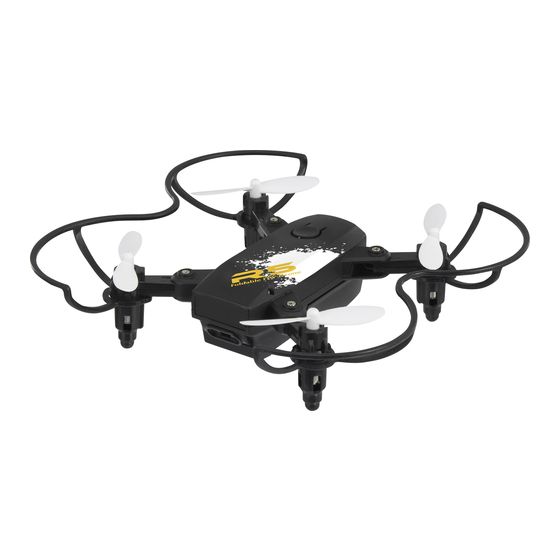

5. Produktbeschreibung Der flugfertig aufgebaute Quadrocopter „R5-Foldable FPV Drone RtF“ verfügt über 4 getrennt voneinander angesteu- erte Motoren, die jeweils einen eigenen Propeller antreiben. Durch das gleichzeitige Beschleunigen aller Propeller kann der Quadrocopter vom Boden abheben und bei entsprechenden Propellerdrehzahlen stabil in der Luft schwe- ben. Für die Stabilisierung im Flug verfügt der Quadrocopter über eine aufwändige Elektronik mit Lage- und Beschleu- nigungs-Sensoren, die in der Lage ist, ungesteuerte Bewegungen des Modells zu erkennen und unverzüglich aus- zugleichen. -
Seite 7: Allgemein
a) Allgemein Achtung, wichtiger Hinweis! Beim Betrieb des Modells kann es zu Sach- und/oder Personenschäden kommen. Achten Sie deshalb unbedingt darauf, dass Sie für den Betrieb des Modells ausreichend versichert sind, z.B. über eine Haft- pflichtversicherung. Falls Sie bereits eine Haftpflichtversicherung besitzen, so informieren Sie sich vor Inbetriebnahme des Modells bei Ihrer Versicherung, ob der Betrieb des Modells mitversichert ist. -
Seite 8: Während Des Betriebs
• Überprüfen Sie vor jeder Inbetriebnahme den korrekten und festen Sitz der Rotoren. • Der zum Betrieb erforderliche Flugakku muss vor dem Einsatz geladen werden. • Achten Sie bei den Batterien im Sender auf eine noch ausreichende Restkapazität (siehe Sender-LED). Sollten die Batterien leer sein, so tauschen Sie immer den kompletten Satz und niemals nur einzelne Zellen aus. -
Seite 9: Batterie- Und Akku-Hinweise
7. Batterie- und Akku-Hinweise Obwohl der Umgang mit Batterien und Akkus im täglichen Leben heute eine Selbstverständlichkeit ist, bestehen zahlreiche Gefahren und Probleme. Beachten Sie deshalb unbedingt die nachfolgend genannten allgemeinen Informationen und Sicherheitshinweise zum Umgang mit Batterien und Akkus. • Batterien/Akkus gehören nicht in Kinderhände. -
Seite 10: Bedienelemente Des Senders
8. Bedienelemente des Senders Bild 1 1 Sockel für Smartphone-Halter 2 Drucktaste für die Flip-Funktion 3 Trimmtaste für die Nick-Funktion (vorwärts) 4 Steuerknüppel für die Nick- und Roll-Funktion 5 Trimmtaste für die Nick-Funktion (rückwärts) 6 Trimmtaste für die Roll-Funktion (rechts) 7 Trimmtaste für die Roll-Funktion (links) 8 Ein-/Aus-Schalter 9 Drucktaste für die Start- und Lande-Funktion... -
Seite 11: Inbetriebnahme Des Senders
9. Inbetriebnahme des Senders Im weiteren Verlauf der Anleitung beziehen sich die Ziffern im Text immer auf das nebenstehende Bild bzw. auf die Bilder innerhalb des Abschnittes. Querverweise zu anderen Bildern werden mit der entsprechenden Bildnummer angegeben. Die Abbildungen der Fernsteuerung und des Modells in dieser Anleitung dienen lediglich als Anschauungsbeispiel. Aufkleber, Design und Farbgebung können bei den serienmäßig gelieferten Produkten durchaus von den Anleitungs- bildern abweichen. -
Seite 12: Einschalten Des Senders
b) Einschalten des Senders Schieben Sie den Ein-/Aus-Schalter (siehe auch Bild 1, Pos. 8) von der linken Schalterstellung „OFF“ in die rechte Stellung „ON“. Der Sender gibt einen kurzen Signalton ab und die LED- Anzeige (siehe auch Bild 1, Pos. 15) beginnt zu blinken. Anschließend gibt der Sender einen weiteren Signalton mit höherer Frequenz ab und die LED leuchtet dauerhaft. -
Seite 13: Inbetriebnahme Des Quadrocopters
10. Inbetriebnahme des Quadrocopters a) Laden des Flugakkus Der Flugakku wird mit Hilfe des beiliegenden USB-Ladekabels geladen. Aus fototechnischen Gründen ist das Ladekabel in Bild 4 im aufgewickelten Zustand zu sehen. Vor dem ersten Einsatz sollte der Kabelbinder geöffnet und das Ladekabel auf seine komplette Länge abgewickelt werden. -
Seite 14: Aus- Und Einklappen Der Rotorarme
b) Aus- und Einklappen der Rotorarme Für den platzsparenden Transport können die vier Propellerarme eingeklappt werden (siehe Bild 5, Abb. A). Beim Ausklappen müssen zunächst die beiden in Flugrichtung gesehen vorderen Propellerarme ausgeklappt werden (siehe Bild 5, Abb. B). Die Arme rasten in der Endstellung automatisch ein. Anschließend können die beiden in Flugrichtung gesehen hinteren Propellerarme ausgeklappt werden (siehe Bild 5, Abb. -
Seite 15: Überprüfen Des Antriebs
d) Überprüfen des Antriebs Bevor Sie den Quadrocopter in Betrieb nehmen, ist es er- forderlich den Antrieb zu überprüfen. Nur wenn alle vier Propeller leichtgängig und absolut rund laufen, kann das Modell mit geringstem Energieaufwand fliegen. Aus die- sem Grund sollten Sie die Funktion der Antriebspropeller vor jedem Flug kurz prüfen. -
Seite 16: Einschalten Des Quadrocopters
f) Einschalten des Quadrocopters Damit der Empfänger im Quadrocopter auf die Sender- signale reagieren kann, müssen Empfänger und Sender die gleiche digitale Codierung (Bindung) aufweisen. Aus diesem Grund ist es wichtig, dass Sie den Einschaltvor- gang entsprechend der nachfolgenden Beschreibung durchführen. -
Seite 17: Grundsätzliche Informationen Zum Steuern Von Quadrocoptern
g) Grundsätzliche Informationen zum Steuern von Quadrocoptern Bevor Sie Ihr Modell zum ersten Mal starten, sollten Sie zuerst die Ihnen zur Verfügung stehenden Steuermöglichkei- ten kennenlernen, um das Modell sicher kontrollieren zu können. Der Quadrocopter wird mit Hilfe der beiden Steuerknüppel am Fernsteuersender kontrolliert. Dabei stehen Ihnen folgende Funktionen zur Verfügung: Pitch-Funktion Mit Hilfe der Pitch-Funktion wird die Flughöhe eines Quadrocopters beeinflusst (siehe Bild 10). Die Steuerung erfolgt... - Seite 18 Gier-Funktion Durch die zwei rechtsdrehenden und die zwei linksdrehenden Propeller, sind die Drehmomente, die auf das Modell einwirken, ausgeglichen und der Quadrocopter schwebt stabil in der Luft. Wird der Steuerknüppel für die Gier-Funktion (siehe auch Bild 1, Pos. 12) nach links bewegt, erhöht die Elektronik im Modell die Drehzahl der von oben gesehen nach rechts (im Uhrzeigersinn) drehenden Propeller und verringert gleich- zeitig die Drehzahl der nach links (entgegen dem Uhrzeigersinn) drehenden Propeller.
- Seite 19 Nick-Funktion Mit Hilfe der Nick-Funktion können Sie den Quadrocopter nach vorne und nach hinten bewegen (siehe Bild 13). Die Steuerung erfolgt ebenfalls mit dem rechten Steuerknüppel (siehe auch Bild 1, Pos. 4). Wird der Knüppel leicht nach vorne gedrückt, werden von der Elektronik im Quadrocopter die Propellerdrehzahlen so verändert, dass sich das Modell leicht nach vorne neigt und somit auch nach vorne fliegt (siehe Pfeile in Bild 13).
-
Seite 20: Praktische Flugtipps Für Den Ersten Start
h) Praktische Flugtipps für den ersten Start Auch wenn das Modell später auf engstem Raum geflogen werden kann, empfehlen wir Ihnen für die ersten Flugver- suche eine freie Fläche von ca. 3 x 3 m auszusuchen. Sollten Sie den ersten Flug im Freien durchführen, sollte absolute Windstille herrschen. Stellen Sie sich genau hinter Ihren Quadrocopter. Denn solange Sie Ihr Modell von hinten sehen, reagiert es aus Ihrer Sicht auf die Steuerbefehle rechts, links, vor und zurück genauso wie Sie am Sender steuern. -
Seite 21: Starten Des Quadrocopters
i) Starten des Quadrocopters Nehmen Sie wie zuvor beschrieben den Quadrocopter und anschließend den Fernsteuersender in Betrieb. Die LEDs am Quadrocopter und am Sender müssen dauerhaft leuchten. Um die Propeller am Quadrocopter zu starten, stehen Ihnen drei unterschiedliche Methoden zur Verfügung. Methode 1: Bewegen Sie den linken Steuerknüppel (siehe auch Bild 1, Pos. -
Seite 22: Landen Des Quadrocopters
j) Landen des Quadrocopters Um den Quadrocopter zu landen, stehen Ihnen zwei Methoden zur Verfügung: Methode 1: Wenn der Quadrocopter sich im Schwebeflug befindet, reduzieren Sie mit dem linken Steuerknüppel (siehe auch Bild 1, Pos. 12) vorsichtig die Flughöhe, bis der Quadrocopter wieder sicher auf den Landebeinen steht. Wenn der Quadrocopter gelandet ist, bewegen Sie den linken Steuerknüppel in die unterste Position und halten ihn in dieser Stellung fest, bis die Propeller stehen bleiben. -
Seite 23: Trimmen Des Quadrocopters
k) Trimmen des Quadrocopters Wenn Sie feststellen, dass der Quadrocopter im Schwebeflug auch ohne Steuerbefehl vom Sender und ohne äußere Einwirkung wie Wind oder Luftzug ständig in eine bestimmte Richtung fliegen will, korrigieren Sie das Flugverhalten mit Hilfe der Trimmung. Bei jeder Betätigung einer Trimmtaste wird die Trimmung um einen Schritt verstellt und die Verstellung mit einem kurzen Signalton quittiert. Wird die Taste gedrückt und gehalten, gibt der Sender schnell aufeinan- derfolgende Signaltöne ab und zeigt so die schrittweise Verstellung der Trimmung an. - Seite 24 Nick-Trimmung: Will der Quadrocopter nach vorne driften, so nehmen Sie die Drehzahl zurück, bis der Quadrocopter wieder sicher auf den Landefüßen steht. Betätigen Sie mehrmals den unteren Trimmtaster für die Nick-Funktion (siehe auch Bild 1, Pos. 5). Schieben Sie dann den Pitch-Knüppel wieder vorsichtig nach vorne und überprüfen, ob die Korrektur ausreichend war.
-
Seite 25: Kalibrierung Der Lagesensoren
11. Kalibrierung der Lagesensoren Sollte der Quadrocopter nicht ruhig auf der Stelle schweben, sondern ständig in eine Richtung fliegen, kann das mit der Trimmung korrigiert werden. Muss dazu die Trimmung aber sehr weit verstellt werden, kann es erforderlich werden, die Lagesensoren im Modell neu zu kalibrieren. Gehen Sie dazu wie folgt vor: Schalten Sie zunächst den Quadrocopter und anschlie- ßend den Sender ein. -
Seite 26: Beginner-/Sport-/Expert-Umschaltung
12. Beginner-/Sport-/Expert-Umschaltung Die Fernsteuerung bietet Ihnen mit Hilfe der Beginner/Sport/Expert-Umschaltung die Möglichkeit, die Steuerempfind- lichkeit der Quadrocopters individuell einzustellen (Dual Rate-Funktion). Folgende Modi stehen Ihnen zur Verfügung: Beginner-Modus Nach dem Einschalten des Fernsteuersenders ist automatisch der Beginner-Modus aktiviert. In diesem Flugmodus reagiert der Quadrocopter weniger stark auf die Steuerbefehle des Senders und lässt sich somit sehr feinfühlig steu- ern. Dieser Modus ist ideal für Einsteiger geeignet, die den Quadrocopter zum ersten Mal fliegen. -
Seite 27: Flip-Funktion
13. Flip-Funktion Der Quadrocopter ist in der Lage bei Bedarf auch Überschläge (Flips) zu fliegen. Die ersten Flips sollten Sie bei Windstille im Außenbereich fliegen. Lassen Sie dazu den Quadrocopter auf ca. 2 - 3 m Sicherheitshöhe aufsteigen und anschließend auf der Stelle schweben. Um den Sender in den Flip-Modus zu schalten, betätigen Sie die Drucktaste für den Flip-Modus (siehe auch Bild 1, Pos. 2). Zum Zeichen, dass der Sender in den Flip-Modus geschaltet hat, gibt er kontinuierlich kurze Signaltöne ab. Bewegen Sie nun den Steuerknüppel für die Nick- und Roll-Funktion (siehe auch Bild 1, Pos. -
Seite 28: Fliegen Im Headless-Mode
14. Fliegen im Headless-Mode Die Bewegungsrichtung des Quadrocopters ist immer davon abhängig, in welche Richtung das Modell zum Piloten ausgerichtet ist bzw. von welcher Seite der Pilot den Quadrocopter betrachtet. Man kann sich also sehr schnell ver- steuern, wenn man das Modell nicht von hinten, sondern von der Seite oder von vorne sieht. Aus diesem Grund wurde der Quadrocopter mit dem Headless-Mode ausgestattet. -
Seite 29: Return-Funktion
15. Return-Funktion Der Quadrocopter verfügt über eine Return-Funktion, bei der er selbsttätig rückwärts fliegt. Also genau in die entge- gengesetzte Richtung, die beim Einschalten als Vorwärtsrichtung (siehe weißer Pfeil in Bild 22, Abb. A) festgelegt wurde. Dabei spielt es ebenso wie beim Headless-Mode keine Rolle, in welche Richtung die Vorderseite des Quadro- copters momentan ausgerichtet ist (siehe Bild 22, Abb. B). Wichtig! Die Return-Funktion sollte nur dann aktiviert werden, wenn sich der Quadrocopter zu weit in der zuvor festgelegten Vorwärtsrichtung vom Piloten entfernt hat und der Pilot mit dem Copter eine Linie in der Vor-... -
Seite 30: Smartphone-App Installieren
16. Smartphone-App installieren Der Quadrocopter verfügt über eine WiFi-Funktion und kann so mit einem Smartphone verbunden werden. Dafür müssen Sie zuerst auf Ihrem Smartphone eine spezielle App installieren. Es fallen hierfür ggf. nur die Kosten an, die durch einen Download üblicherweise entstehen. Die App selbst ist kostenlos. Scannen Sie je nach Betriebssystem von Ihrem Smartphone (iOS bzw. -
Seite 31: Hilfe-Funktion
b) Hilfe-Funktion Mit Hilfe des Fragezeichen-Symbols (siehe Bild 23, Pos. 1) können Sie die aktuelle Hilfe-Funktion aufrufen. Diese Funktion ist hilfreich, wenn die aktuelle Version der App von der hier in der Anleitung beschriebenen Version ab- weicht. Durch die Wischfunktion können die Seiten nach rechts und links umgeblättert werden. -
Seite 32: Bedienung
11 Sprachsteuerung ein- oder ausschalten. Mit den Befehlen: “take-off”, „landing“, „forward“, „backward“, „rightward“ und “leftward“ kann der Quadrocopter gesteuert werden. * 12 Fisheye-Mode (nur in iOS-App). In Verbindung mit dem Quadrocopter „R5-Foldable FPV Drone RtF“ nicht nutzbar. 13 Bei Betätigung der „REV“-Schaltfläche wird das Kamerabild vertikal gespiegelt. 14 VR-Umschaltung um das Smartphone in einer VR-Brille (nicht mit im Lieferumfang) nutzen zu können. - Seite 33 Im Tracking-Mode wird der rechte Steuerknüppel ausge- blendet. Stattdessen kann mit dem Finger auf dem Smart- phone eine Flugbahn (1) gezeichnet werden. Sobald der Finger vom Display angehoben wird, fliegt der Copter die aufgezeichnete Flugbahn nach. Durch erneutes Antippen des Displays wird die Flugbahn gelöscht und eine neue Flugbahn kann gezeichnet wer- den.
-
Seite 34: Fotos Und Videos Aufnehmen
17. Fotos und Videos aufnehmen Der Quadrocopter verfügt über eine eingebaute HD-Kamera, die in Flugrichtung schräg nach unten ausgerichtet ist. Mit Hilfe dieser Kamera können Videos oder auch Fotos während des Fluges auf ein Smartphone (nicht mit im Lieferumfang) aufgezeichnet werden. Um das Smartphone als Kameramonitor nutzen zu können, muss zunächst der Smartphone-Halter am Sender mon- tiert werden. - Seite 35 Setzen Sie nun das Smartphone in den Kamerahalter am Sender ein. Bei Bedarf kann der Neigungswinkel der Kamera (1) von Hand auf den gewünschten Wert eingestellt werden. Der Quadrocopter ist für den Kameraflug startbereit. Um Fotos oder Videos anfertigen zu können, müssen nur die jeweiligen Schaltflächen (siehe Bild 26, Pos. 2 oder 3) angetippt werden. Die Bilder und Videos werden direkt im Smartphone ge- speichert und können mit Hilfe der Wiedergabefunktion (siehe Bild 26, Pos.
-
Seite 36: Das Smartphone Als Fernsteuerung
18. Das Smartphone als Fernsteuerung Achtung, wichtiger Hinweis! Die Steuerung des Quadrocopters per Smartphone ist deutlich träger, als die Steuerung über den mitge- lieferten Fernsteuersender. Es bedarf deshalb etwas Übung, bis man sich an die Steuerung gewöhnt hat. Machen Sie deshalb die ersten Flugversuche auf einer ausreichend großen Fläche, damit der Quadrocop- ter nicht gegen Menschen, Tiere oder Gegenstände fliegen kann. -
Seite 37: Wartung Und Pflege
19. Wartung und Pflege Äußerlich darf das Modell und die Fernsteuerung nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt wer- den. Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Oberflä- chen der Gehäuse beschädigt werden könnten. Die Propeller müssen sich leichtgängig bewegen lassen und Motorwellen dürfen weder krumm sein noch dürfen sie ein Spiel in der Lagerung aufweisen. -
Seite 38: Entsorgung
20. Entsorgung a) Produkt Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt. b) Batterien/Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus ver- pflichtet; eine Entsorgung über den Hausmüll ist untersagt. -
Seite 39: Beheben Von Störungen
22. Beheben von Störungen Auch wenn das Modell und die Fernsteueranlage nach dem heutigen Stand der Technik gebaut wurden, kann es den- noch zu Fehlfunktionen oder Störungen kommen. Aus diesem Grund möchten wir Ihnen zeigen, wie Sie eventuelle Störungen beseitigen können. Problem Abhilfe Der Sender reagiert nicht, die LED leuchtet... -
Seite 40: Technische Daten
23. Technische Daten a) Sender Frequenzbereich ..........2,401 - 2,480 GHz Sendeleistung ...........< 20 dBm Steuerkanäle ............4 Senderreichweite ..........ca. 30 m Betriebsspannung ..........4,5 V/DC über 3x AAA/Micro-Batterien Abmessungen (B x H x T) ........114 x 95 x 50 mm (ohne Smartphonehalter) Spannweite Smartphonehalter ......max. - Seite 44 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2018 by Conrad Electronic SE.
