Wichtig:
Versuchen Sie nicht, die
Ladepritsche abzusenken, wenn die
Sicherheitsstütze der Ladepritsche am
Zylinder aufgesetzt ist.
Abnehmen der großen
Ladepritsche
1.
Lassen Sie den Motor an, aktivieren Sie
den Hydraulikhubhebel und senken Sie die
Ladepritsche ab, bis die Zylinder in den Schlitzen
lose sind.
2.
Lösen Sie den Hubhebel und stellen Sie den
Motor ab.
3.
Nehmen Sie die Klappstecker von den äußeren
Enden der Lastösenbolzen ab
1. Zylinderstangenende
2. Ladepritschen-
Befestigungsplatte
3. Lastösenbolzen
4.
Nehmen Sie die Lastösenbolzen ab, mit
denen die Enden der Zylinderstange an den
Pritschenbefestigungsplatten befestigt sind.
Drücken Sie die Bolzen hierfür nach innen
40).
5.
Nehmen Sie die Klappstecker und
die Lastösenbolzen ab, mit denen die
Schwenkhalterungen an den Rahmenkanälen
befestigt sind
(Bild
6.
Heben Sie die Ladepritsche von der Maschine
ab.
(Bild
40).

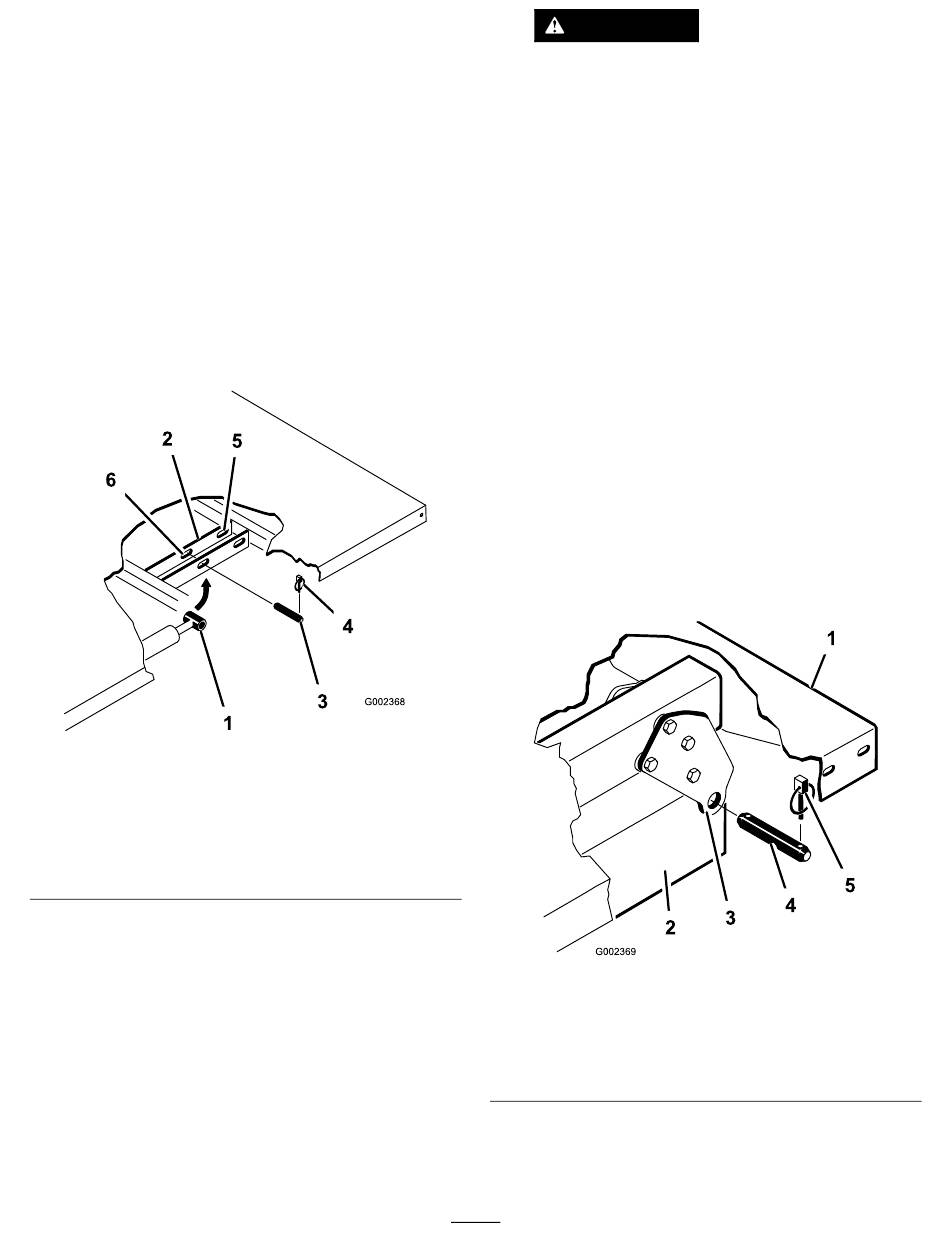

Bild 40
4. Klappstecker
5. Hintere Einschübe (große
Ladepritsche)
6. Vordere Einschübe
(⅔-Ladepritsche)
40).
ACHTUNG
Die große Ladepritsche wiegt ungefähr
148 kg. Versuchen Sie aus diesem Grund
nie, die Pritsche allein zu montieren oder
abzunehmen.
Verwenden Sie einen Flaschenzug oder
bitten Sie zwei oder drei Personen um
Hilfe.
7.
Lagern Sie die Zylinder in den Lagerclips.
8.
Kuppeln Sie den Hebel der Hydraulikhubsperre
an der Maschine ein, damit die Hubzylinder nicht
versehentlich ausgefahren werden können.
Montieren der großen
Ladepritsche
Hinweis:
Wenn Sie die Seitenwände der
Flachpritsche montieren, sollten Sie die Seitenwände
an der Ladepritsche anbringen, bevor Sie die
Ladepritsche an der Maschine anbauen.
Hinweis:
Achten Sie darauf, dass die
Schwenkplatten am Ladepritschenrahmen bzw.
-kanal so festgeschraubt sind, dass das untere Ende
nach hinten abgewinkelt ist
g002368
(Bild
1. Linke Hinterkante der
Ladepritsche
2. Maschinenrahmenkanal
3. Schwenkplatte
43
(Bild
41).
Bild 41
4. Lastösenbolzen
5. Klappstecker
g002369
