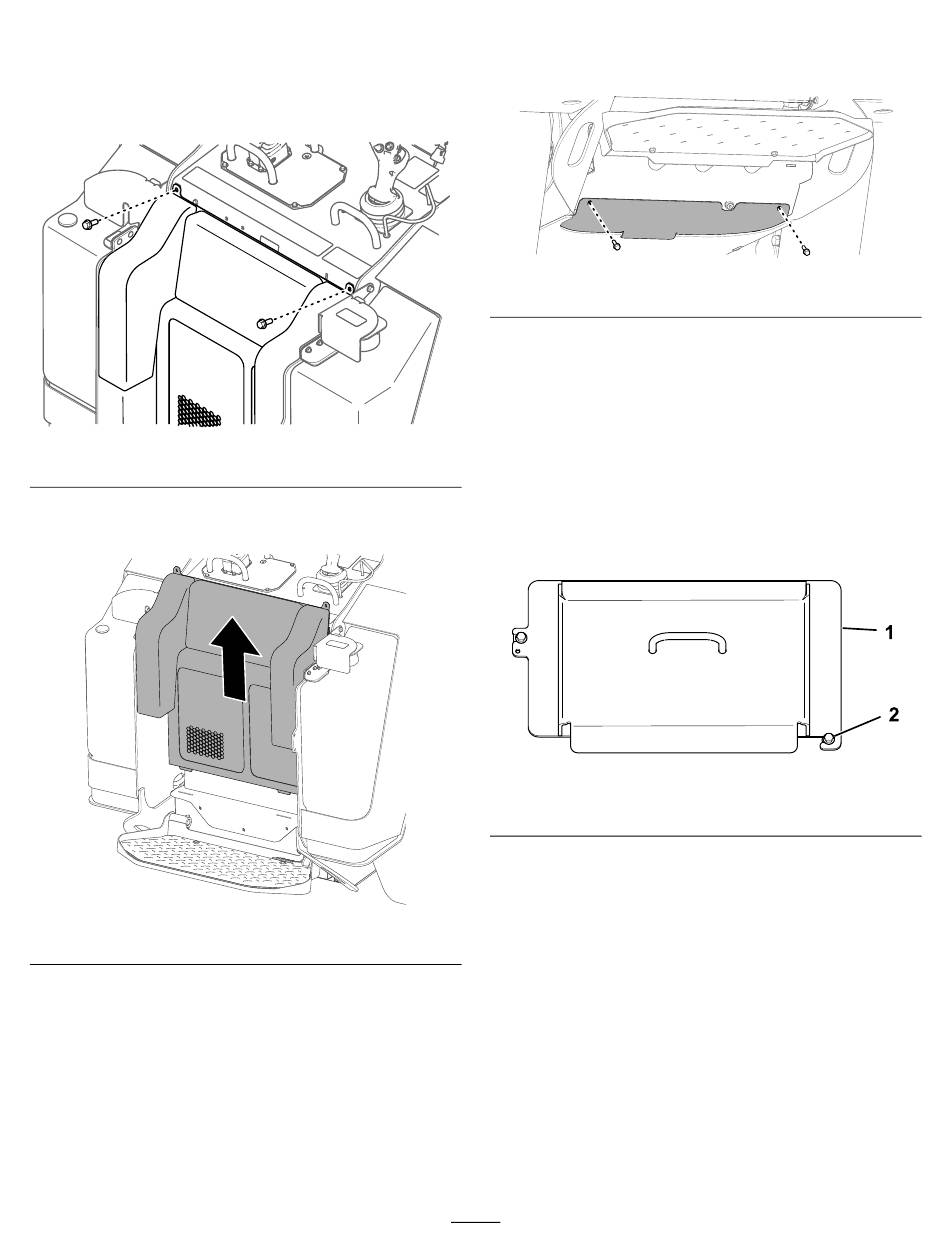

Abnehmen der hinteren
Abdeckung
1. Entfernen Sie die beiden Schrauben, mit denen
die Oberseite der hinteren Abdeckung befestigt
ist.
2. Heben Sie die Abdeckung aus den Schlitzen der
Kühlerhalterung heraus.
Bild 61
Bild 62

Entfernen der unteren Platte

1. Entfernen Sie die beiden Schrauben, mit denen
die untere Platte befestigt ist.
2. Entfernen Sie die untere Platte.
Entfernen der vorderen
Abdeckung
g359278
1. Heben Sie die Hubarme an und sichern Sie mit
den Zylinderschlössern.
2. Lösen Sie die beiden Schrauben, mit denen die
vordere Abdeckung an der Maschine befestigt
ist.
1. Vordere Abdeckung
3. Schieben Sie die Abdeckung von der Maschine.
4. Ziehen Sie beim Anbringen der Abdeckung die
Schrauben auf ein Drehmoment von 41 N∙m an.
g359279
52
Bild 63
Bild 64
2. Schraube (2)
g359291
g359302
