Teil 2 – Installation des Sensors
VERFAHREN:
1
Große Rohrinstallationen verwenden Edelstahlgurte, um die Sensor auf der Außenseite des Rohres zu sichern
Das DFX-System wird mit vier 900 mm (36'') Gurte geliefert, die für Rohre bis zu einem Durchmesser von 1000
mm (39'') geeignet sind Wählen Sie die entsprechende Anzahl der Sensorgurte, um zu ermöglichen, dass ein
kompletter Gurt um den Rohrumfang herumgeht Wenn ein Rohr größer als 1000 mm (39'') ist, empfiehlt sich
eine einzige Gurt-/Schnallenvorrichtung zu verwenden, um die Anzahl der Gurt-Verbindungen zu reduzieren
Siehe Tabelle 2 1 Die Gurte können verbunden werden, um eine fortlaufende Länge zu erhalten Kleine
Rohrinstallationen verwenden keine Gurte, sondern einen integralen Klemm-Mechanismus, der im Sensor
angebracht ist
1
Erforderliche Gurte vs Rohrgröße
Den Gurt um das Rohr im Bereich, wo die Sensor montiert werden, legen Die Gurte lose genug lassen, um
die Sensor unterhalb platzieren zu können Wenn mehrere Gurte verwendet werden, kann es vorteilhaft
sein, das elektrische Band um alle Gurtverbindungen bis auf einen zu legen, um die Schrauben des
Gurtschraubengewindes zu sichern
2
Verteilen Sie eine gleichmäßige Schicht des Koppelmittels, ungefähr 3 mm ( 1⁄8") dick, auf die vorbereitete Sensor-
Montagebereiche auf dem Rohr
3
Verteilen Sie eine gleichmäßige Schicht des Koppelmittels, ungefähr 3 mm ( 1⁄8") dick, auf die flache Fläche der
zwei Sensoren
4
Platzieren Sie jeden Sensor unter dem Gurt, wobei die flache Fläche- das bernsteinfarbene Kunststofffenster- in
Richtung des Rohres positioniert wird Die Kerbe auf der Rückseite des Sensors bietet eine Montageoberfläche
für den Gurt Die Sensorkabel müssen für die richtige Funktion in die gleiche Richtung zeigen und stromabwärts
in Bezug auf die Sensoren sein
Seite 8
FLOW

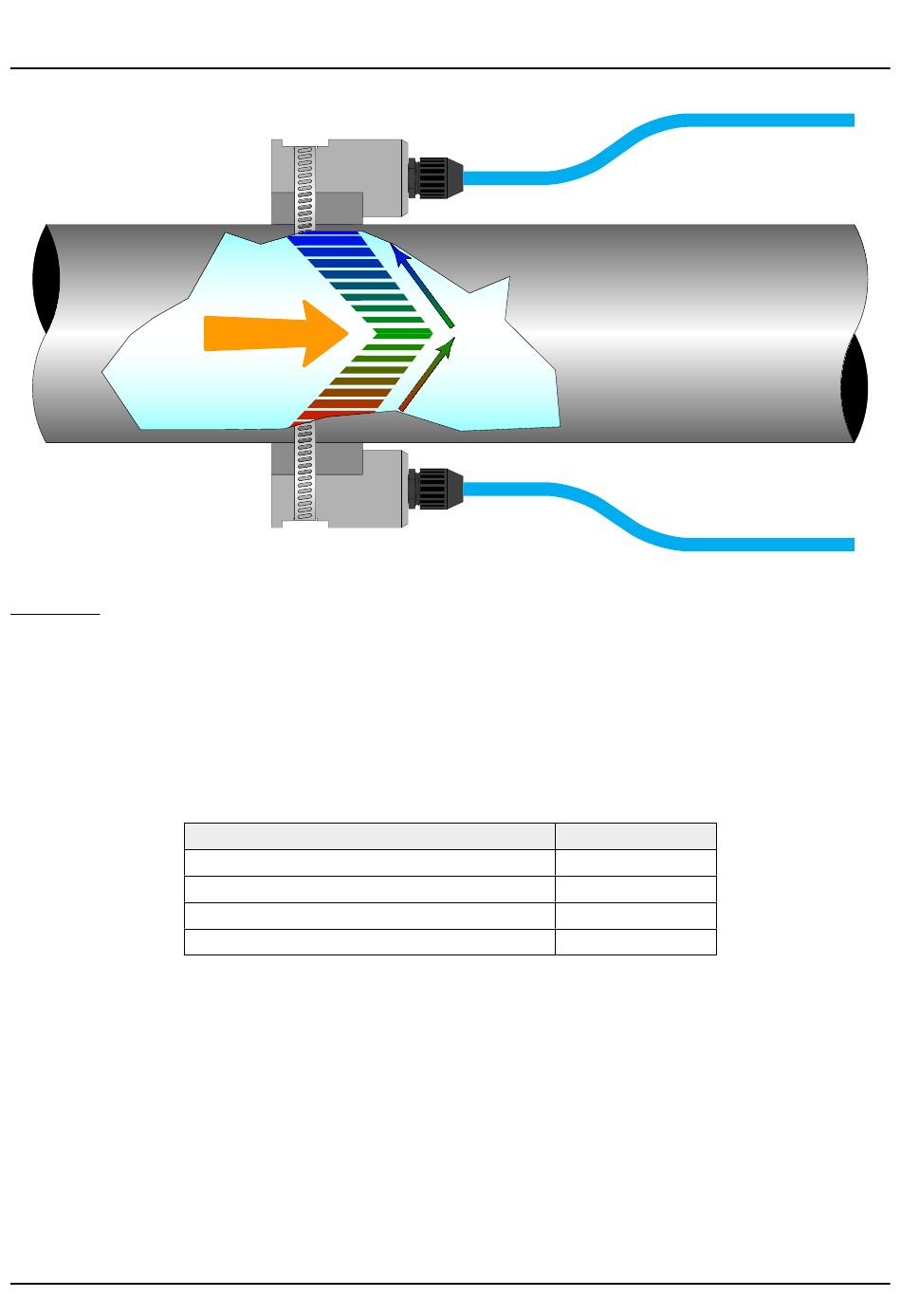

Abbildung 5: Platzierung des Sensors
Rohrgröße Erforderliche Gurte
25 mm bis 225 mm (1" bis 9" )
250 mm bis 480 mm (10" bis 19")
500 mm bis 740 mm (20" bis 29")
760 mm bis 1000 mm (30" bis 39")
UF_DYN-DFX_BA_01_1212
Top View
of Pipe
Erforderliche Gurte
1
2
3
4
Februar 2012
