5. Bedienungsanleitung
Während der Handhabung der Hebebühne sind die Sicherheitsbestimmungen
unbedingt einzuhalten. Lesen Sie vor der ersten Bedienung sorgfältig die
Sicherheitsbestimmungen in Kapitel 4!
5.1 Anheben des Fahrzeugs mit der Hebebühne
•
Das Fahrzeug auf die Fahrschienen in Längs- und Querrichtung mittig auffahren.
Der Gesamtschwerpunkt des Fahrzeugs muss sich möglichst auf der Längsachse der
Hebebühne befinden.
•
Fahrzeug gegen Rollen sichern. Handbremse anziehen, Gang einlegen. Bei
Automatikfahrzeugen auf „P" stellen.
•
Gefährdeten Bereich kontrollieren. Es dürfen sich keine Personen oder Gegenstände im
Arbeitsbereich der Hebebühne oder auf der Hebebühne befinden.
•
Einschalten der Steuerung. Hauptschalter auf Position "1" drehen (siehe Bild 1)
•
Fahrzeug anheben. Taster „Heben" (Bühne) drücken.
•
Fahrzeug auf gewünschte Arbeitshöhe anheben.
•
Dabei ist der gesamte Hubvorgang stets zu beobachten.
5.2 Senken des Fahrzeugs mit der Hebebühne
•
Gefährdeten Bereich kontrollieren. Es dürfen sich keine Personen oder
Gegenstände im Arbeitsbereich der Hebebühne oder auf der Hebebühne befinden.
•
Fahrzeug auf die gewünschte Arbeitsposition oder die unterste Stellung absenken.
Taster „Senken" (Bühne) drücken. Die Hebebühne (Entriegelung der
Sicherheitseinrichtung) hebt erst kurz an bevor der eigentliche Senkvorgang beginnt.
•
Kurz vor erreichen der untersten Position stoppt die Hebebühne den Senkvorgang (CE-
Stop).
•
Optionaler Achsheber in seine Parkposition schieben. Der gedrückte Grenztaster erteilt
die Freigabe zum senken in die unterste Position
•
Nach erneuter Kontrolle des gefährdeten Bereiches, ist der Taster „Senken" (Bühne)
nochmals zu drücken. Während des Senkens ertönt ein akustisches Warnsignal bis

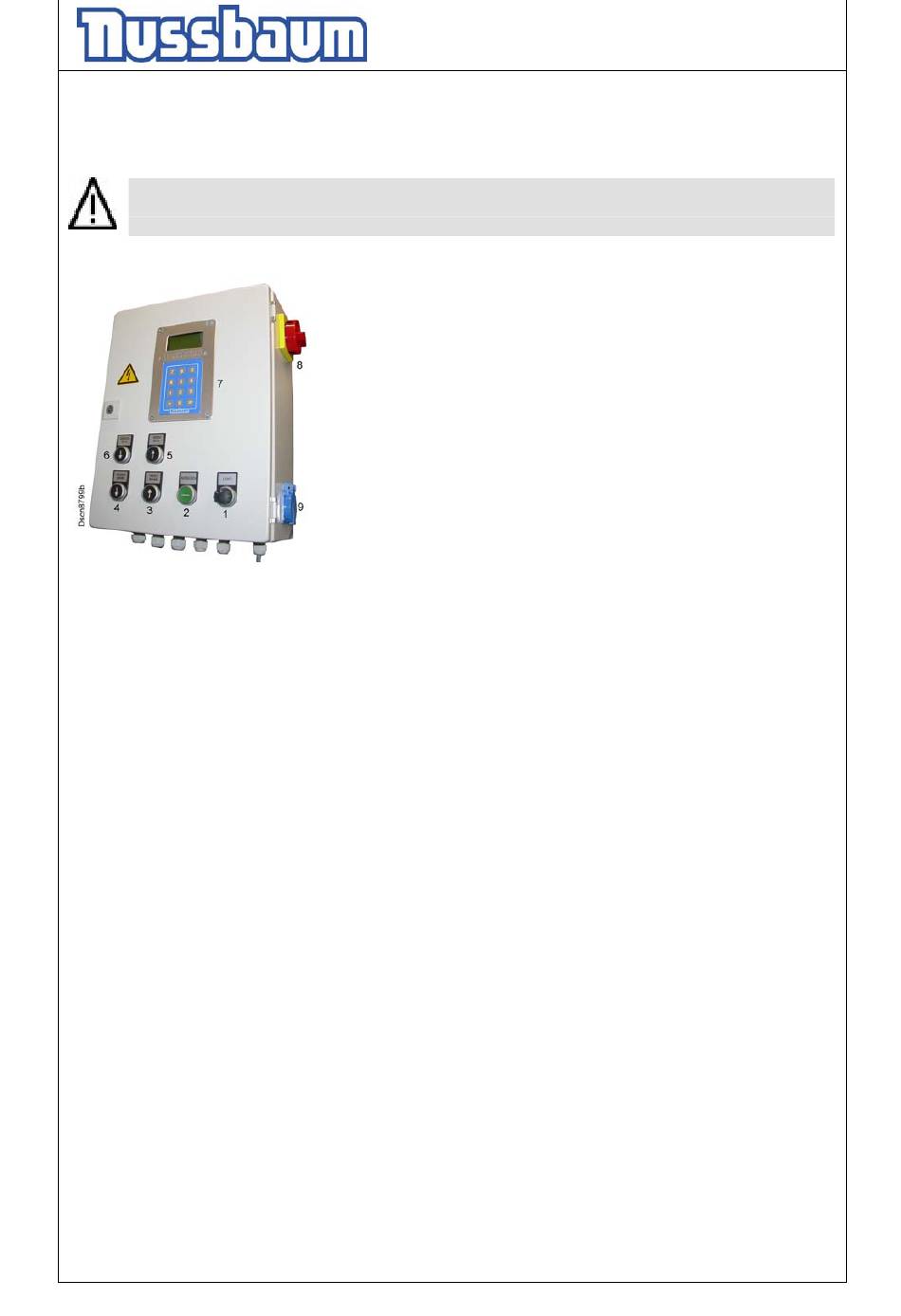

Bild: Bedienelement
1
Lichtschalter
2
Taster „Ausgleichen der beiden Auffahrschienen"
3
Taster „Hebebühne Heben"
4
Taster „Hebebühne Senken"
5
Taster „Radfreiheber Heben"
6
Taster „Radfreiheber Senken"
7
Display + Folientastatur
8
Hauptschalter
9
Steckdose Ladestation für Gelenkspieltesterleuchte
- 53 -
Betriebsanleitung und Prüfbuch
UNI-LIFT 3500 Quattro Quicktest
