Inhaltsverzeichnis

Quicklinks

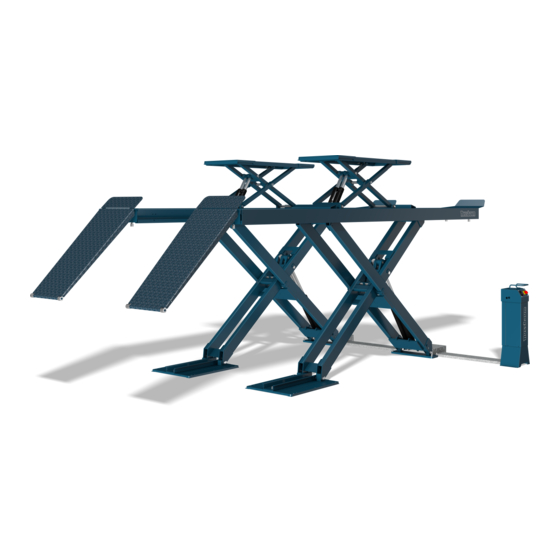

UNI-LIFT 3500
UNI-LIFT 3500 Plus
Hebebühne Stand: 10/1999
Betriebsanleitung Stand: 24.04.2008
Betriebsanleitung und Prüfbuch
Seriennummer: ..........................
Händler/ Telefon
Otto Nußbaum GmbH & Co.KG//Korker Straße 24//D-77694 Kehl-Bodersweier//Tel: +49(0)7853/8990
Fax: +49(0)7853/8787//E-mail:info@nussbaum-lifts.de//http://www.nussbaum-lifts.de
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nussbaum Uni-Lift 3500

Inhaltszusammenfassung für Nussbaum Uni-Lift 3500

  • Seite 1 UNI-LIFT 3500 UNI-LIFT 3500 Plus Hebebühne Stand: 10/1999 Betriebsanleitung Stand: 24.04.2008 Betriebsanleitung und Prüfbuch Seriennummer: ......Händler/ Telefon Otto Nußbaum GmbH & Co.KG//Korker Straße 24//D-77694 Kehl-Bodersweier//Tel: +49(0)7853/8990 Fax: +49(0)7853/8787//E-mail:info@nussbaum-lifts.de//http://www.nussbaum-lifts.de...

  • Seite 2: Inhaltsverzeichnis

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 Inhalt Einleitung ................................3 Aufstellungsprotokoll............................5 Übergabeprotokoll ............................6 1 Allgemeine Information ............................ 7 Aufstellung und Prüfung der Hebebühne..................7 Gefährdungshinweise .......................... 7 2 Stammblatt der Hebebühne..........................8 Hersteller..............................8 Verwendungszweck ..........................8 Änderungen an der Konstruktion ....................... 8 Wechsel des Aufstellungsortes ......................

  • Seite 3: Einleitung

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 Einleitung Nussbaum Hebebühnen sind das Ergebnis langjähriger Erfahrung. Der hohe Qualitätsanspruch und das überlegene Konzept garantieren Ihnen Zuverlässigkeit, eine lange Lebensdauer und den wirtschaftlichen Betrieb. Um unnötige Schäden und Gefahren zu vermeiden, sollten Sie diese Betriebsanleitung aufmerksam durchlesen und den Inhalt stets beachten.
  • Seite 4 Betriebsanleitung und Prüfbuch UNI-LIFT 3500 Ersatzteile müssen den vom Hersteller festgelegten technischen Anforderungen entsprechen. Dies ist nur bei Originalteilen gewährleistet. Vorgeschriebene oder in der Betriebsanleitung angegebene Fristen für wiederkehrende Prüfungen/Inspektionen einhalten Instandhaltungstätigkeiten, Störungsbeseitigung In der Betriebsanleitung vorgeschriebene Einstell-, Wartungs- und Inspektionstätigkeiten und –...

  • Seite 5: Aufstellungsprotokoll

    Original innerhalb einer Woche an den Hersteller senden. Die Kopie bleibt im Prüfbuch. Otto Nußbaum GmbH & Co. KG Korker Straße 24 D-77694 Kehl-Bodersweier Aufstellungsprotokoll Die Hebebühne UNI-LIFT 3500 mit der Seriennummer........wurde am........bei der Firma...........in..........aufgestellt, auf Funktion und Sicherheit überprüft und in Betrieb genommen. Die Aufstellung erfolgte durch den Betreiber/Sachkundigen (nicht zutreffendes streichen) Der Betreiber bestätigt das ordnungsgemäße Aufstellen der Hebebühne, alle Informationen...

  • Seite 6: Übergabeprotokoll

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 Übergabeprotokoll Die Hebebühne UNI-LIFT 3500 mit der Seriennummer........wurde am........... bei der Firma........... in............aufgestellt, auf Funktion und Sicherheit überprüft und in Betrieb genommen. Nachfolgend aufgeführte Personen (Bediener) wurden nach Aufstellung der Hebebühne durch einen geschulten Monteur des Herstellers oder eines Vertragshändlers (Sachkundiger) in die Handhabung des Hubgerätes eingewiesen.

  • Seite 7: Allgemeine Information

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 1 Allgemeine Information Die Dokumentation "Betriebsanleitung und Prüfbuch" enthält wichtige Informationen zur Aufstellung, zum sicheren Betrieb und zur Erhaltung der Funktionssicherheit der Hebebühne. • Zum Nachweis der Aufstellung der Hebebühne ist das Formular Aufstellungsprotokoll unterzeichnet an den Hersteller zu senden.

  • Seite 8: Stammblatt Der Hebebühne

    Korker Straße 24 D-77694 Kehl-Bodersweier 2.2 Verwendungszweck Die Hebebühne UNI-LIFT 3500 ist ein Hebezeug für das Anheben von Kraftfahrzeugen bei einem Gesamtgewicht von 3500 kg im normalen Werkstattbetrieb bei einer maximalen Lastverteilung von 2:1 in Auffahrrichtung oder entgegen der Auffahrrichtung.

  • Seite 9: Konformitätserklärung

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 2.5 Konformitätserklärung - 9 -...

  • Seite 10: Technische Information

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 3 Technische Information 3.1 Technische Daten Tragfähigkeit mit Radfreiheber 3500 kg Tragfähigkeit ohne Radfreiheber 4000 kg Lastverteilung max. 2:1 in oder entgegen der Auffahrrichtung Hubzeit ca. 27 sec. Senkzeit ca. 32 sec. Nutzhub Hebebühne 1625 mm...

  • Seite 11: Datenblatt

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 3.3 Datenblatt - 11 -...
  • Seite 12 Betriebsanleitung und Prüfbuch UNI-LIFT 3500 - 12 -...
  • Seite 13 Betriebsanleitung und Prüfbuch UNI-LIFT 3500 - 13 -...

  • Seite 14: Fundamentplan

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 3.4 Fundamentplan - 14 -...
  • Seite 15 R adf r eiheber st eht 28 m m ueber TE L 07853/ 899- 0 FA X 0 7853/ 8787 w w w .nussbaum - lif t s.de E inbau 1 530 - 2 0 3.1 1 .1 997 / Veid...
  • Seite 16 S chiene bodeneben, K om plet t f undam ent (f uer A chsheber ) TE L 0 7853/ 899- 0 FA X 0 7853/ 8787 w w w .nussbaum - lif t s.de E inbau 1 50 1 - 1 1 8.0 2.1 997 / Veid...
  • Seite 17 S chiene bodeneben, S t r eif enf undam ent TE L 07853/ 899- 0 FA X 0 7853/ 8787 w w w .nussbaum - lif t s.de E inbau 1 50 0 - 1 1 8.0 2.1 997 / Veid...

  • Seite 18: Elektropläne

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 3.5 Elektropläne - 18 -...
  • Seite 19 Betriebsanleitung und Prüfbuch UNI-LIFT 3500 - 19 -...

  • Seite 20: Elektropläne Mit Radfreiheber

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 Elektropläne mit Radfreiheber - 20 -...
  • Seite 21 Betriebsanleitung und Prüfbuch UNI-LIFT 3500 - 21 -...

  • Seite 22: Liste Der Elektroteile

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 Liste der Elektroteile Bezeichnung description Hauptschalter main switch Motor 400 Volt motor 400 Volt Motorschütz 4kW,24Volt,DGSL7-01 contactor motor 4kW,24Volt,DGSL7-01 Industrierelais time relay CE-Stop Warnsignal CE-Stop warning signal Transformator 220 Volt/ 24 Volt transformer 220 Volt/ 24 Volt...

  • Seite 23: Hydraulik-Schaltplan (Mit Radfreiheber)

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 3.6 Hydraulik-Schaltplan (mit Radfreiheber) - 23 -...
  • Seite 24 Betriebsanleitung und Prüfbuch UNI-LIFT 3500 Liste der Hydraulikteile (mit Radfreiheber) Ölbehälter Motor 400 Volt, 50 Hz Zahnradpumpe 3 cm³ / Umdrehung Saugfilter Ölpeilstab Steuerblock Hebebühne komplett 0.7a elektrisch entsperrbares Rückschlagventil Steuerblock 0.7b Absetzventil 0.7c Sicherheitsventil an der Bühne 0.7d Sicherheitsventil an der Bühne Rückschlagventil...

  • Seite 25: Hydraulik-Schaltplan (Ohne Radfreiheber)

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 3.7 Hydraulik-Schaltplan (ohne Radfreiheber) - 25 -...

  • Seite 26: Liste Der Hydraulikteile (Ohne Radfreiheber)

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 Liste der Hydraulikteile (ohne Radfreiheber) Ölbehälter Motor 400 Volt, 50 Hz Zahnradpumpe 3 cm³ / Umdrehung Saugfilter Ölpeilstab Steuerblock Hebebühne komplett 0.7a elektrisch entsperrbares Rückschlagventil Steuerblock 0.7b Absetzventil 0.7c Sicherheitsventil an der Bühne 0.7d Sicherheitsventil an der Bühne Rückschlagventil...

  • Seite 27: Pneumatik-Schaltplan (Mit Radfreiheber)

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 3.8 Pneumatik-Schaltplan (mit Radfreiheber) Liste der Pneumatik-Teile 3/2-Wege-Ventil Pneumatikzylinder - 27 -...

  • Seite 28: Pneumatik-Schaltplan (Ohne Radfreiheber)

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 3.9 Pneumatik-Schaltplan (ohne Radfreiheber) Liste der Pneumatik-Teile 3/2-Wege-Ventil Pneumatikzylinder - 28 -...

  • Seite 29: Sicherheitsbestimmungen

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 4 Sicherheitsbestimmungen Beim Umgang mit Hebebühnen sind die gesetzlichen Unfallverhütungsvorschriften nach BGG945: Prüfung von Hebebühnen; BGR500 Betreiben von Hebebühnen; (VBG14) einzuhalten. Auf die Einhaltung folgender Vorschriften wird besonders hingewiesen. • Beim Betrieb der Hebebühne ist die Bedienungsanleitung zu befolgen.

  • Seite 30: Senken Des Fahrzeuges

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 Bild 1: Bedienaggregat 5.2 Senken des Fahrzeuges • Gefährdeten Bereich kontrollieren. Es dürfen sich keine Personen oder Gegenstände im Arbeitsbereich der Hebebühne oder auf der Hebebühne befinden. • Fahrzeug auf gewünschte Arbeitshöhe absenken. Taster „Senken“ drücken.

  • Seite 31: Anheben Des Fahrzeugs Mit Dem Radfreiheber

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 Der Überbrückungsschalter darf nur gedrückt werden um den normalen Betriebs- zustand der Hebebühne wieder herzustellen! Bei Benutzung des Überbrückungs- schalters im normalen Betrieb besteht Absturzgefahr! • Hebebühne in die untere Ausgangsstellung senken. • Das Fahrzeug von der Hebebühne fahren.

  • Seite 32: Senken Des Fahrzeugs Mit Dem Radfreiheber

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 5.5 Senken des Fahrzeugs mit dem Radfreiheber • Gefährdeten Bereich kontrollieren. Es dürfen sich keine Personen oder Gegenstände im Arbeitsbereich der Hebebühne oder auf der Hebebühne befinden. • Betriebsart Radfreiheber wählen. Umschalthahn auf Position „Radfreiheber“.

  • Seite 33: Auffahren Auf Ein Hindernis

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 Problem: Motor läuft an, Last wird nicht gehoben! mögliche Ursachen: Fahrzeug ist zu schwer Füllstand Hydrauliköl ist zu niedrig Notablaßschraube ist nicht geschlossen Druckleitungen verstopft oder defekt Zylinder defekt Problem: Hebebühne lässt sich nicht absenken! mögliche Ursachen:...
  • Seite 34 Betriebsanleitung und Prüfbuch UNI-LIFT 3500 Die Kontermuttern der Notablassschrauben (rot gekennzeichnet) an den Sperrventilen der Zylinder (unten an den Zylindern) sind zu lösen. Gewindestift um eine Umdrehung (Uhrzeigersinn) eindrehen. Die Motorabdeckung am Aggregat ist zu lösen.(3 Befestigungsschrauben) Bild 3: Keil einlegen Die Sicherung (Gewindestift;...

  • Seite 35: Wartung Und Pflege

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 Der Gewindestifte an Aggregat und Zylindern müssen nach Beendigung des Absenkvorganges wieder angezogen und gesichert werden. Ansonsten kann es zu Fehlfunktionen an der Hebebühne kommen. Das Fahrzeug ist von der Hebebühne zu fahren. Die Hebebühne ist still zu legen (Hauptschalter abschließen) bis der Defekt beseitigt wurde.

  • Seite 36: Reinigung Der Anlage

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 • Füllstand des Hydrauliköls überprüfen. Ggf. sauberes Hydrauliköl nachfüllen. • Das Hydrauliköl muss mindestens einmal jährlich gewechselt werden. Hierzu die Anlage in seine Ausgangsstellung fahren, den Ölbehälter leeren und den Inhalt erneuern. Das Altöl ist vorschriftsmäßig an die dafür vorgesehenen Stellen zu entsorgen;...

  • Seite 37: Sicherheitsüberprüfung

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 Grundsätzlich gilt: Je länger Straßenstaub, Streusalz und andere aggressive Ablagerungen auf der Anlage haften bleiben, desto schädlicher ist ihre Wirkung. Wie oft die Anlage gereinigt werden soll hängt unter anderem von der Häufigkeit der Benutzung;...

  • Seite 38: Montage Und Inbetriebnahme

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 9 Montage und Inbetriebnahme 9.1 Aufstellung der Hebebühne Bei der Standard-Ausführung ist der vorgesehene Aufstellungsort der Bediensäule in Auffahrrichtung links vorne. Wenn erforderlich kann der Aufstellungsort verändert werden. Hierzu werden jedoch spezielle Hydraulikschläuche benötigt. 9.2 Aufstellungsrichtlinien •...

  • Seite 39: Inbetriebnahme

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 • Sollte die Hebebühne, bevor Öl aus der Entlüftungsschraube austritt, in die Klinke einrasten muss die Entlüftungsschraube geschlossen und die Hebebühne mittels Taster "Heben" nochmals ein wenig nach oben aus der Klinke gefahren werden. Anschließend wird das Entlüften wie oben beschrieben wiederholt, bis Öl aus der Entlüftungsschraube austritt.

  • Seite 40: Wechsel Des Aufstellungsortes

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 9.5 Wechsel des Aufstellungsortes Zum Wechsel des Aufstellungsortes sind die Vorbedingungen entsprechend den Aufstellungsrichtlinien zu schaffen. Der Standortwechsel ist gemäß nachfolgendem Ablauf vorzunehmen. • Verdübelung von Bodenschiene und Bediensäule lösen • Hebebühne ohne Fahrzeug auf ca. 500 mm Hubhöhe fahren •...
  • Seite 41 Betriebsanleitung und Prüfbuch UNI-LIFT 3500 Bild 6: Auswahl der Liebig-Dübel ohne Bodenbelag (Estrich, Fliesen) BM12-20 Liebig-Dübel Gültig für Bohrungsdurchmesser 22 mm in der Grundplatte Dübeltyp BM12-20/80/40 Bohrungstiefe a 100 min. Verankerungstiefe b 80 Betonstärke c min.160 (*) Bohrungsdurchmesser d 20...
  • Seite 42 Betriebsanleitung und Prüfbuch UNI-LIFT 3500 Bild 7: Auswahl der Liebig-Dübel mit Bodenbelag (Estrich, Fliesen) Liebig-Dübel Gültig für Bohrungsdurchmesser 22 mm in der Grundplatte Dübeltyp BM12-20/80/65 BM12-20/80/100 BM12-20/80/140 Bohrungstiefe (mm) min. Verankerungstiefe (mm) Betonstärke (mm) min.160 min.160 min.160 Bohrungsdurchmesser (mm) Bauteildicke (mm)

  • Seite 43: Schlauchverlauf Ohne Rfh

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 Schlauchverlauf ohne RFH Kabel Überdruck- schalter Ausgleichshebel Pneumatikeinheit Pneumatikventil Bild 9 Kommandoseite Folgeseite Bedien- säule Bild 10 - 43 -...

  • Seite 44: Schlauchverlauf Mit Rfh

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 Schlauchverlauf mit RFH Bild 13 Druckschalter Pneumatikeinheit Pneumatikventil Bild 14 Kommandoseite Folgeseite Bedien- säule - 44 -...

  • Seite 45: Einmalige Sicherheitsprüfung Vor Inbetriebnahme

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 Einmalige Sicherheitsprüfung vor Inbetriebnahme Ausfüllen und im Prüfbuch belassen Mängel Nach- Prüfschritt Ordnung Fehlt prüfung Bemerkung ---------------------------------------------------------------------------------------------------------------------------------------- Kurzanleitung Bedienung..................Tragfähigkeitsangabe................... Warnkennzeichnung .................... Kennzeichnung, Funktion Heben / Senken............Abschließbarer Hauptschalter................Funktion, Leichtgängigkeit Endschalter....

  • Seite 46: Regelmäßige Sicherheitsprüfung

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 Regelmäßige Sicherheitsprüfung Ausfüllen und im Prüfbuch belassen Mängel Nach- Prüfschritt Ordnung Fehlt prüfung Bemerkung ---------------------------------------------------------------------------------------------------------------------------------------- Kurzanleitung Bedienung..................Tragfähigkeitsangabe................... Warnkennzeichnung .................... Kennzeichnung, Funktion Heben / Senken............Abschließbarer Hauptschalter................Funktion, Leichtgängigkeit Endschalter....
  • Seite 47 Betriebsanleitung und Prüfbuch UNI-LIFT 3500 Regelmäßige Sicherheitsprüfung Ausfüllen und im Prüfbuch belassen Mängel Nach- Prüfschritt Ordnung Fehlt prüfung Bemerkung ---------------------------------------------------------------------------------------------------------------------------------------- Kurzanleitung Bedienung..................Tragfähigkeitsangabe................... Warnkennzeichnung .................... Kennzeichnung, Funktion Heben / Senken............Abschließbarer Hauptschalter................Funktion, Leichtgängigkeit Endschalter....
  • Seite 48 Betriebsanleitung und Prüfbuch UNI-LIFT 3500 Regelmäßige Sicherheitsprüfung Ausfüllen und im Prüfbuch belassen Mängel Nach- Prüfschritt Ordnung Fehlt prüfung Bemerkung ---------------------------------------------------------------------------------------------------------------------------------------- Kurzanleitung Bedienung..................Tragfähigkeitsangabe................... Warnkennzeichnung .................... Kennzeichnung, Funktion Heben / Senken............Abschließbarer Hauptschalter................Funktion, Leichtgängigkeit Endschalter....
  • Seite 49 Betriebsanleitung und Prüfbuch UNI-LIFT 3500 Regelmäßige Sicherheitsprüfung Ausfüllen und im Prüfbuch belassen Mängel Nach- Prüfschritt Ordnung Fehlt prüfung Bemerkung ---------------------------------------------------------------------------------------------------------------------------------------- Kurzanleitung Bedienung..................Tragfähigkeitsangabe................... Warnkennzeichnung .................... Kennzeichnung, Funktion Heben / Senken............Abschließbarer Hauptschalter................Funktion, Leichtgängigkeit Endschalter....
  • Seite 50 Betriebsanleitung und Prüfbuch UNI-LIFT 3500 Regelmäßige Sicherheitsprüfung Ausfüllen und im Prüfbuch belassen Mängel Nach- Prüfschritt Ordnung Fehlt prüfung Bemerkung ---------------------------------------------------------------------------------------------------------------------------------------- Kurzanleitung Bedienung..................Tragfähigkeitsangabe................... Warnkennzeichnung .................... Kennzeichnung, Funktion Heben / Senken............Abschließbarer Hauptschalter................Funktion, Leichtgängigkeit Endschalter....

  • Seite 51: Außerordentliche Sicherheitsprüfung

    Betriebsanleitung und Prüfbuch UNI-LIFT 3500 Außerordentliche Sicherheitsprüfung Ausfüllen und im Prüfbuch belassen Mängel Nach- Prüfschritt Ordnung Fehlt prüfung Bemerkung ---------------------------------------------------------------------------------------------------------------------------------------- Kurzanleitung Bedienung..................Tragfähigkeitsangabe................... Warnkennzeichnung .................... Kennzeichnung, Funktion Heben / Senken............Abschließbarer Hauptschalter................Funktion, Leichtgängigkeit Endschalter....
