6�3 Solar-Log 2000 - Solar-Log 1200 Installationshandbuch

Geräteanschlüsse
6�3 Solar-Log 2000
Anschlüsse Unterseite

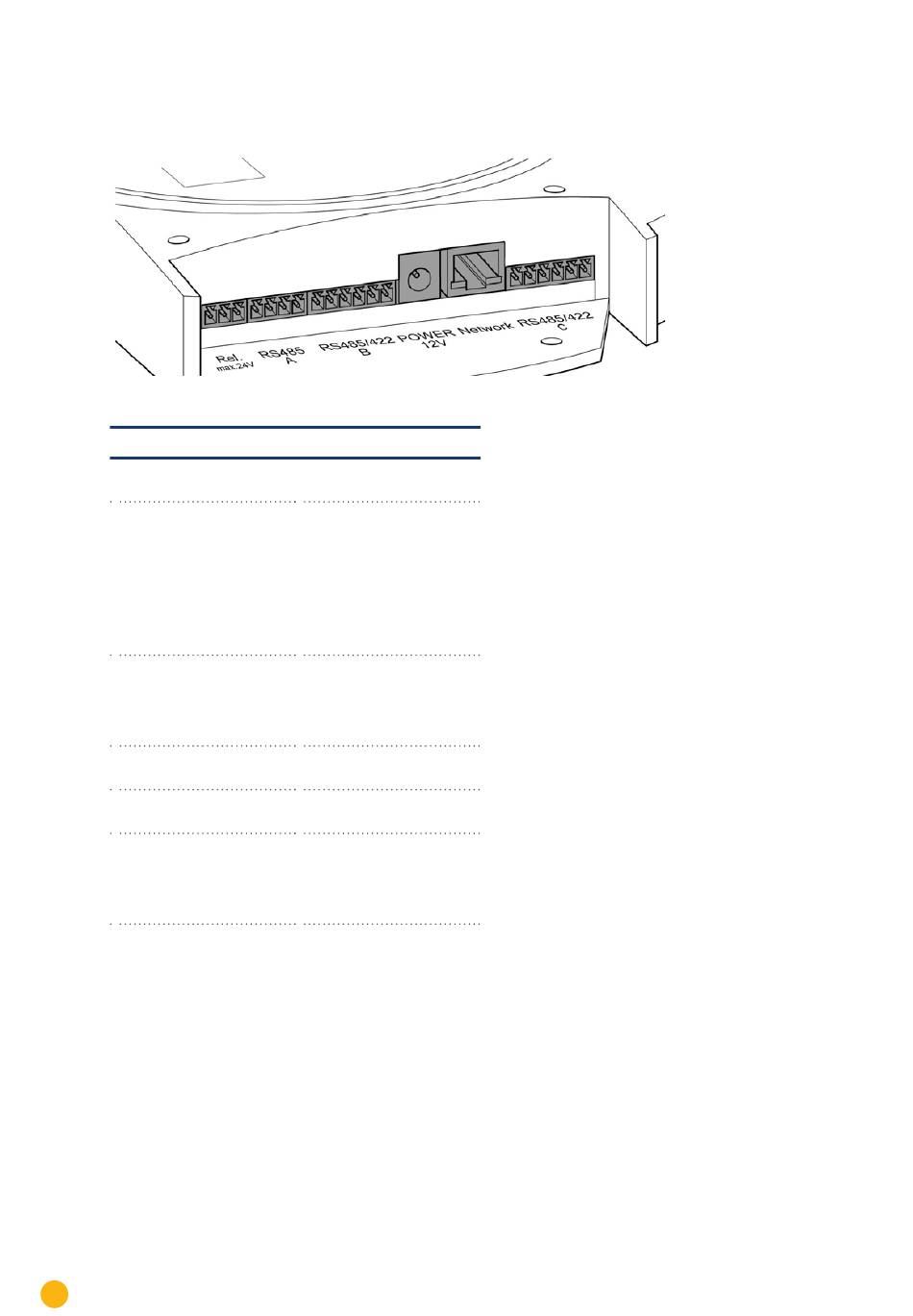

Abb.: Anschlüsse Solar-Log 2000 - Unterseite
Solar-Log 2000
Relais
RS485 A
RS485/422 B
Power 12 V
Network
RS485/422 C
20
Relais mit Wechslerkon-
takt
RS485-Schnittstelle,
4-polig:
Anschluss an Wechselrich-
ter und/oder Zubehör,
(inaktiv, wenn die optiona-
le Bluetooth-Schnittstelle
genutzt wird)
RS485-Schnittstelle,
6-polig:
Anschluss für Wechsel-
richter und geeignetes
Zubehör.
12 Volt Gleichspannunsein-
gang
Ethernet Netzwerkschnitt-
stelle, 10/100MBit
RS485-Schnittstelle,
6-polig:
Anschluss für Wechsel-
richter und geeignetes
Zubehör.
